10 Kanal Sigma Profiller

10 Kanal Sigma Profiller

10 kanal sigma profiller grubunda kare ve dikdörtgen kesitler birlikte yer alır. Şase veya travers için seçim yaparken profil yönünü, atalet değerlerini ve kullanılacak somunları aynı tasarım içinde değerlendirin.

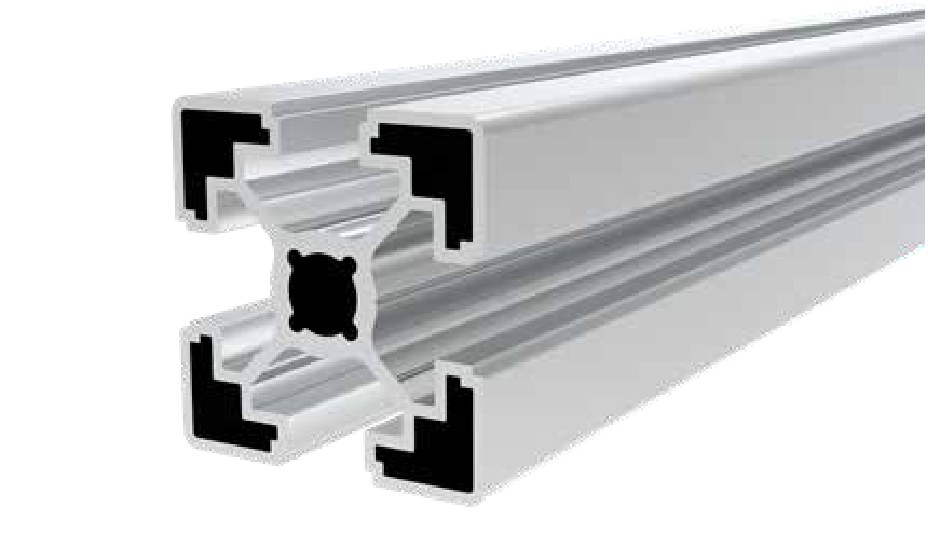

40×40 (H) Sigma Profil — 10187

40×40 (H) Sigma Profil — 10187

10187 kodlu 40×40 (H) Sigma Profil: 10 mm kanal, 1.196 kg/m ağırlık, 441.51 mm² alan. Kesit çizimi ve montaj bilgileri.

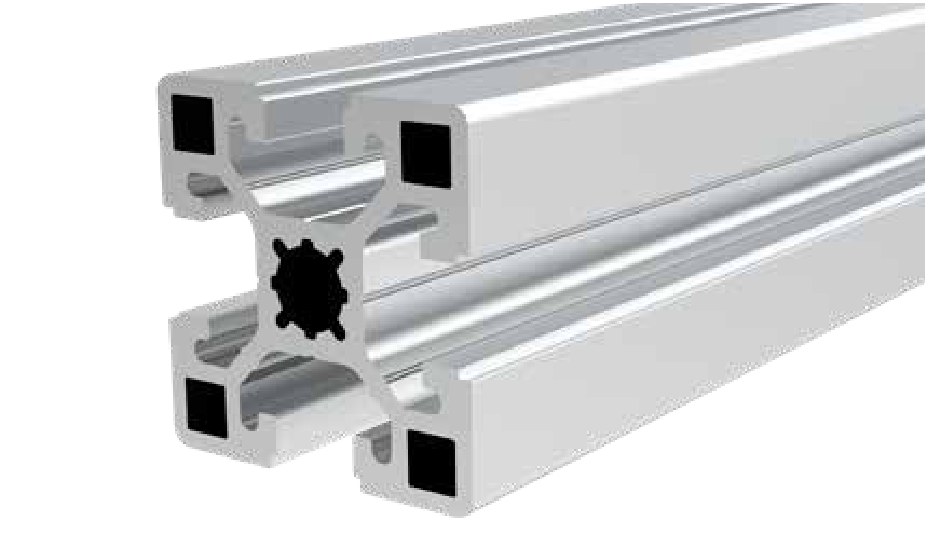

40×40 (A) Sigma Profil — 12930

40×40 (A) Sigma Profil — 12930

12930 kodlu 40×40 (A) Sigma Profil: 10 mm kanal, 1.650 kg/m ağırlık, 608.9 mm² alan. Kesit çizimi ve montaj bilgileri.

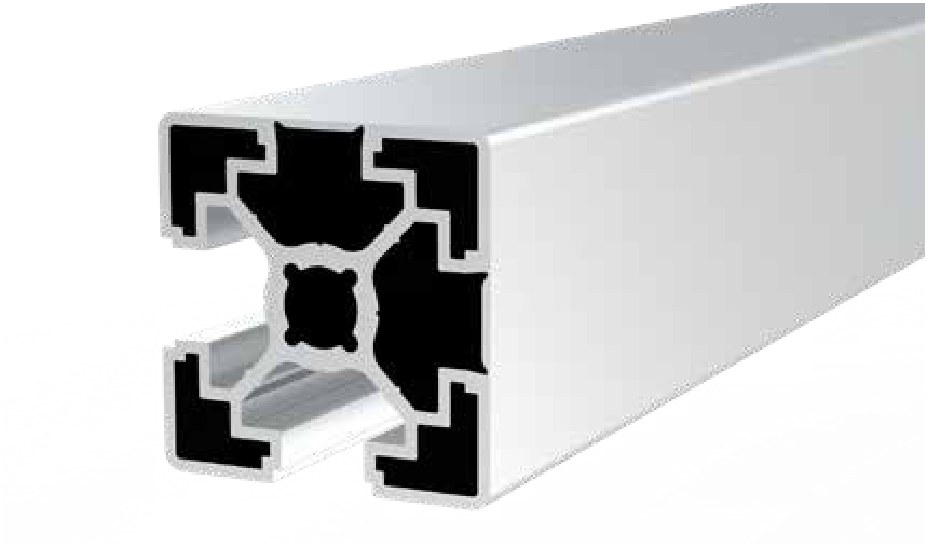

40×40 2K Sigma Profil — 12372

40×40 2K Sigma Profil — 12372

12372 kodlu 40×40 2K Sigma Profil: 10 mm kanal, 1.258 kg/m ağırlık, 464.36 mm² alan. Kesit çizimi ve montaj bilgileri.

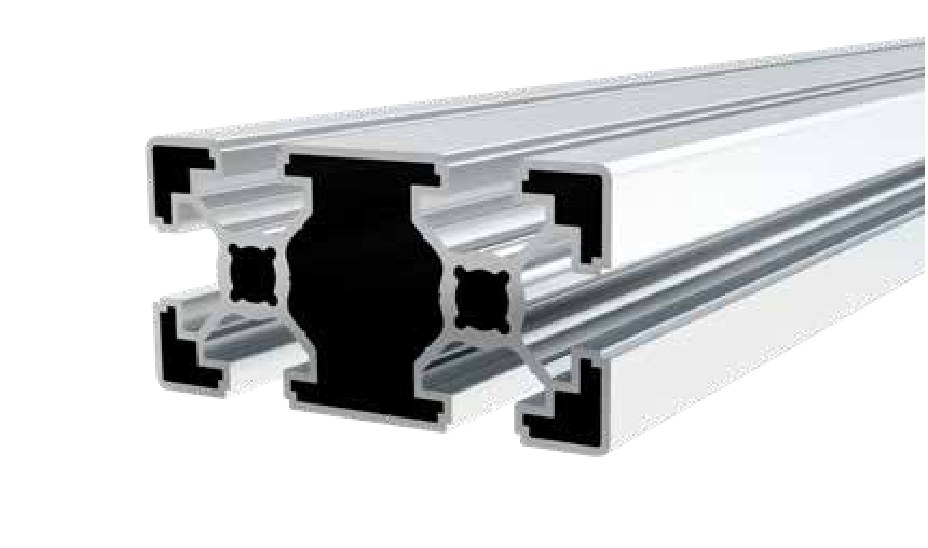

40×80 (H) Sigma Profil — 10736

40×80 (H) Sigma Profil — 10736

10736 kodlu 40×80 (H) Sigma Profil: 10 mm kanal, 2.029 kg/m ağırlık, 748.66 mm² alan. Kesit çizimi ve montaj bilgileri.

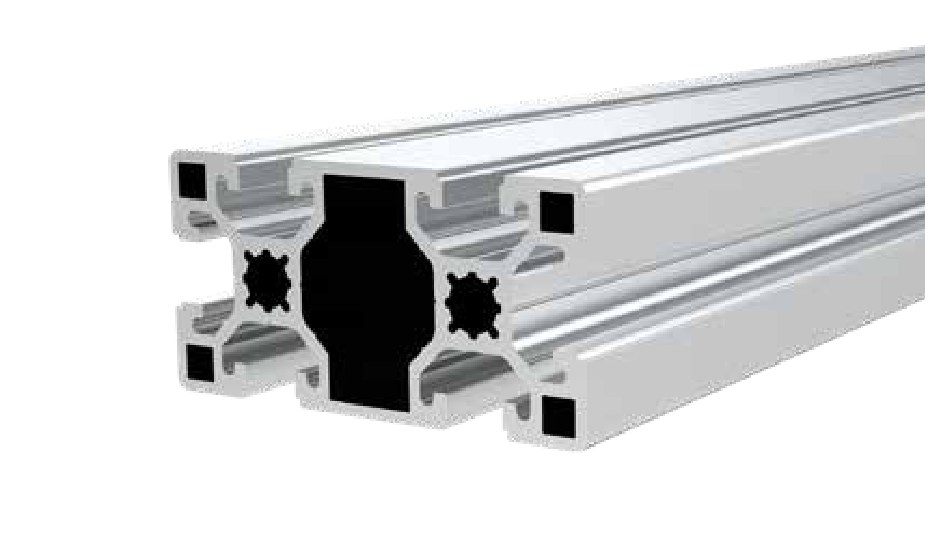

40×80 (A) Sigma Profil — 12929

40×80 (A) Sigma Profil — 12929

12929 kodlu 40×80 (A) Sigma Profil: 10 mm kanal, 2.760 kg/m ağırlık, 1018.5 mm² alan. Kesit çizimi ve montaj bilgileri.

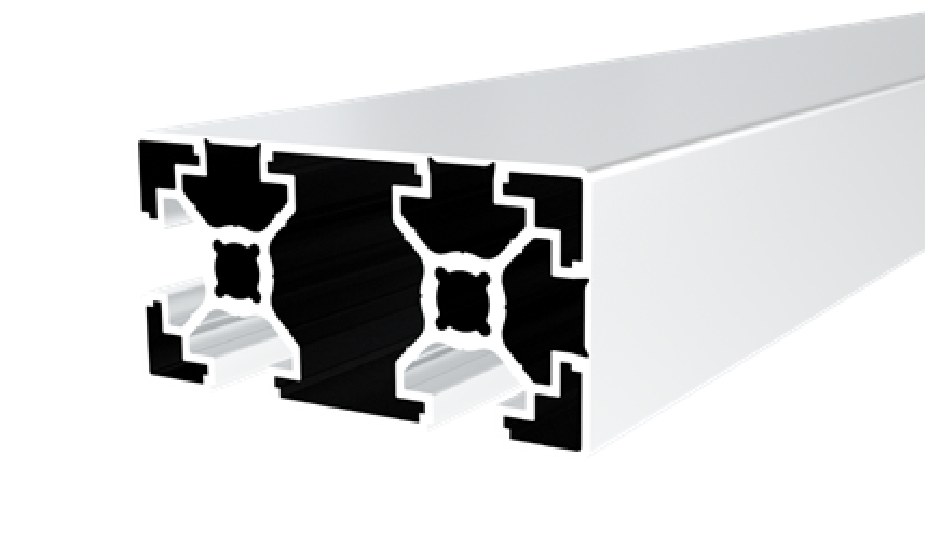

40×80 2K Sigma Profil — 12936

40×80 2K Sigma Profil — 12936

12936 kodlu 40×80 2K Sigma Profil: 10 mm kanal, 2.122 kg/m ağırlık, 782.93 mm² alan. Kesit çizimi ve montaj bilgileri.

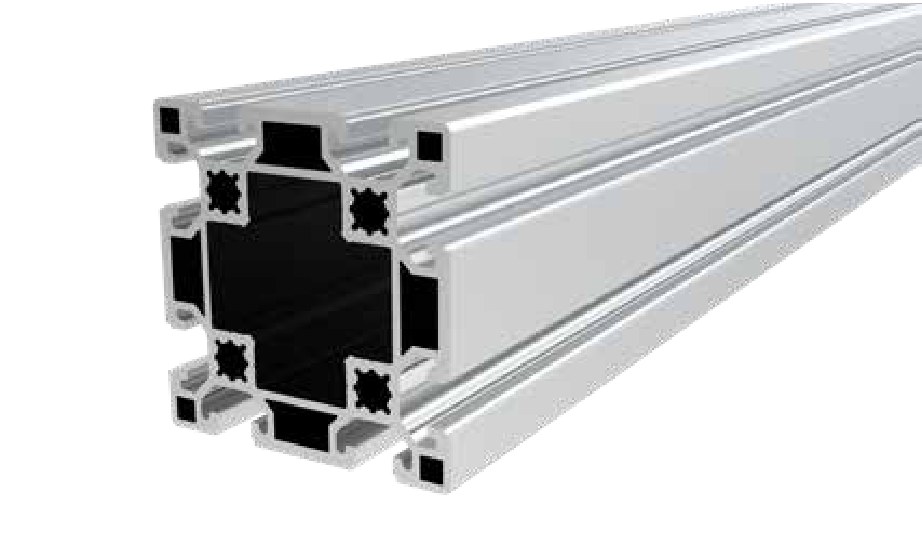

80×80 (A) Sigma Profil — 12974

80×80 (A) Sigma Profil — 12974

12974 kodlu 80×80 (A) Sigma Profil: 10 mm kanal, 4.885 kg/m ağırlık, 1802.76 mm² alan. Kesit çizimi ve montaj bilgileri.

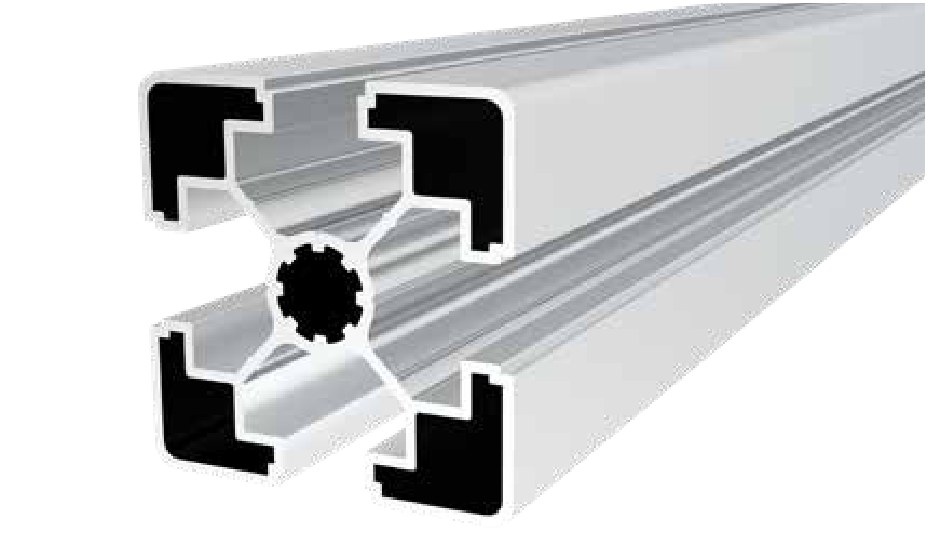

45×45 (UH) Sigma Profil — 10222

45×45 (UH) Sigma Profil — 10222

10222 kodlu 45×45 (UH) Sigma Profil: 10 mm kanal, 1.127 kg/m ağırlık, 416.01 mm² alan. Kesit çizimi ve montaj bilgileri.

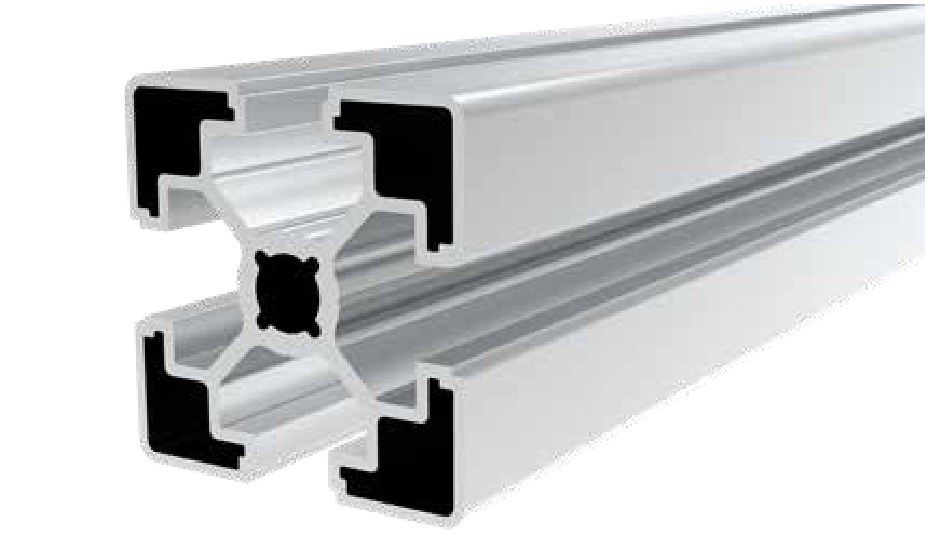

45×45 (H) Sigma Profil — 7269

45×45 (H) Sigma Profil — 7269

7269 kodlu 45×45 (H) Sigma Profil: 10 mm kanal, 1.379 kg/m ağırlık, 508.98 mm² alan. Kesit çizimi ve montaj bilgileri.

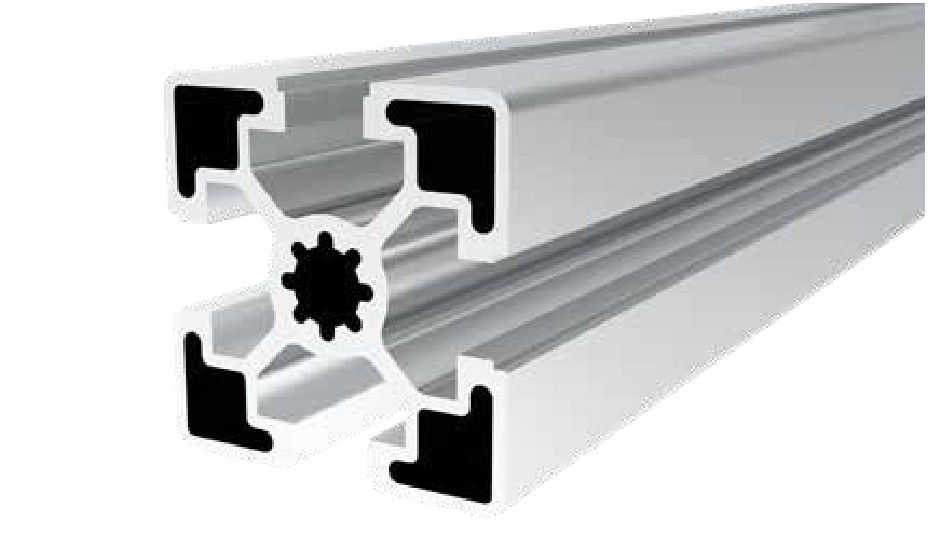

45×45 (S) Sigma Profil — 6190

45×45 (S) Sigma Profil — 6190

6190 kodlu 45×45 (S) Sigma Profil: 10 mm kanal, 1.662 kg/m ağırlık, 613.31 mm² alan. Kesit çizimi ve montaj bilgileri.

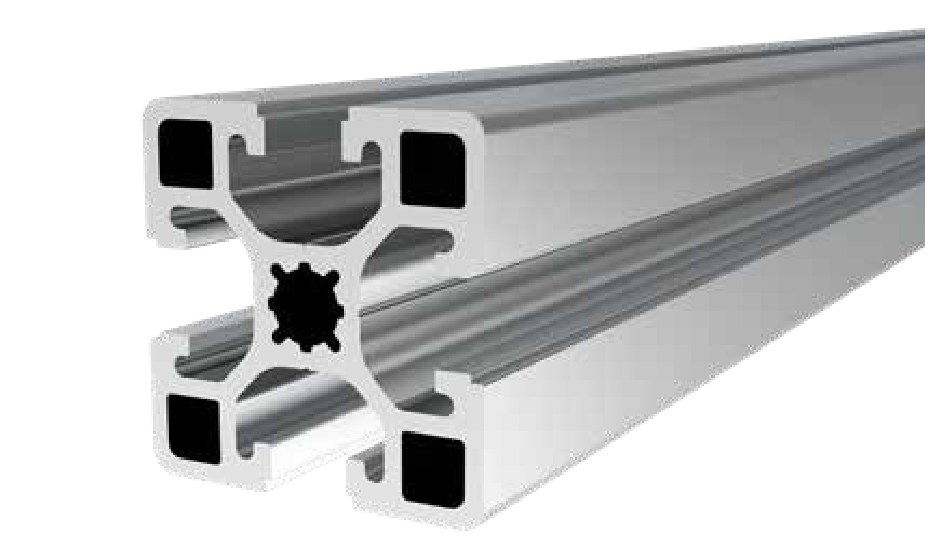

45×45 (A) Sigma Profil — 7321

45×45 (A) Sigma Profil — 7321

7321 kodlu 45×45 (A) Sigma Profil: 10 mm kanal, 2.004 kg/m ağırlık, 739.47 mm² alan. Kesit çizimi ve montaj bilgileri.

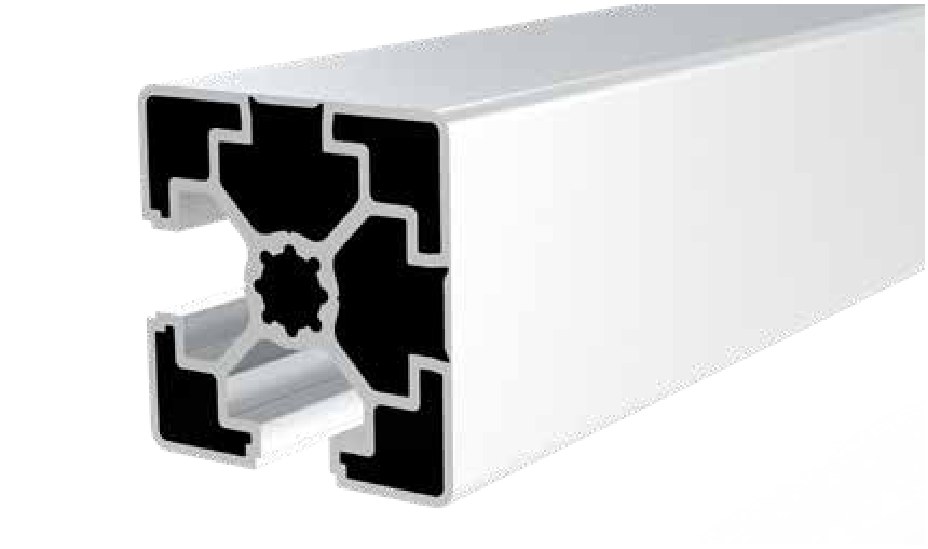

45×45 2K Sigma Profil — 10246

45×45 2K Sigma Profil — 10246

10246 kodlu 45×45 2K Sigma Profil: 10 mm kanal, 1.403 kg/m ağırlık, 517.61 mm² alan. Kesit çizimi ve montaj bilgileri.

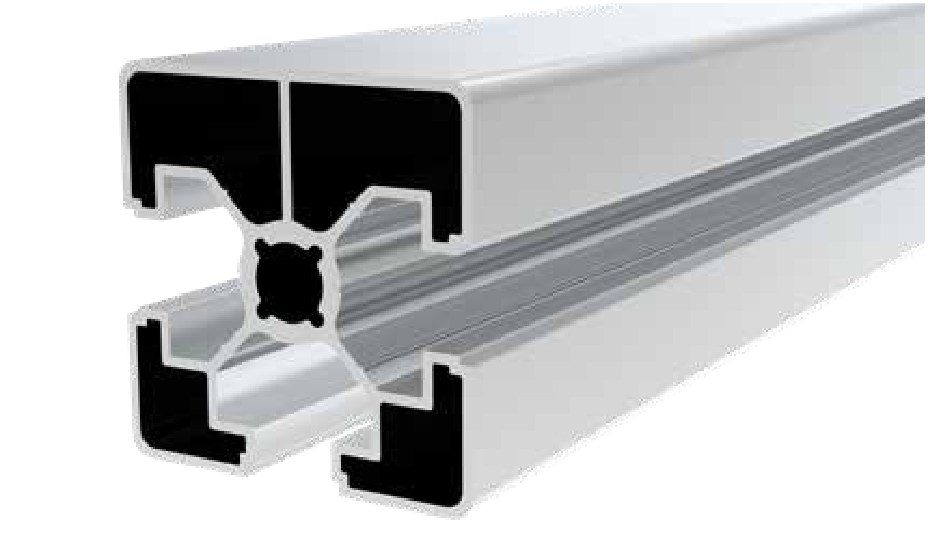

45×45 3K Sigma Profil — 10195

45×45 3K Sigma Profil — 10195

10195 kodlu 45×45 3K Sigma Profil: 10 mm kanal, 1.144 kg/m ağırlık, 422.15 mm² alan. Kesit çizimi ve montaj bilgileri.

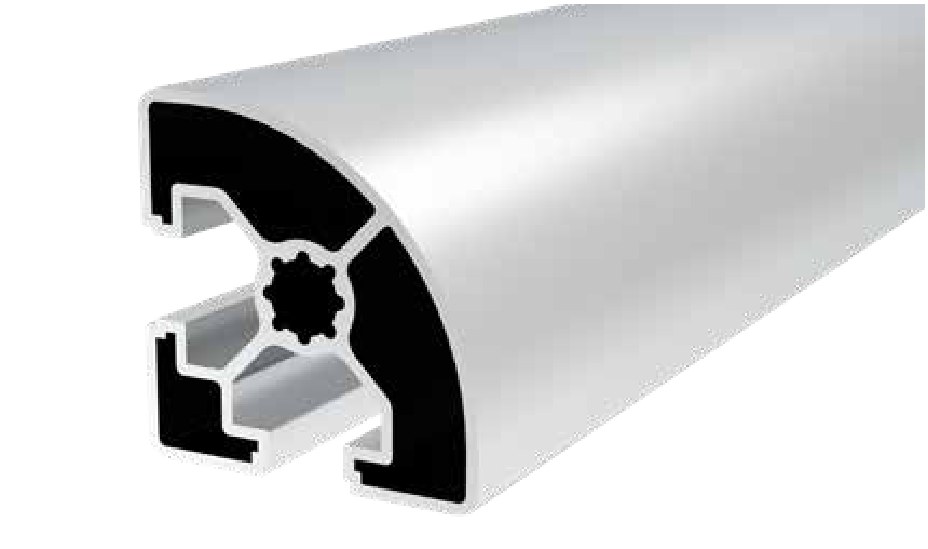

45×45×R Sigma Profil — 7270

45×45×R Sigma Profil — 7270

7270 kodlu 45×45×R Sigma Profil: 10 mm kanal, 1.140 kg/m ağırlık, 420.66 mm² alan. Kesit çizimi ve montaj bilgileri.

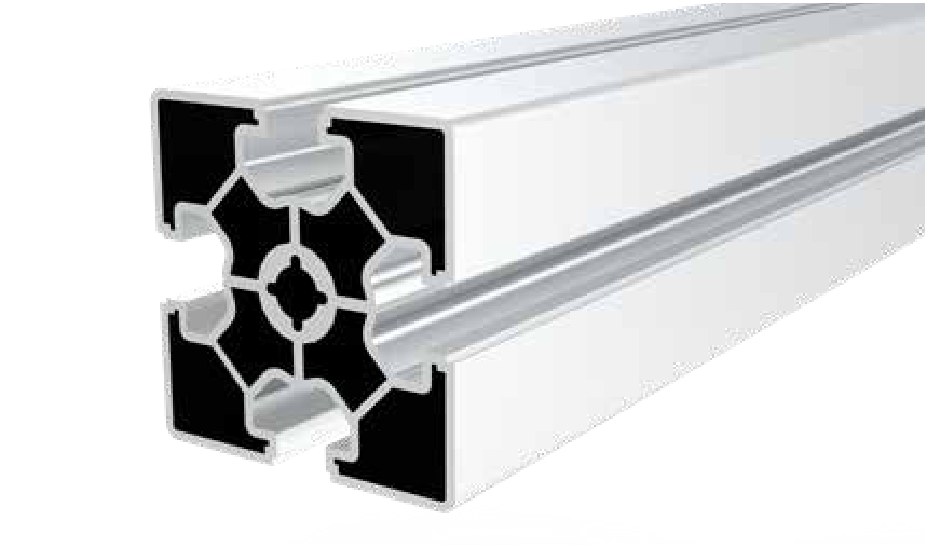

60×60 Sigma Profil — 10775

60×60 Sigma Profil — 10775

10775 kodlu 60×60 Sigma Profil: 10 mm kanal, 2.509 kg/m ağırlık, 925.94 mm² alan. Kesit çizimi ve montaj bilgileri.

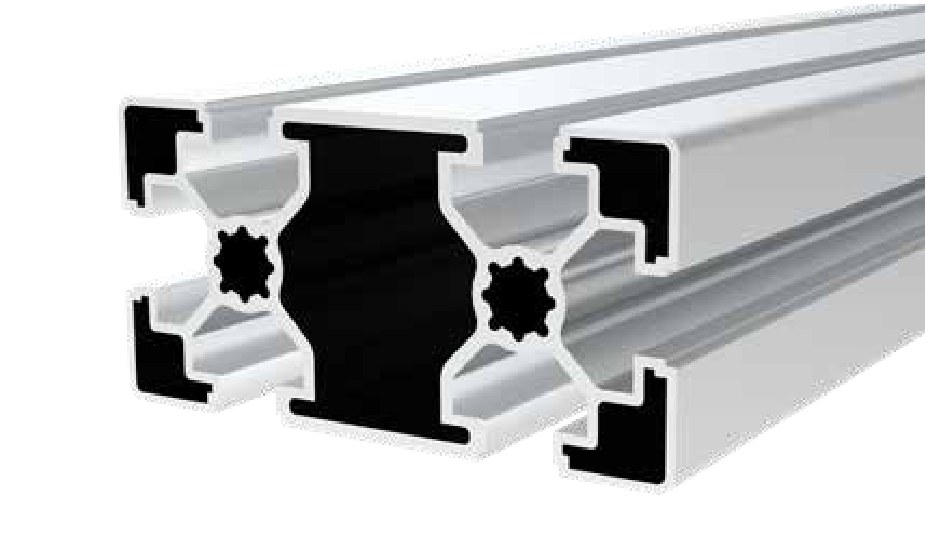

45×90 (H) Sigma Profil — 7271

45×90 (H) Sigma Profil — 7271

7271 kodlu 45×90 (H) Sigma Profil: 10 mm kanal, 2.418 kg/m ağırlık, 892.93 mm² alan. Kesit çizimi ve montaj bilgileri.

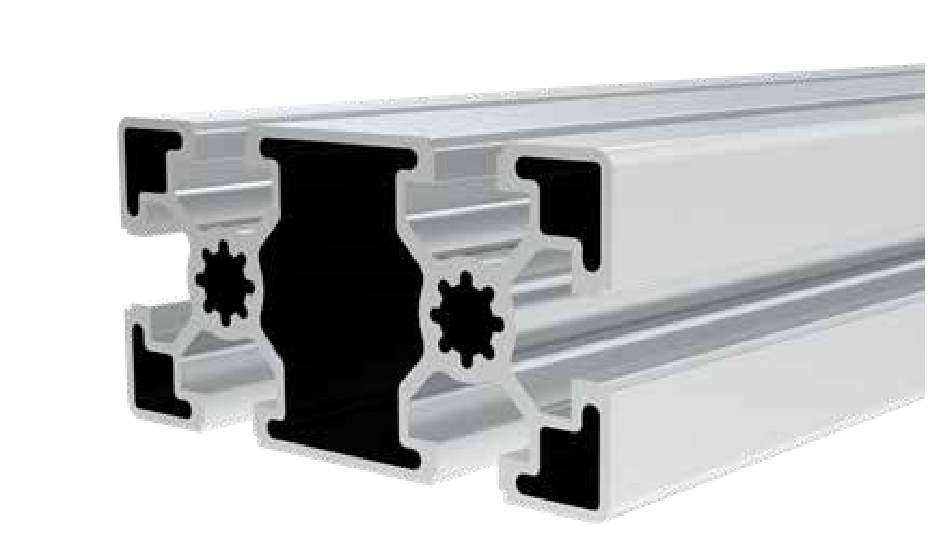

45×90 (S) Sigma Profil — 6191

45×90 (S) Sigma Profil — 6191

6191 kodlu 45×90 (S) Sigma Profil: 10 mm kanal, 2.792 kg/m ağırlık, 1030.08 mm² alan. Kesit çizimi ve montaj bilgileri.

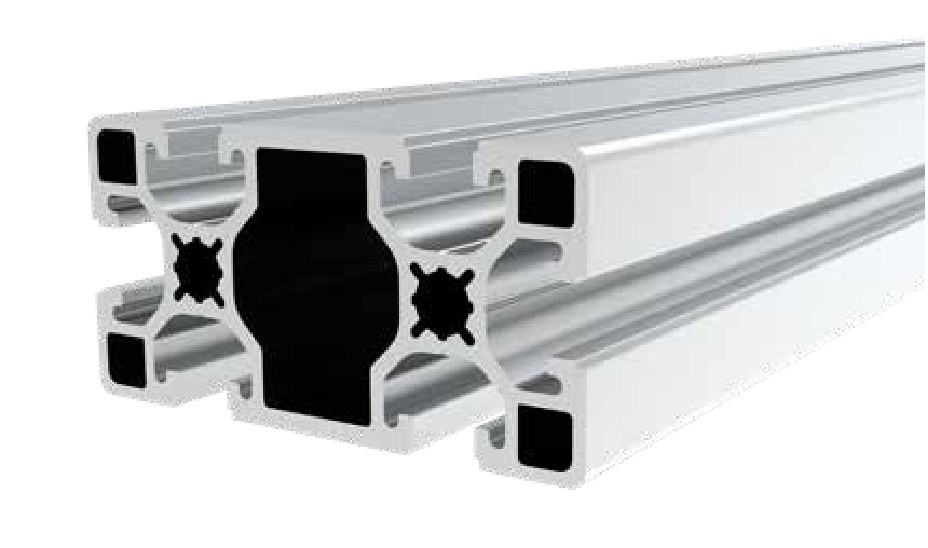

45×90 (A) Sigma Profil — 7322

45×90 (A) Sigma Profil — 7322

7322 kodlu 45×90 (A) Sigma Profil: 10 mm kanal, 3.287 kg/m ağırlık, 1212.8 mm² alan. Kesit çizimi ve montaj bilgileri.

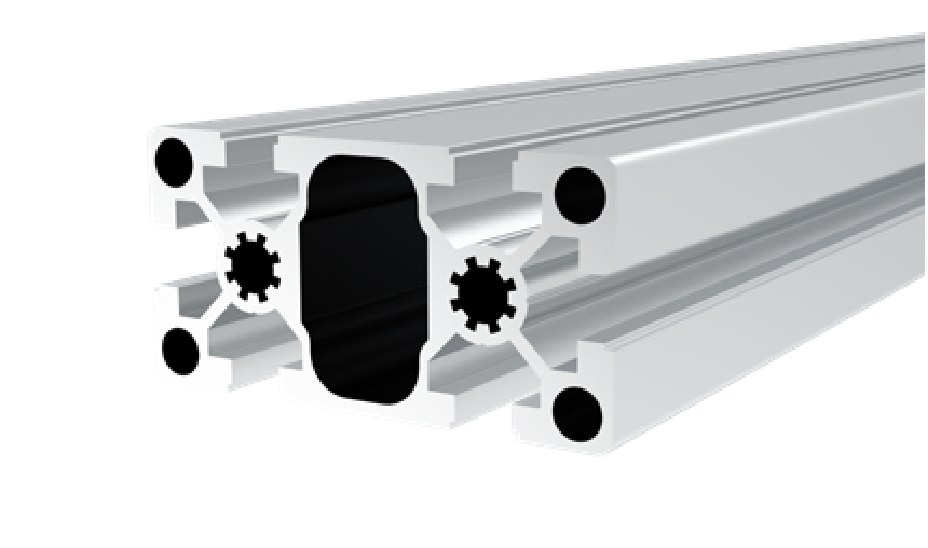

45×90 (UA) Sigma Profil — 3228

45×90 (UA) Sigma Profil — 3228

3228 kodlu 45×90 (UA) Sigma Profil: 10 mm kanal, 3.749 kg/m ağırlık, 1383.51 mm² alan. Kesit çizimi ve montaj bilgileri.

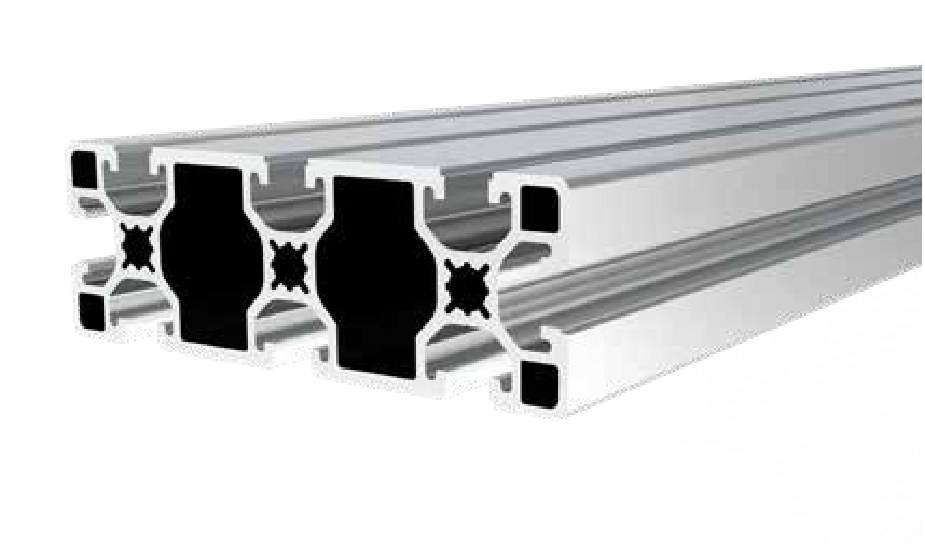

45×135 Sigma Profil — 7323

45×135 Sigma Profil — 7323

7323 kodlu 45×135 Sigma Profil: 10 mm kanal, 4.686 kg/m ağırlık, 1729.08 mm² alan. Kesit çizimi ve montaj bilgileri.

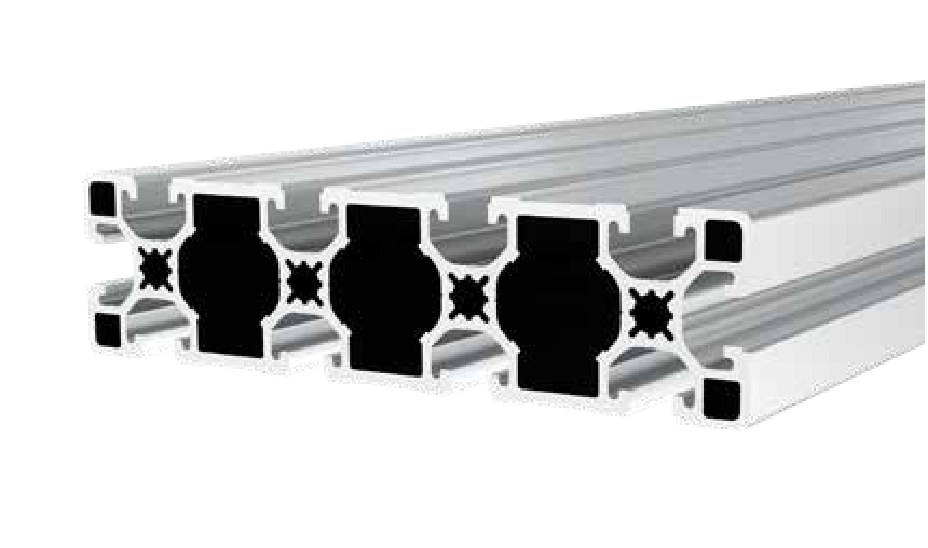

45×180 (H) Sigma Profil — 7492

45×180 (H) Sigma Profil — 7492

7492 kodlu 45×180 (H) Sigma Profil: 10 mm kanal, 6.182 kg/m ağırlık, 2281.05 mm² alan. Kesit çizimi ve montaj bilgileri.

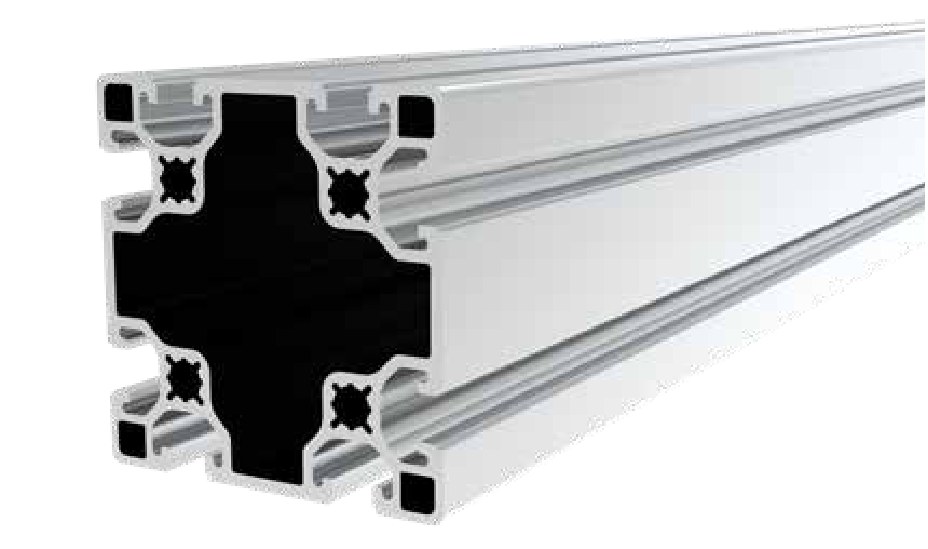

90×90 (H) Sigma Profil — 7324

90×90 (H) Sigma Profil — 7324

7324 kodlu 90×90 (H) Sigma Profil: 10 mm kanal, 5.142 kg/m ağırlık, 1897.29 mm² alan. Kesit çizimi ve montaj bilgileri.

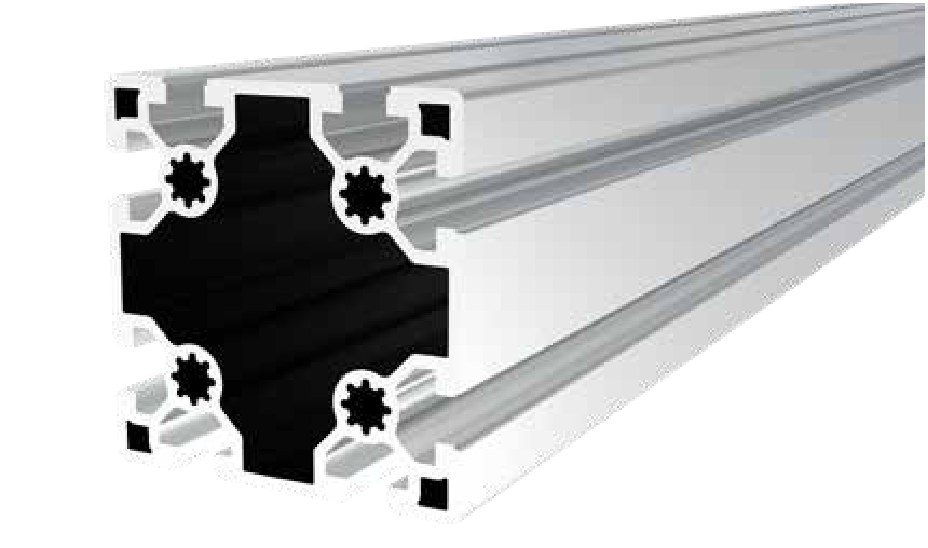

90×90 (S) Sigma Profil — 6193

90×90 (S) Sigma Profil — 6193

6193 kodlu 90×90 (S) Sigma Profil: 10 mm kanal, 5.694 kg/m ağırlık, 2101.22 mm² alan. Kesit çizimi ve montaj bilgileri.

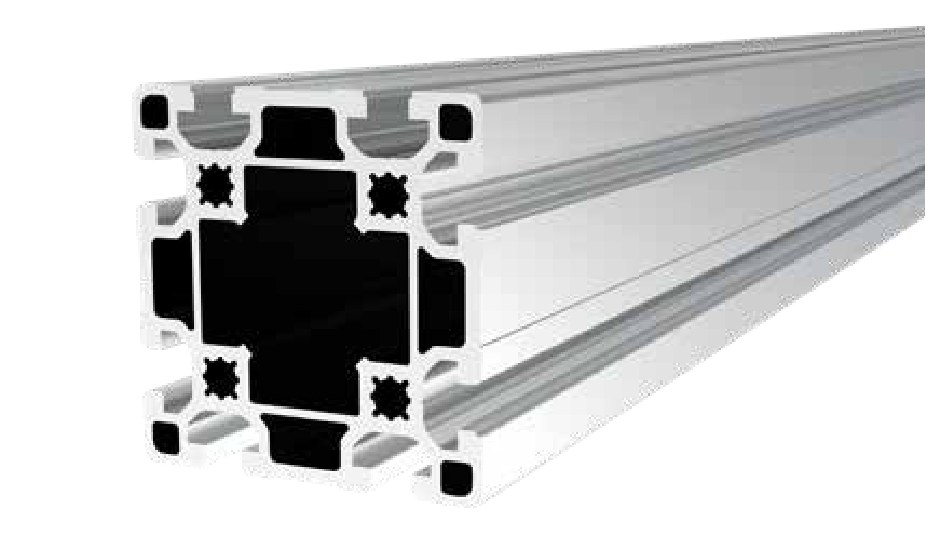

90×90 (A) Sigma Profil — 7490

90×90 (A) Sigma Profil — 7490

7490 kodlu 90×90 (A) Sigma Profil: 10 mm kanal, 6.902 kg/m ağırlık, 2546.76 mm² alan. Kesit çizimi ve montaj bilgileri.

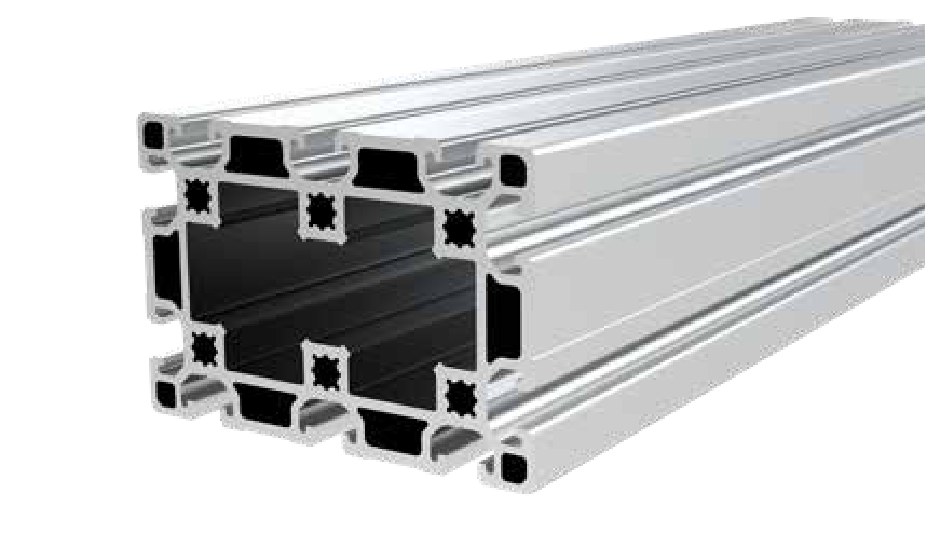

90×135 (A) Sigma Profil — 11801

90×135 (A) Sigma Profil — 11801

11801 kodlu 90×135 (A) Sigma Profil: 10 mm kanal, 9.408 kg/m ağırlık, 3471.55 mm² alan. Kesit çizimi ve montaj bilgileri.

10 Kanal Sigma Profiller

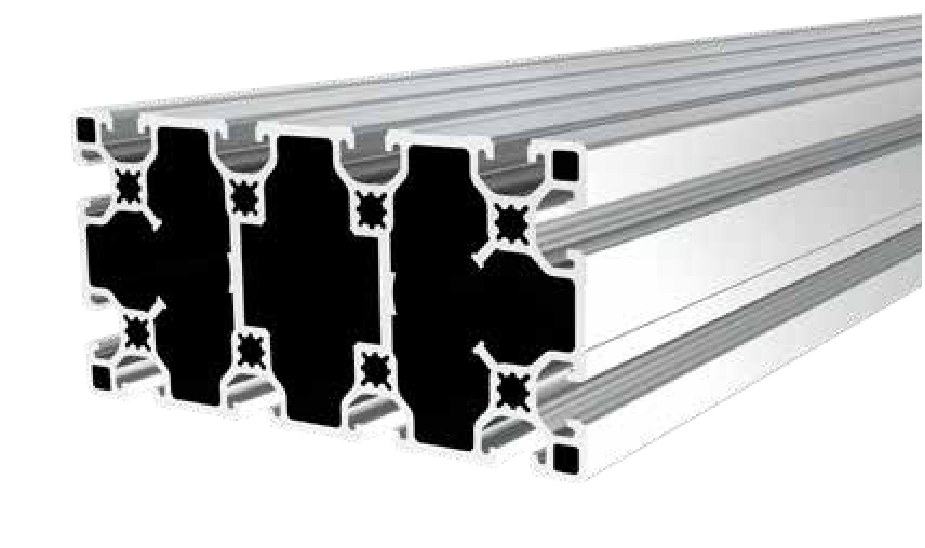

90×180 (H) Sigma Profil — 7491

7491 kodlu 90×180 (H) Sigma Profil: 10 mm kanal, 9.938 kg/m ağırlık, 3667.11 mm² alan. Kesit çizimi ve montaj bilgileri.
