40×40 2K Sigma Profil — 12372
40×40 2K Sigma Profil, 12372 ürün koduyla listelenen 10 mm kanal serisindeki kesittir. Bu kodun birim ağırlığı 1.258 kg/m, kesit alanı 464.36 mm² olarak katalogda yer alır.
Kare kesitte kanal serisi ayrımı
40×40 profillerde aynı dış ölçü farklı kanal ve iç kesit seçenekleriyle sunulur. Mevcut bir şaseye ek yapılırken ürün kodunu belirlemek, yalnızca dış ölçüyü eşleştirmekten daha ayrıntılı bir seçim sağlar.

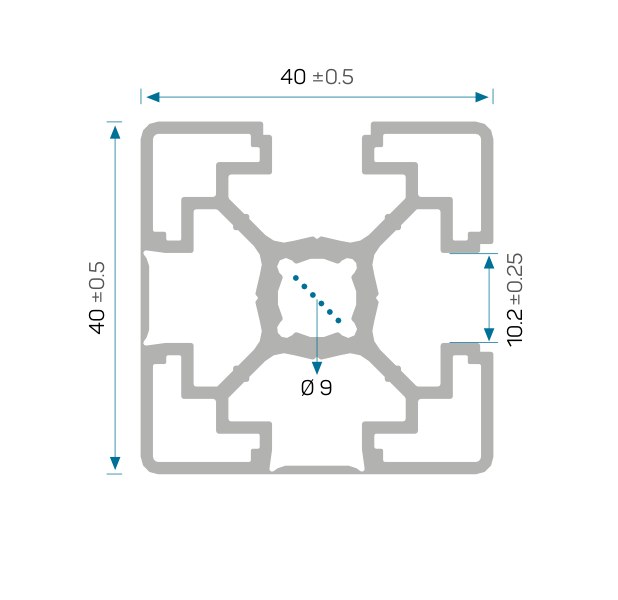

Kesit değerleri ve ölçülü çizim
| Ürün kodu | 12372 |
| Kesit adı | 40×40 2K |
| Kanal | 10 mm |
| Birim ağırlık | 1.258 kg/m |
| Kesit alanı | 464.36 mm² |
| Ix | 7.188 cm⁴ |
| Iy | 7.188 cm⁴ |
| Wx | 3.594 cm³ |
| Wy | 3.594 cm³ |
12372 kodunun montaj notları
Kapalı yüzeyli kesitte aksesuar bağlanabilecek yönler kesit çiziminden incelenir. Dış görünüş için ayrılan kapalı yüz ile somun yerleştirilecek kanal, konstrüksiyon planında birbirinden ayrılır.
10 kanal sigma profil seçenekleri
Uygun kanal somunlarını inceleyin
Kaynak: SigmaTeknik / Can Alüminyum 2021 kataloğu, s. 29.
