90×90 (S) Sigma Profil — 6193
90×90 (S) Sigma Profil, 6193 ürün koduyla listelenen 10 mm kanal serisindeki kesittir. Bu kodun birim ağırlığı 5.694 kg/m, kesit alanı 2101.22 mm² olarak katalogda yer alır.
Dikme ve travers bağlantıları
90×90 kesitte dikme-travers birleşiminin hangi yüzlerden tutulacağı baştan belirlenir. Büyük dış ölçü, bağlantı elemanlarının ve destek açıklığının ayrıca incelenmesi ihtiyacını ortadan kaldırmaz.

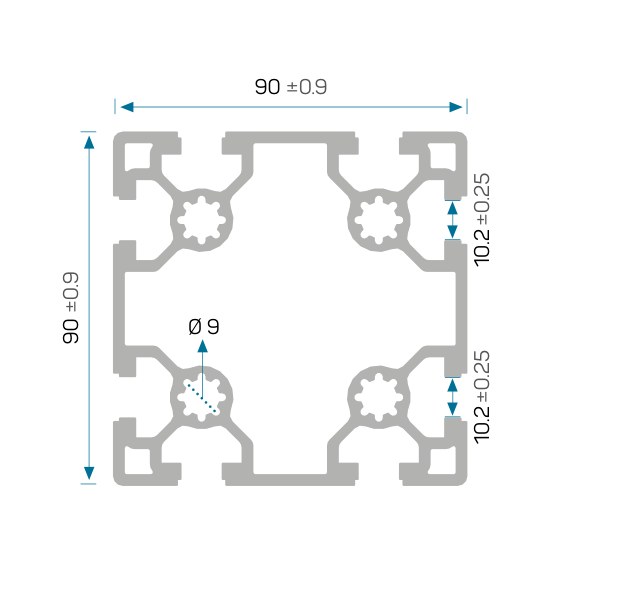

Kesit değerleri ve ölçülü çizim
| Ürün kodu | 6193 |
| Kesit adı | 90×90 (S) |
| Kanal | 10 mm |
| Birim ağırlık | 5.694 kg/m |
| Kesit alanı | 2101.22 mm² |
| Ix | 205.238 cm⁴ |
| Iy | 205.238 cm⁴ |
| Wx | 45.608 cm³ |
| Wy | 45.608 cm³ |
6193 kodunun montaj notları
S varyantını aynı dış ölçüdeki diğer katalog seçeneklerinden kodla ayırın. Kesim boylarının yanında kanal yönünün gösterilmesi, birden fazla profilin birleştiği düğümlerde montajı kolaylaştırır.
10 kanal sigma profil seçenekleri
Uygun kanal somunlarını inceleyin
Kaynak: SigmaTeknik / Can Alüminyum 2021 kataloğu, s. 39.
