90×135 (A) Sigma Profil — 11801
90×135 (A) Sigma Profil, 11801 ürün koduyla listelenen 10 mm kanal serisindeki kesittir. Bu kodun birim ağırlığı 9.408 kg/m, kesit alanı 3471.55 mm² olarak katalogda yer alır.
Dikdörtgen gövdede yük yönü
90×135 profilin iki doğrultudaki kesit özellikleri aynı kabul edilmemelidir. Yükün yönü, kesit çizimindeki eksenler ve montaj plakasının konumu üzerinden birlikte değerlendirilir.

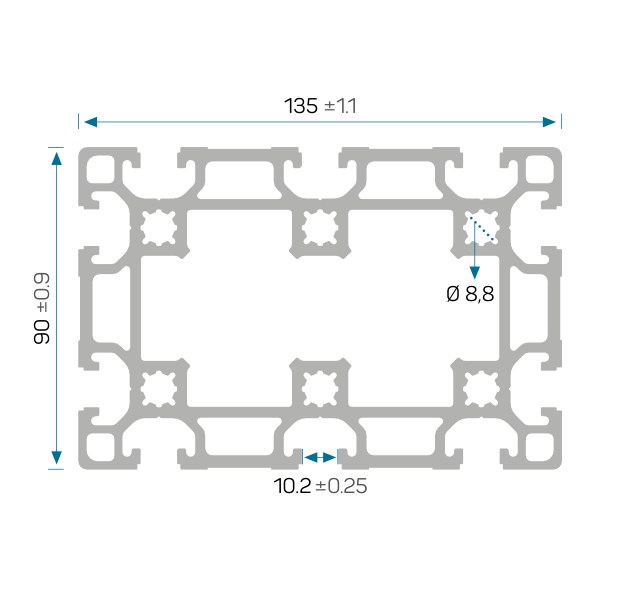

Kesit değerleri ve ölçülü çizim
| Ürün kodu | 11801 |
| Kesit adı | 90×135 (A) |
| Kanal | 10 mm |
| Birim ağırlık | 9.408 kg/m |
| Kesit alanı | 3471.55 mm² |
| Ix | 317.307 cm⁴ |
| Iy | 657.173 cm⁴ |
| Wx | 70.513 cm³ |
| Wy | 97.359 cm³ |
11801 kodunun montaj notları
A varyantının et ve iç boşluk yapısı kesit çiziminde gösterilir. Birleşimde kullanılan somun, köşe bağlantısı ve uç işlemleri kanal serisiyle birlikte ele alınmalıdır.
10 kanal sigma profil seçenekleri
Uygun kanal somunlarını inceleyin
Kaynak: SigmaTeknik / Can Alüminyum 2021 kataloğu, s. 40.
