60×60 Sigma Profil — 10775
60×60 Sigma Profil, 10775 ürün koduyla listelenen 10 mm kanal serisindeki kesittir. Bu kodun birim ağırlığı 2.509 kg/m, kesit alanı 925.94 mm² olarak katalogda yer alır.
Kare gövdede seri uyumu
60×60 dış ölçüde kanal serisi ayrıca tanımlanmalıdır. Birim ağırlık ve kesit alanının yanında kullanılacak köşe elemanlarının ve somunların uyumu da değerlendirilir.

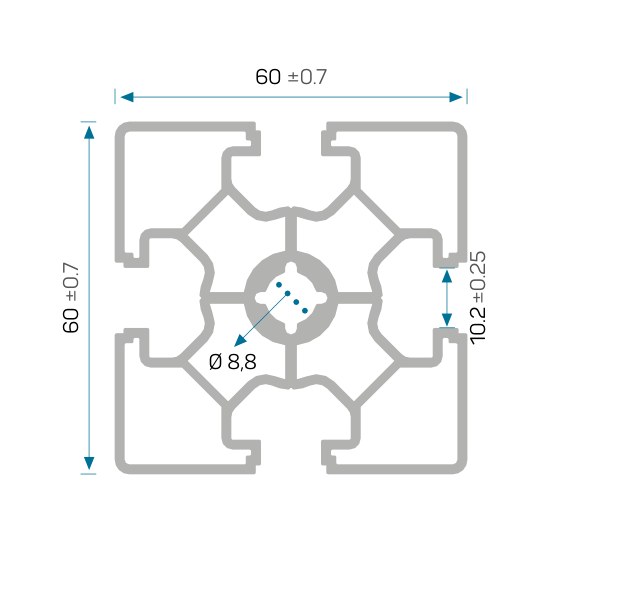

Kesit değerleri ve ölçülü çizim
| Ürün kodu | 10775 |
| Kesit adı | 60×60 |
| Kanal | 10 mm |
| Birim ağırlık | 2.509 kg/m |
| Kesit alanı | 925.94 mm² |
| Ix | 29.747 cm⁴ |
| Iy | 29.747 cm⁴ |
| Wx | 9.916 cm³ |
| Wy | 9.916 cm³ |
10775 kodunun montaj notları
Kesim listesinde bu ürün koduna ait boyları ve adetleri ayrı satırlarda belirtin. Varsa delik ve diş işlemlerinin hangi uçtan ölçüldüğü teknik çizimde gösterilmelidir.
10 kanal sigma profil seçenekleri
Uygun kanal somunlarını inceleyin
Kaynak: SigmaTeknik / Can Alüminyum 2021 kataloğu, s. 35.
