40×40 (H) Sigma Profil — 10187
40×40 (H) Sigma Profil, 10187 ürün koduyla listelenen 10 mm kanal serisindeki kesittir. Bu kodun birim ağırlığı 1.196 kg/m, kesit alanı 441.51 mm² olarak katalogda yer alır.
Kare kesitte kanal serisi ayrımı
40×40 profillerde aynı dış ölçü farklı kanal ve iç kesit seçenekleriyle sunulur. Mevcut bir şaseye ek yapılırken ürün kodunu belirlemek, yalnızca dış ölçüyü eşleştirmekten daha ayrıntılı bir seçim sağlar.

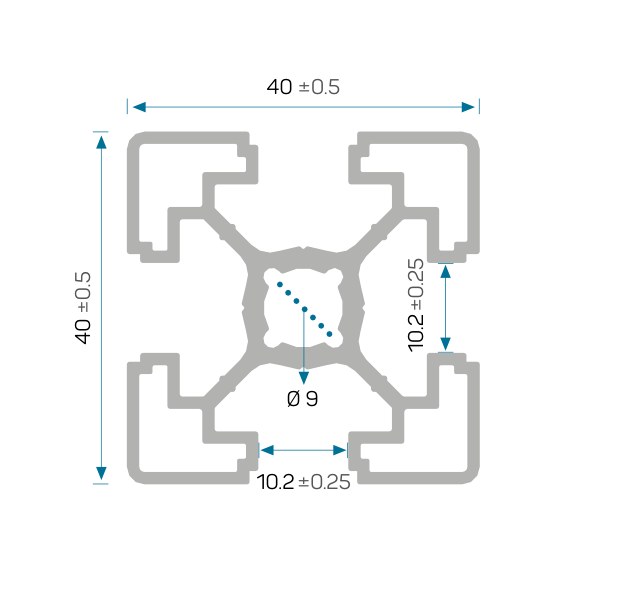

Kesit değerleri ve ölçülü çizim
| Ürün kodu | 10187 |
| Kesit adı | 40×40 (H) |
| Kanal | 10 mm |
| Birim ağırlık | 1.196 kg/m |
| Kesit alanı | 441.51 mm² |
| Ix | 6.739 cm⁴ |
| Iy | 6.739 cm⁴ |
| Wx | 3.369 cm³ |
| Wy | 3.369 cm³ |
10187 kodunun montaj notları
H varyantı için verilen değerler bu koda aittir. Daha farklı kesitli bir profilden geçiş yapılırken aynı dış ölçünün korunması, bağlantı ve yük değerlendirmesinin aynı kalacağı anlamına gelmez.
10 kanal sigma profil seçenekleri
Uygun kanal somunlarını inceleyin
Kaynak: SigmaTeknik / Can Alüminyum 2021 kataloğu, s. 28.
