Zincir Tahrikli Rulolu Konveyörler

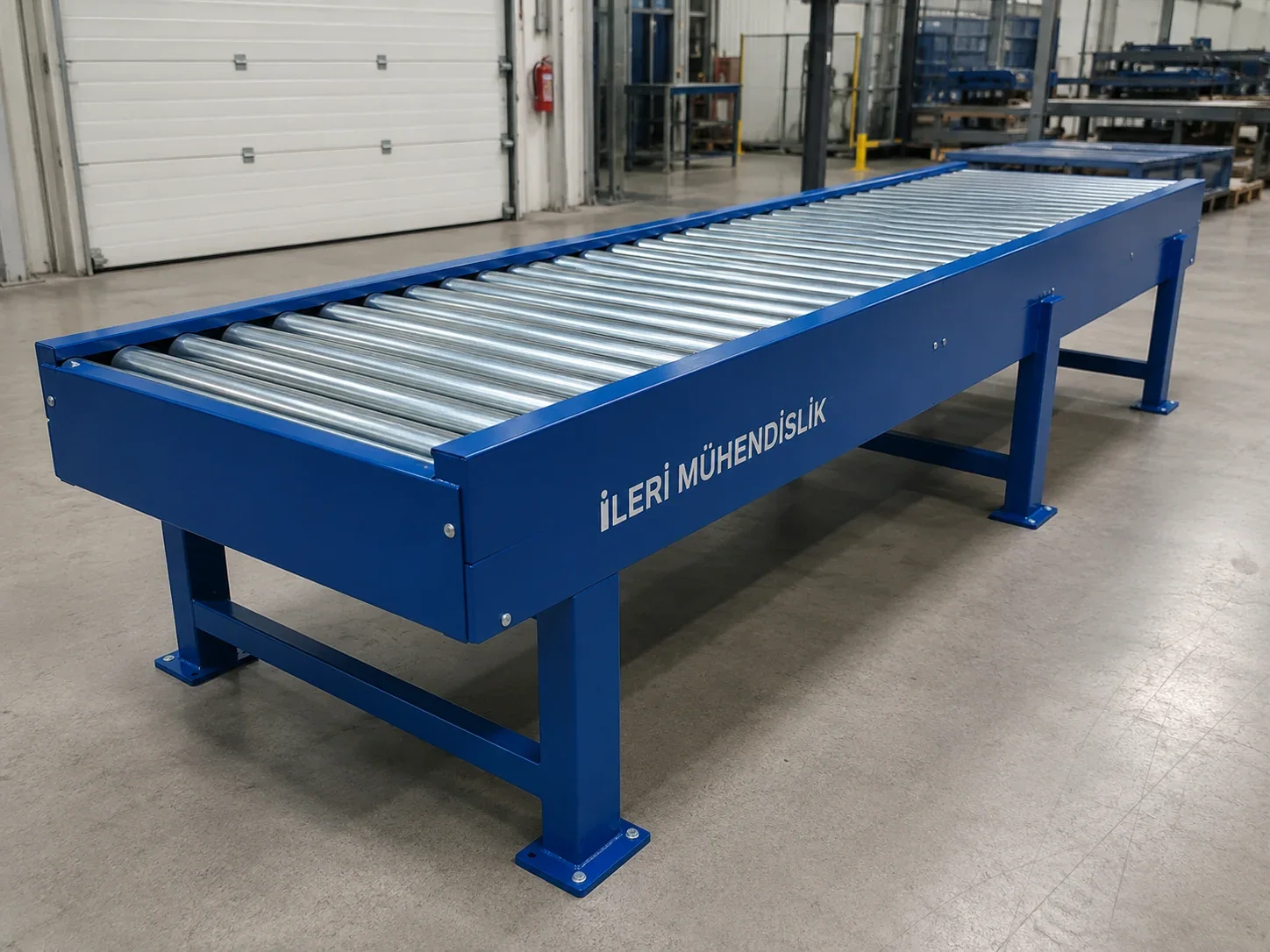

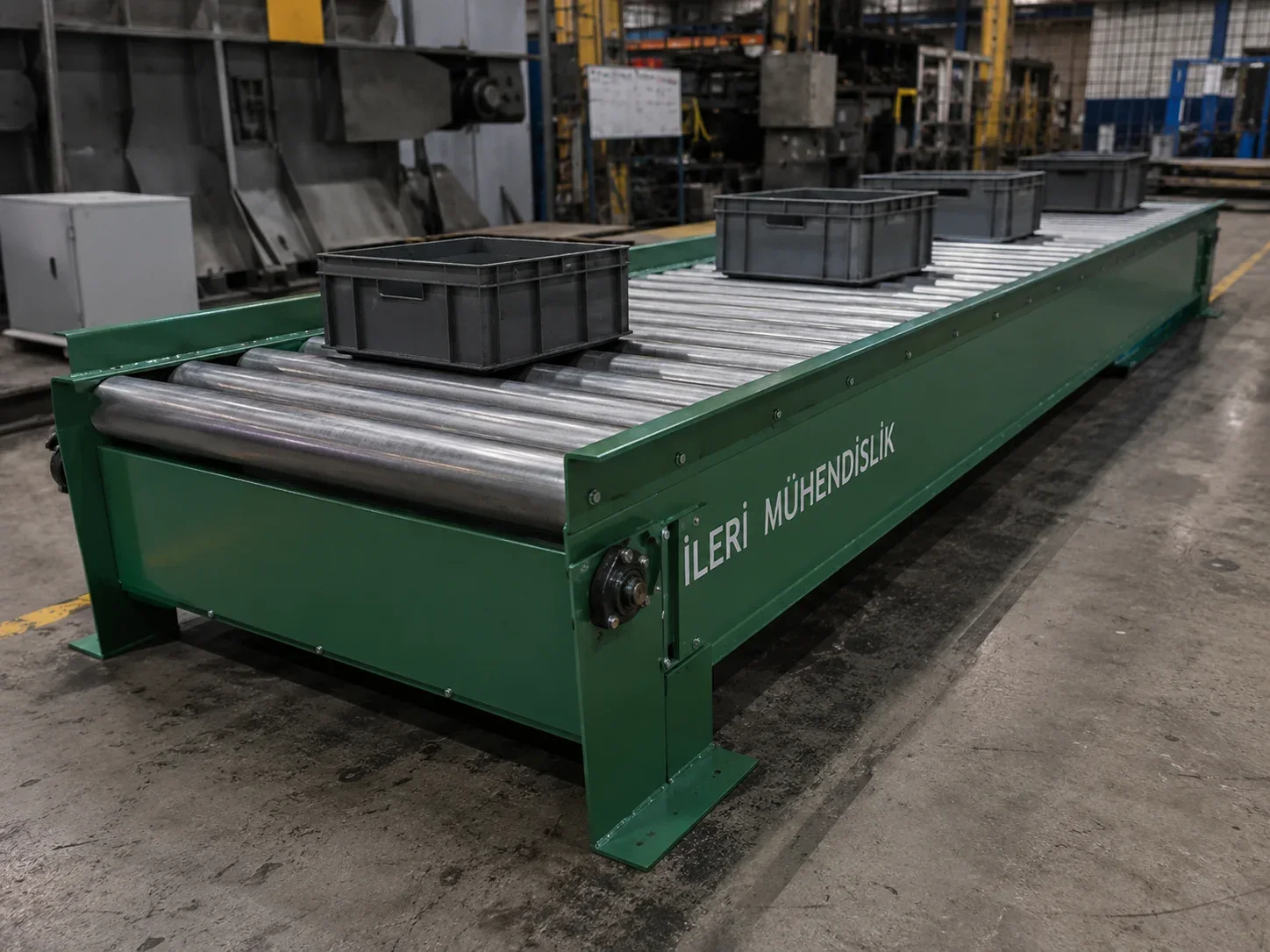

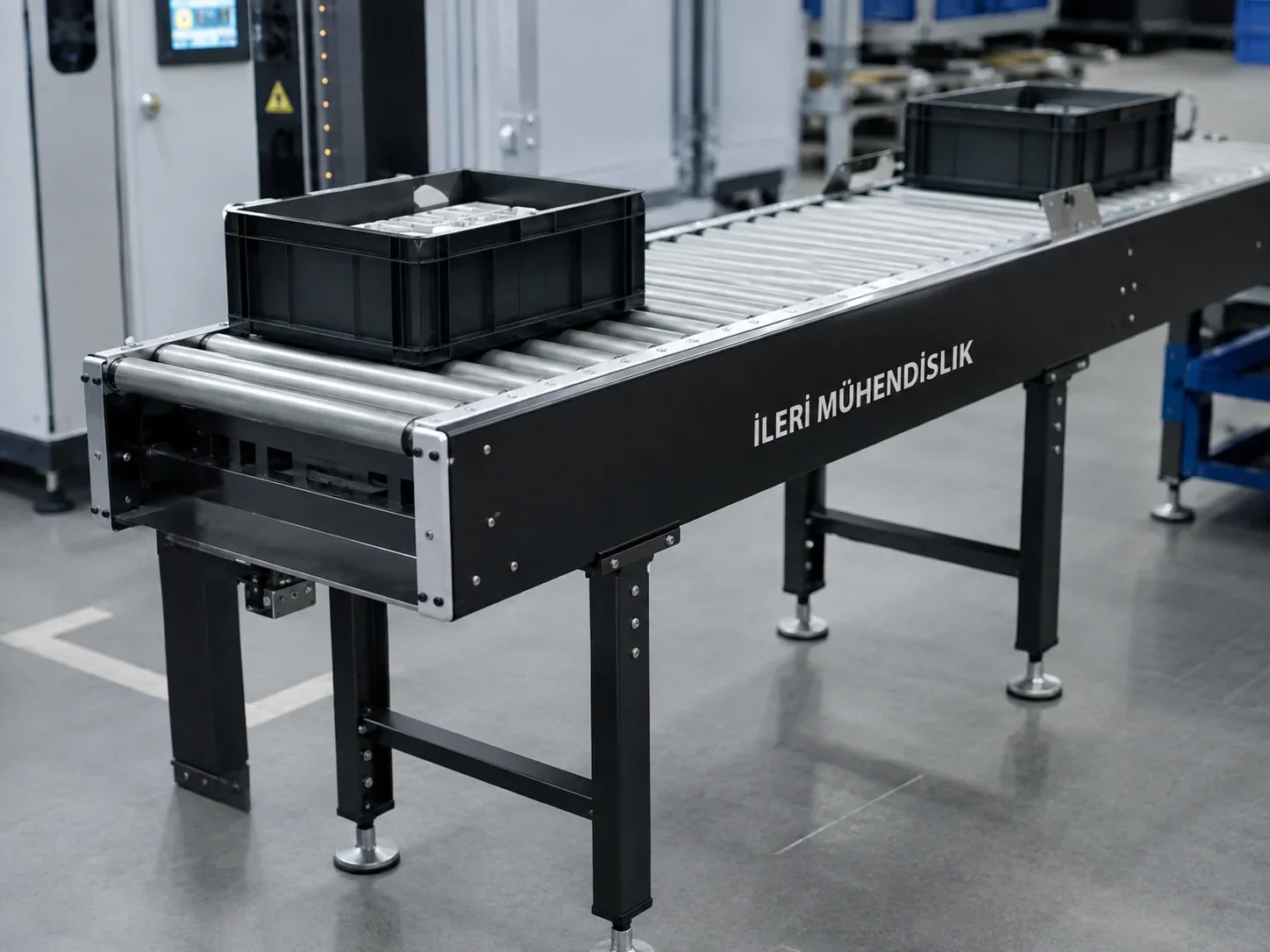

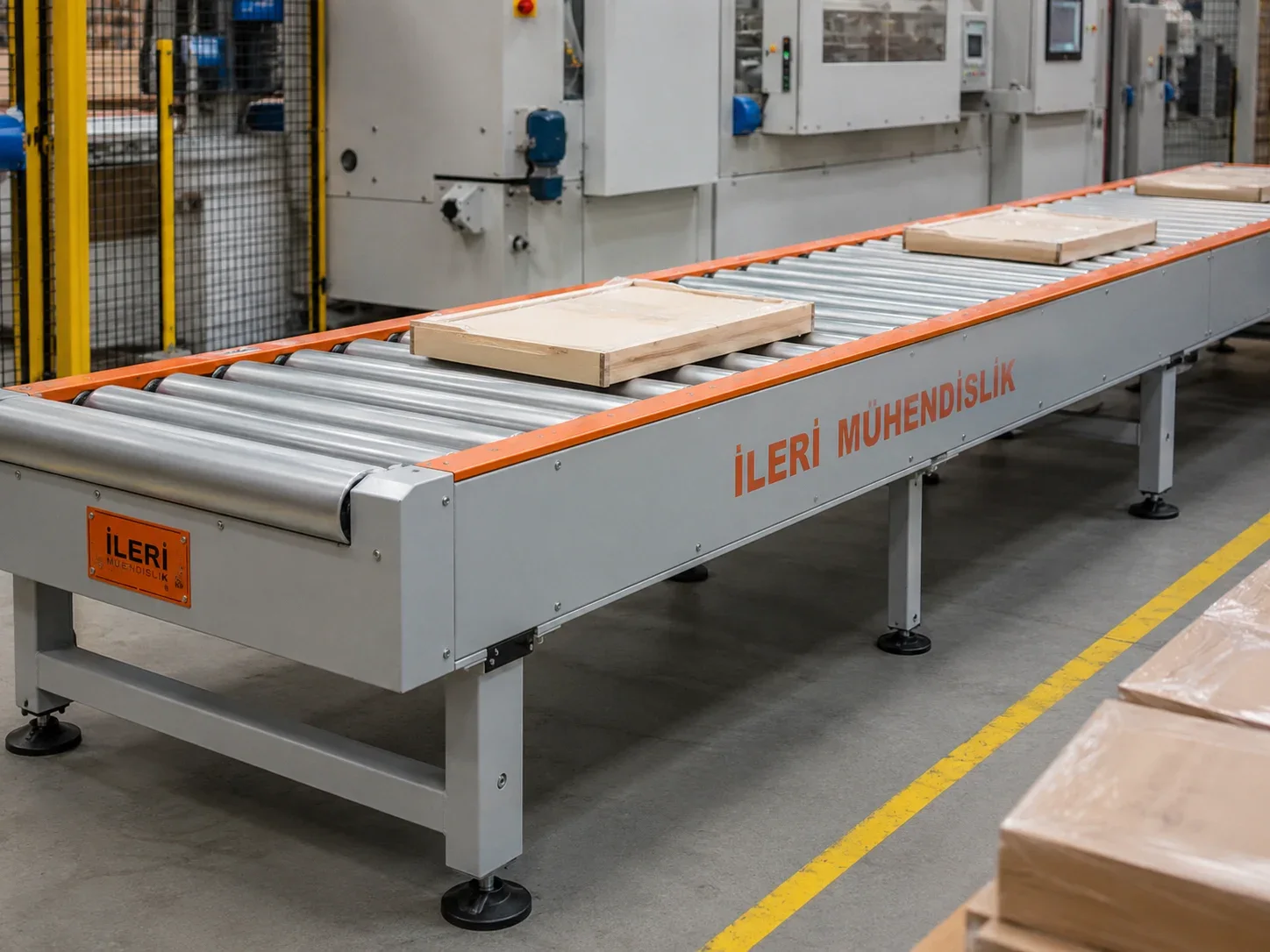

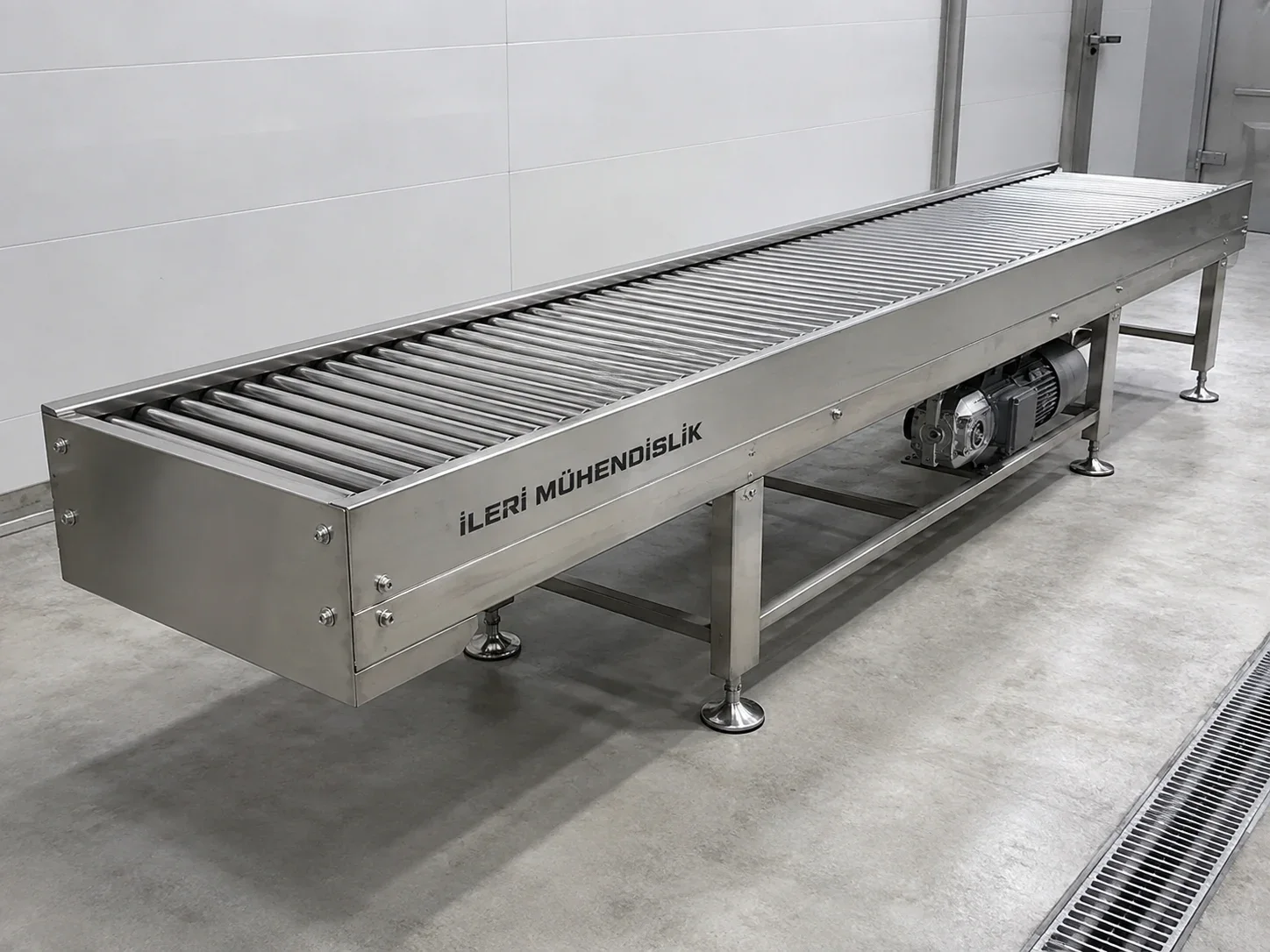

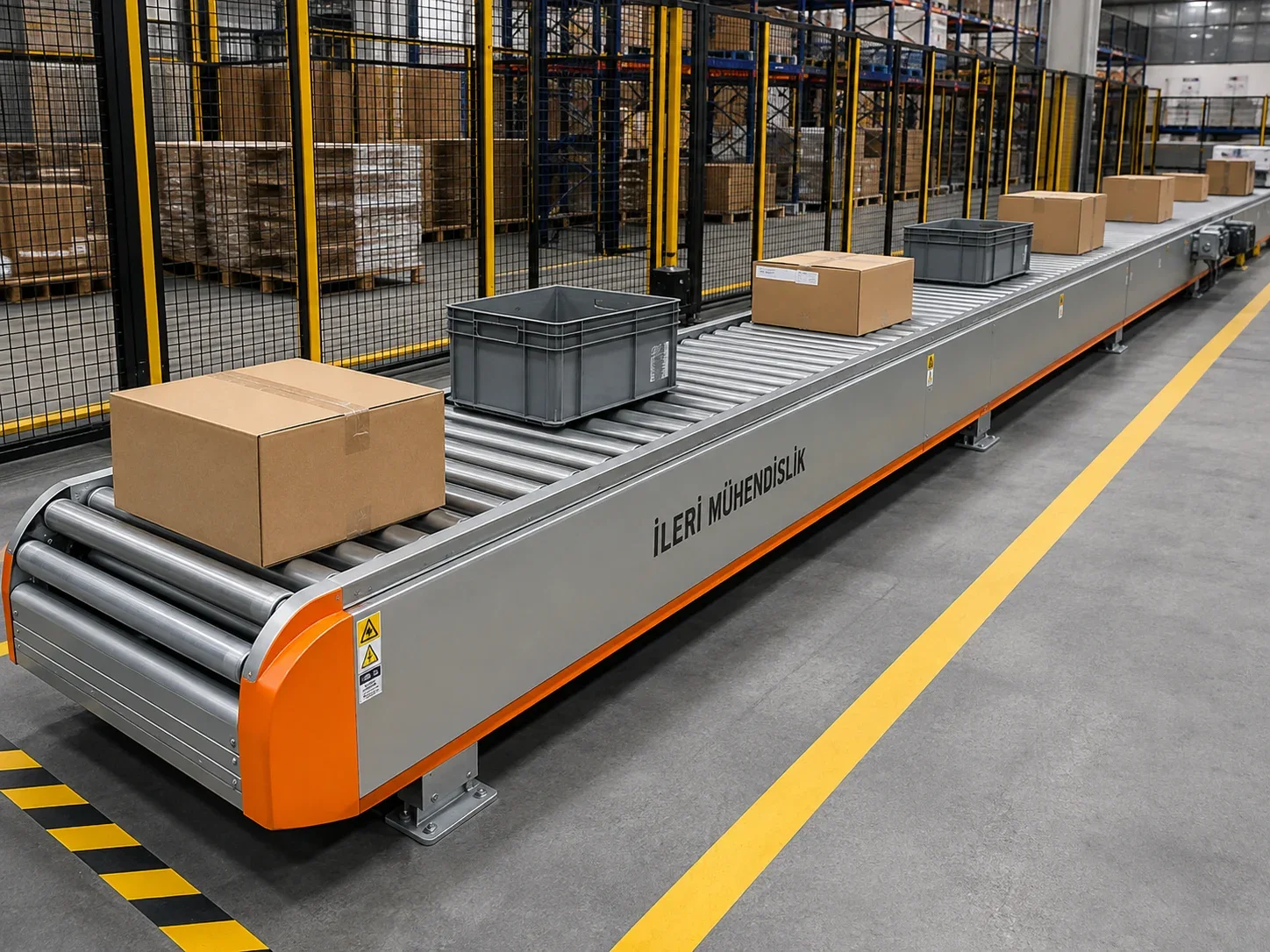

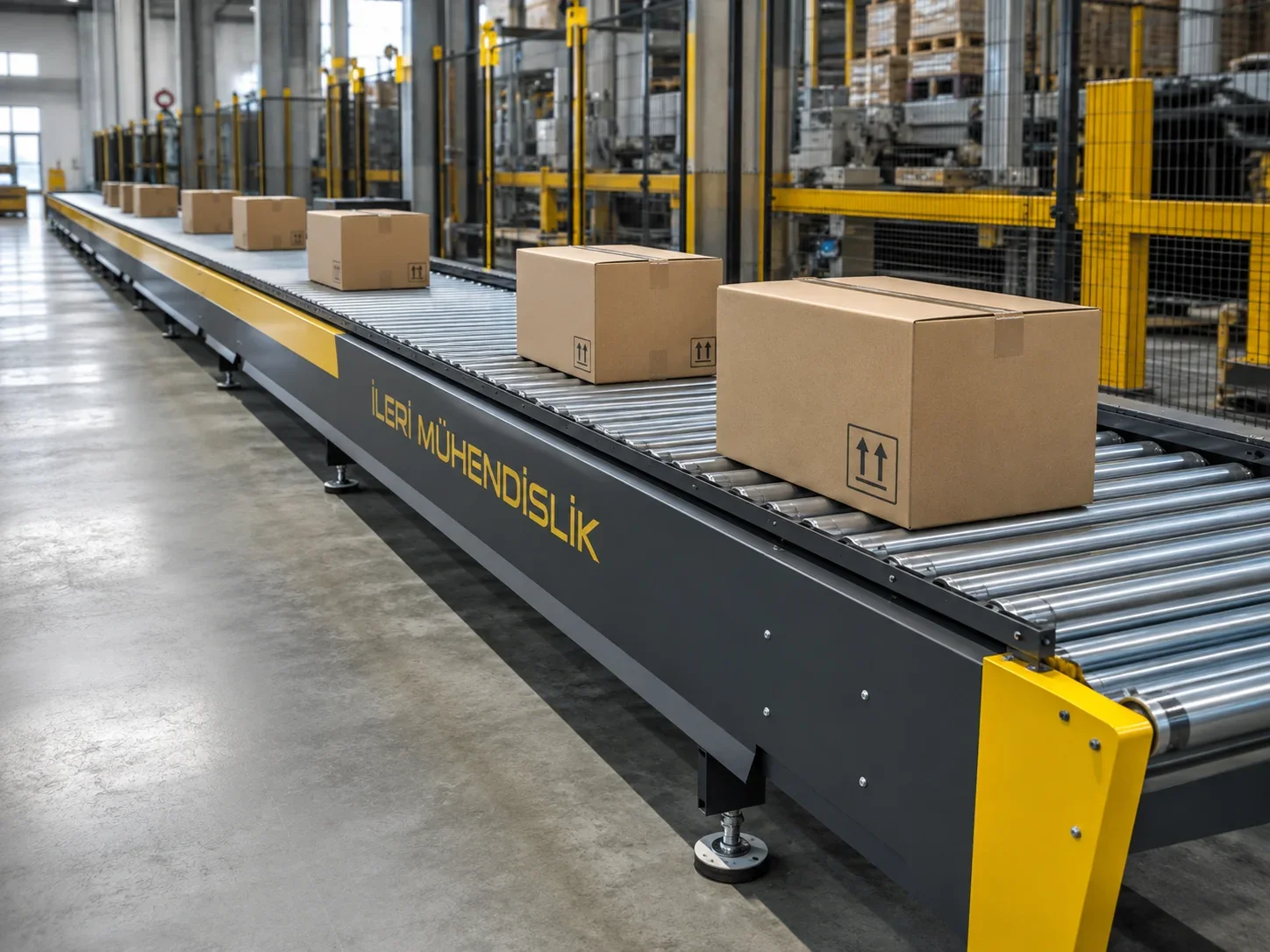

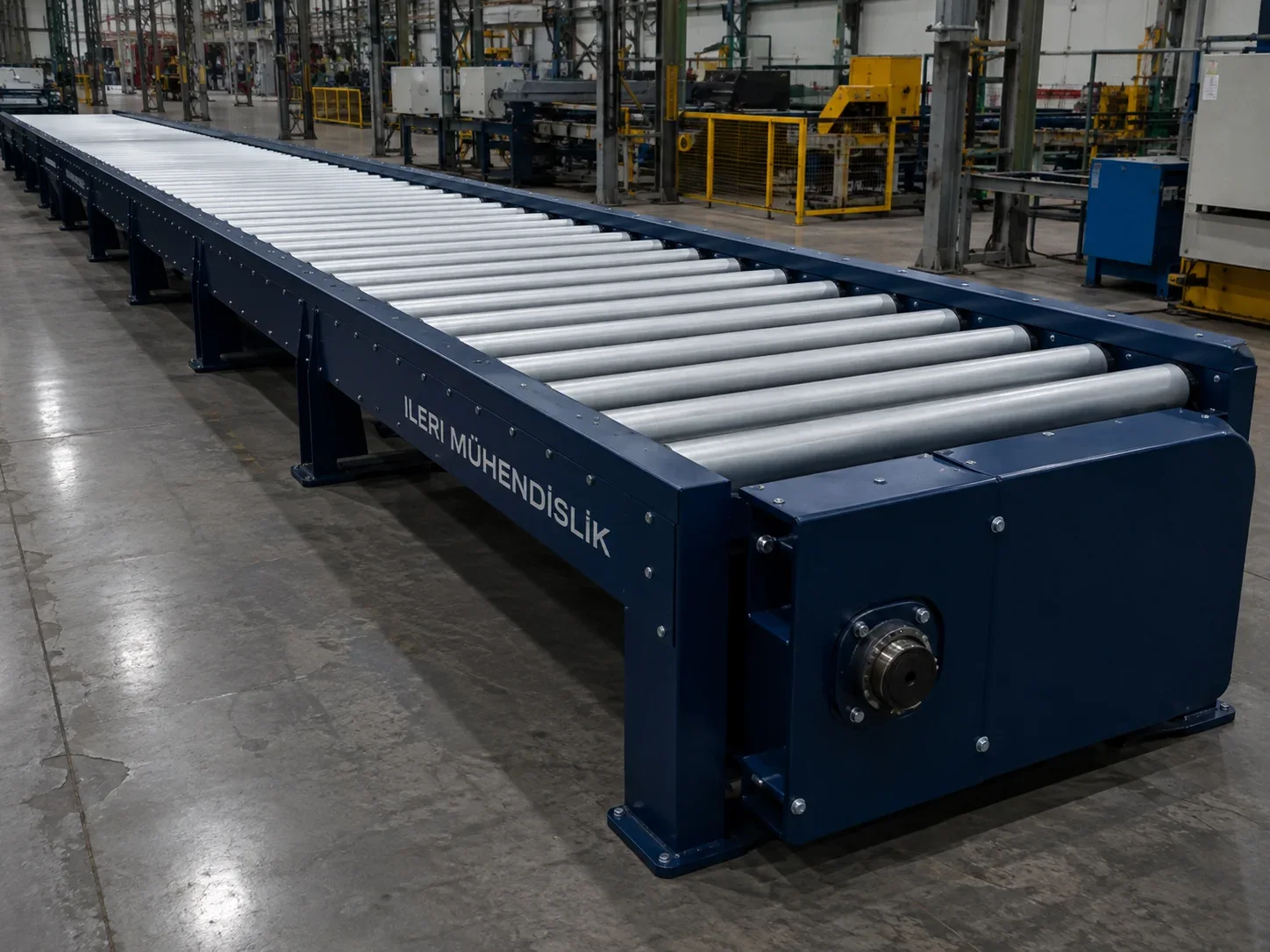

Zincir Tahrikli Rulolu Konveyörler Görsel Galerisi

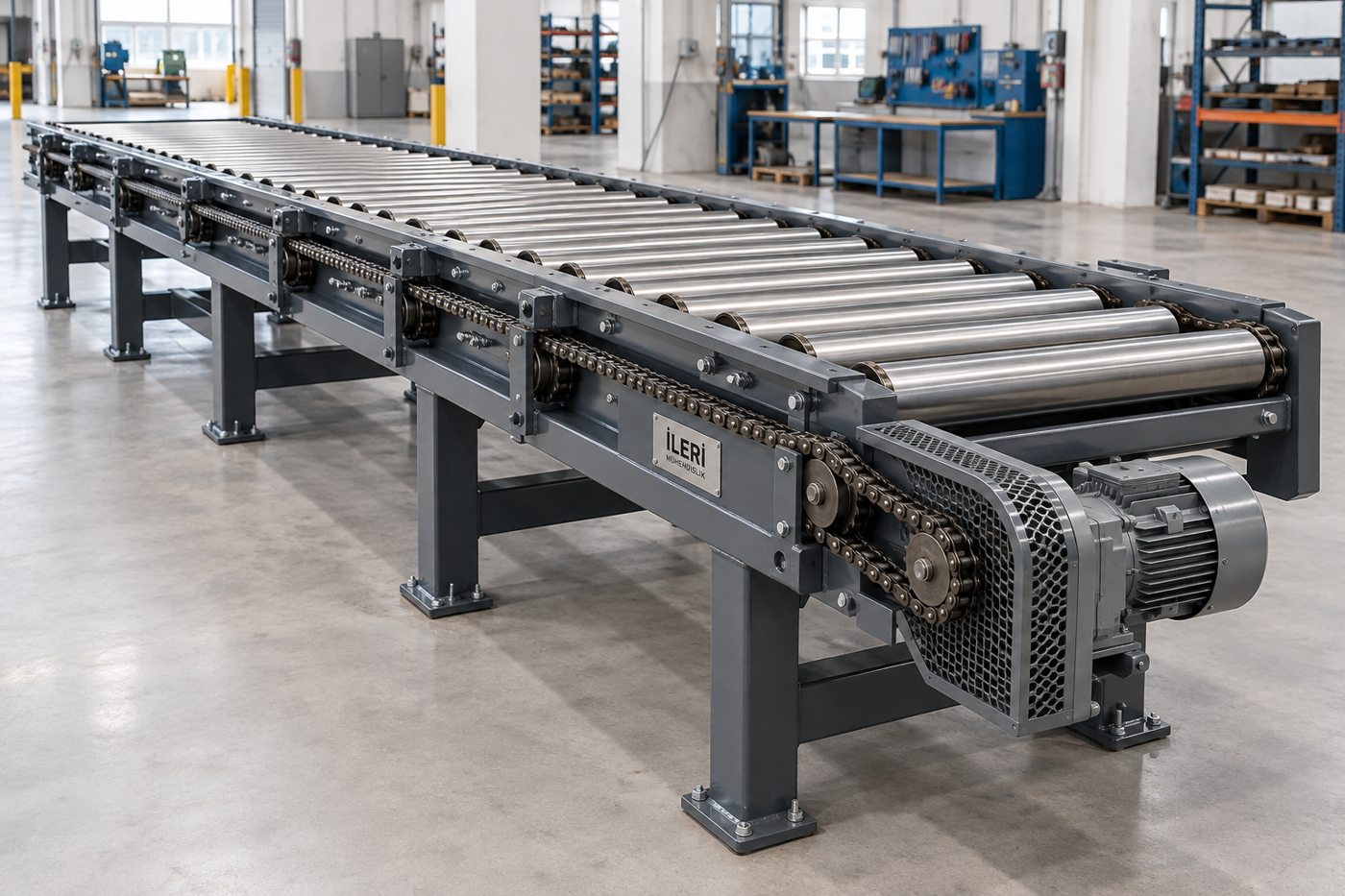

Zincir tahrikli rulolu konveyörler, motor hareketini zincir ve dişliler aracılığıyla rulolara dağıtarak yüklerin ilerlemesini sağlar. Kasa, palet ve uygun tabanlı endüstriyel yüklerin transferinde kullanılan bu sistemlerde rulo seçimi ile zincir aktarımı birlikte tasarlanır. İleri Mühendislik, hat üzerindeki yük dağılımını, kalkış koşullarını ve bakım erişimini dikkate alarak konveyörün mekanik düzenini uygulamaya göre değerlendirir.
Zincir tahrikli rulolu konveyörler için yük seçimi
Taşınacak yükün toplam ağırlığı önemli olmakla birlikte tek başına yeterli değildir. Paletin taban kızakları, kasanın ayakları veya ürünün taşıyıcı yüzeyi hangi ruloların yüke katılacağını belirler. Yükün hat üzerinde çapraz durması ya da girişte yalnızca birkaç ruloya basması farklı zorlanmalar oluşturabilir. Bu nedenle normal taşıma durumu kadar yükleme ve boşaltma anları da incelenmelidir.
Rulo aralığı, ürünün hareket boyunca yeterli destek almasını sağlamalıdır. Paletin ilerleme yönü değiştiğinde taban temasları da değişebilir. Hasarlı paletler, gevşek tahta parçaları ve tabandaki çıkıntılar aktarma noktalarında takılmaya neden olabilir. Sistem tasarımında kabul edilecek yük tipi ve taban koşulları açıkça belirtilerek kullanım sırasında belirsizlik azaltılır.
Zincir, dişli ve rulo geometrisi
Zincirin hatvesi, dişlinin profili ve sıra düzeni birbiriyle uyumlu seçilir. Dişli üzerindeki diş sayısı, rulo çapı ve tahrik yerleşimi konveyörün hareket aktarımını etkiler. Zincirin aynı doğrultuda çalışması için rulolar üzerindeki dişli konumları da eşleştirilmelidir. Yedek rulo siparişinde yalnızca boru çapı ve boyunun verilmesi, mevcut zincir hattına uyumu garanti etmez.
Gövde genişliği, mil uçları ve şase bağlantıları aktarım düzeninin diğer parçalarıdır. Rulolar arası zincir bağlantısı ile ortak bir zincir hattından tahrik edilen yapı farklı yerleşimler gerektirebilir. Kullanılacak düzen belirlenirken bakımda parçaya ulaşma, zincir gerginliğini kontrol etme ve muhafazayı sökme imkânı düşünülür. Mevcut hattın yenilenmesinde ölçülü çizim veya örnek rulo değerlendirmeyi kolaylaştırır.
Motor ve çalışma çevrimi
Motor seçimi yalnızca boş hattın dönmesine göre yapılmaz. Aynı anda taşınacak toplam yük, ilk kalkış koşulları, hız, aktarım kayıpları ve dur-kalk sıklığı dikkate alınır. Sık yön değiştiren bir hat ile sürekli tek yönde çalışan hat aynı mekanik ve kontrol ihtiyacına sahip olmayabilir. Çalışma çevriminin sipariş öncesinde tanımlanması bu nedenle önemlidir.
Konveyörün başka bir makineye ürün teslim etmesi gerekiyorsa giriş ve çıkış sinyalleri belirlenir. Hat sonundaki yükün durması, arkadan gelen yükün de kontrollü biçimde beklemesini gerektirebilir. Sürekli dönen rulolar üzerinde birikme düşünülüyorsa ürün tabanı, temas kuvveti ve tahrik düzeninin buna uygunluğu ayrıca değerlendirilir. Zincirli tahrik kullanılması tek başına kontrollü biriktirme işlevi sağlamaz.
Şase ve transfer noktaları
Taşıyıcı şase, ayak aralıkları ve zemine bağlantılar yükün konumuna göre değerlendirilir. Girişte yükün darbe ile bırakılması veya forkliftle dengesiz yerleştirilmesi normal taşıma hesabından farklı etkiler oluşturabilir. Bu koşullar biliniyorsa tasarımın başında paylaşılmalıdır. Net taşıma genişliği ile zincir muhafazaları dahil toplam dış genişlik yerleşim çiziminde ayrı gösterilir.
İki konveyör arasındaki geçiş boşluğu, palet veya kasanın taban yapısına uygun olmalıdır. Dönüş, kaldırma ya da yön değiştirme mekanizmasına bağlanan hatlarda yükün konumu ve duruş hassasiyeti değerlendirilir. Mekanik stop ve sensör konumları bu aktarım senaryosuna göre belirlenir. Bakım koridorları ile operatörün erişeceği alanlar da hat düzeninin bir parçasıdır.
Zincir hattının bakımı ve muhafazası
Zincir aktarım bölgeleri çalışma sırasında erişimi sınırlandıran uygun muhafazalarla korunmalıdır. Muhafazanın bakım için erişilebilir olması, kontrollerin düzenli yapılmasını kolaylaştırır. Zincir uzaması, dişli aşınması, gevşeyen bağlantılar ve hizalama sorunları izlenmelidir. Yağlama gereksinimi zincirin tipine ve çalışma ortamına göre belirlenir; ürün veya ambalajla istenmeyen temas oluşturmayacak şekilde uygulanır.
Zincir tahrikli konveyör fiyatı için gerekli bilgiler
Teklif için yükün ölçüsü, taban yapısı, birim ağırlığı ve hat üzerindeki maksimum toplam yük paylaşılmalıdır. Uzunluk, net genişlik, çalışma yüksekliği, hız ve günlük çalışma süresi de gereklidir. Zincir ve rulo düzeni, şase malzemesi, muhafazalar, sensörler ve bağlı makinelerle kontrol iletişimi fiyat kapsamını değiştirir. Mevcut bir sistemde değişim yapılacaksa dişli konumlarını gösteren ölçüler özellikle önemlidir.
Sık sorulan sorular
Her palet zincir tahrikli rulolu hatta taşınabilir mi? Paletin taban geometrisi, sağlamlığı ve ilerleme yönü uygun olmalıdır. En küçük ve en ağır palet için destek koşulları ayrı kontrol edilir.
Zincirli hat çift yönde çalışabilir mi? Uygun mekanik ve kontrol tasarımıyla değerlendirilebilir. Yön değiştirme sıklığı, yük ve bağlantı koşulları seçimde belirtilmelidir.
Rulo değiştirirken hangi ölçüler gerekir? Boru çapı ve boyuna ek olarak mil uçları, dişli tipi, sıra sayısı ve dişlilerin şaseye göre konumu ölçülmelidir.
Mevcut ürün bilgileri
| Ürün | Zincir Tahrikli Rulolu Konveyörler |
| Temel işlev | zincir ve dişlilerle rulolar arasında güç aktarımı |
| Uygulama alanı | palet, kasa ve endüstriyel yük transferi |
| Seçimde gerekli bilgiler | zincir tipi, rulo çapı, yük dağılımı |
| Teknik kontrol noktası | zincir aktarım alanları uygun muhafazayla korunmalıdır |
