Palet Taşıma Konveyörleri

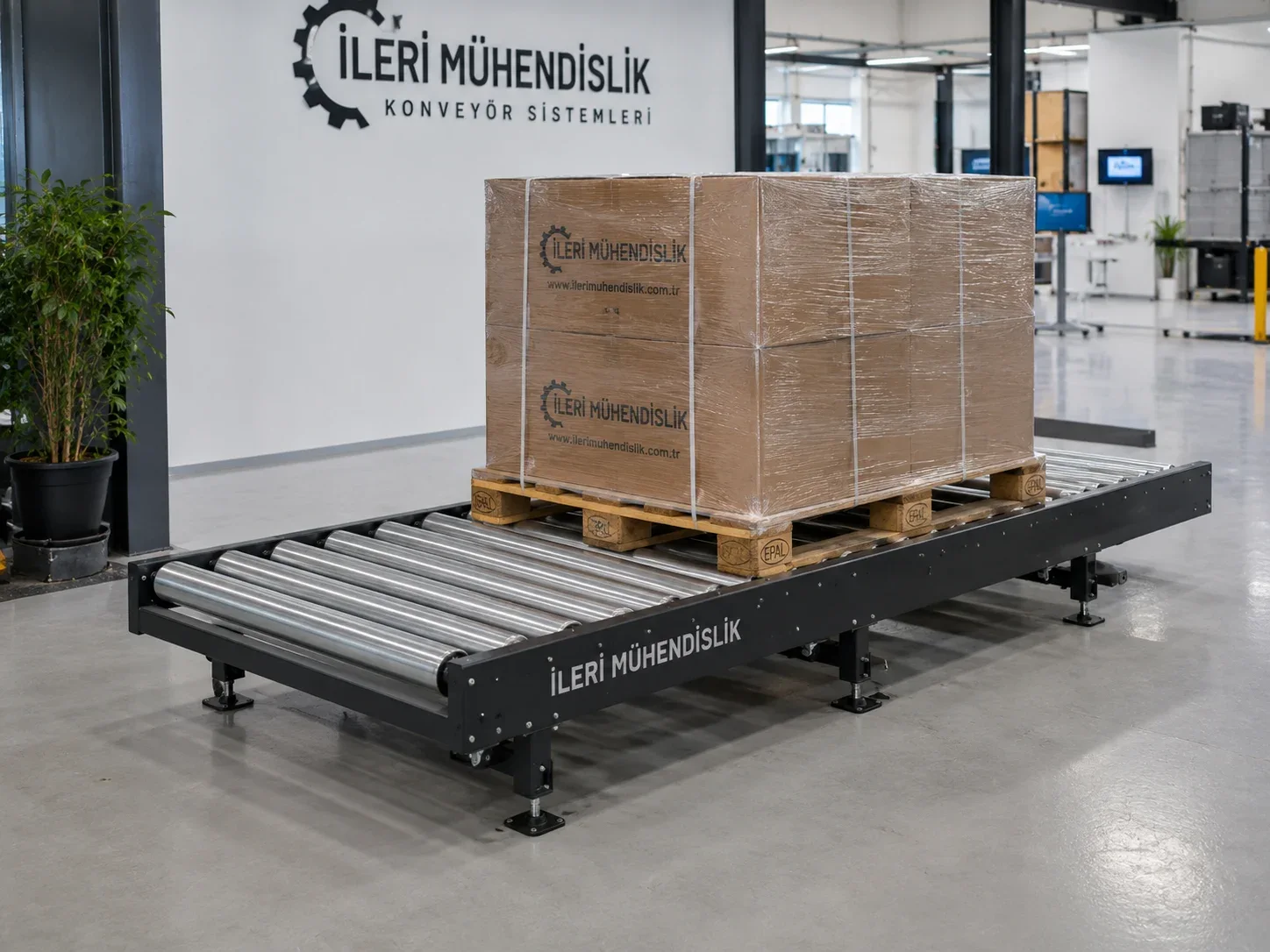

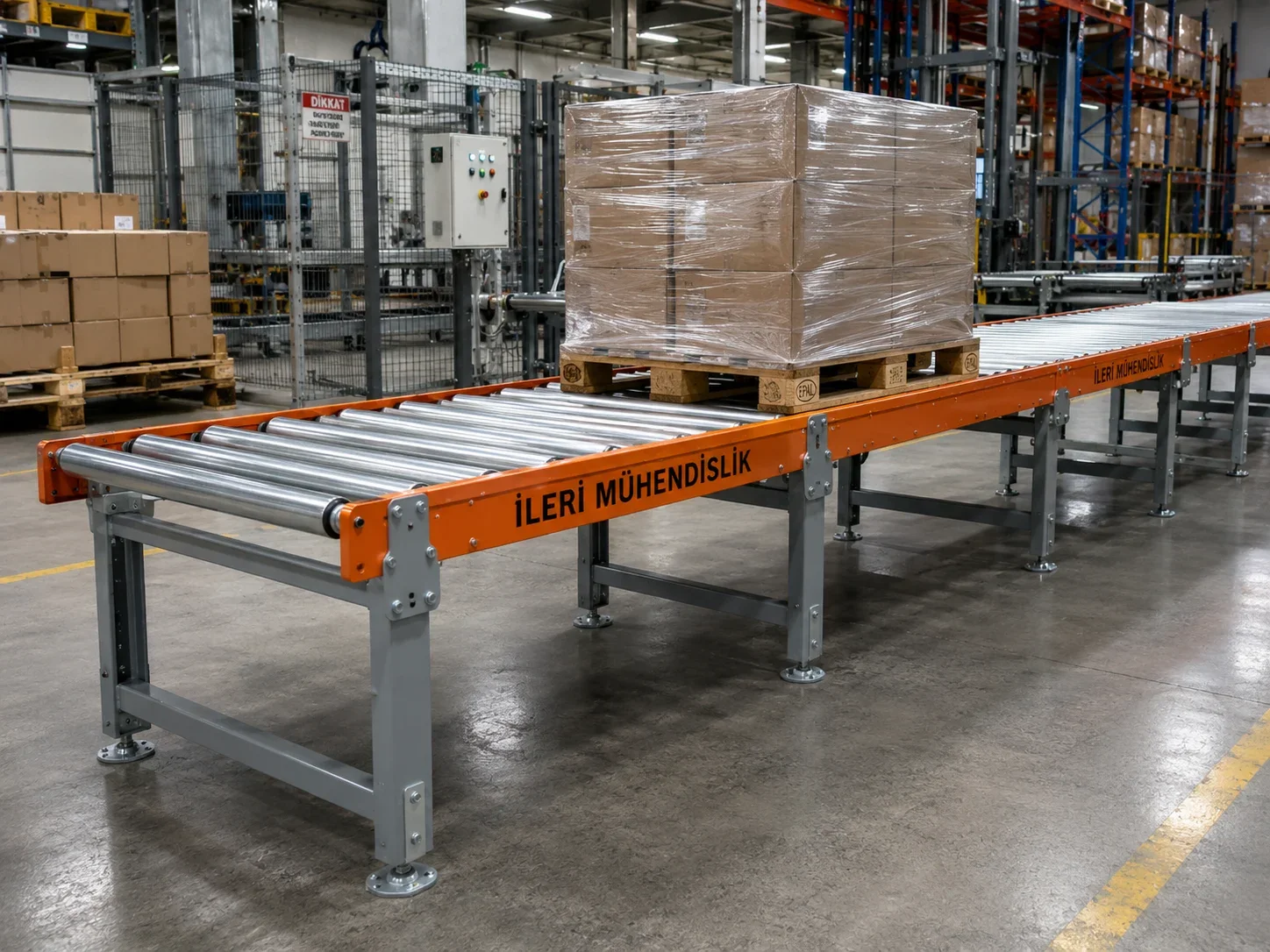

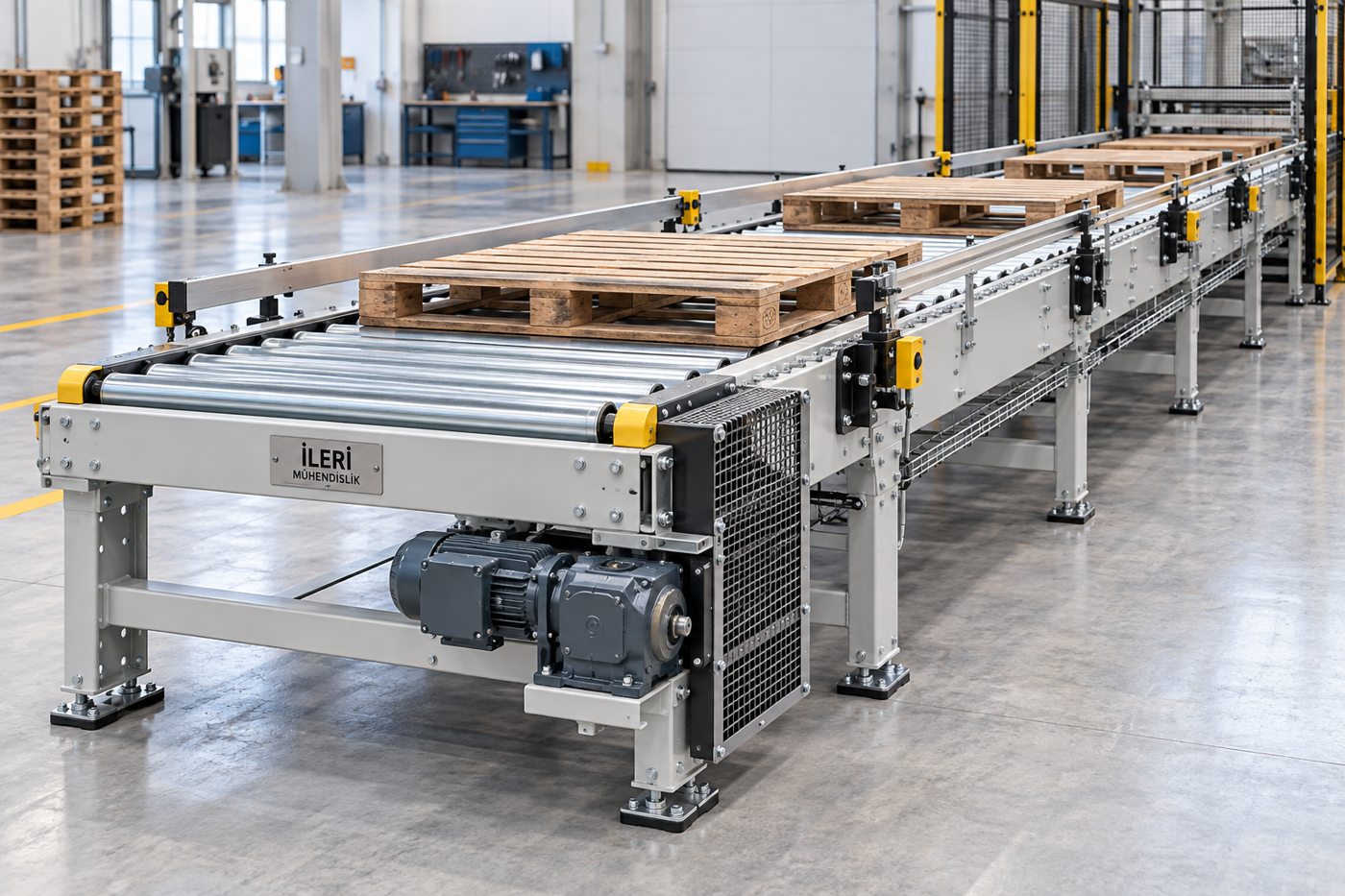

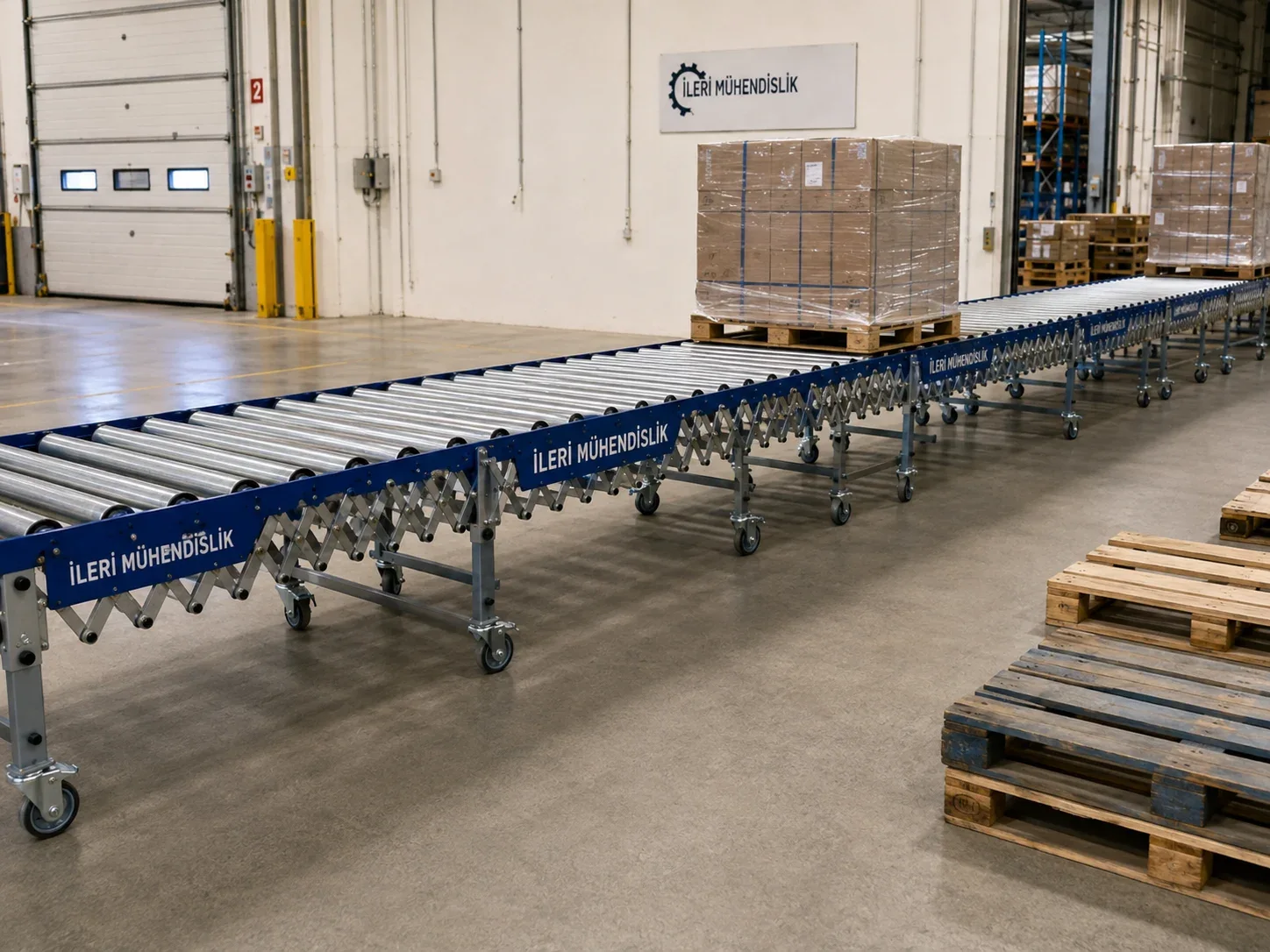

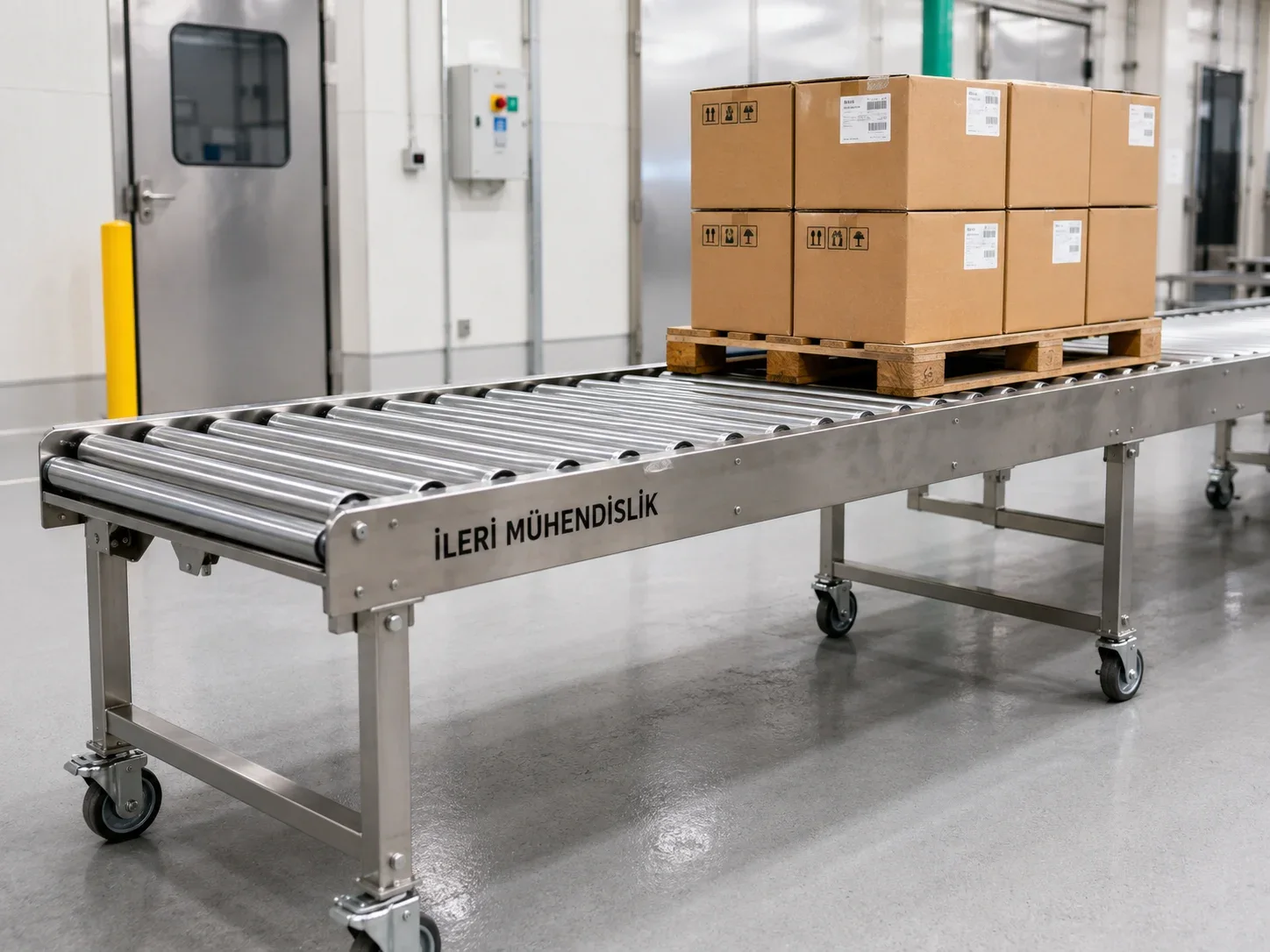

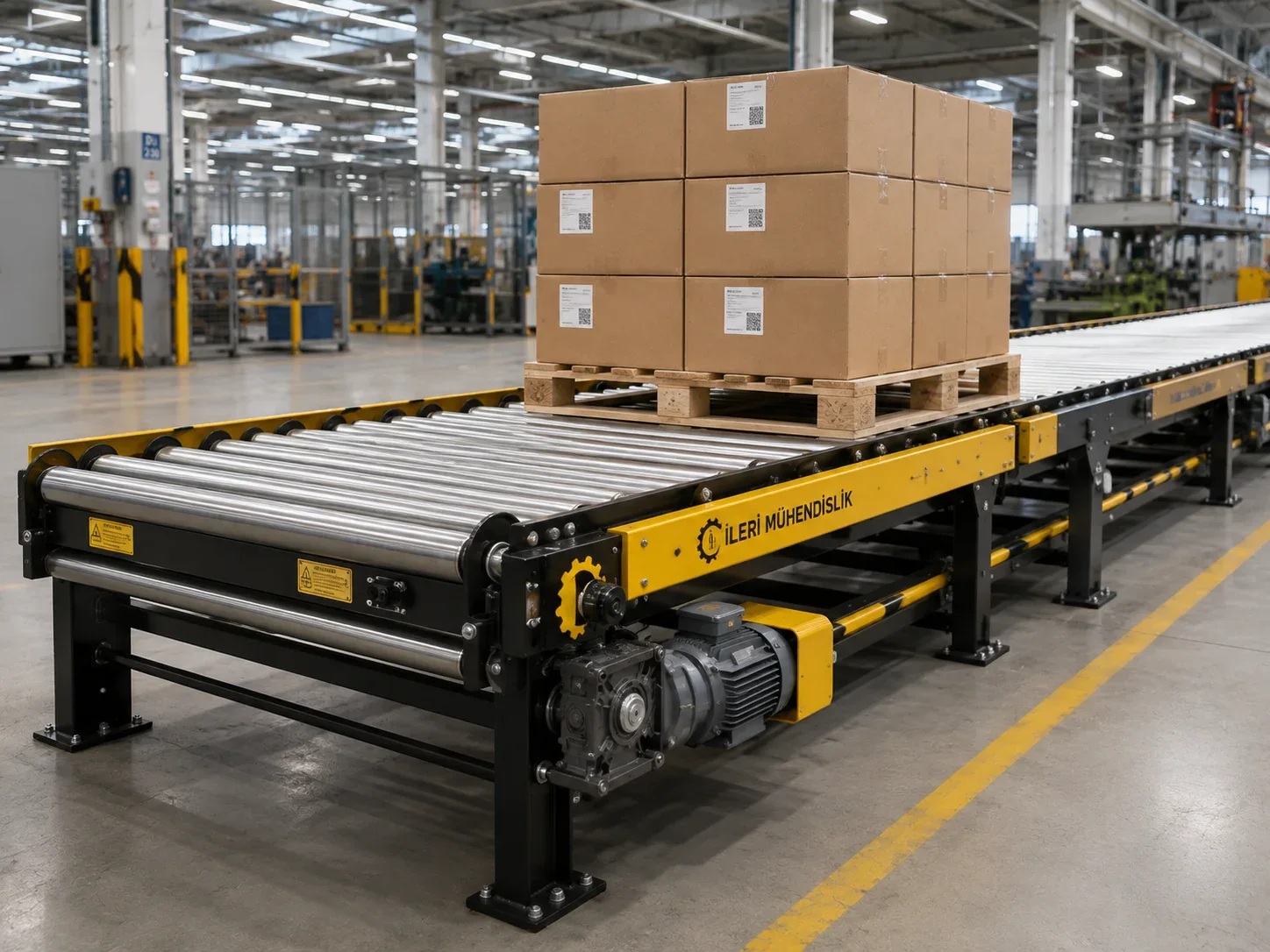

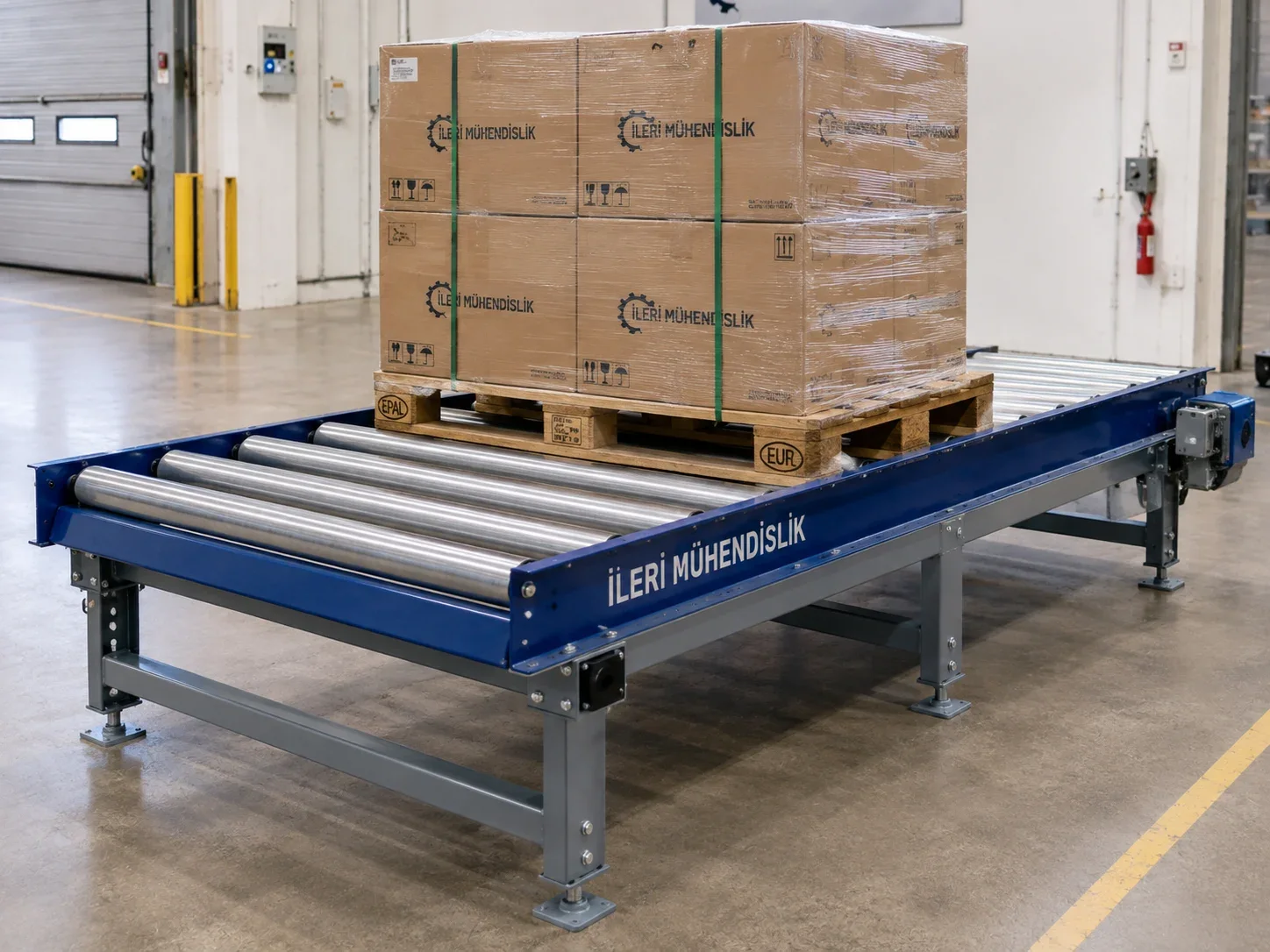

Palet Taşıma Konveyörleri Görsel Galerisi
Palet taşıma konveyörleri, paletli yükleri üretim sonu, ambalajlama, depo ve sevkiyat istasyonları arasında aktarmak için kullanılır. Taşıma yüzeyi paletin alt yapısına göre rulolu veya uygun zincirli bir düzenle oluşturulabilir. İleri Mühendislik, paletin ölçülerini ve toplam ağırlığını; taban kızakları, yük dağılımı, forklift erişimi ve bağlı makinelerin çalışma çevrimiyle birlikte değerlendirir. Paletli yükün hatta nasıl bırakılacağı ve nasıl alınacağı tasarımın temel parçalarıdır.
Palet taşıma konveyörleri için taban yapısı
Paletin dış uzunluğu ve genişliği, konveyör seçimi için gerekli ancak tek başına yeterli olmayan bilgilerdir. Alt tahtaların, kızakların veya ayakların konumu yükün hangi taşıma elemanlarına aktarılacağını belirler. Aynı dış ölçüye sahip farklı paletler, aynı rulolu düzende eşit destek almayabilir. Paletin taşıma yönü değiştiğinde temas noktaları da değişeceği için giriş yönü açıkça belirtilmelidir.
Ahşap, plastik veya metal paletlerin taban rijitliği ve yüzey davranışı farklı olabilir. Kırık tahta, eğilmiş ayak, dışarı taşan bağlantı veya sarkan ambalaj hat üzerinde takılmaya yol açabilir. Kullanılacak paletlerin kabul koşulları ve ölçü değişkenliği proje başında tanımlanmalıdır. En küçük palet ile en ağır yüklü paletin destek koşulları ayrı ayrı kontrol edilerek ürün çeşitliliği hesaba katılır.
Rulolu ve zincirli taşıma düzeni

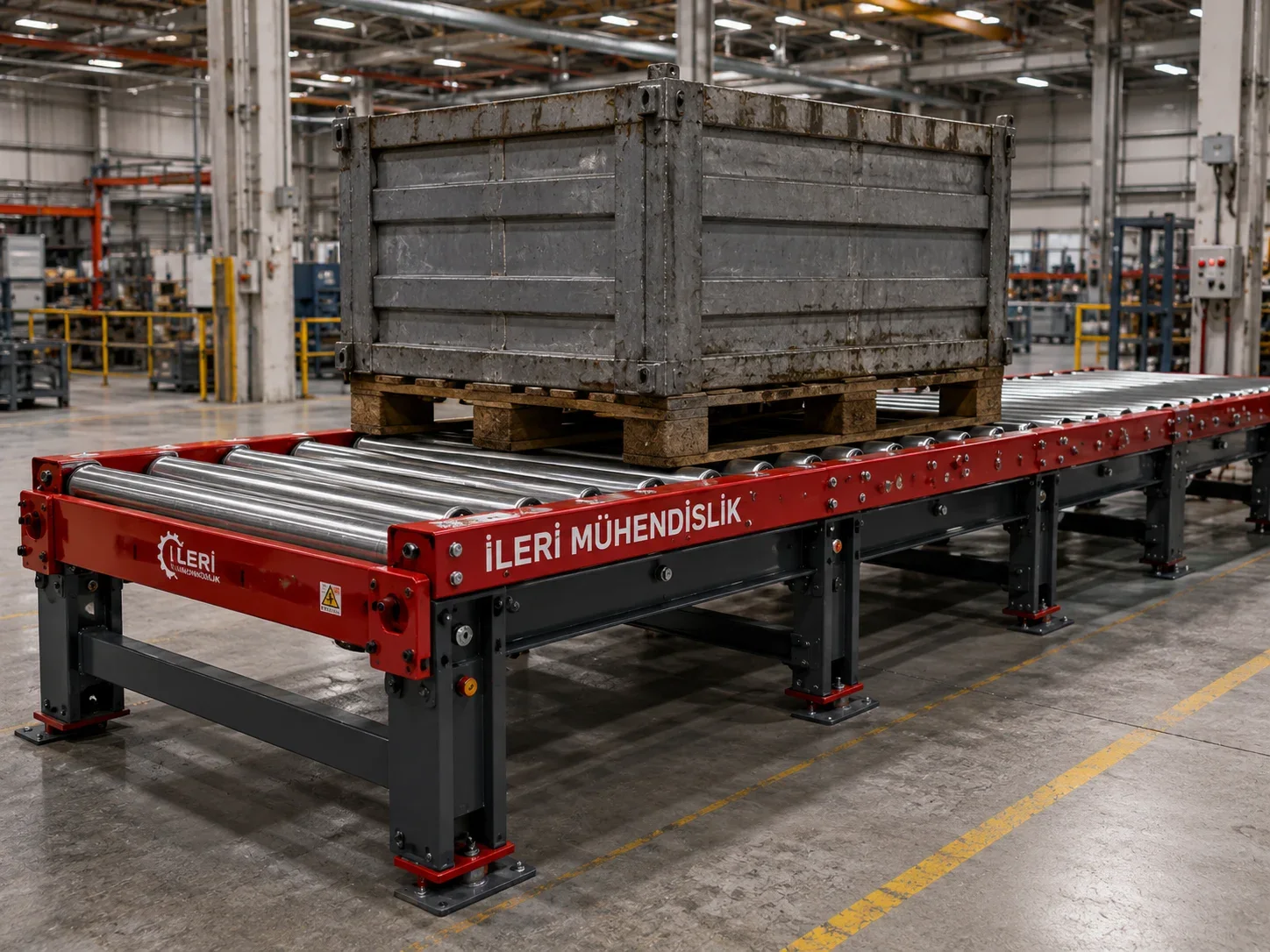

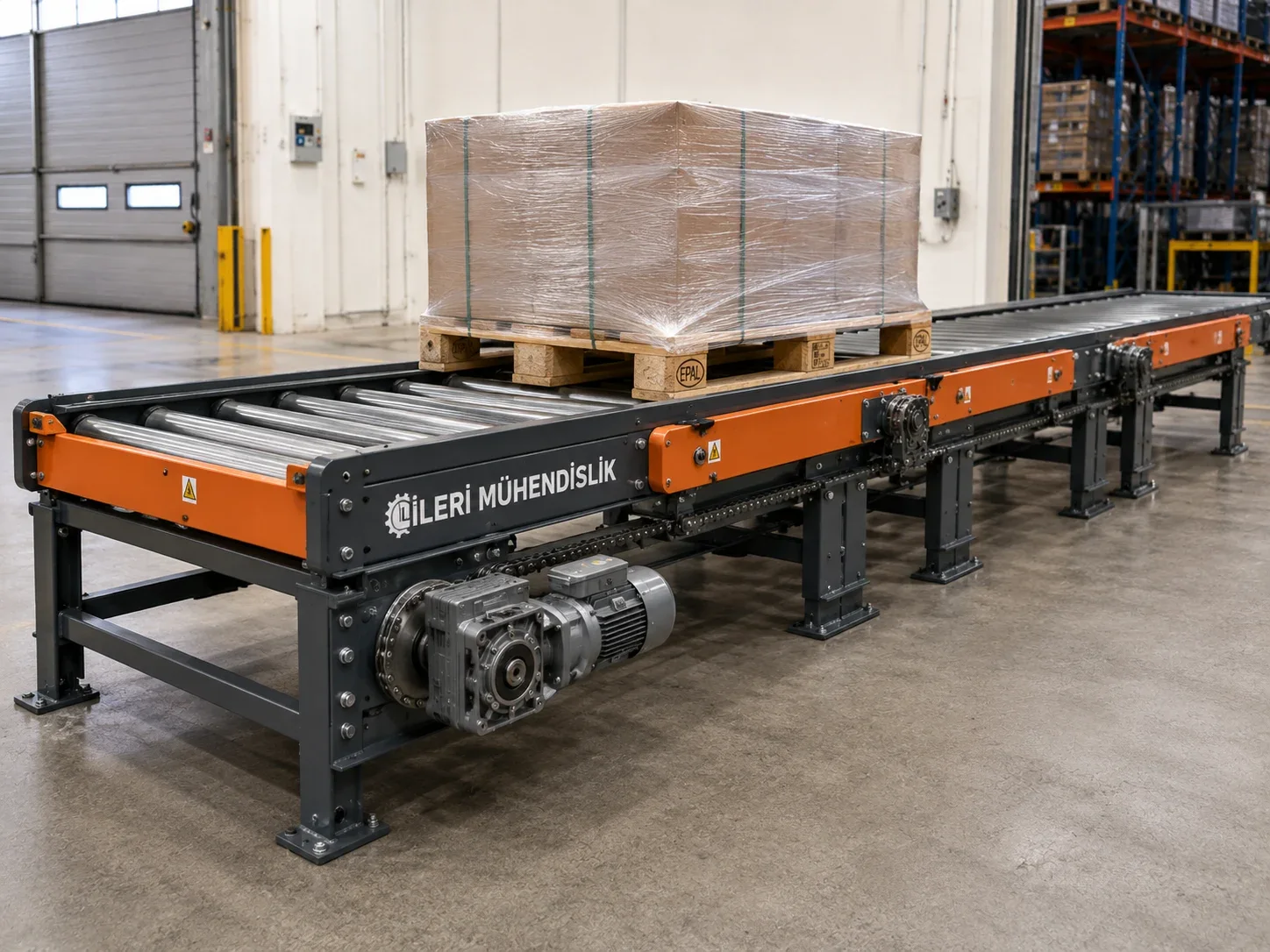

Rulolu sistemde palet tabanı, hareket boyunca yeterli sayıda rulo üzerinde desteklenmelidir. Rulo çapı, boru ve mil yapısı ile rulman düzeni yükün gerçek dağılımına göre seçilir. Zincirli taşıma yüzeyinde ise zincir hatlarının konumu paletin taşıyıcı alt elemanlarıyla uyumlu olmalıdır. Bu iki yöntemin seçimi yalnızca toplam ağırlığa değil, paletin alt geometrisine ve gerekli transfer hareketine bağlıdır.
Bir paletin düz ilerlemesi ile yandan aktarılması aynı mekanik düzeni gerektirmez. Yön değiştirme, kaldırma veya başka bir konveyöre transfer ihtiyacı varsa paletin hangi noktalardan destekleneceği yeniden incelenir. Transfer boyunca yükün dengesini koruyacak bir yerleşim oluşturulmalıdır. Palet üzerindeki yükün yüksekliği ve ağırlık merkezinin kaymış olması da bu değerlendirmeyi etkiler.
Forkliftle yükleme ve boşaltma
Forklift erişimi için çatalın yaklaşma yönü, kaldırma yüksekliği ve güvenli manevra alanı belirtilmelidir. Paletin konveyöre darbe ile bırakılması, normal taşıma yükünden farklı zorlanmalar doğurabilir. Giriş bölümünün yapısı ve destek düzeni bu çalışma koşulları dikkate alınarak seçilir. Forkliftin konveyör şasesine veya sensörlere temas etmesini önleyecek yerleşim ayrıntıları ayrıca değerlendirilir.
Operatörün paleti hangi konuma bırakacağı görünür ve anlaşılır olmalıdır. Paletin fazla dışarı taşması veya çapraz durması aktarımı etkileyebilir. Yükleme alanında ürün varlığının algılanması, boş paletle yüklü paletin ayırt edilmesi veya hat hazır bilgisinin gösterilmesi gerekiyorsa kontrol kapsamına dahil edilir. İnsan ve araç trafiğinin konveyör hareketiyle çakıştığı bölgeler bütün hat düzeniyle birlikte ele alınır.

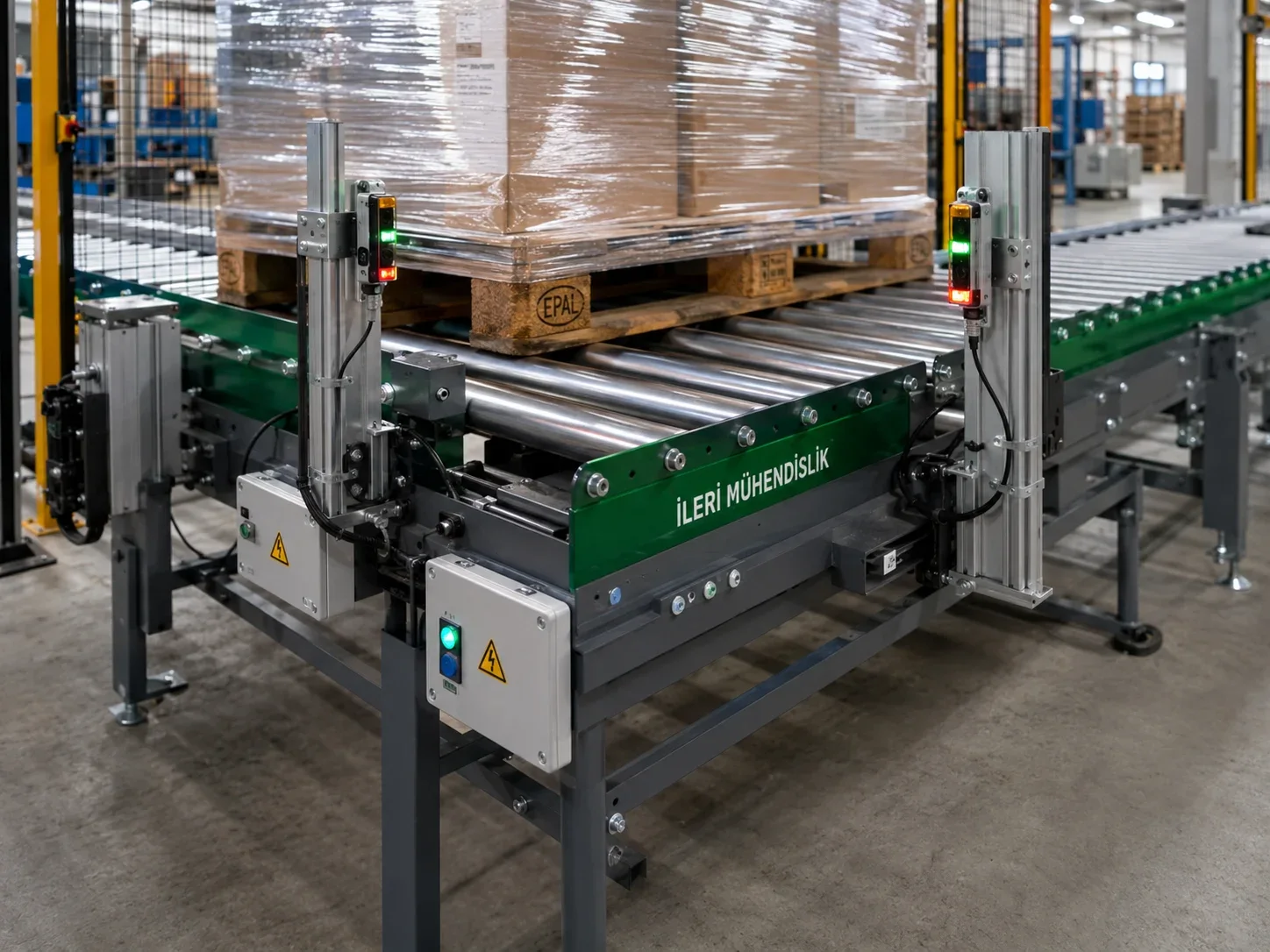

Durdurma, biriktirme ve otomasyon
Paletin hat sonunda durdurulması, yalnızca bir mekanik engele çarpması olarak düşünülmemelidir. Yük kütlesi, hareket hızı ve duruş sırasında ürünün dengesi birlikte değerlendirilir. Kontrollü yavaşlama, konum algılama veya ayırma ihtiyacı çalışma senaryosuna göre belirlenir. Streçleme, çemberleme ya da etiketleme istasyonuna girişte istenen palet konumu açıkça tarif edilmelidir.
Birden fazla paletin hatta beklemesi gerekiyorsa bölgelerin uzunluğu, sensör yerleri ve sonraki istasyonun kabul durumu tanımlanır. Toplam hat yükü, tek palet ağırlığından farklı bir seçim bilgisidir. Enerji kesintisi veya makine hatasında yüklerin nasıl bekleyeceği ve yeniden nasıl hareket edeceği kontrol planında yer alır. Böylece mekanik düzen ile otomasyon kapsamı aynı taşıma senaryosuna hizmet eder.
Şase, zemin ve bakım erişimi
Ayak aralıkları ve zemine bağlantılar palet yükünün konumuna göre değerlendirilir. Zemin düzlüğü, taşıyıcılığı ve mevcut ankraj imkânı kurulum planında dikkate alınmalıdır. Tahrik parçalarına, rulolara ve sensörlere bakım erişimi bırakılır. Hareketli aktarma bölgeleri uygun muhafazalarla korunur. Rulo ve zincir aşınması, gevşeyen bağlantılar, palet kalıntıları ve algılama noktalarındaki kirlenme düzenli kontrol edilmelidir.
Palet taşıma konveyörü fiyatı için gerekli bilgiler
Teklif için palet ölçüsü, taban çizimi veya fotoğrafı, maksimum yüklü ağırlık ve aynı anda taşınacak palet sayısı paylaşılmalıdır. Hat uzunluğu, kotlar, hız, çevrim süresi ve giriş-çıkış yönleri diğer temel bilgilerdir. Yan transfer, kaldırma, biriktirme ve bağlı makine iletişimi fiyat kapsamını değiştirir. Forklift manevra alanını gösteren yerleşim krokisi çözümün uygulanabilirliğini değerlendirmeyi kolaylaştırır.
Sık sorulan sorular
Aynı hatta farklı palet tipleri taşınabilir mi? Her paletin taban desteği, dış ölçüsü ve algılanma koşulları uygun olmalıdır. Tipler arasındaki farklar tasarım aşamasında paylaşılmalıdır.
Boş palet ile yüklü palet aynı sistemde ilerler mi? Her iki durumun tutunma, destek ve algılama davranışı kontrol edilerek değerlendirilebilir. Yalnızca maksimum yük bilgisi yeterli değildir.
Mevcut streçleme makinesine bağlanabilir mi? Kot, palet yönü, transfer boşluğu ve kontrol sinyalleri eşleştirilerek bağlantı düzeni oluşturulabilir.
Mevcut ürün bilgileri
| Ürün | Palet Taşıma Konveyörleri |
| Temel işlev | paletli yüklerin rulolu veya uygun zincirli sistemle aktarılması |
| Uygulama alanı | depo çıkışı ve üretim sonu transferi |
| Seçimde gerekli bilgiler | palet alt yapısı, toplam ağırlık, forklift erişimi |
| Teknik kontrol noktası | paletin taşıyıcı taban elemanları rulo yerleşimiyle uyumlu olmalıdır |
