40×80 (A) Sigma Profil — 12929
40×80 (A) Sigma Profil, 12929 ürün koduyla listelenen 10 mm kanal serisindeki kesittir. Bu kodun birim ağırlığı 2.760 kg/m, kesit alanı 1018.5 mm² olarak katalogda yer alır.
İki eksenli rijitlik değerlendirmesi
40×80 kesit döndürüldüğünde yükün etkidiği eksen de değişir. Atalet değerleri, teknik çizimdeki eksen yönleriyle birlikte okunmalı; uzun yüzün kullanımı montaj planında gösterilmelidir.

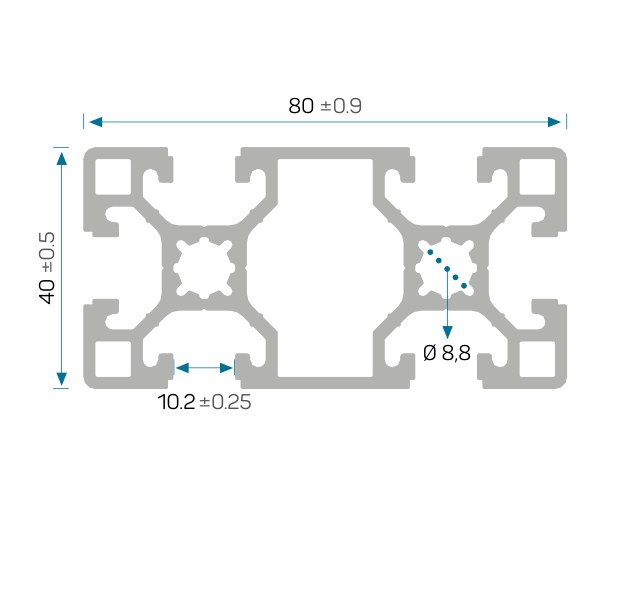

Kesit değerleri ve ölçülü çizim
| Ürün kodu | 12929 |
| Kesit adı | 40×80 (A) |
| Kanal | 10 mm |
| Birim ağırlık | 2.760 kg/m |
| Kesit alanı | 1018.5 mm² |
| Ix | 17.494 cm⁴ |
| Iy | 68.253 cm⁴ |
| Wx | 8.747 cm³ |
| Wy | 17.063 cm³ |
12929 kodunun montaj notları
A varyantının et ve iç boşluk yapısı kesit çiziminde gösterilir. Birleşimde kullanılan somun, köşe bağlantısı ve uç işlemleri kanal serisiyle birlikte ele alınmalıdır.
10 kanal sigma profil seçenekleri
Uygun kanal somunlarını inceleyin
Kaynak: SigmaTeknik / Can Alüminyum 2021 kataloğu, s. 30.
