45×45 (S) Sigma Profil — 6190
45×45 (S) Sigma Profil, 6190 ürün koduyla listelenen 10 mm kanal serisindeki kesittir. Bu kodun birim ağırlığı 1.662 kg/m, kesit alanı 613.31 mm² olarak katalogda yer alır.
45 serisi konstrüksiyon düğümleri
45×45 profil, aynı serideki dikme ve traverslerin birleşiminde kesit varyantıyla birlikte seçilir. Hafif, standart veya ağır yapıları ayırt etmek için kod ve kesit çizimini karşılaştırın.

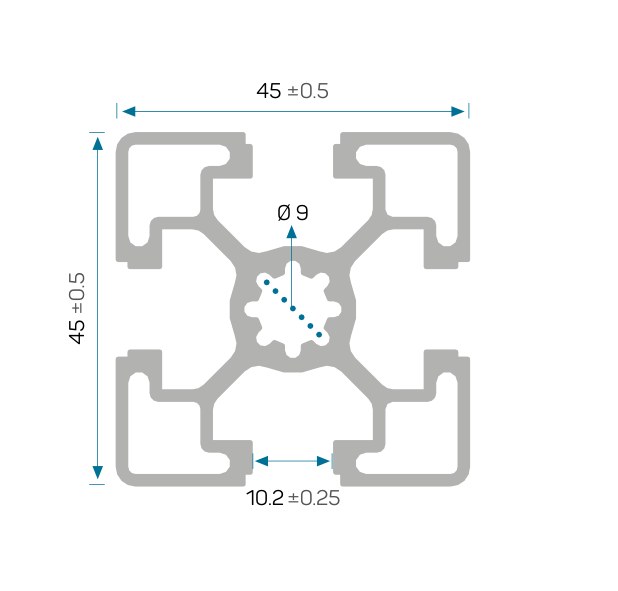

Kesit değerleri ve ölçülü çizim
| Ürün kodu | 6190 |
| Kesit adı | 45×45 (S) |
| Kanal | 10 mm |
| Birim ağırlık | 1.662 kg/m |
| Kesit alanı | 613.31 mm² |
| Ix | 11.577 cm⁴ |
| Iy | 11.577 cm⁴ |
| Wx | 5.145 cm³ |
| Wy | 5.145 cm³ |
6190 kodunun montaj notları
S varyantını aynı dış ölçüdeki diğer katalog seçeneklerinden kodla ayırın. Kesim boylarının yanında kanal yönünün gösterilmesi, birden fazla profilin birleştiği düğümlerde montajı kolaylaştırır.
10 kanal sigma profil seçenekleri
Uygun kanal somunlarını inceleyin
Kaynak: SigmaTeknik / Can Alüminyum 2021 kataloğu, s. 32.
