Ağır Yük Konveyör Ruloları

Ağır Yük Konveyör Ruloları Görsel Galerisi

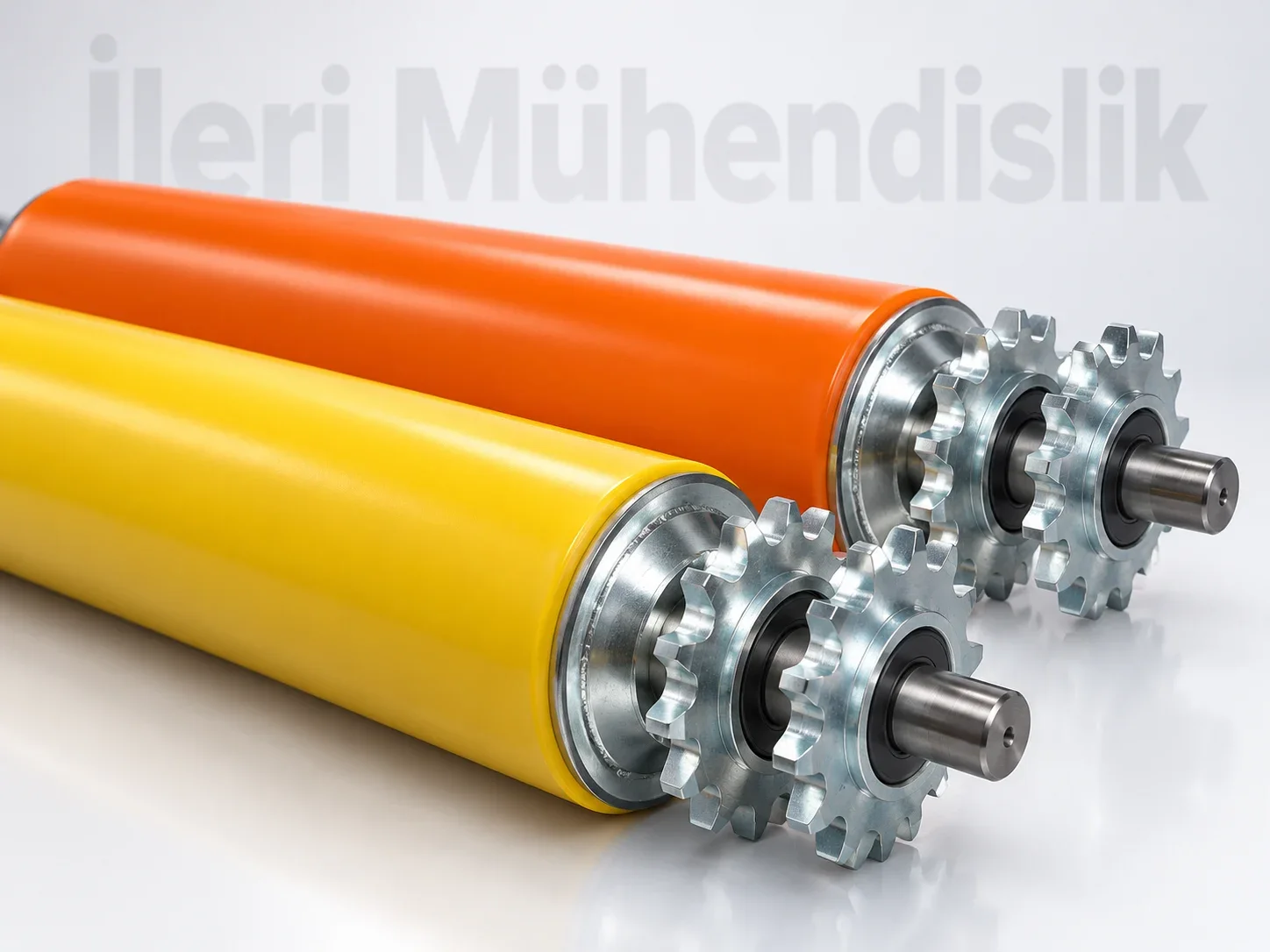

Ağır Yük Konveyör Ruloları — 2. görsel — Ürün gövdesi ve uygulama örneği

Ağır Yük Konveyör Ruloları — Ağır yük rulosunda ürün ağırlığının rulolar ve şase üzerindeki gerçek dağılımı belirleyicidir. Büyük çap veya çift sıra dişli tek başına taşıma kapasitesi garantisi değildir. Aşağıdaki çift sıra dişli örnekleri, ağır yük hatlarında değerlendirilebilen aktarma seçeneklerinden birini açıklar.

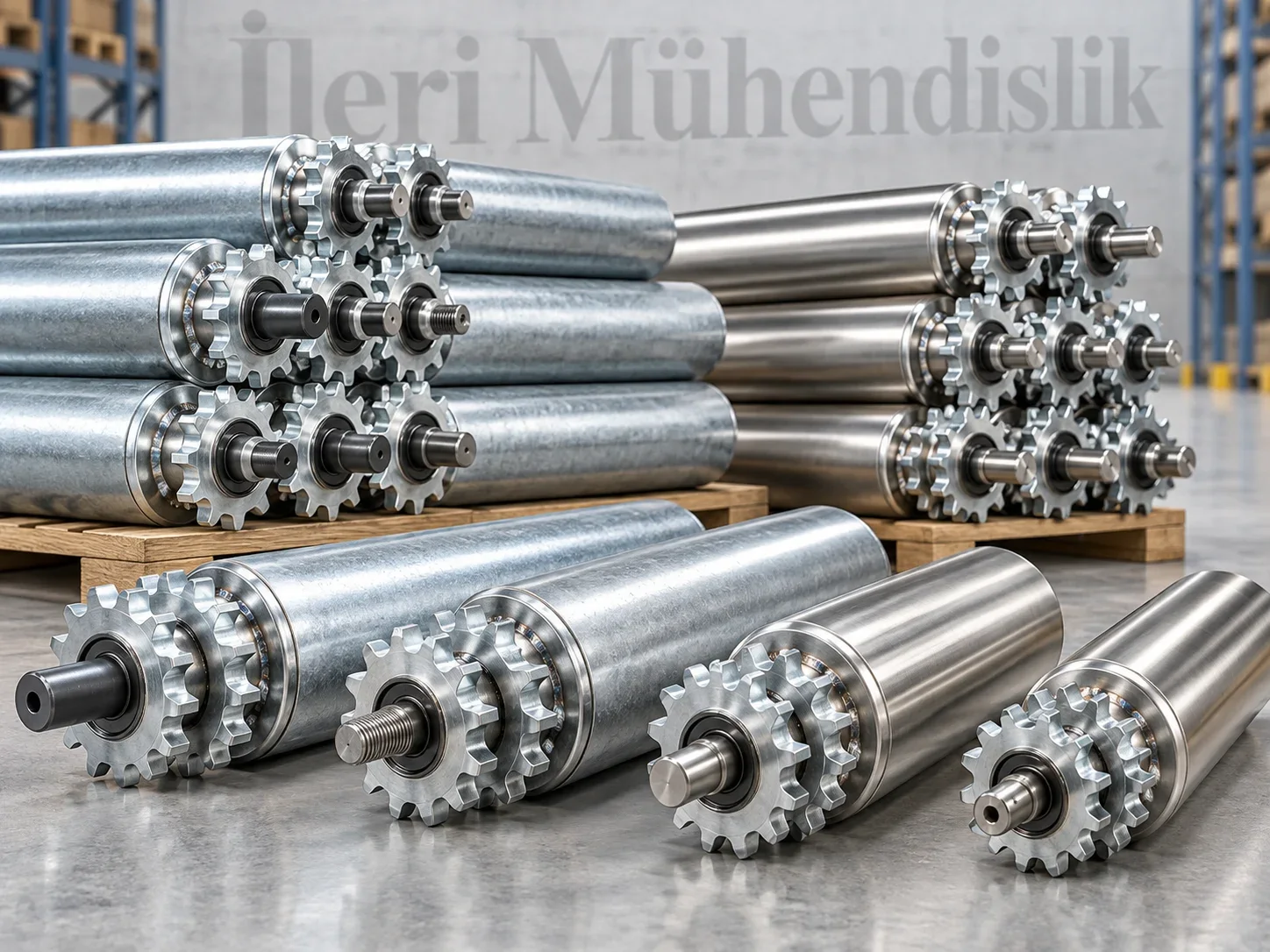

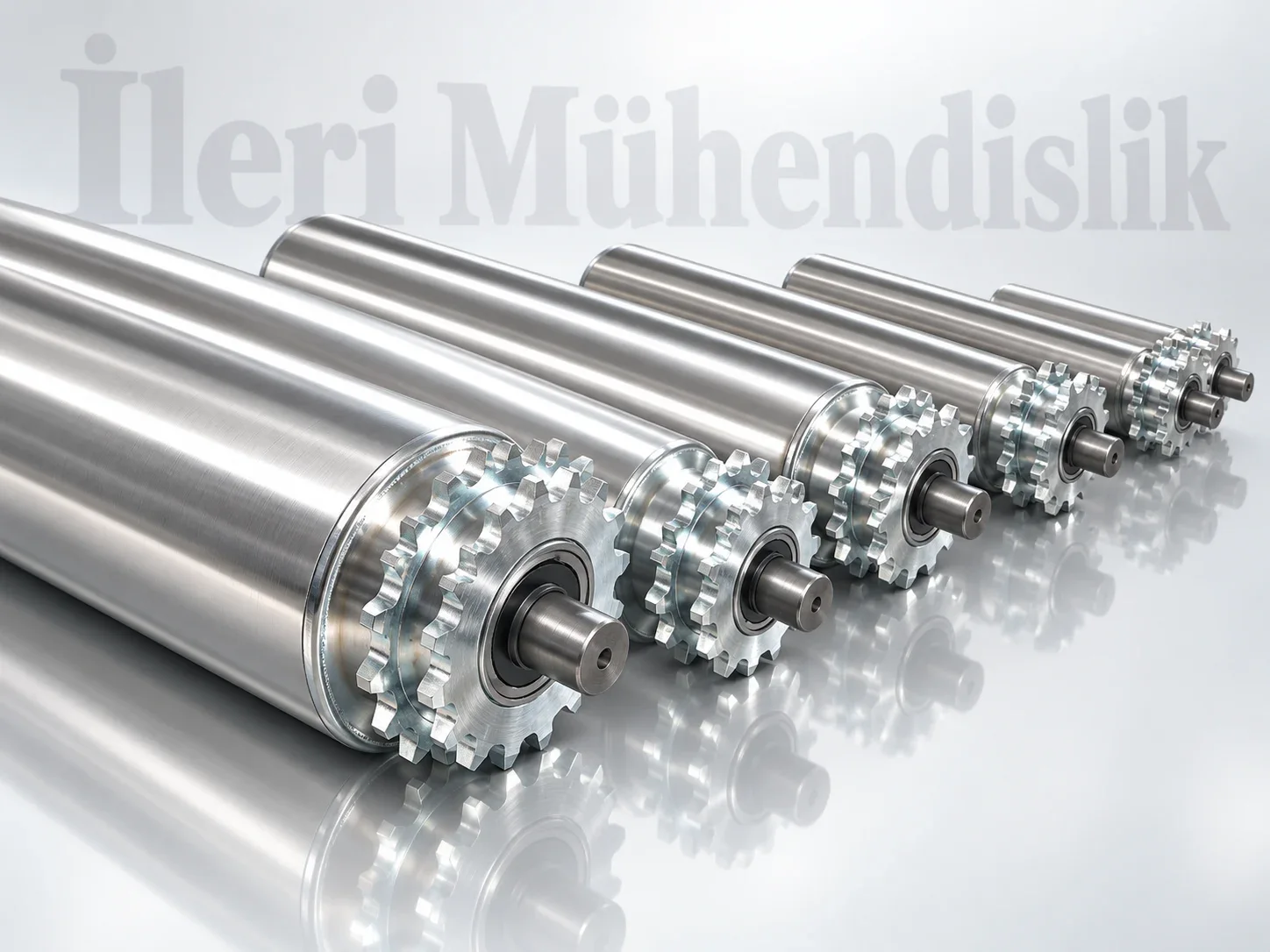

Çift sıra dişli konveyör rulosu, zincir tahrikli rulolu konveyörlerde dönme hareketinin bir rulodan diğer ruloya aktarılması amacıyla kullanılan özel tahrikli rulo tipidir. Rulonun bir tarafında yan yana iki zincir dişlisi bulunur. Bir dişli önceki rulodan hareket alırken diğer dişli hareketi sonraki ruloya aktarabilir. Bu yapı özellikle palet, ağır kasa, metal parça ve yüksek taşıma kapasitesi gerektiren sistemlerde yaygın olarak kullanılır.

Çift Sıra Dişli Konveyör Rulosu Nedir?

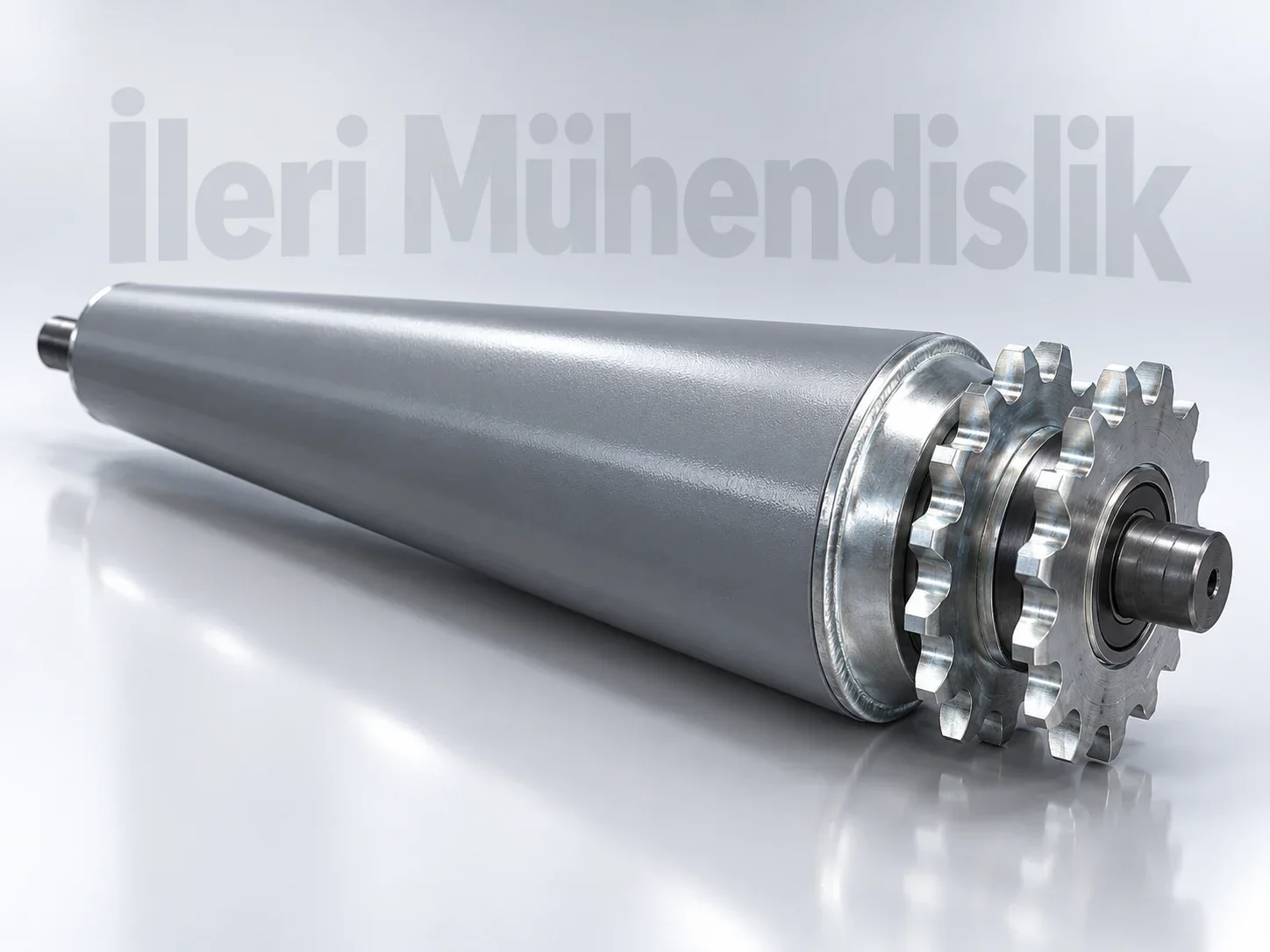

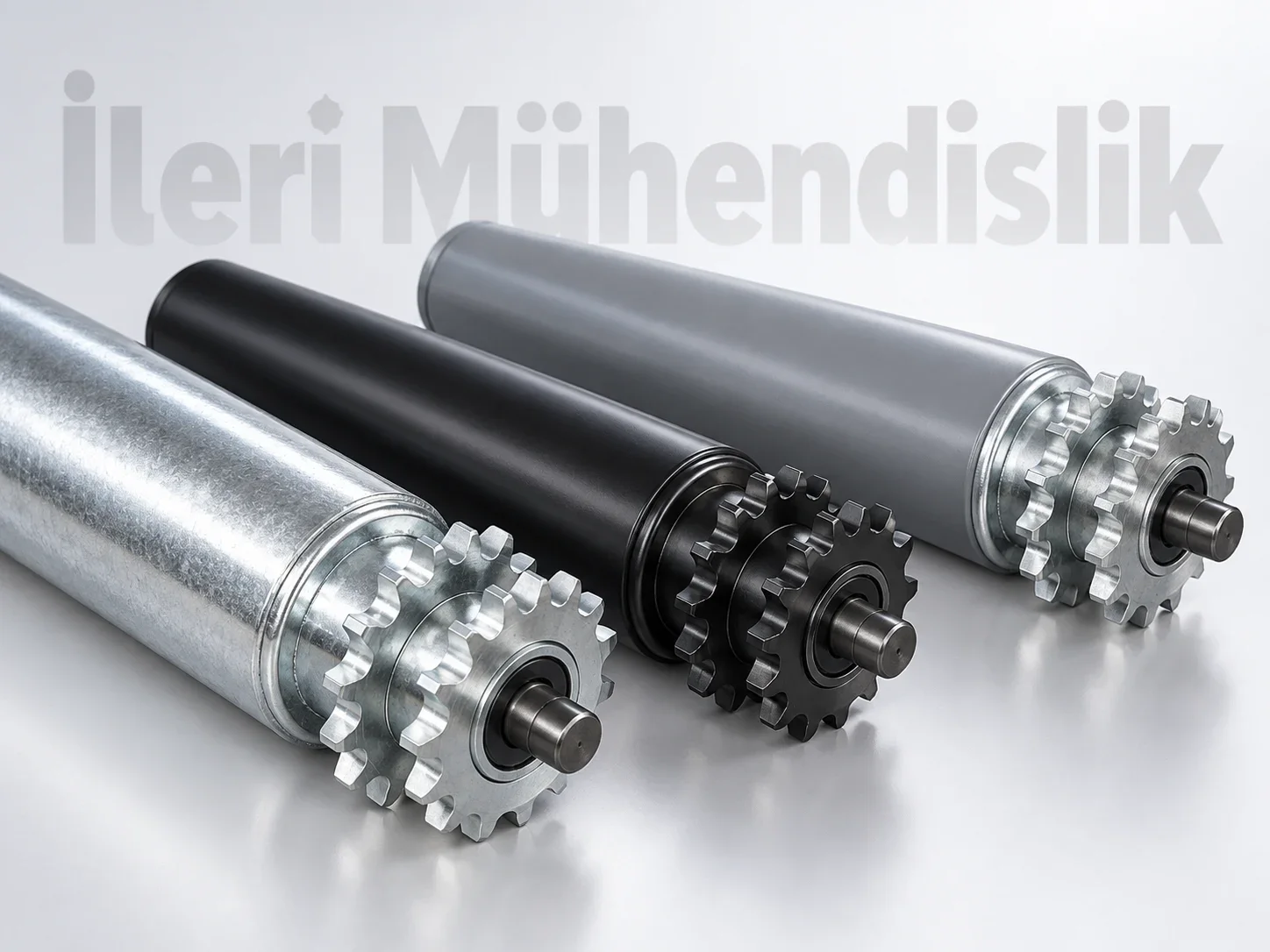

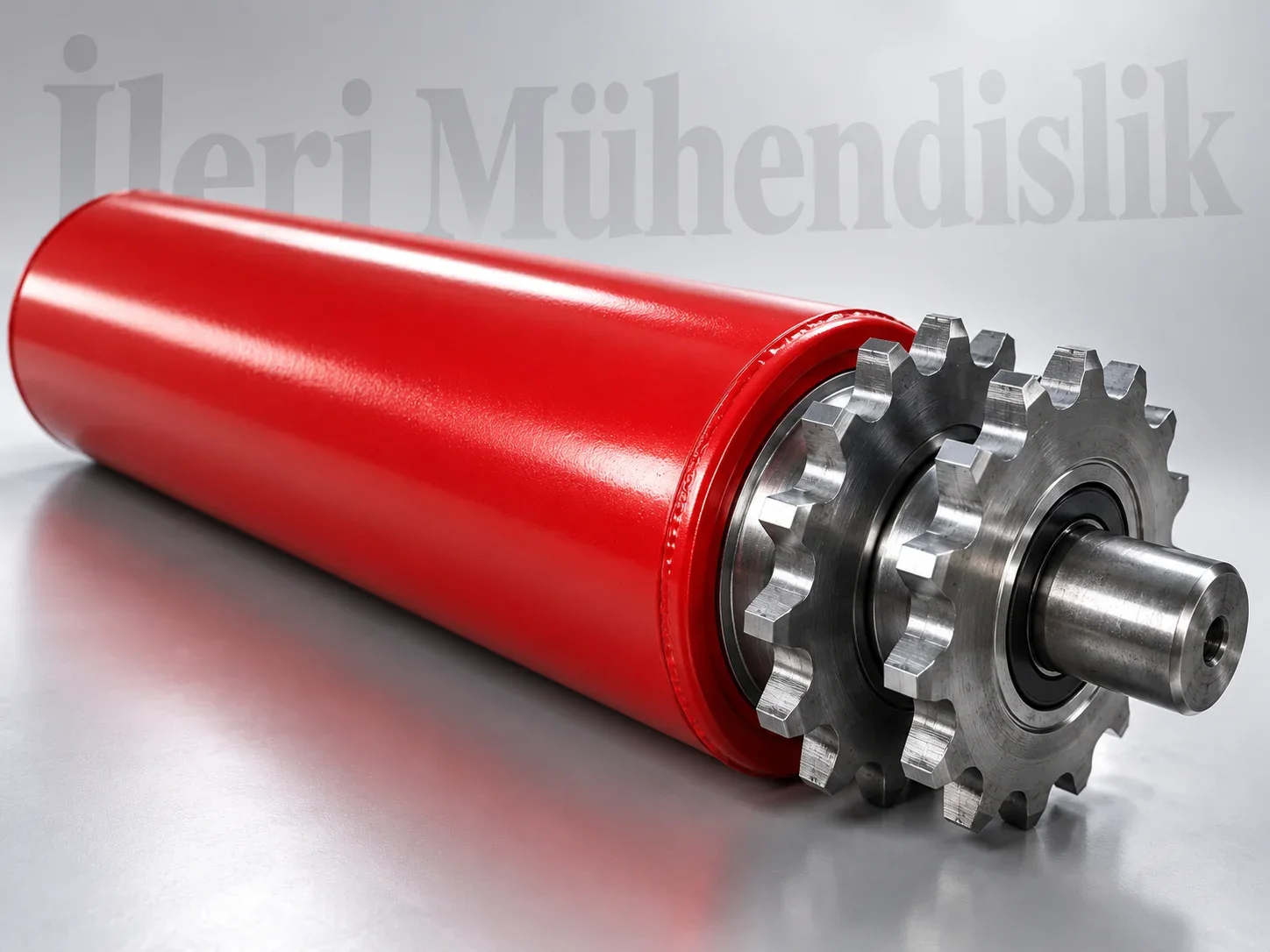

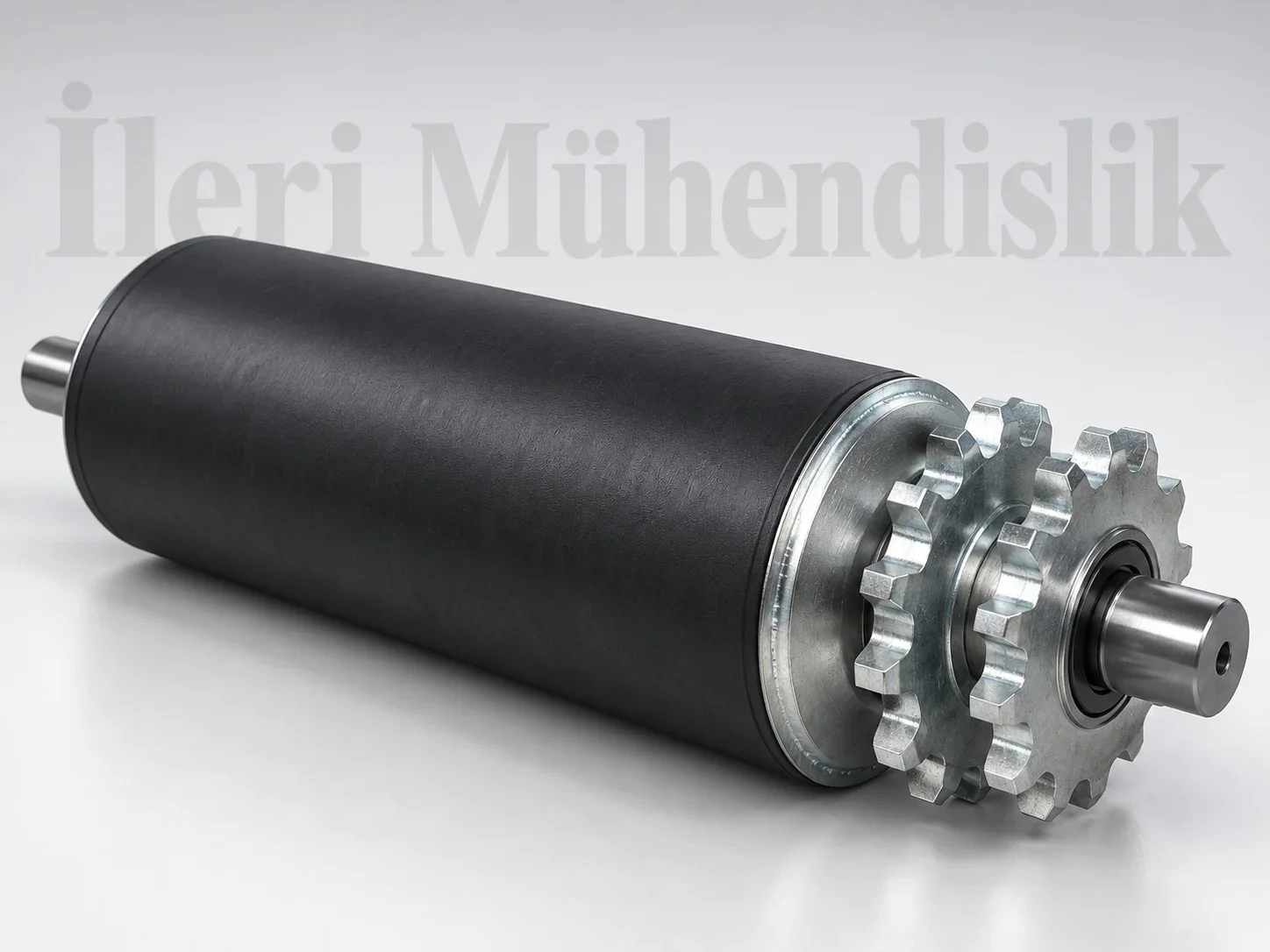

Çift sıra dişli konveyör rulosunda rulo gövdesinin tahrik tarafında iki ayrı zincir dişlisi bulunur. Dişliler aynı eksen üzerinde yan yana konumlandırılır ve rulolar arasında kısa zincir bağlantıları oluşturulabilir.

Bu sayede bir rulodan alınan hareket bir sonraki ruloya iletilerek konveyör boyunca zincirleme bir tahrik sistemi oluşturulur.

Çift Dişli Rulo Nasıl Çalışır?

Motor-redüktörden gelen hareket ilk tahrik rulosuna aktarılır. İlk rulonun dişlilerinden biri motor tarafındaki zincirden hareket alırken diğer dişli sonraki ruloya hareket aktarır.

Sonraki ruloda da aynı sistem devam eder. Böylece her rulo bir önceki rulodan hareket alıp bir sonraki ruloya aktarabilir.

Çift Sıra Dişli Konveyör Rulosu Nerelerde Kullanılır?

Çift dişli rulolar özellikle ağır hizmet tipi rulolu konveyör sistemlerinde tercih edilir.

Palet taşıma konveyörleri
Ağır yük rulolu konveyörler
Metal parça taşıma hatları
Makine parçası transfer sistemleri
Otomotiv üretim hatları
Ağır kasa ve sandık taşıma
Robotlu paletleme hatları
Otomatik depo sistemleri
Üretim makineleri arası transfer hatları

Çift Dişli Rulo ile Tek Dişli Rulo Arasındaki Fark

Tek dişli ruloda yalnızca bir adet zincir dişlisi bulunur. Çift dişli ruloda ise aynı tarafta iki ayrı dişli bulunur.

Çift dişli yapı, rulodan ruloya kısa zincirlerle hareket aktarılması gereken sistemlerde önemli avantaj sağlar. Bir dişli giriş, diğer dişli ise çıkış aktarımı için kullanılabilir.

Rulodan Ruloya Zincir Aktarımı

Çift sıra dişli ruloların en önemli avantajlarından biri ruloların birbirine kısa zincirlerle bağlanabilmesidir. Bu sistemde uzun bir zincirin bütün konveyör boyunca hareket etmesi yerine rulolar gruplar halinde birbirine bağlanabilir.

Bakım gerektiğinde belirli bir rulo veya zincir bölümü üzerinde işlem yapılabilmesi mekanik açıdan avantaj sağlayabilir.

Çift Sıra Dişli Ruloda Dişli Seçimi

Dişli seçimi kullanılacak zincirin adımına ve aktarılması gereken torka göre yapılmalıdır. Zincir ve dişli aynı standarda uygun olmalıdır.

Diş sayısı değiştikçe dişlinin dış çapı da değişeceği için şase içerisinde yeterli mekanik boşluk bırakılması gerekir.

Zincir Ölçüsü Nasıl Belirlenir?

Kullanılacak zincirin ölçüsü toplam yük, motor torku, rulo sayısı ve çalışma süresine göre belirlenmelidir. Ağır yüklerde zincir üzerine gelen çekme kuvveti artar.

Zincirin kapasitesi kadar bağlantı baklaları, dişli kalitesi ve zincir gerginliği de sistem ömrünü etkiler.

Çift Dişli Rulo Çapı Nasıl Belirlenir?

Rulo çapı, taşınacak ürünün ağırlığına ve çalışma genişliğine göre belirlenmelidir. Palet ve ağır metal parçalarda daha büyük çaplı ve yüksek et kalınlıklı rulo boruları gerekebilir.

Rulo çapının yanında mil çapı ve rulman kapasitesi de birlikte değerlendirilmelidir. Ayrıntılı bilgi için rulo çapı nasıl belirlenir? sayfamızı inceleyebilirsiniz.

Çift Sıra Dişli Ruloda Mil Seçimi

Çift dişli rulolarda mil hem ürün yükü hem de zincir tahrikinden oluşan kuvvetlerin etkisi altındadır. Mil çapı rulo çalışma genişliği ve taşıma kapasitesine göre belirlenmelidir.

Özellikle uzun ve ağır yük taşıyan rulolarda mil sehimi kontrol edilmelidir. Detaylı bilgi için konveyör rulosu mil seçimi sayfamızı inceleyebilirsiniz.

Çift Dişli Ruloda Rulman Seçimi

Rulmanlar ürün ağırlığından kaynaklanan radyal yükün yanı sıra zincir gerginliğinden oluşan ilave kuvvetlere de maruz kalabilir.

Bu nedenle rulman seçimi yalnızca rulo başına düşen ürün ağırlığına göre yapılmamalıdır. Çalışma devri ve günlük çalışma süresi de dikkate alınmalıdır.

Ayrıntılı bilgi için konveyör rulosu rulman seçimi sayfamızı inceleyebilirsiniz.

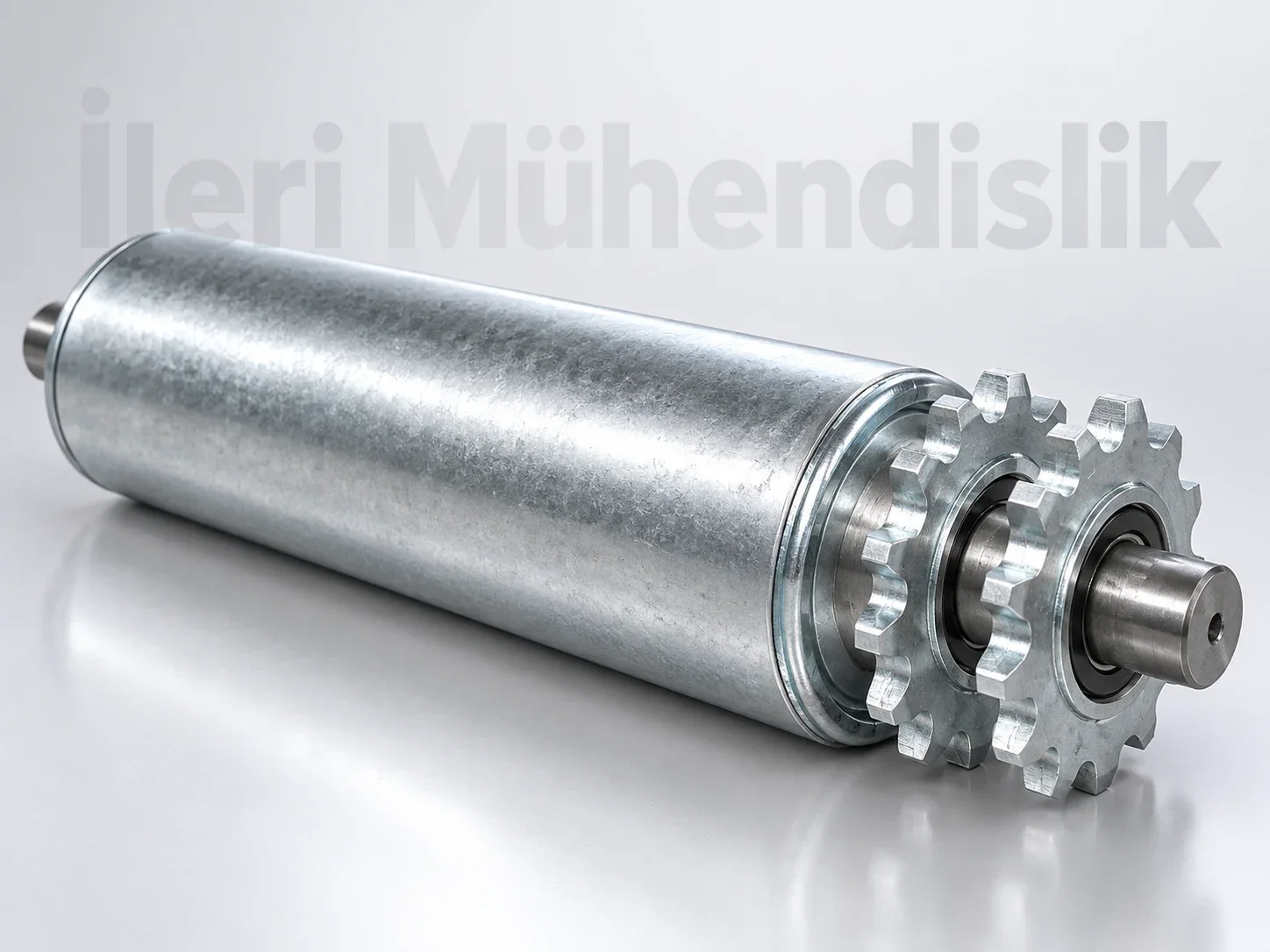

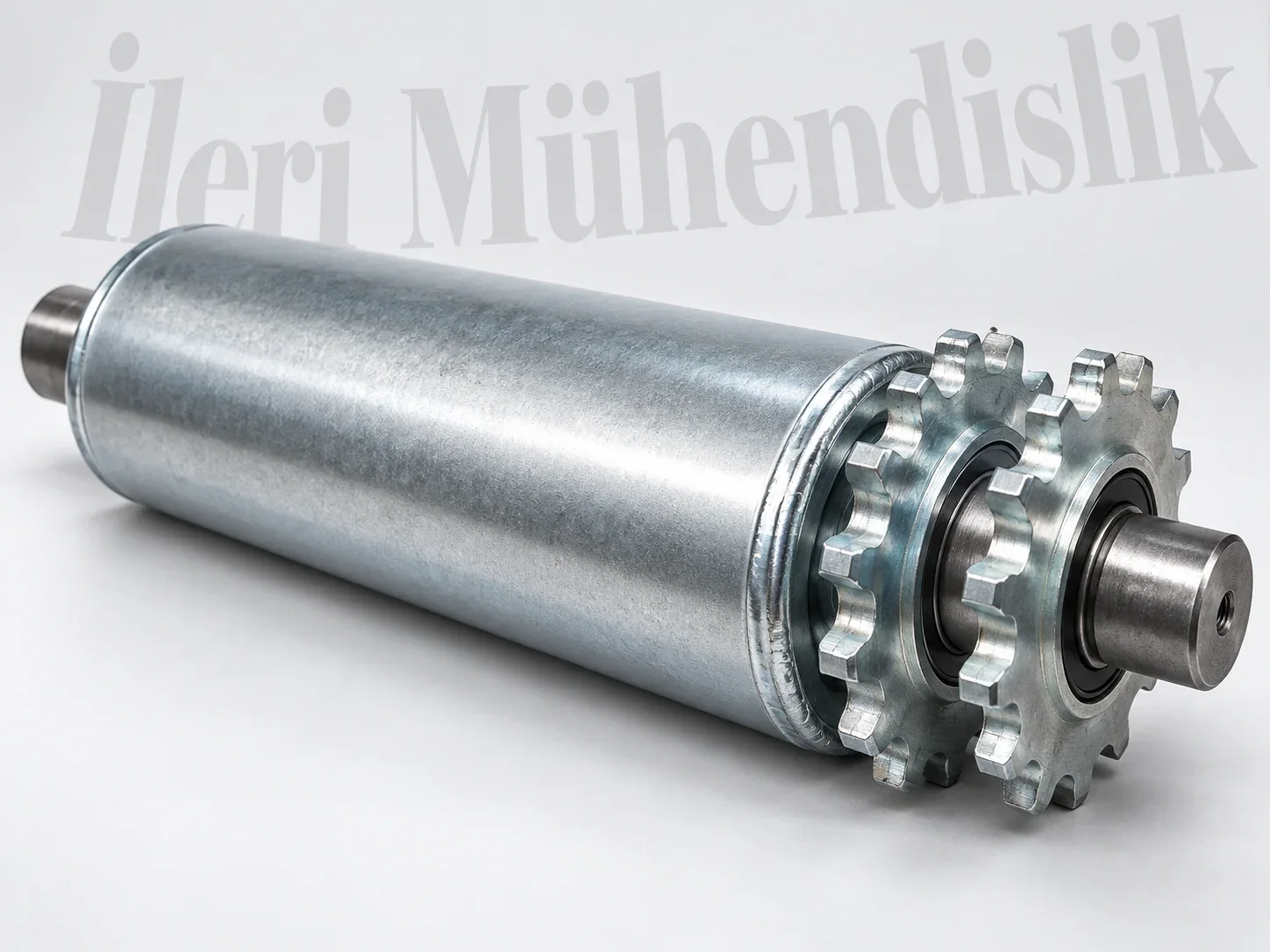

Galvaniz Çift Sıra Dişli Konveyör Rulosu

Standart sanayi ortamlarında galvaniz çelik gövdeli çift dişli rulolar kullanılabilir. Galvaniz yüzey rulo borusunun korozyona karşı korunmasına yardımcı olur.

Genel endüstriyel palet ve ağır yük hatlarında ekonomik bir seçenek oluşturabilir.

Paslanmaz Çift Sıra Dişli Konveyör Rulosu

Nemli veya korozyon riski bulunan çalışma alanlarında paslanmaz konveyör rulosu gövdesi kullanılabilir.

Zincir ve dişlilerin de ortam şartlarına uygun malzemeden seçilmesi sistem ömrü açısından önemlidir.

Palet Konveyörlerinde Çift Dişli Rulo

Palet rulolu konveyör sistemlerinde çift sıra dişli rulolar sık kullanılan tahrik çözümlerinden biridir.

Paletlerin yüksek ağırlığa sahip olması nedeniyle zincir aktarım sistemi yüksek tork avantajı sağlar. Rulo çapı ve rulo aralığı paletin alt kızaklarına göre belirlenmelidir.

Ağır Yük Konveyörlerinde Çift Dişli Rulo

Ağır yük rulolu konveyör sistemlerinde kalıp, metal parça, makine komponenti ve ağır kasaların taşınması için çift dişli rulolar kullanılabilir.

Bu uygulamalarda rulo borusu, rulman, mil ve zincir sistemi bir bütün olarak hesaplanmalıdır.

Çift Dişli Rulolarda Zincir Gerginliği

Zincir gerginliği sistemin düzgün çalışması açısından önemlidir. Gereğinden gevşek zincir diş atlamasına ve darbeli çalışmaya neden olabilir.

Aşırı gergin zincir ise rulmanlara, millere ve dişlilere gereksiz yük bindirerek aşınmayı hızlandırabilir.

Rulo Merkez Mesafesinin Önemi

Rulolar arasındaki merkez mesafesi, hem taşınan ürünün taban ölçüsüne hem de kullanılacak zincirin bağlantı geometrisine uygun olmalıdır.

Özellikle rulodan ruloya kısa zincir kullanılan sistemlerde rulo merkezleri üretim sırasında hassas şekilde korunmalıdır.

Çift Sıra Dişli Konveyör Rulosunun Avantajları

Rulodan ruloya kolay zincir aktarımı
Yüksek tork taşıma kabiliyeti
Palet ve ağır yük sistemlerine uygunluk
Tek bir motorla çok sayıda rulonun tahrik edilebilmesi
Farklı çap ve çalışma genişliklerinde üretim
Galvaniz veya paslanmaz gövde seçenekleri
Ağır hizmet tipi rulmanlarla üretilebilme
Endüstriyel otomasyon hatlarına uygunluk

Çift Dişli Konveyör Rulosu Ölçüsü Nasıl Verilir?

Rulo üretimi için boru dış çapı, rulo çalışma genişliği, toplam mil boyu, mil çapı, zincir ölçüsü, diş sayısı ve iki dişlinin konumu belirtilmelidir.

Mevcut bir rulonun aynısı üretilecekse özellikle dişli bölümünün önden ve yandan fotoğrafı ile ölçülerinin gönderilmesi doğru üretimi kolaylaştırır.

Çift Sıra Dişli Konveyör Rulosu Fiyatları

Çift sıra dişli konveyör rulosu fiyatları; rulo çapı, çalışma genişliği, boru et kalınlığı, mil çapı, rulman tipi, zincir ölçüsü, dişli yapısı ve üretim adedine göre değişir.

Paslanmaz gövde, ağır hizmet rulmanı veya özel dişli ölçüleri kullanılması toplam maliyeti etkileyebilir.

Projeye Özel Çift Sıra Dişli Konveyör Rulosu İmalatı

İleri Mühendislik olarak çift sıra dişli konveyör rulolarını palet ve ağır yük taşıma sistemlerinin teknik ölçülerine göre üretebiliriz. Rulo çapı, mil, rulman, zincir ve dişli sistemi proje yüküne göre belirlenebilir.

Rulo çapını, çalışma genişliğini, mil çapını, zincir ölçüsünü, ürün ağırlığını ve ihtiyaç duyulan adedi Hızlı Teklif Al formu üzerinden iletebilirsiniz.

Zincir Dişli Konveyör Ruloları

Tek ve çift dişli seçenekleri hakkında genel bilgi için zincir dişli konveyör rulosu sayfamızı inceleyebilirsiniz.

Diğer Konveyör Rulosu Çeşitleri

Farklı rulo çözümleri için konveyör ruloları bölümümüzden avare, Poly-V kasnaklı, O-ring kanallı, konik, galvaniz ve paslanmaz rulo çeşitlerini inceleyebilirsiniz.
