90×90 (A) Sigma Profil — 7490
90×90 (A) Sigma Profil, 7490 ürün koduyla listelenen 10 mm kanal serisindeki kesittir. Bu kodun birim ağırlığı 6.902 kg/m, kesit alanı 2546.76 mm² olarak katalogda yer alır.
Dikme ve travers bağlantıları
90×90 kesitte dikme-travers birleşiminin hangi yüzlerden tutulacağı baştan belirlenir. Büyük dış ölçü, bağlantı elemanlarının ve destek açıklığının ayrıca incelenmesi ihtiyacını ortadan kaldırmaz.

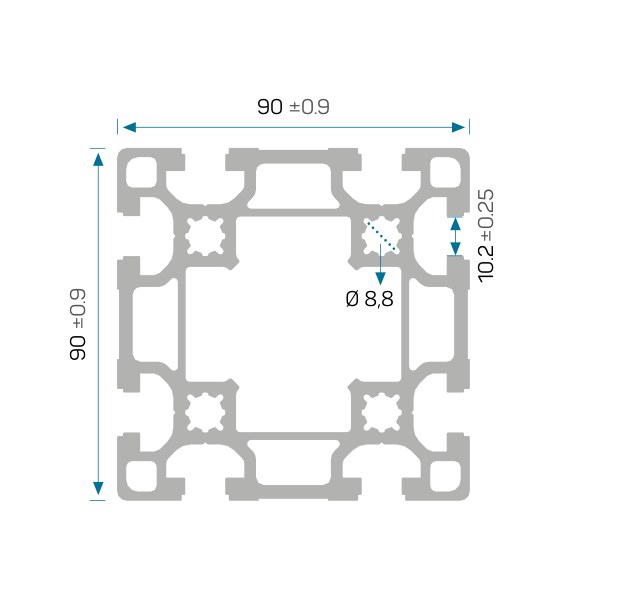

Kesit değerleri ve ölçülü çizim
| Ürün kodu | 7490 |
| Kesit adı | 90×90 (A) |
| Kanal | 10 mm |
| Birim ağırlık | 6.902 kg/m |
| Kesit alanı | 2546.76 mm² |
| Ix | 223.306 cm⁴ |
| Iy | 223.306 cm⁴ |
| Wx | 49.623 cm³ |
| Wy | 49.623 cm³ |
7490 kodunun montaj notları
A varyantının et ve iç boşluk yapısı kesit çiziminde gösterilir. Birleşimde kullanılan somun, köşe bağlantısı ve uç işlemleri kanal serisiyle birlikte ele alınmalıdır.
10 kanal sigma profil seçenekleri
Uygun kanal somunlarını inceleyin
Kaynak: SigmaTeknik / Can Alüminyum 2021 kataloğu, s. 39.
