45×45 3K Sigma Profil — 10195
45×45 3K Sigma Profil, 10195 ürün koduyla listelenen 10 mm kanal serisindeki kesittir. Bu kodun birim ağırlığı 1.144 kg/m, kesit alanı 422.15 mm² olarak katalogda yer alır.
45 serisi konstrüksiyon düğümleri
45×45 profil, aynı serideki dikme ve traverslerin birleşiminde kesit varyantıyla birlikte seçilir. Hafif, standart veya ağır yapıları ayırt etmek için kod ve kesit çizimini karşılaştırın.

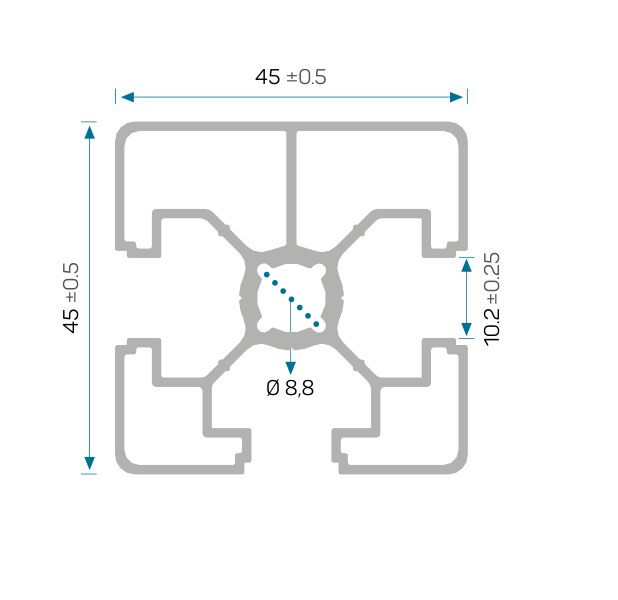

Kesit değerleri ve ölçülü çizim
| Ürün kodu | 10195 |
| Kesit adı | 45×45 3K |
| Kanal | 10 mm |
| Birim ağırlık | 1.144 kg/m |
| Kesit alanı | 422.15 mm² |
| Ix | 8.418 cm⁴ |
| Iy | 8.149 cm⁴ |
| Wx | 3.741 cm³ |
| Wy | 3.622 cm³ |
10195 kodunun montaj notları
Kapalı yüzeyli kesitte aksesuar bağlanabilecek yönler kesit çiziminden incelenir. Dış görünüş için ayrılan kapalı yüz ile somun yerleştirilecek kanal, konstrüksiyon planında birbirinden ayrılır.
10 kanal sigma profil seçenekleri
Uygun kanal somunlarını inceleyin
Kaynak: SigmaTeknik / Can Alüminyum 2021 kataloğu, s. 34.
