45×90 (H) Sigma Profil — 7271
45×90 (H) Sigma Profil, 7271 ürün koduyla listelenen 10 mm kanal serisindeki kesittir. Bu kodun birim ağırlığı 2.418 kg/m, kesit alanı 892.93 mm² olarak katalogda yer alır.
Traversin desteklenmesi
45×90 profil kullanılırken traversin serbest açıklığı ve bağlantı uçları birlikte incelenir. Aynı dış ölçüde farklı kesitler bulunduğundan tasarıma esas alınan atalet ve ağırlık değerleri ürün koduna ait olmalıdır.

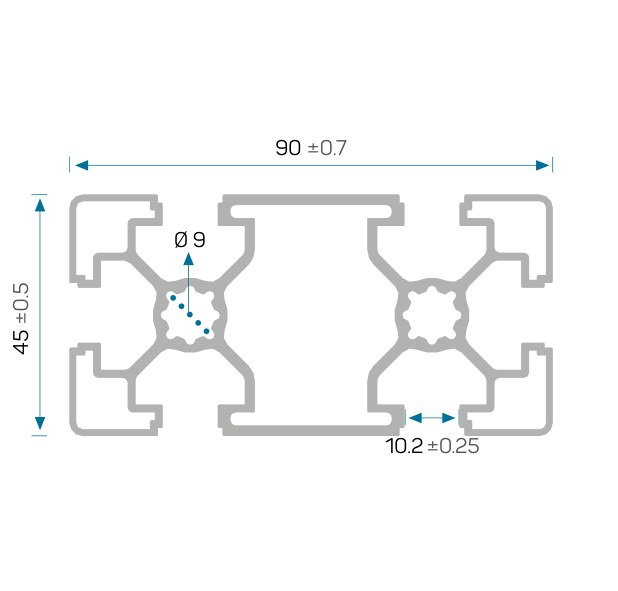

Kesit değerleri ve ölçülü çizim
| Ürün kodu | 7271 |
| Kesit adı | 45×90 (H) |
| Kanal | 10 mm |
| Birim ağırlık | 2.418 kg/m |
| Kesit alanı | 892.93 mm² |
| Ix | 19.395 cm⁴ |
| Iy | 70.055 cm⁴ |
| Wx | 8.620 cm³ |
| Wy | 15.568 cm³ |
7271 kodunun montaj notları
H varyantı için verilen değerler bu koda aittir. Daha farklı kesitli bir profilden geçiş yapılırken aynı dış ölçünün korunması, bağlantı ve yük değerlendirmesinin aynı kalacağı anlamına gelmez.
Kaynak detay tablosunda alan 892,93 mm², özet tabloda 892,33 mm² verilmiştir. Burada detay tablosu aktarılmıştır; sipariş öncesi üreticiyle doğrulayın.
10 kanal sigma profil seçenekleri
Uygun kanal somunlarını inceleyin
Kaynak: SigmaTeknik / Can Alüminyum 2021 kataloğu, s. 35.
