40×80 (H) Sigma Profil — 10736
40×80 (H) Sigma Profil, 10736 ürün koduyla listelenen 10 mm kanal serisindeki kesittir. Bu kodun birim ağırlığı 2.029 kg/m, kesit alanı 748.66 mm² olarak katalogda yer alır.
İki eksenli rijitlik değerlendirmesi
40×80 kesit döndürüldüğünde yükün etkidiği eksen de değişir. Atalet değerleri, teknik çizimdeki eksen yönleriyle birlikte okunmalı; uzun yüzün kullanımı montaj planında gösterilmelidir.

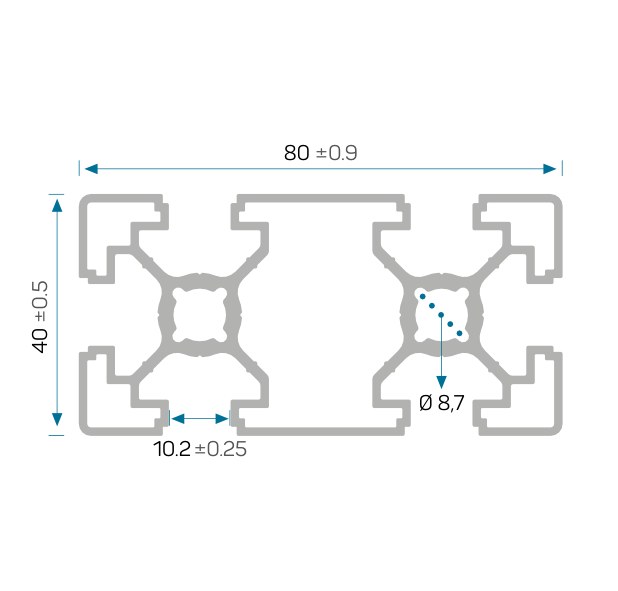

Kesit değerleri ve ölçülü çizim
| Ürün kodu | 10736 |
| Kesit adı | 40×80 (H) |
| Kanal | 10 mm |
| Birim ağırlık | 2.029 kg/m |
| Kesit alanı | 748.66 mm² |
| Ix | 11.937 cm⁴ |
| Iy | 48.844 cm⁴ |
| Wx | 5.969 cm³ |
| Wy | 12.211 cm³ |
10736 kodunun montaj notları
H varyantı için verilen değerler bu koda aittir. Daha farklı kesitli bir profilden geçiş yapılırken aynı dış ölçünün korunması, bağlantı ve yük değerlendirmesinin aynı kalacağı anlamına gelmez.
