45×45 (A) Sigma Profil — 7321
45×45 (A) Sigma Profil, 7321 ürün koduyla listelenen 10 mm kanal serisindeki kesittir. Bu kodun birim ağırlığı 2.004 kg/m, kesit alanı 739.47 mm² olarak katalogda yer alır.
45 serisi konstrüksiyon düğümleri
45×45 profil, aynı serideki dikme ve traverslerin birleşiminde kesit varyantıyla birlikte seçilir. Hafif, standart veya ağır yapıları ayırt etmek için kod ve kesit çizimini karşılaştırın.

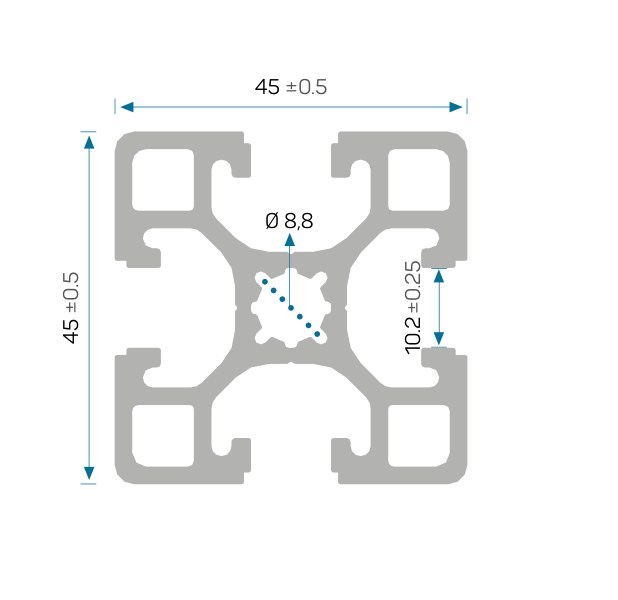

Kesit değerleri ve ölçülü çizim
| Ürün kodu | 7321 |
| Kesit adı | 45×45 (A) |
| Kanal | 10 mm |
| Birim ağırlık | 2.004 kg/m |
| Kesit alanı | 739.47 mm² |
| Ix | 15.194 cm⁴ |
| Iy | 15.194 cm⁴ |
| Wx | 6.753 cm³ |
| Wy | 6.753 cm³ |
7321 kodunun montaj notları
A varyantının et ve iç boşluk yapısı kesit çiziminde gösterilir. Birleşimde kullanılan somun, köşe bağlantısı ve uç işlemleri kanal serisiyle birlikte ele alınmalıdır.
10 kanal sigma profil seçenekleri
Uygun kanal somunlarını inceleyin
Kaynak: SigmaTeknik / Can Alüminyum 2021 kataloğu, s. 33.
