45×180 (H) Sigma Profil — 7492
45×180 (H) Sigma Profil, 7492 ürün koduyla listelenen 10 mm kanal serisindeki kesittir. Bu kodun birim ağırlığı 6.182 kg/m, kesit alanı 2281.05 mm² olarak katalogda yer alır.
Geniş travers düzeni
45×180 profilin genişliği, uç bağlantıda kullanılacak elemanların yerleşimini etkiler. Tek noktadan bağlantı ile yüzeye yayılmış bağlantı düzeni aynı birleşim davranışına sahip değildir.

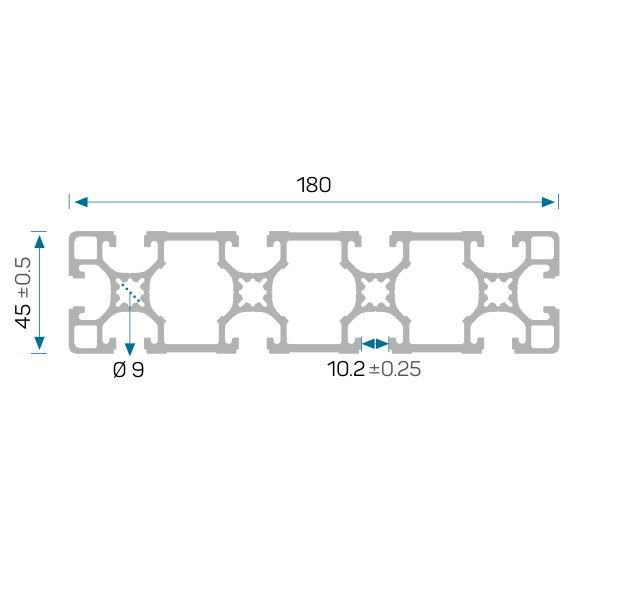

Kesit değerleri ve ölçülü çizim
| Ürün kodu | 7492 |
| Kesit adı | 45×180 (H) |
| Kanal | 10 mm |
| Birim ağırlık | 6.182 kg/m |
| Kesit alanı | 2281.05 mm² |
| Ix | 52.979 cm⁴ |
| Iy | 698.163 cm⁴ |
| Wx | 23.546 cm³ |
| Wy | 77.574 cm³ |
7492 kodunun montaj notları
H varyantı için verilen değerler bu koda aittir. Daha farklı kesitli bir profilden geçiş yapılırken aynı dış ölçünün korunması, bağlantı ve yük değerlendirmesinin aynı kalacağı anlamına gelmez.
10 kanal sigma profil seçenekleri
Uygun kanal somunlarını inceleyin
Kaynak: SigmaTeknik / Can Alüminyum 2021 kataloğu, s. 38.
