45×45×R Sigma Profil — 7270
45×45×R Sigma Profil, 7270 ürün koduyla listelenen 10 mm kanal serisindeki kesittir. Bu kodun birim ağırlığı 1.140 kg/m, kesit alanı 420.66 mm² olarak katalogda yer alır.
45 serisi konstrüksiyon düğümleri
45×45 profil, aynı serideki dikme ve traverslerin birleşiminde kesit varyantıyla birlikte seçilir. Hafif, standart veya ağır yapıları ayırt etmek için kod ve kesit çizimini karşılaştırın.

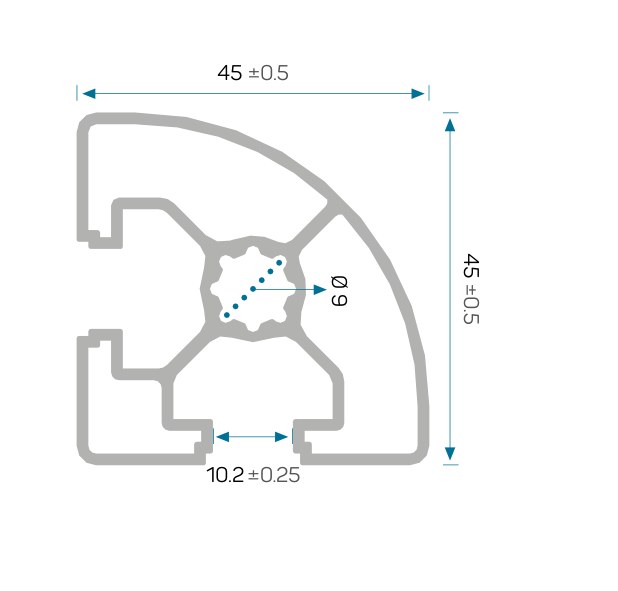

Kesit değerleri ve ölçülü çizim
| Ürün kodu | 7270 |
| Kesit adı | 45×45×R |
| Kanal | 10 mm |
| Birim ağırlık | 1.140 kg/m |
| Kesit alanı | 420.66 mm² |
| Ix | 8.981 cm⁴ |
| Iy | 6.172 cm⁴ |
| Wx | 3.992 cm³ |
| Wy | 2.743 cm³ |
7270 kodunun montaj notları
Radyüslü dış köşenin konumu, kapı ve panel birleşimleriyle birlikte değerlendirilir. Profilin hangi yöne bakacağı kesim listesiyle birlikte montaj çiziminde de gösterilmelidir.
10 kanal sigma profil seçenekleri
Uygun kanal somunlarını inceleyin
Kaynak: SigmaTeknik / Can Alüminyum 2021 kataloğu, s. 34.
