45×45 (UH) Sigma Profil — 10222
45×45 (UH) Sigma Profil, 10222 ürün koduyla listelenen 10 mm kanal serisindeki kesittir. Bu kodun birim ağırlığı 1.127 kg/m, kesit alanı 416.01 mm² olarak katalogda yer alır.
45 serisi konstrüksiyon düğümleri
45×45 profil, aynı serideki dikme ve traverslerin birleşiminde kesit varyantıyla birlikte seçilir. Hafif, standart veya ağır yapıları ayırt etmek için kod ve kesit çizimini karşılaştırın.

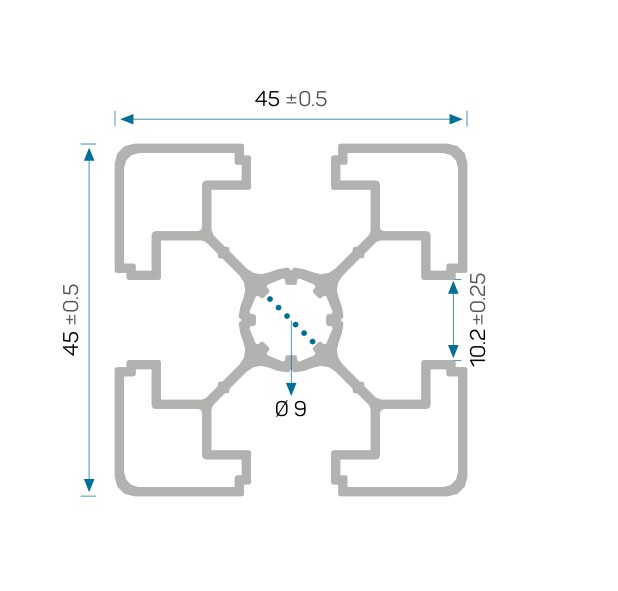

Kesit değerleri ve ölçülü çizim
| Ürün kodu | 10222 |
| Kesit adı | 45×45 (UH) |
| Kanal | 10 mm |
| Birim ağırlık | 1.127 kg/m |
| Kesit alanı | 416.01 mm² |
| Ix | 8.401 cm⁴ |
| Iy | 8.401 cm⁴ |
| Wx | 3.734 cm³ |
| Wy | 3.734 cm³ |
10222 kodunun montaj notları
UH kodlu kesit, aynı ölçünün diğer varyantlarından ayrı tanımlanmıştır. Profil değişimi düşünülüyorsa ağırlık farkına ek olarak atalet değerleri ve uç bağlantı düzeni de karşılaştırılmalıdır.
10 kanal sigma profil seçenekleri
Uygun kanal somunlarını inceleyin
Kaynak: SigmaTeknik / Can Alüminyum 2021 kataloğu, s. 31.
