45×90 (S) Sigma Profil — 6191
45×90 (S) Sigma Profil, 6191 ürün koduyla listelenen 10 mm kanal serisindeki kesittir. Bu kodun birim ağırlığı 2.792 kg/m, kesit alanı 1030.08 mm² olarak katalogda yer alır.
Traversin desteklenmesi
45×90 profil kullanılırken traversin serbest açıklığı ve bağlantı uçları birlikte incelenir. Aynı dış ölçüde farklı kesitler bulunduğundan tasarıma esas alınan atalet ve ağırlık değerleri ürün koduna ait olmalıdır.

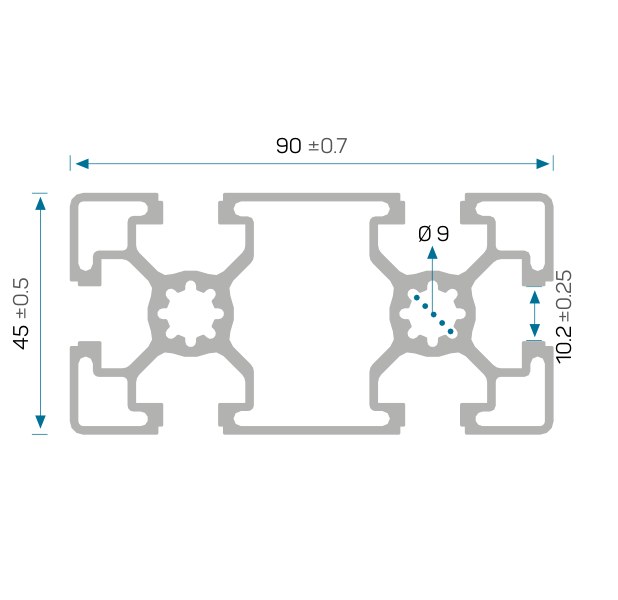

Kesit değerleri ve ölçülü çizim
| Ürün kodu | 6191 |
| Kesit adı | 45×90 (S) |
| Kanal | 10 mm |
| Birim ağırlık | 2.792 kg/m |
| Kesit alanı | 1030.08 mm² |
| Ix | 20.590 cm⁴ |
| Iy | 84.844 cm⁴ |
| Wx | 9.151 cm³ |
| Wy | 18.854 cm³ |
6191 kodunun montaj notları
S varyantını aynı dış ölçüdeki diğer katalog seçeneklerinden kodla ayırın. Kesim boylarının yanında kanal yönünün gösterilmesi, birden fazla profilin birleştiği düğümlerde montajı kolaylaştırır.
