45×135 Sigma Profil — 7323
45×135 Sigma Profil, 7323 ürün koduyla listelenen 10 mm kanal serisindeki kesittir. Bu kodun birim ağırlığı 4.686 kg/m, kesit alanı 1729.08 mm² olarak katalogda yer alır.
Birden fazla bağlantı hattı
45×135 kesitin geniş yüzünde aksesuarların ve montaj plakalarının konumları birlikte planlanabilir. Kanalların merkezleri ile bağlanan ekipmanın delik düzeni teknik çizimde eşleştirilmelidir.

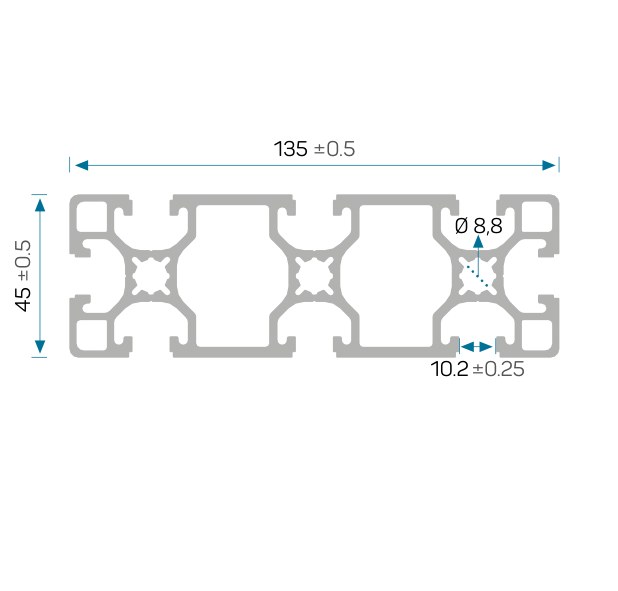

Kesit değerleri ve ölçülü çizim
| Ürün kodu | 7323 |
| Kesit adı | 45×135 |
| Kanal | 10 mm |
| Birim ağırlık | 4.686 kg/m |
| Kesit alanı | 1729.08 mm² |
| Ix | 40.242 cm⁴ |
| Iy | 308.107 cm⁴ |
| Wx | 17.885 cm³ |
| Wy | 45.646 cm³ |
7323 kodunun montaj notları
Kesim listesinde bu ürün koduna ait boyları ve adetleri ayrı satırlarda belirtin. Varsa delik ve diş işlemlerinin hangi uçtan ölçüldüğü teknik çizimde gösterilmelidir.
10 kanal sigma profil seçenekleri
Uygun kanal somunlarını inceleyin
Kaynak: SigmaTeknik / Can Alüminyum 2021 kataloğu, s. 37.
