90×90 (H) Sigma Profil — 7324
90×90 (H) Sigma Profil, 7324 ürün koduyla listelenen 10 mm kanal serisindeki kesittir. Bu kodun birim ağırlığı 5.142 kg/m, kesit alanı 1897.29 mm² olarak katalogda yer alır.
Dikme ve travers bağlantıları
90×90 kesitte dikme-travers birleşiminin hangi yüzlerden tutulacağı baştan belirlenir. Büyük dış ölçü, bağlantı elemanlarının ve destek açıklığının ayrıca incelenmesi ihtiyacını ortadan kaldırmaz.

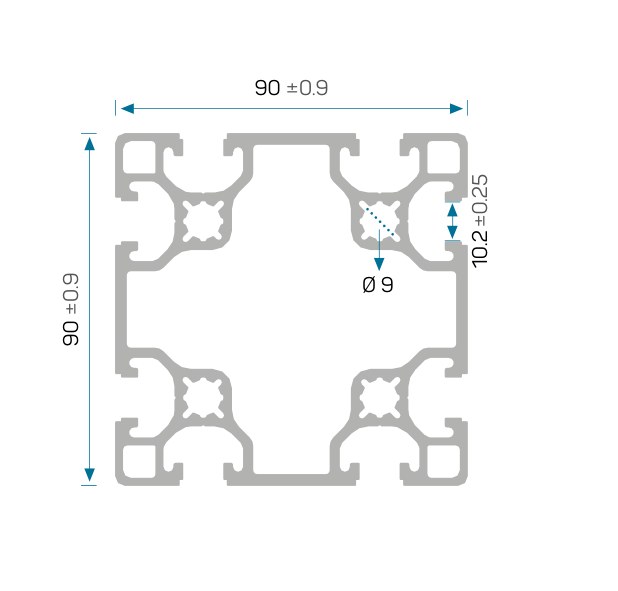

Kesit değerleri ve ölçülü çizim
| Ürün kodu | 7324 |
| Kesit adı | 90×90 (H) |
| Kanal | 10 mm |
| Birim ağırlık | 5.142 kg/m |
| Kesit alanı | 1897.29 mm² |
| Ix | 179.849 cm⁴ |
| Iy | 179.849 cm⁴ |
| Wx | 39.966 cm³ |
| Wy | 39.966 cm³ |
7324 kodunun montaj notları
H varyantı için verilen değerler bu koda aittir. Daha farklı kesitli bir profilden geçiş yapılırken aynı dış ölçünün korunması, bağlantı ve yük değerlendirmesinin aynı kalacağı anlamına gelmez.
10 kanal sigma profil seçenekleri
Uygun kanal somunlarını inceleyin
Kaynak: SigmaTeknik / Can Alüminyum 2021 kataloğu, s. 38.
