Z Tipi Konveyörler
Z Tipi Konveyörler Görsel Galerisi

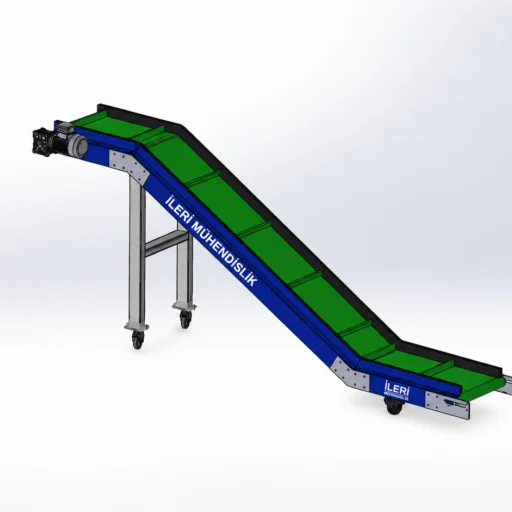

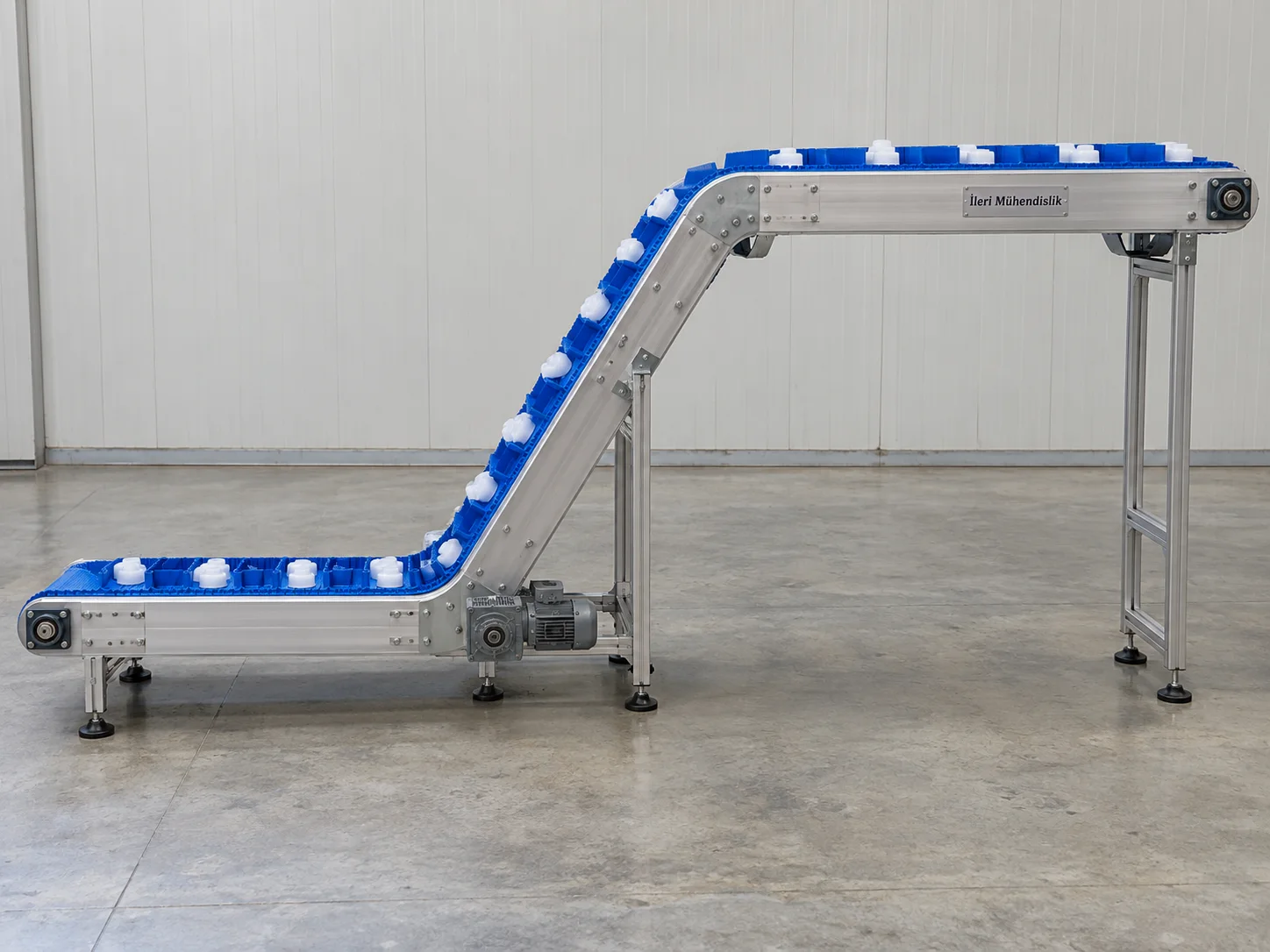

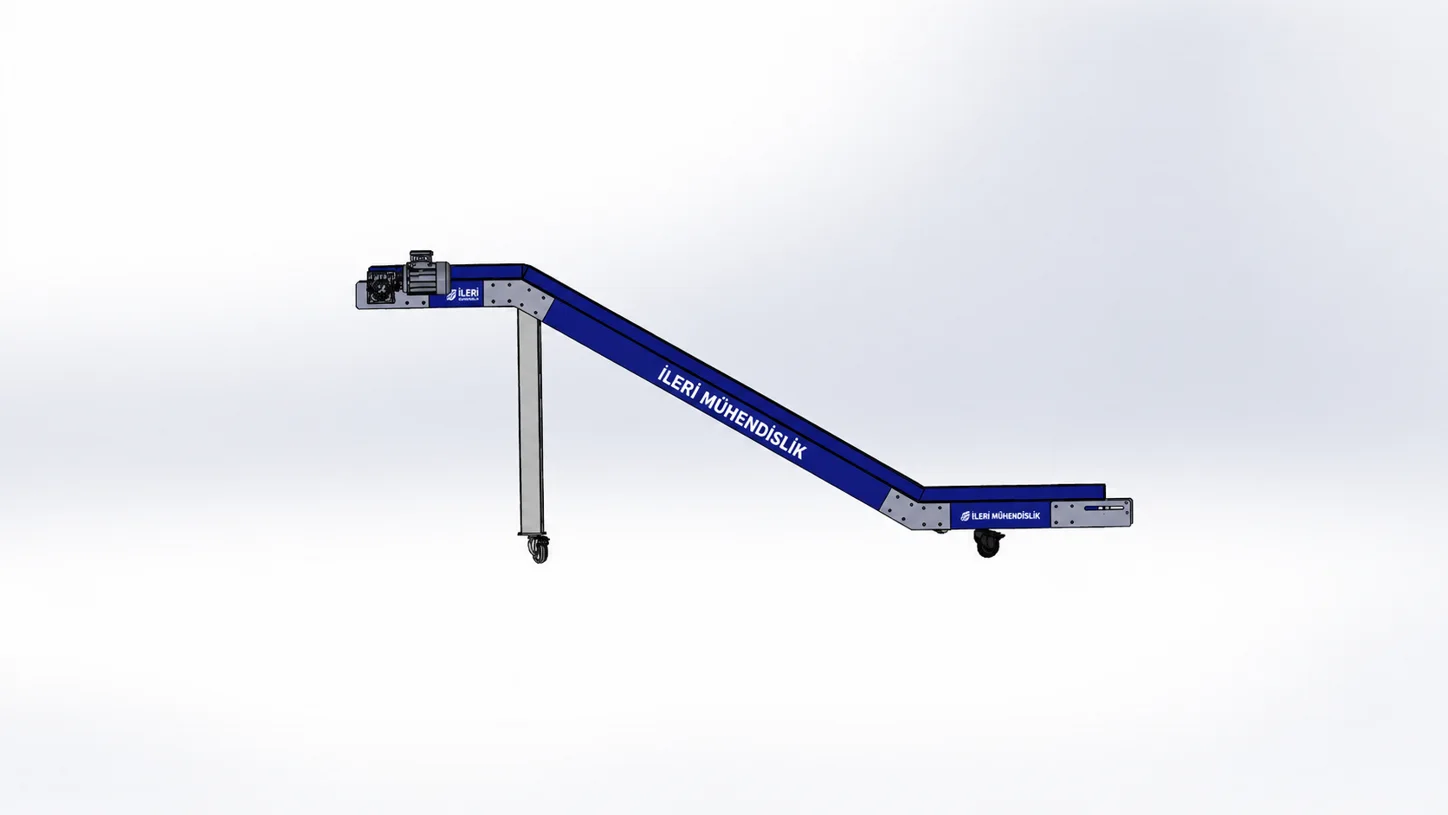

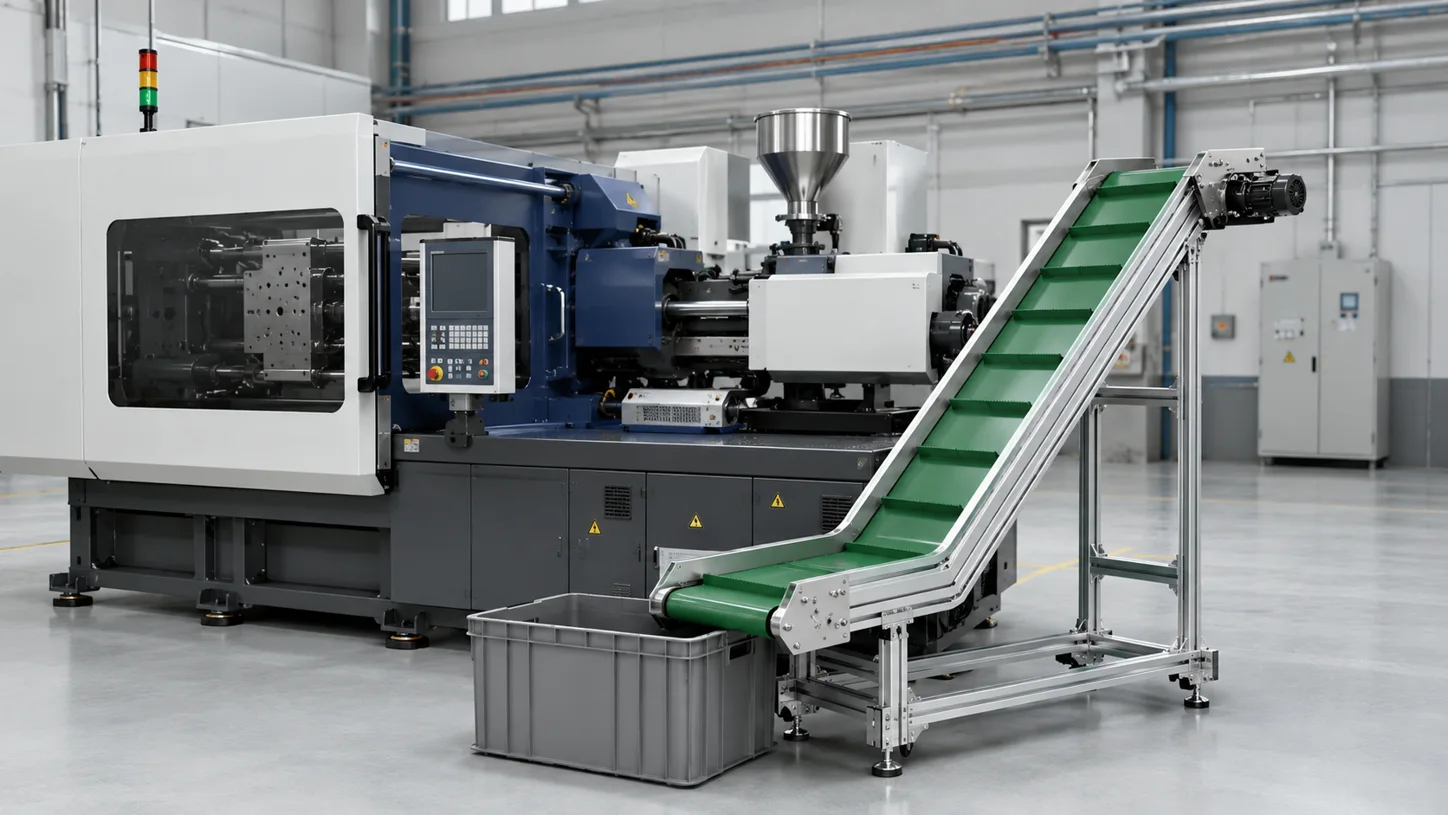

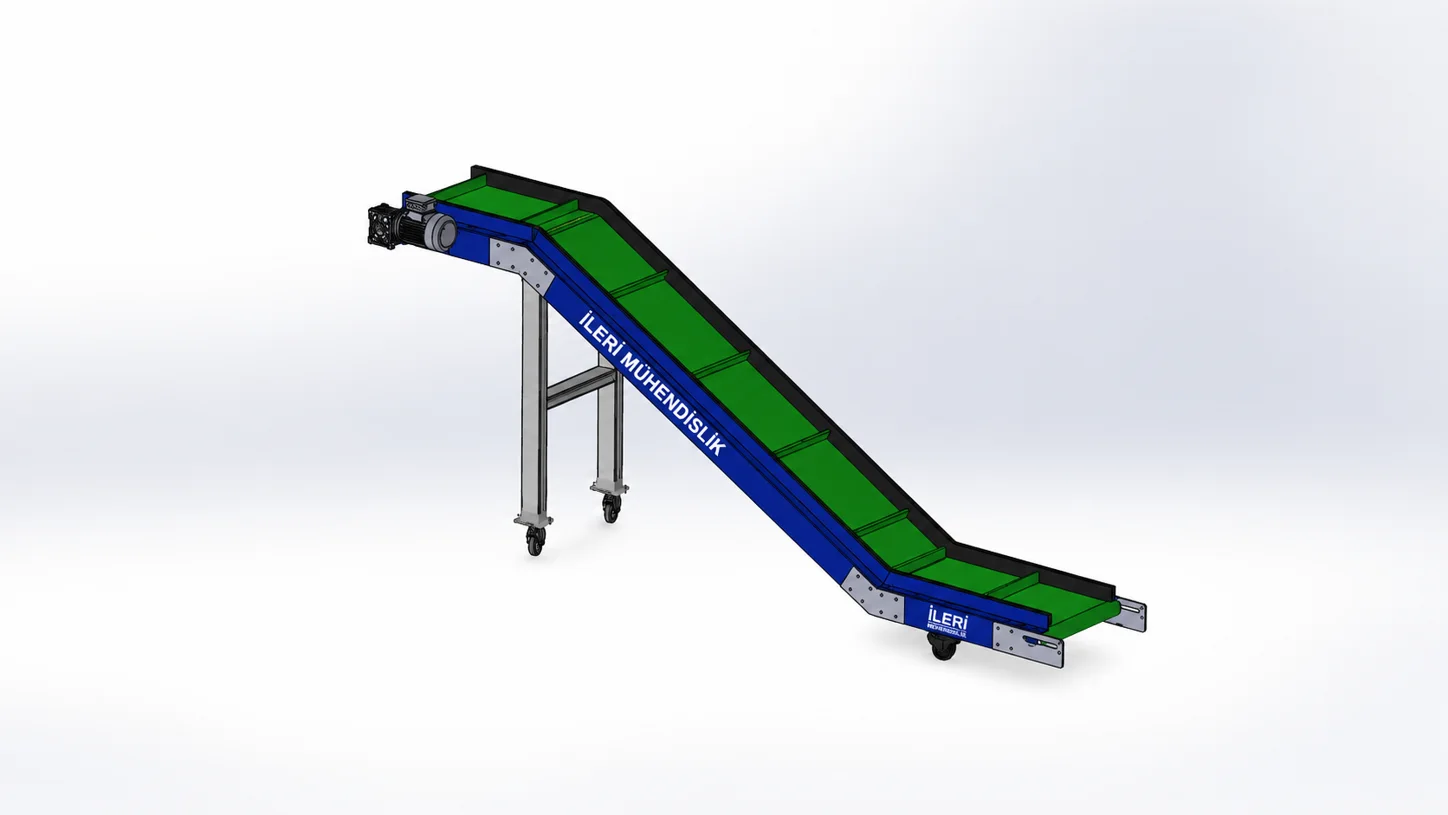

Z tipi konveyörler, alt yatay ürün alma bölümü, eğimli yükselme bölümü ve üst yatay teslim bölümünden oluşur. Ürünlerin makine çıkışından alınarak daha yüksek bir hazneye, kasaya veya başka bir üretim istasyonuna aktarılmasında kullanılır. İleri Mühendislik, üç bölümün ölçülerini birbirinden ayrı belirleyerek giriş ve çıkış koşullarını aynı yerleşimde çözer. Üst yatay bölüm, ürünün eğim sonrasında kontrollü biçimde teslim edilmesini sağlayacak alanı oluşturur.
Z tipi konveyörler için üç bölümün ölçülendirilmesi
Alt yatay bölümün uzunluğu, ürünün nereden ve nasıl geldiğine göre seçilir. Makine altında birden fazla çıkış varsa toplama alanı bunları karşılamalıdır. Eğimli bölüm, gerekli yükselme miktarı ve kullanılabilir zemin alanı birlikte değerlendirilerek belirlenir. Üst yatay bölümün uzunluğu ise çıkışın bir hazne üzerine uzanması veya sonraki makineye yaklaşması için gereken mesafeye bağlıdır.
Toplam yükseklik tek başına yerleşimi tarif etmez. Giriş kotu, çıkış kotu, net bant genişliği ve üç bölümün yatayda kapladığı alan çizimde gösterilmelidir. Ayaklar, motor, muhafazalar ve bant gergi düzeni de dış ölçülere dahil edilir. Konveyörün yanındaki makine kapaklarının açılması, kasa değişimi ve bakım erişimi için ayrılan alan korunmalıdır.
Bant paletleri ve taşıma bölmeleri

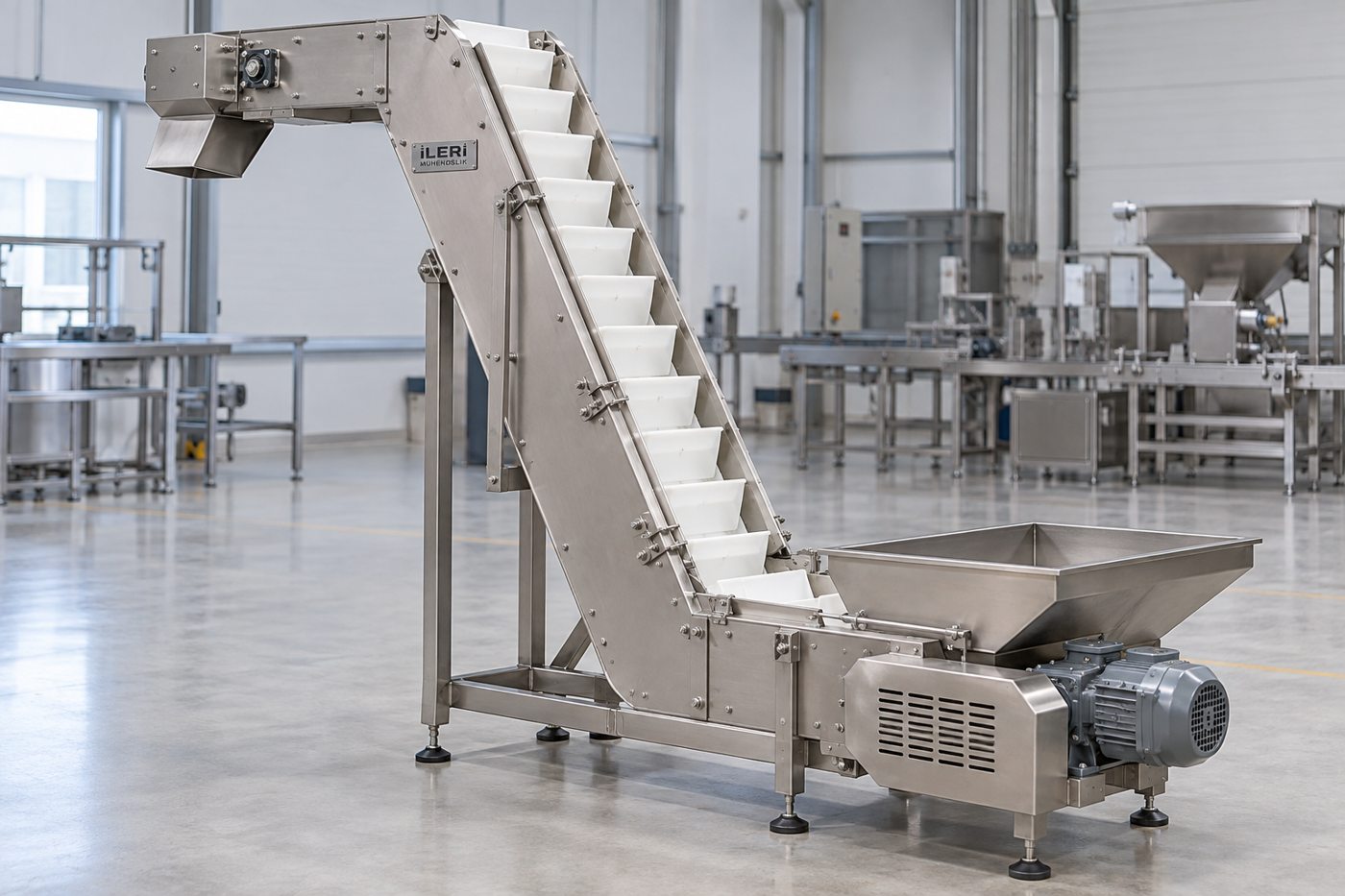

Eğimli taşımada ürünün geri kaymasını sınırlamak için bant üzerinde enine taşıyıcı profiller kullanılabilir. Palet olarak adlandırılan bu profillerin aralığı ve yüksekliği ürün ölçülerine göre seçilir. Bir bölmeye düşen ürün miktarı yalnızca tek parçanın boyutuna değil, besleme sıklığına da bağlıdır. Makineden toplu gelen parçalar için bölme doluluğu ve taşma ihtimali değerlendirilmelidir.
Yan bariyerler veya bordürler küçük parçaların bant dışına çıkmasını sınırlandırabilir. Hareketli paletler, bariyerler ve sabit şase parçaları arasındaki boşluklar özellikle ince ürünler için önemlidir. Ürünün bu boşluklara sıkışmadan ilerlemesi gerekir. Bant malzemesi ve aksesuarları ürünün sıcaklığı, yağı ve temas özellikleriyle uyumlu seçilir. Yalnızca eğim açısına bakılarak palet ve bant yapısı belirlenmez.
Alt ve üst geçiş bölgeleri
Z tipi konveyörde iki farklı yön değiştirme bölgesi bulunur. Alt bölümde ürün yataydan eğime geçerken, üst bölümde eğimli hareketten yeniden yataya çıkar. Bant desteği ve yönlendirme geometrisi her iki geçişte de kontrol edilmelidir. Uzun ürünlerin geçişi köprülemesi, yuvarlak ürünlerin hareket etmesi veya küçük parçaların palet aralarında birikmesi farklı tasarım ihtiyaçları doğurabilir.
Üst geçişte ürünün geri dönmemesi ve çıkışa doğru taşınması için gerçek parça davranışı incelenir. Bant dönüş çapı ve paletlerin geçişteki konumu kullanılan bant sisteminin sınırlarına uygun olmalıdır. Ürün numunesiyle yapılan değerlendirme, yalnızca çizim üzerinde fark edilmeyen takılma veya yön değiştirme sorunlarını ortaya çıkarabilir. Farklı ürünler taşınacaksa en küçük ve en büyük parçalar birlikte ele alınır.
Hazne besleme ve çıkış kontrolü
Üst yatay bölümün sonunda ürünün hangi noktaya bırakılacağı belirlenmelidir. Hazne ağzı, çıkış ucu ve ürünün düşüş yolu birbirine uygun olmalıdır. Hassas parçalarda düşme mesafesi yüzey hasarını etkileyebilir. Kasa veya hazne doldukça boşaltma koşulları değişeceğinden doluluk algılama ya da kontrollü durdurma ihtiyacı varsa proje kapsamına dahil edilir.
Besleme miktarı konveyör hızıyla birlikte değerlendirilir. Sürekli çalışan bir hatta ürün akışıyla, makine çevrimi sonunda toplu ürün veren bir hatta akış aynı değildir. Hız ayarı, makine hazır sinyali ve duruşta ürünün bant üzerinde nerede bekleyeceği açıklanmalıdır. Bu bilgiler mekanik tasarımın yanında motor ve kontrol düzeninin seçilmesini de etkiler.
Şase ve bakım düzeni
Üst yatay bölümün uzanma mesafesi destek düzenini etkiler. Ayak konumları ve zemine bağlantılar, konveyörün dengeli çalışmasını sağlayacak şekilde değerlendirilir. Bant izleme, gergi, palet bağlantıları ve geçiş noktaları için bakım erişimi bırakılır. Ürün kalıntılarının alt dönüşte veya bariyer kenarında birikmesi düzenli kontrol edilmelidir. Temizlik ve parça değişimi güvenli durdurma koşullarında yapılmalıdır.
Z tipi konveyör fiyatı için teklif bilgileri
Teklif için alt yatay, eğimli ve üst yatay bölümlerin ölçüleri; giriş-çıkış kotları ve bant genişliği gereklidir. Ürünün ölçüsü, ağırlığı, sıcaklığı, saatlik miktarı ve besleme biçimi paylaşılmalıdır. Bant paletleri, bariyerler, şase malzemesi, hazne bağlantısı ve otomasyon kapsamı fiyatı değiştirir. Mevcut makine ile haznenin konumlarını gösteren ölçülü kroki doğru yerleşim için yararlıdır.
Sık sorulan sorular
Z tipi konveyör ne zaman tercih edilir? Ürünü yükselttikten sonra yatay bir mesafe boyunca ilerletmek veya belirli bir noktaya teslim etmek gerektiğinde değerlendirilir.
Üst yatay bölüm sonradan uzatılabilir mi? Bant boyu, destek yapısı, tahrik ve denge yeniden kontrol edilmelidir. Yalnızca şaseye ek yapmak yeterli olmayabilir.
Palet aralığı bütün ürünlerde aynı olabilir mi? Ürün ölçüsü ve her bölmeye gelen miktar farklıysa uygun aralık değişebilir. Ürün çeşitleri sipariş öncesinde belirtilmelidir.
Mevcut ürün bilgileri
| Ürün | Z Tipi Konveyörler |
| Temel işlev | alt yatay, eğimli ve üst yatay bölümlerle seviye değiştirme |

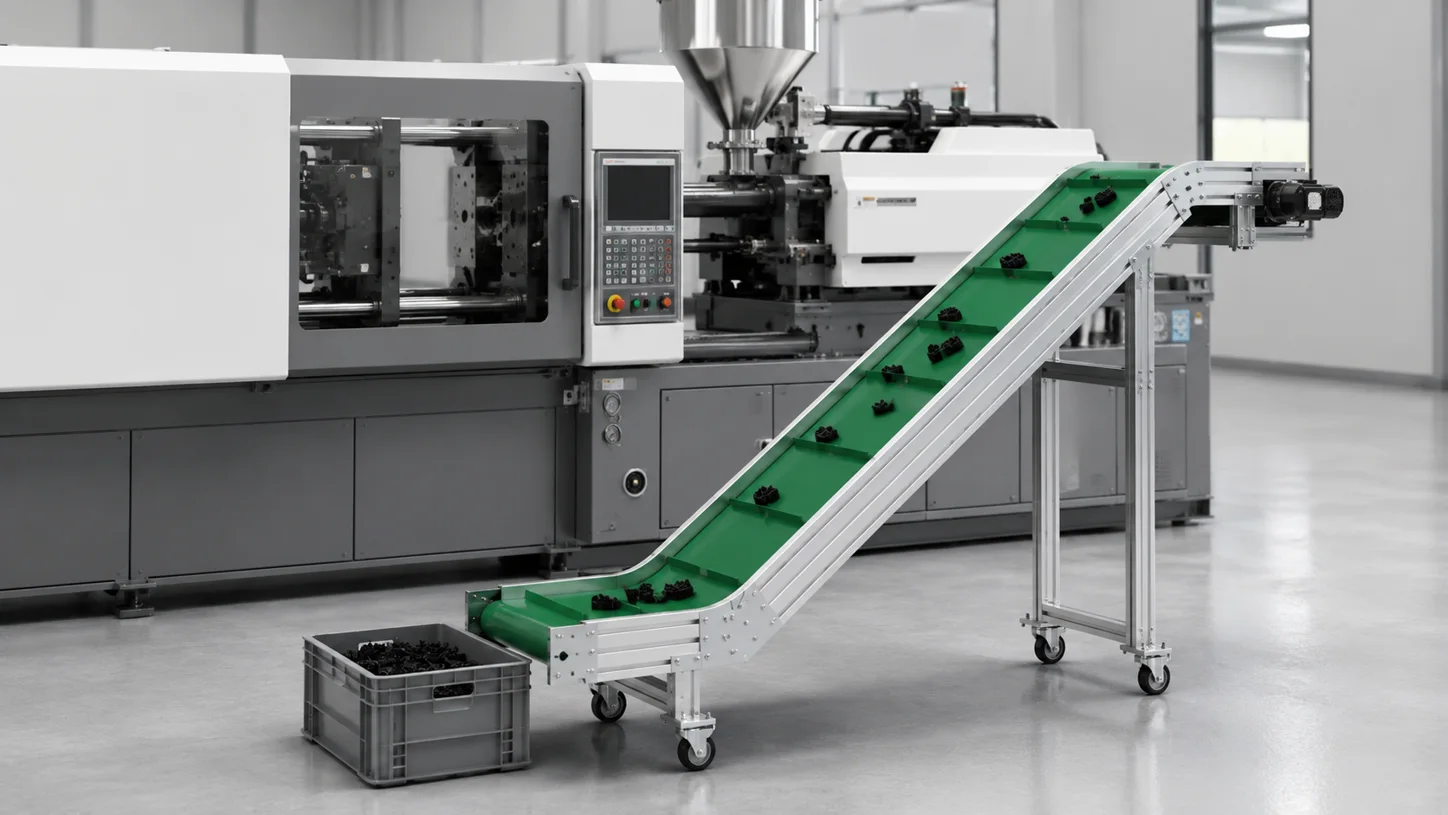

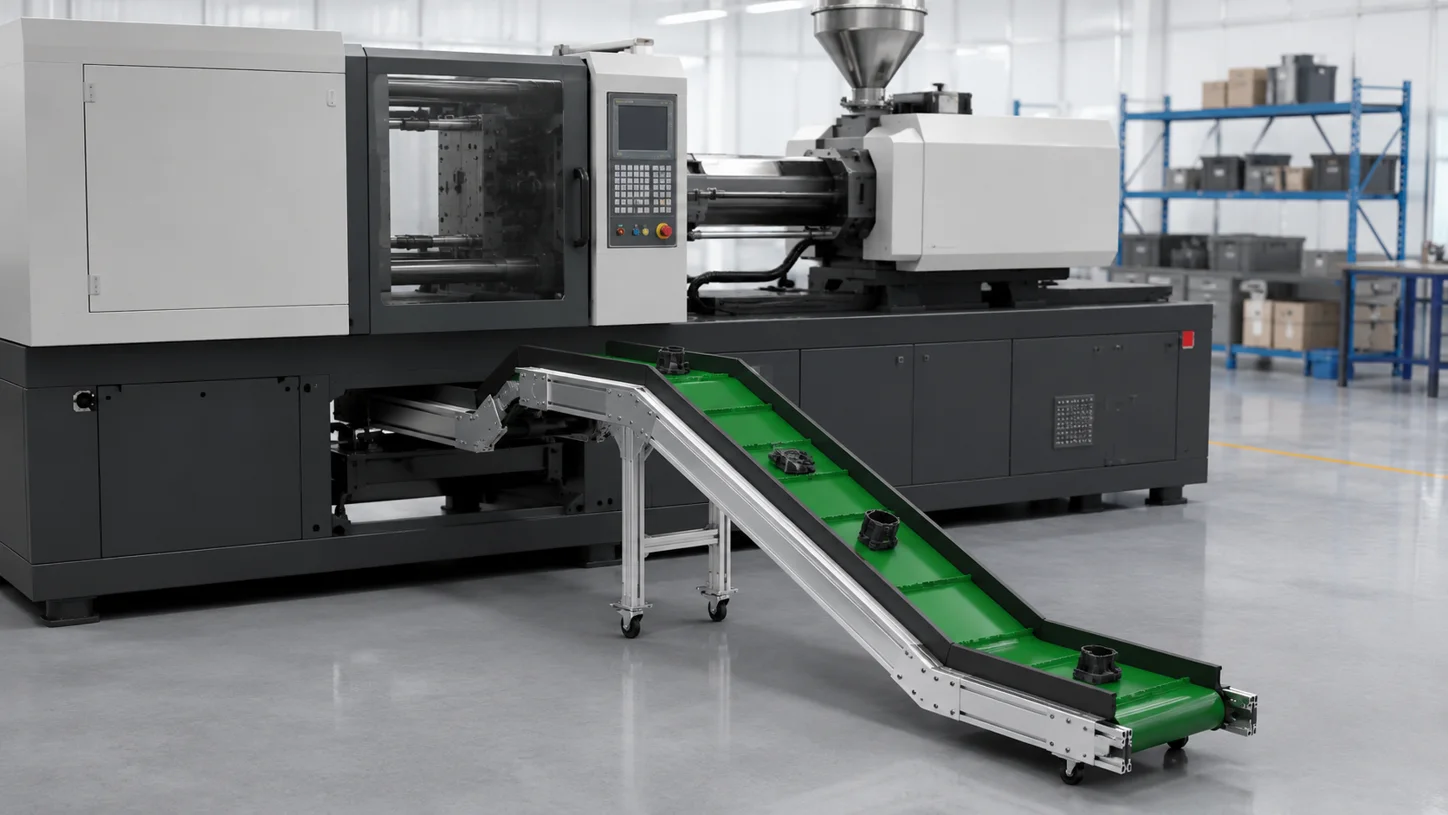

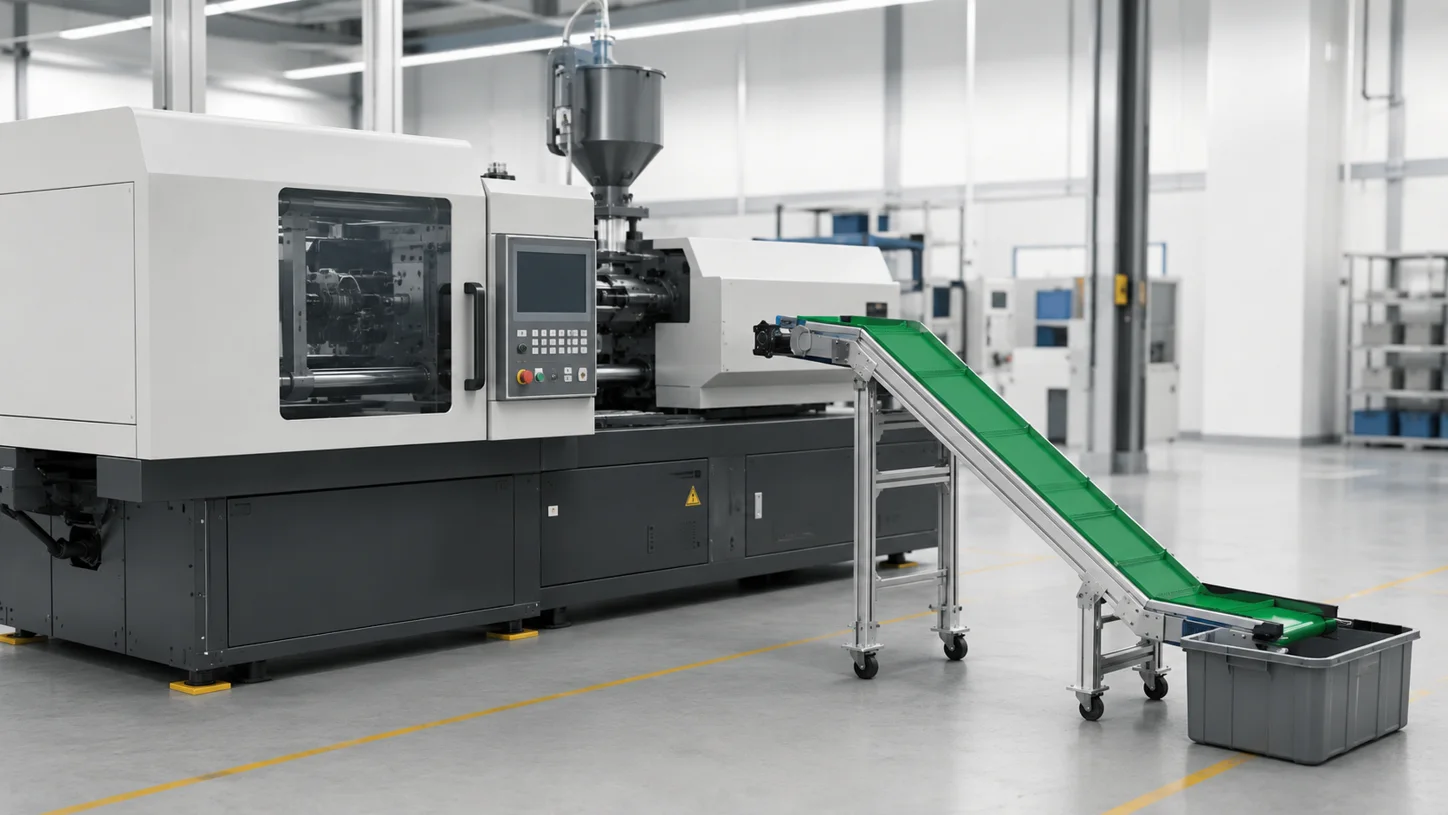

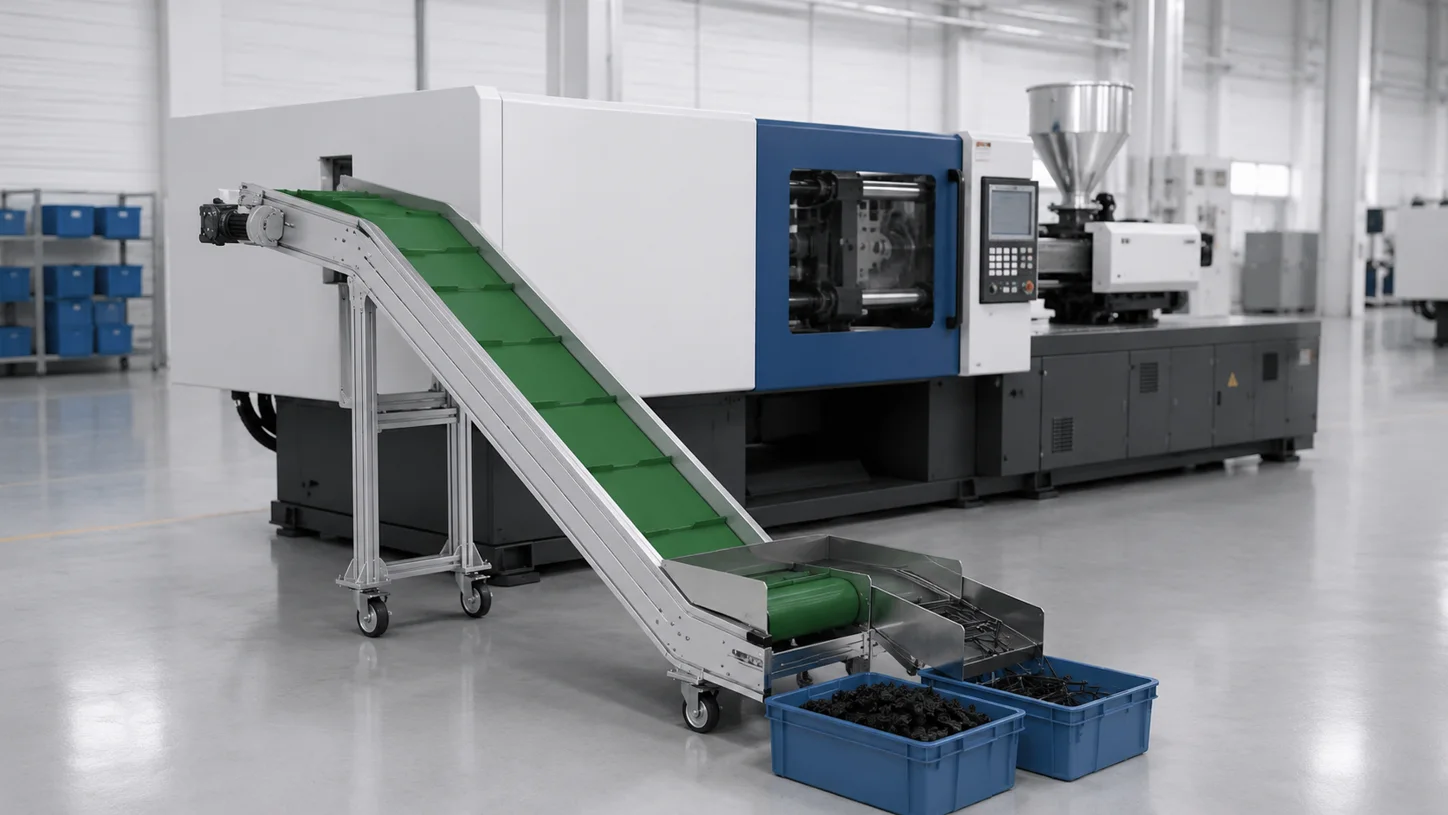

| Uygulama alanı | enjeksiyon çıkışı ve hazne besleme |
| Seçimde gerekli bilgiler | üç bölümün uzunluğu, toplam yükseklik, ürün ölçüsü |
| Teknik kontrol noktası | bant dönüş noktalarında palet ve bariyer geometrisi kontrol edilmelidir |
