80×80 (A) Sigma Profil — 12974
80×80 (A) Sigma Profil, 12974 ürün koduyla listelenen 10 mm kanal serisindeki kesittir. Bu kodun birim ağırlığı 4.885 kg/m, kesit alanı 1802.76 mm² olarak katalogda yer alır.
Kesit koduna göre şase seçimi
80×80 profilde kanal ve iç boşluk düzeni, aynı dış ölçü içindeki seçenekleri ayırır. Şaseye bağlanan ekipmanın yükü ve bağlantı aralıkları, kodun teknik verileriyle birlikte değerlendirilmelidir.

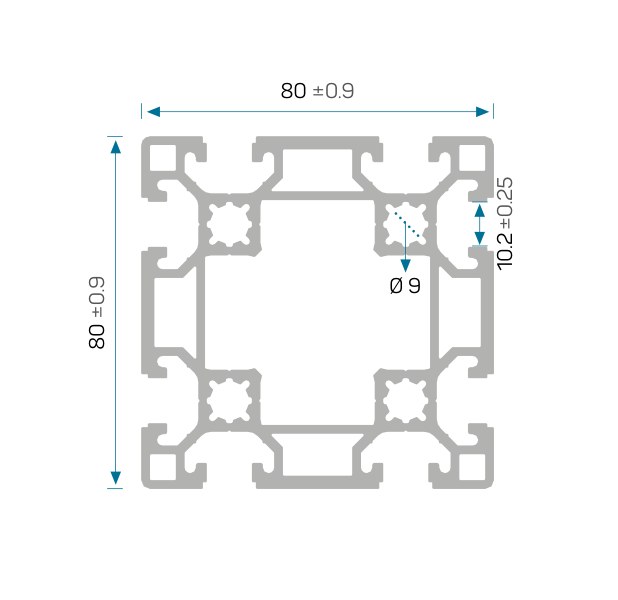

Kesit değerleri ve ölçülü çizim
| Ürün kodu | 12974 |
| Kesit adı | 80×80 (A) |
| Kanal | 10 mm |
| Birim ağırlık | 4.885 kg/m |
| Kesit alanı | 1802.76 mm² |
| Ix | 126.755 cm⁴ |
| Iy | 126.755 cm⁴ |
| Wx | 31.689 cm³ |
| Wy | 31.689 cm³ |
12974 kodunun montaj notları
A varyantının et ve iç boşluk yapısı kesit çiziminde gösterilir. Birleşimde kullanılan somun, köşe bağlantısı ve uç işlemleri kanal serisiyle birlikte ele alınmalıdır.
10 kanal sigma profil seçenekleri
Uygun kanal somunlarını inceleyin
Kaynak: SigmaTeknik / Can Alüminyum 2021 kataloğu, s. 31.
