90×180 (H) Sigma Profil — 7491
90×180 (H) Sigma Profil, 7491 ürün koduyla listelenen 10 mm kanal serisindeki kesittir. Bu kodun birim ağırlığı 9.938 kg/m, kesit alanı 3667.11 mm² olarak katalogda yer alır.
Geniş kesitin montaj planı
90×180 profilde uç bağlantılarının sıkma noktaları ve ara destekler montaj sırasına göre planlanır. Profilin taşınacağı ve birleştirileceği alan, uzun kesim boylarında ayrıca dikkate alınır.

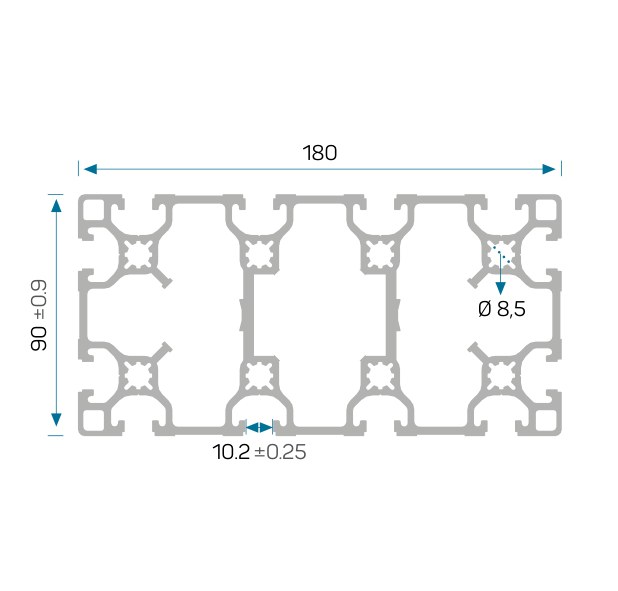

Kesit değerleri ve ölçülü çizim
| Ürün kodu | 7491 |
| Kesit adı | 90×180 (H) |
| Kanal | 10 mm |
| Birim ağırlık | 9.938 kg/m |
| Kesit alanı | 3667.11 mm² |
| Ix | 347.930 cm⁴ |
| Iy | 1.220,705 cm⁴ |
| Wx | 77.318 cm³ |
| Wy | 135.634 cm³ |
7491 kodunun montaj notları
H varyantı için verilen değerler bu koda aittir. Daha farklı kesitli bir profilden geçiş yapılırken aynı dış ölçünün korunması, bağlantı ve yük değerlendirmesinin aynı kalacağı anlamına gelmez.
