INA KUSE Altı Sıralı Lineer Ray ve Arabalar

KUSE takım ailesinde KWSE kodlu standart, uzun, yüksek ve yüksek uzun arabalar.

Ürün grubuna genel bakış

INA KUSE ailesi kaynak katalogda altı sıralı bilyalı lineer kılavuzlar olarak tanımlanır. Takımın KUSE adı ile arabanın KWSE tanımı ayrı bilgiler taşır. Bu sayfanın model listesi, kaynak PF1 baskısındaki standart ve L ile yüksek H ve HL gövdelerinin araba kodlarını içerir. Modeli aratarak ilgili şekil, ölçü, yük ve bileşen sayfalarına ulaşabilirsiniz. Daha yeni ürünlerdeki ek tanımlar bu eski baskının değerleriyle karıştırılmadan ayrıca doğrulanmalıdır.

Kapsam: Kaynak PF1 baskısındaki KWSE standart/L ve H/HL araba kayıtları; yeni XL varyantlarıyla otomatik eşleştirme yapılmaz.

Altı sıralı kılavuzu uygulamaya yerleştirme

Bir uygulamada farklı yük yönleri ve momentler oluşabilir. Bunları yalnızca toplam kütleyle açıklamak yerine yükün raylara göre konumunu çizimde gösterin. Üst tablanın hangi noktadan bağlandığı ve kuvvetin nereden uygulandığı önemlidir. Raylar arasındaki açıklıkla aynı ray üzerindeki araba mesafesini de belirtin. Altı sıralı yapının seçilmesi, bütün makinenin performansının tek başına belirlendiği anlamına gelmez. Rayı taşıyan gövde ve bağlantılar da değerlendirilir. Seçim kaynak veriler ve montaj koşulları birlikte ele alınarak yapılır.

H ve HL gövdelerinin yüksekliği

Yüksek gövde kullanıldığında hareketli tablanın ray tabanına göre konumu değişir. Mevcut makinede araba değiştiriliyorsa diğer eksenlerle veya sabit parçalarla yükseklik ilişkisini kontrol edin. Uzun gövde seçeneğinde toplam uzunluk ve kullanılabilir strok ayrıca incelenir. Üst plakanın delik merkezlerini yalnızca nominal boyuttan çıkarmayın. Teknik çizimdeki ölçü harfleri, aynı tablonun sütunlarıyla birlikte okunmalıdır. Montaj yönü ve referans kenarı da değiştirilmeden değerlendirilir. Gereken ara parçalar varsa yerleşim çiziminde açıkça belirtilir.

Takım ve bileşen siparişini ayırma

KUSE ifadesi bir kılavuz takımını, KWSE ise ilgili araba bileşenini tanımlar. Teklif talebine yalnızca seri adını yazmak yerine mevcut parçanın tam kodunu ekleyin. Ray korunacaksa rayın tanımı ve çalışma yüzeyinin durumu da gereklidir. Yeni bir takım hazırlanıyorsa ray boyu, araba adedi ve eşleştirme koşulları birlikte belirlenir. Aynı boyutlu farklı bir seriyle karışıklık yaşanmaması için okunaklı fotoğraf paylaşın. Ön yük ve doğruluk gibi ekler temel model listesinden varsayımla tamamlanmaz.

Orijinal teknik çizimler ve tablolar

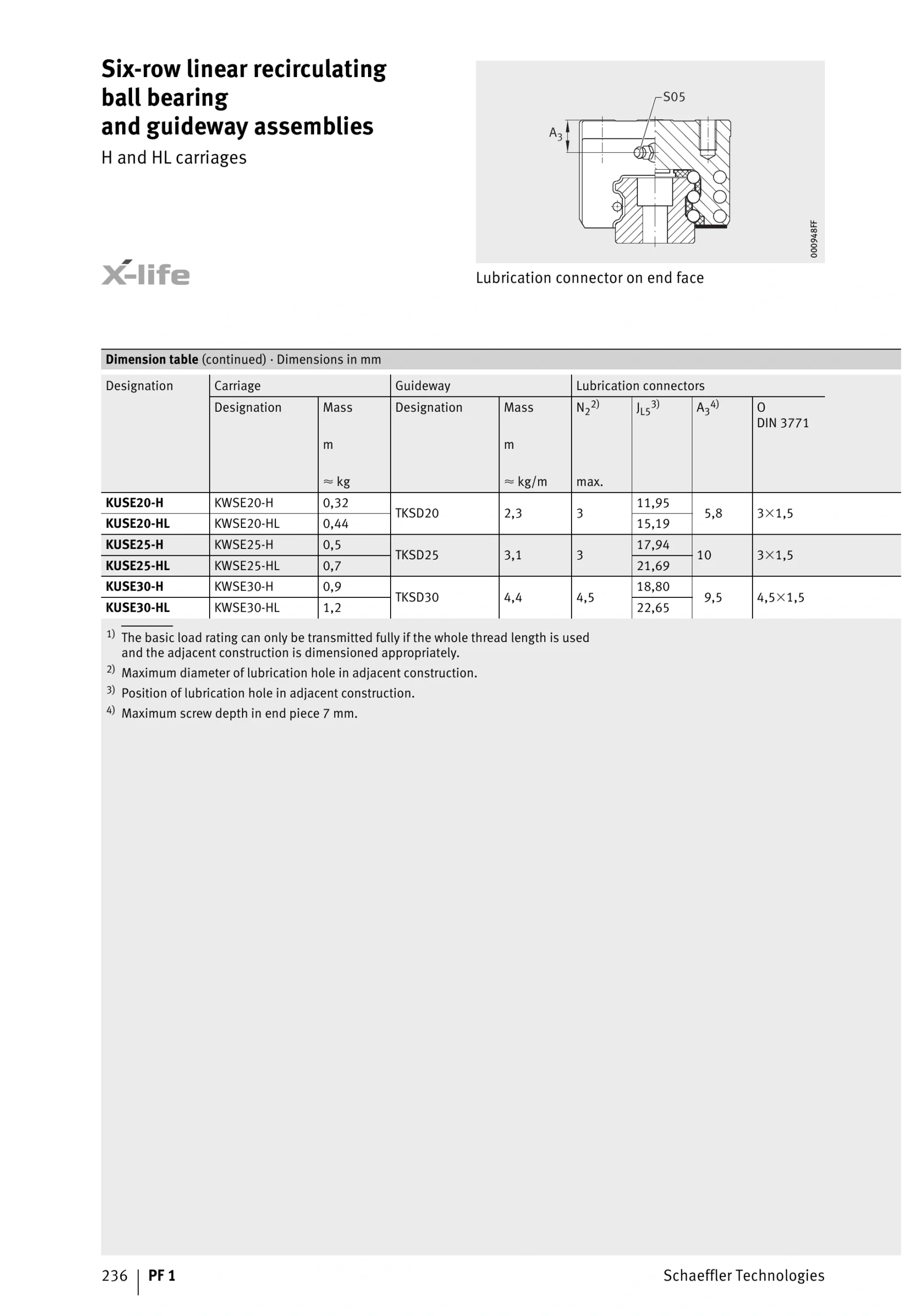

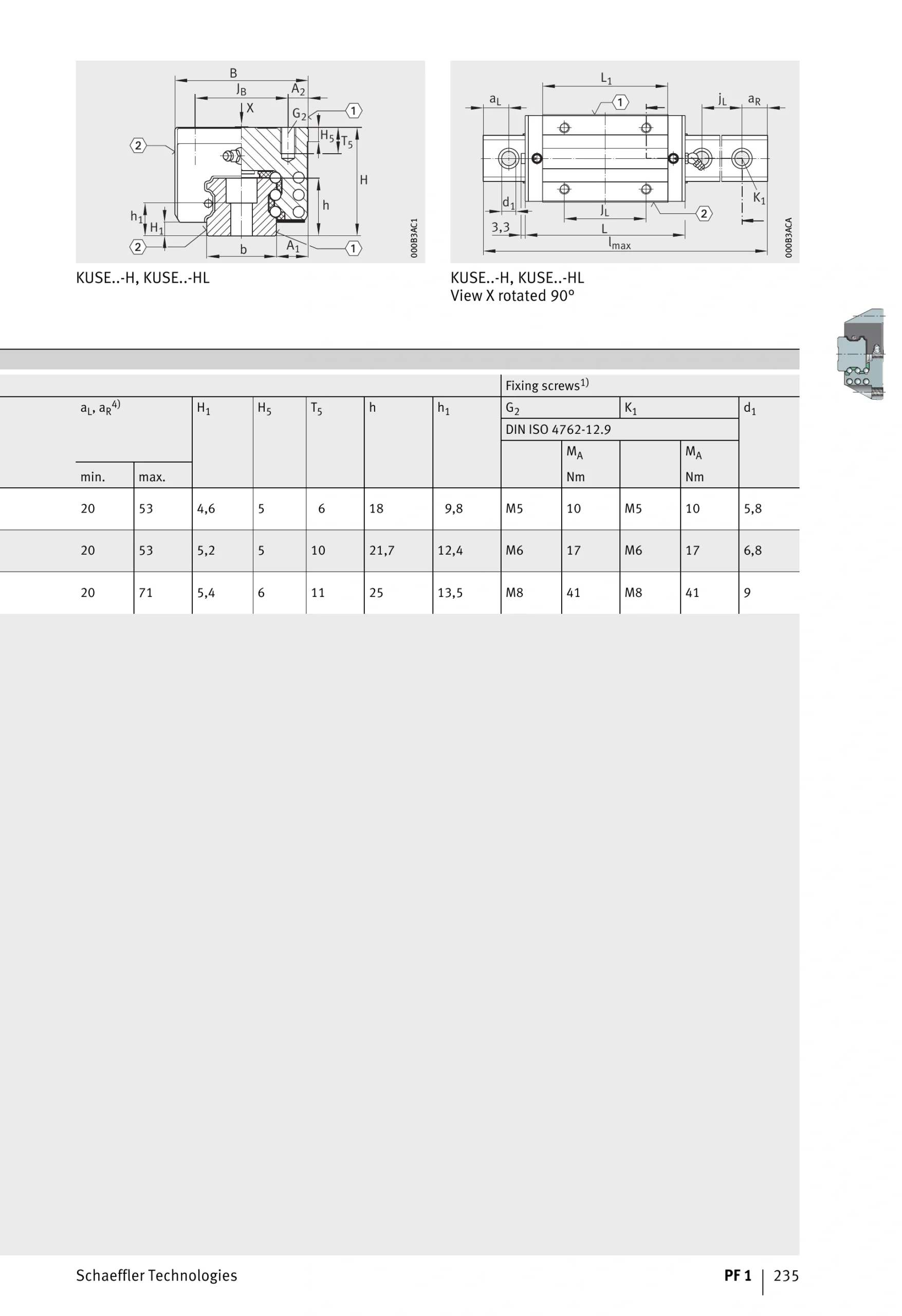

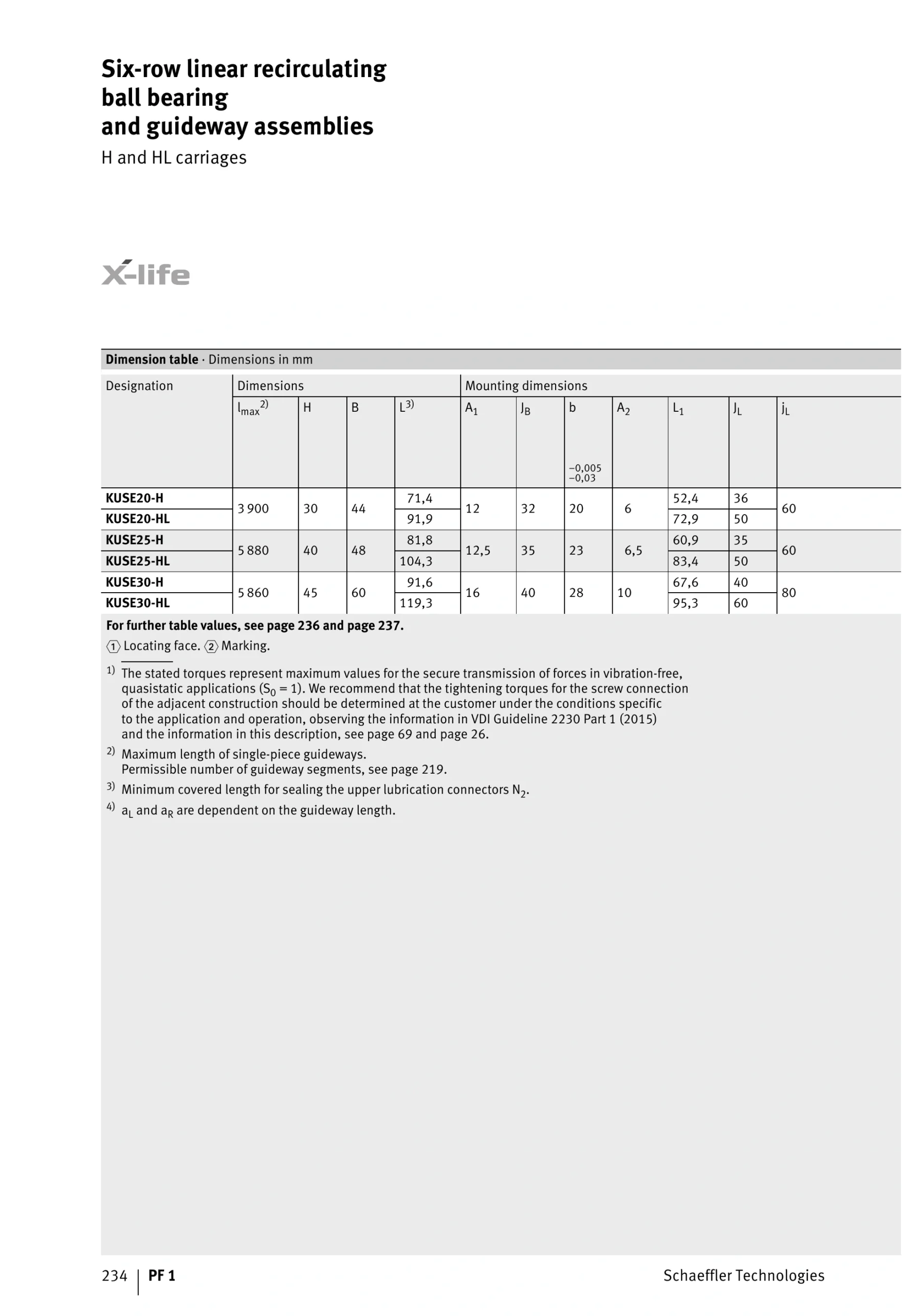

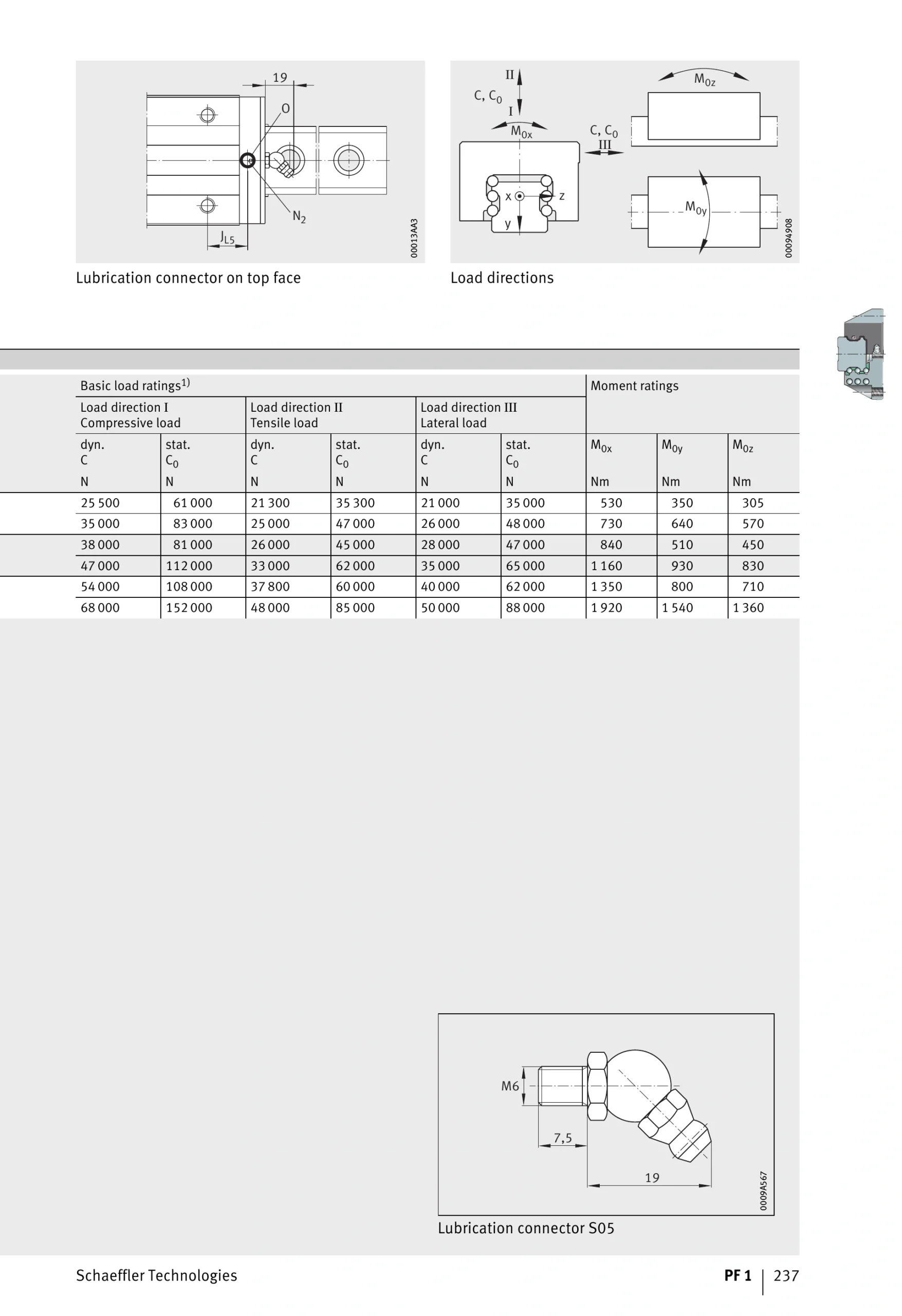

Teknik sayfaları açın · PDF 8, 9, 10, 11

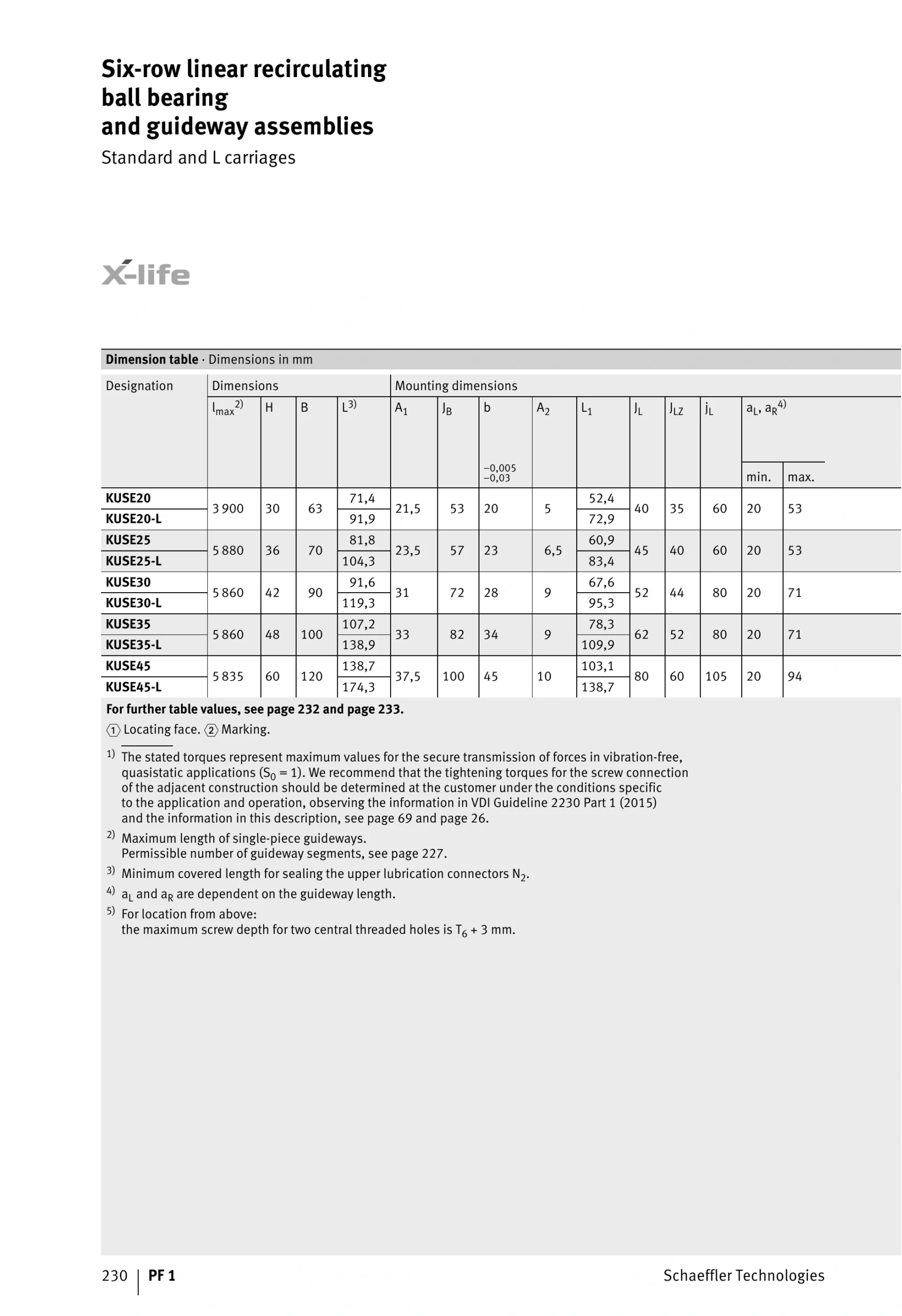

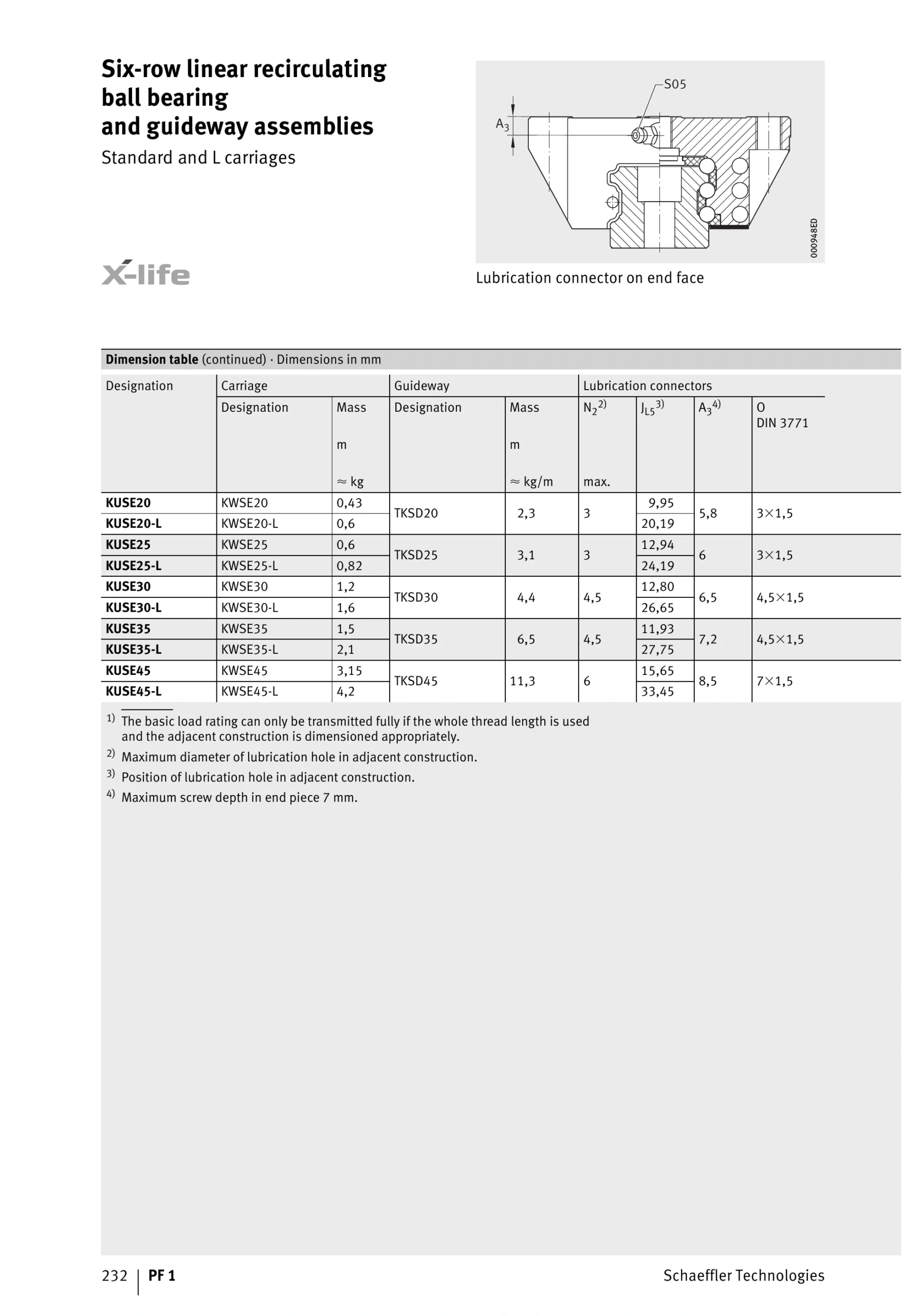

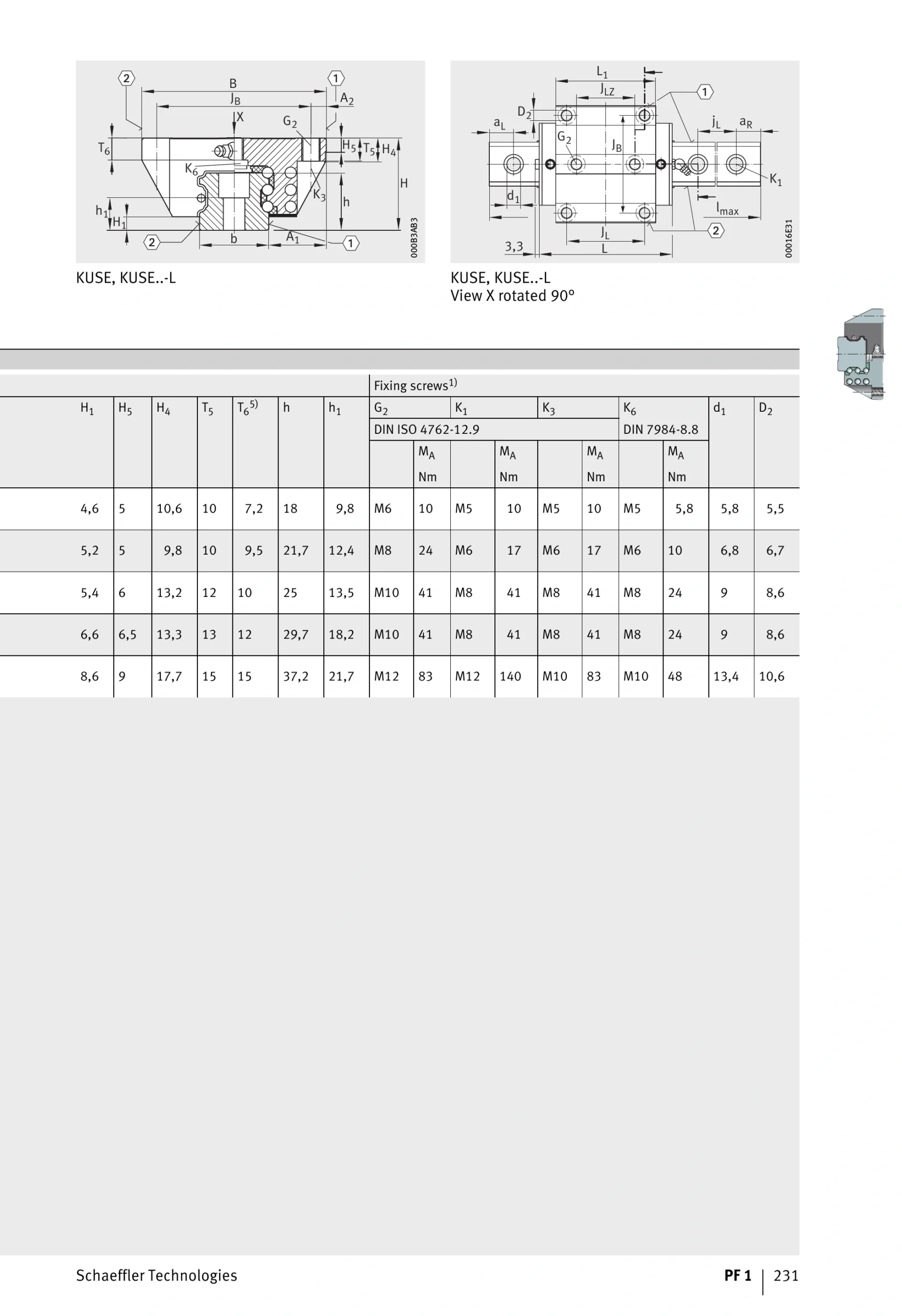

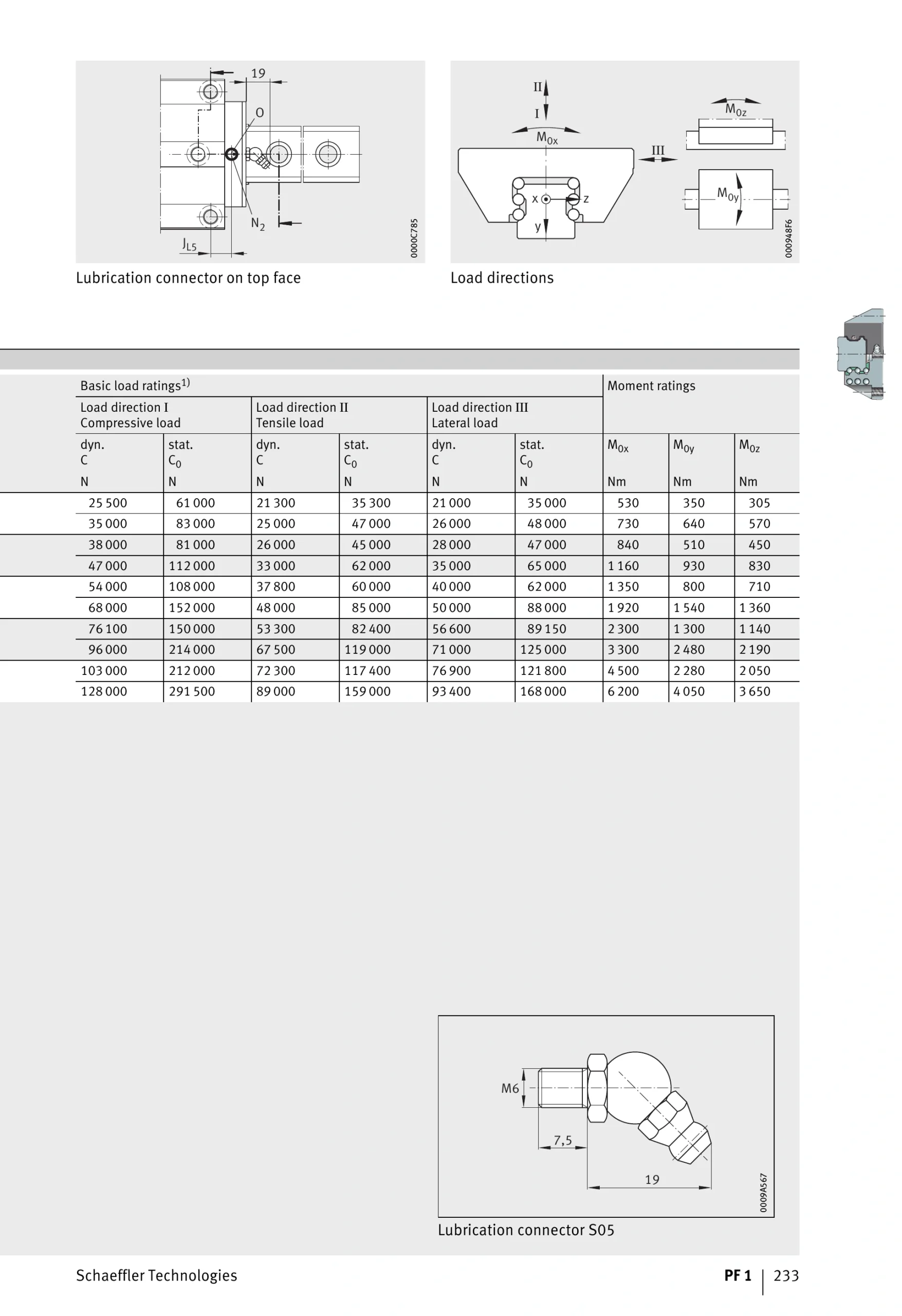

Teknik sayfaları açın · PDF 4, 5, 6, 7

Ray ve araba yerleşimini birlikte belirtin

Bir teklif talebinde ray uzunluğunu ve araba adedini birlikte yazın. Aynı ray üzerindeki iki araba arasında bırakılacak mesafe ile paralel raylar arasındaki açıklığı çizimde gösterin. Rayın toplam boyu kullanılabilir strok değildir; araba uzunluğu, uçlardaki mekanik durdurucular ve diğer parçalar için ayrılan boşluk net hareket mesafesini etkiler. İlk ve son montaj deliğinin konumu da bağlantı yüzeyinin tasarımında ayrıca ele alınır. Mevcut makine revize ediliyorsa rayı taşıyan yüzeyin durumunu ve daha önce yapılmış değişiklikleri belirtin. Bu bilgiler, yalnızca nominal boyut üzerinden yapılan bir seçimden daha açık bir değerlendirme sağlar.

Teknik çizimi model satırıyla eşleştirin

Kaynak belgeler farklı tarihlerde yayımlanmıştır; bu sayfa kullanılan baskının kapsamını açıkça belirtir. Çizimdeki ölçü harfleri, aynı tabloya ait başlıklar ve birimler birlikte okunmalıdır. Bazı teknik tablolar birden fazla sayfaya yayılır. Model bağlantısı ilgili sayfaları bir arada açar; PDF içindeki basılı sayfa numarası dosyanın fiziksel sayfa numarasından farklı olabilir. Temel model kaydı, bütün ön yük, doğruluk, sızdırmazlık ve malzeme seçeneklerinin eksiksiz sipariş tanımı değildir. Mevcut parçanın tam kodunu kısaltmadan paylaşın. Katalogda yer alan bir modelin güncel üretim ve tedarik karşılığı teklif aşamasında ayrıca doğrulanır.

Bakım için erişim bırakın

Yağlama noktasının mekanizma tamamlandıktan sonra da erişilebilir kalmasını planlayın. Merkezi yağlama hattı varsa bağlantı yönünü ve hortumun hareket boyunca izleyeceği yolu kontrol edin. Toz, talaş veya sıvı teması bulunan bir düzende koruma seçenekleri ayrıca değerlendirilir. Ek sıyırıcı veya koruyucu parça kullanımı arabanın toplam uzunluğunu değiştirebilir. Kısa strokta çalışan bir eksen ile uzun mesafe kat eden bir mekanizma için aynı bakım koşulları varsayılmaz. Kullanılacak yağlayıcı ve kontrol aralığı ilgili üretici talimatıyla birlikte belirlenir. Parçanın görünümü veya seri adı, bakım ihtiyacını tek başına tanımlamaz.

Sık sorulan sorular

KUSE ile KWSE aynı ürün kodu mu?

Takım ailesi ve araba bileşeni ayrı tanımlardır. Talep ettiğiniz kapsamı belirtin.

KUSE-XL verileri burada kullanılıyor mu?

Bu ilk sayfa kaynak PF1 baskısındaki kayıtları gösterir. Yeni nesil karşılıklar ayrı teknik doğrulama gerektirir.
