CPC MR Minyatür Lineer Ray ve Arabalar

MR ailesinde standart M ve geniş W düzeninde normal ve uzun araba seçenekleri.

Ürün grubuna genel bakış

CPC MR minyatür ailesi, küçük yerleşim alanlarında doğrusal kılavuzlama için kullanılan ray ve arabalardan oluşur. Bu sayfanın ilk kapsamı, kaynak belgedeki standart M ve geniş W tiplerinin seçilmiş boyutlarını içerir. MN, ML, WN ve WL gövdeleri temel model olarak listelenir. Kaynak çizimlerde SU ve ZU gibi koruma ve yağlama seçenekleri de birlikte açıklanır. Bunlar temel gövde tanımıyla aynı şey değildir. Listede olmayan çok küçük, özel veya başka koruma düzenindeki bir ürün için mevcut tam kodla ayrıca bilgi isteyebilirsiniz.

Kapsam: Kaynak MR belgesi: standart MN/ML için 5,7,9,12,15; geniş WN/WL için 7,9,12,15. Çok küçük ve özel tipler dahil değildir.

M ve W ray düzenleri

Standart ve geniş ray düzenini yalnızca arabanın dış görünüşünden ayırmak zor olabilir. Ray tabanının genişliği, toplam yükseklik ve bağlantı vidalarının merkezleri teknik çizimden kontrol edilir. Tek bir dar ray üzerine geniş bir aparat bağlanıyorsa yükün ray merkezine uzaklığını belirtin. Daha geniş bir kılavuz kullanımı için montaj yüzeyinde ayrılan alanın da yeterli olması gerekir. Aynı nominal sayıdaki farklı bir marka veya aileyle doğrudan uyum varsayılmamalıdır. Ray ve araba birlikte kullanılacak parçalar olarak değerlendirilir.

Normal ve uzun minyatür araba

MN ile ML veya WN ile WL gövdelerini karşılaştırırken toplam uzunluk ve bağlantı delikleri birlikte incelenir. Küçük bir mekanizmada uzun gövdenin kapladığı ek alan kullanılabilir stroğu etkileyebilir. Aynı raydaki iki araba arasındaki açıklığı da yerleşim çizimine ekleyin. Montaj plakasının et kalınlığı ve vidanın girebileceği diş boyu özellikle kontrol edilmelidir. Vida ucunun kaynak çizimde belirtilen derinliği aşmasına izin vermeyin. Parçanın küçük olması, bağlantının rastgele bir vida boyuyla yapılabileceği anlamına gelmez.

SU ve ZU kapsamını belirtme

Kaynak MR belgesinde aynı temel gövde için farklı sızdırmazlık veya yağlama düzenleri bulunur. Bir modelin sonunda görülen ekleri kaldırmak, sipariş tanımını eksik bırakabilir. Mevcut parçadaki kodu olduğu gibi paylaşın; yalnızca ana modeli aramak için bu sayfanın listesini kullanın. Kısa strok, ince toz veya bakım erişimi kısıtı varsa bu koşulları ayrıca yazın. Yağlayıcı ve koruma düzeni ürünle birlikte belirlenir. Gövde kodundan hareketle bakım aralığı veya her ortama uygunluk sözü verilmez.

Orijinal teknik çizimler ve tablolar

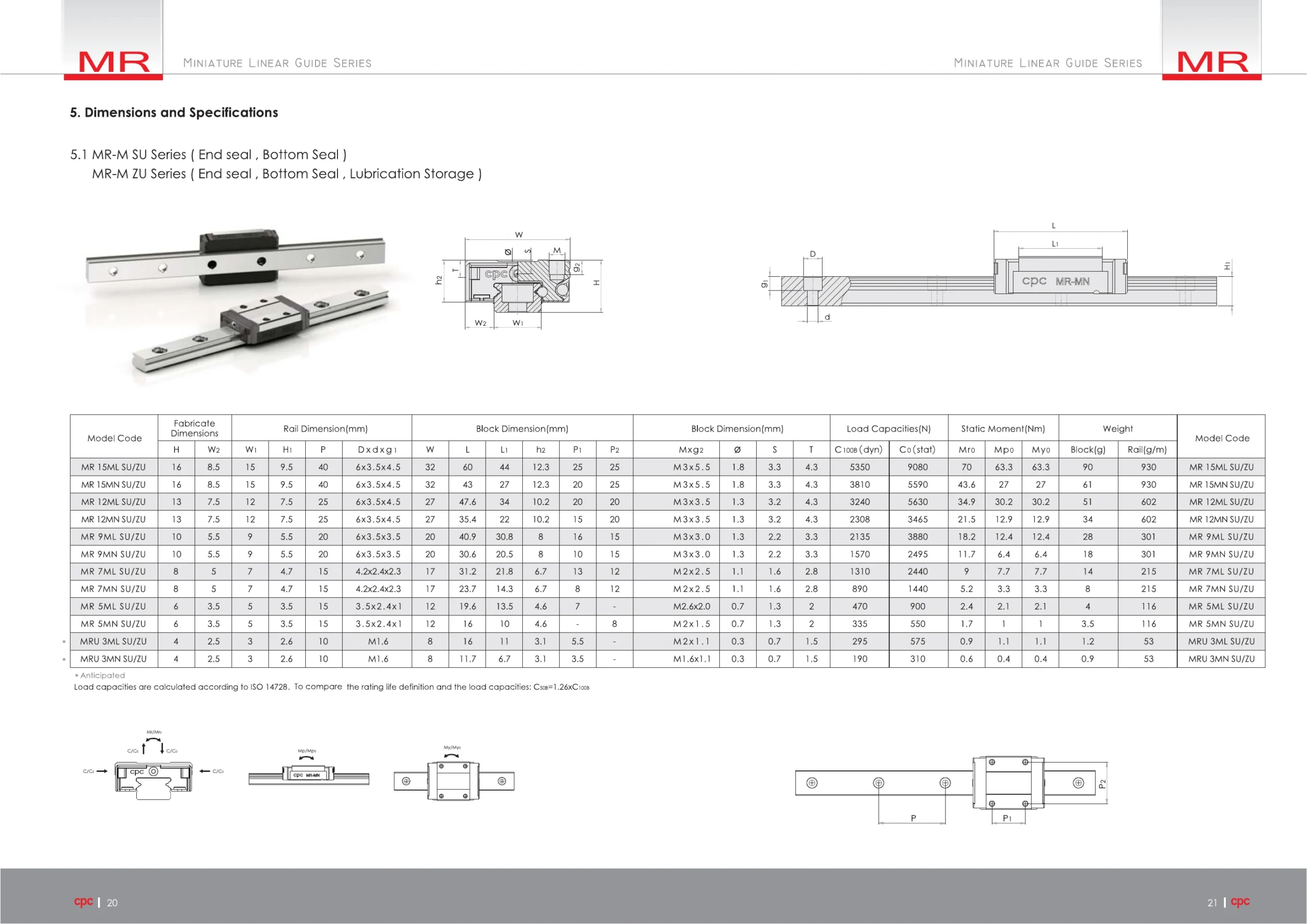

Teknik sayfaları açın · PDF 12

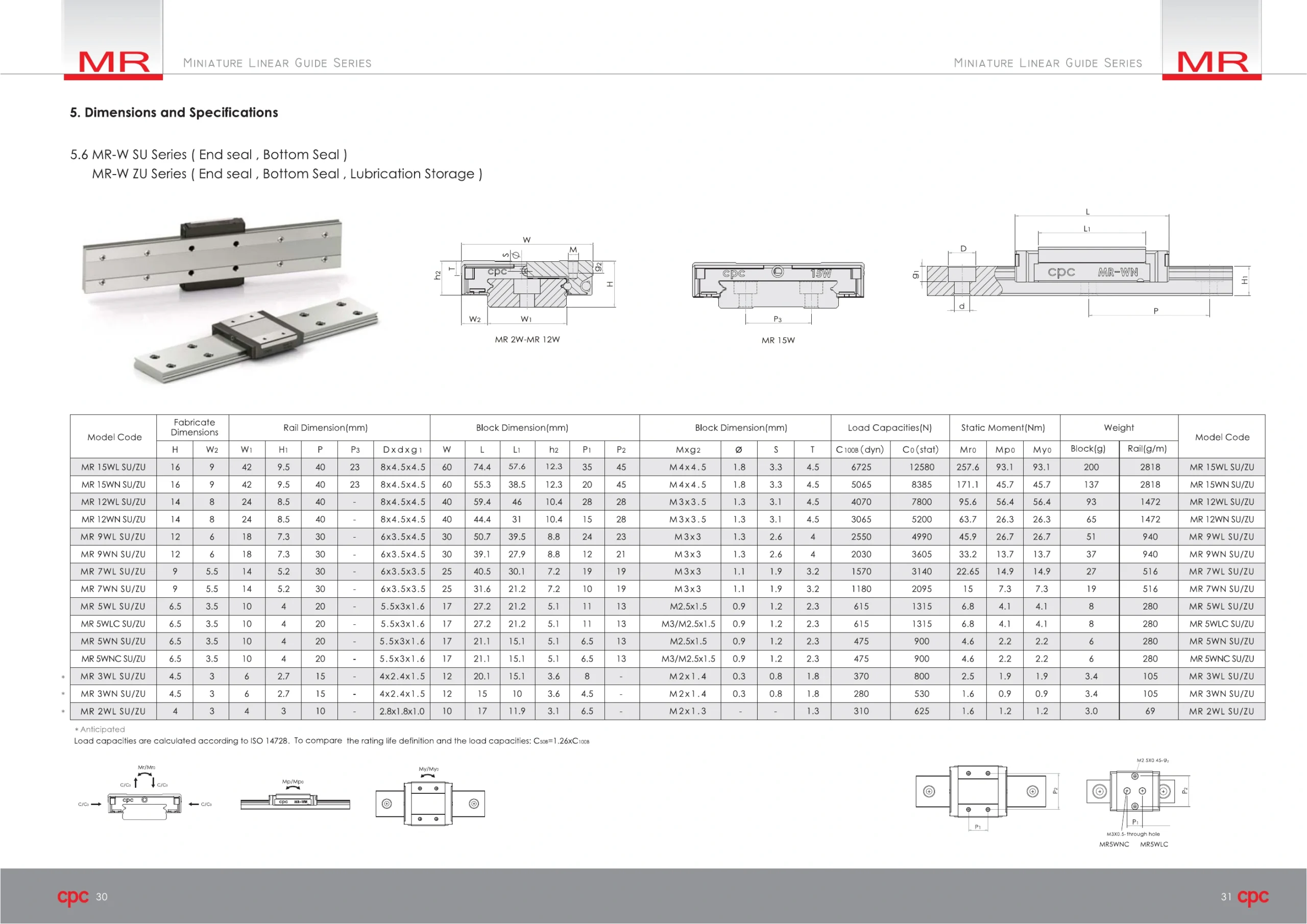

Teknik sayfaları açın · PDF 17

Yükün konumu ve çalışma koşulları

Teknik değerlendirme için yalnızca taşınan iş parçasının kütlesini vermek yeterli olmayabilir. Hareketli üst plaka, tutucular ve eksenle birlikte taşınan diğer elemanlar toplam kütleye dahil edilir. Ağırlık merkezinin ray düzlemine uzaklığı ile proses kuvvetinin uygulandığı konumu çizimde belirtin. İvmelenme, duruş, yön değiştirme ve çalışma sıklığı da değerlendirmeyi etkiler. Dinamik yük değeri, statik yük değeri ve izin verilen moment birbirinin yerine kullanılmaz. Katalog verisinden doğrudan kilogram cinsinde makine taşıma kapasitesi ilan edilmez. Yük yönleri ve yerleşim bilinmeden yalnızca daha büyük bir araba seçmek bütün tasarım sorularını çözmez.

Teknik çizimi model satırıyla eşleştirin

Kaynak belgeler farklı tarihlerde yayımlanmıştır; bu sayfa kullanılan baskının kapsamını açıkça belirtir. Çizimdeki ölçü harfleri, aynı tabloya ait başlıklar ve birimler birlikte okunmalıdır. Bazı teknik tablolar birden fazla sayfaya yayılır. Model bağlantısı ilgili sayfaları bir arada açar; PDF içindeki basılı sayfa numarası dosyanın fiziksel sayfa numarasından farklı olabilir. Temel model kaydı, bütün ön yük, doğruluk, sızdırmazlık ve malzeme seçeneklerinin eksiksiz sipariş tanımı değildir. Mevcut parçanın tam kodunu kısaltmadan paylaşın. Katalogda yer alan bir modelin güncel üretim ve tedarik karşılığı teklif aşamasında ayrıca doğrulanır.

Sık sorulan sorular

Bu listede bütün MR boyutları var mı?

İlk kapsam standart 5–15 ve geniş 7–15 boyutlarının seçilmiş normal/uzun gövdeleridir.

SU ve ZU aynı sipariş tanımı mı?

Hayır. Kaynak belgedeki ek seçenekler tam kod belirlenirken ayrıca korunur.
