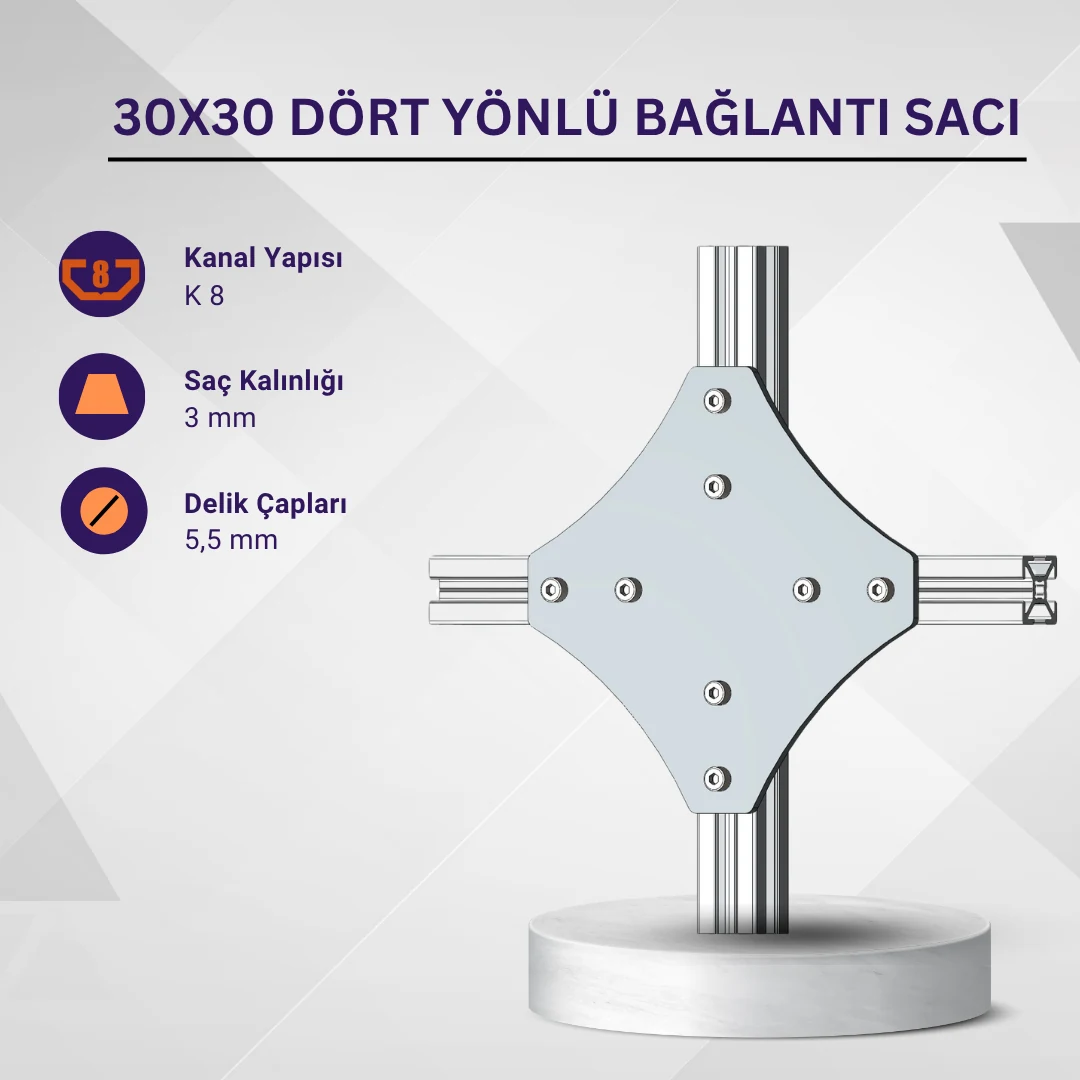

30×30 Dört Yönlü Bağlantı Sacı
30×30 Dört Yönlü Bağlantı Sacı, sigma profil birleşimlerinde dıştan bağlantı oluşturmak için değerlendirilir. Profil kesiti, bağlantı yönü ve delik yerleşimi doğru montaj için birlikte kontrol edilir. İleri Mühendislik, seçiminizi ürünün teknik seçenekleri ve kullanılacağı yapının koşullarıyla birlikte ele alır.

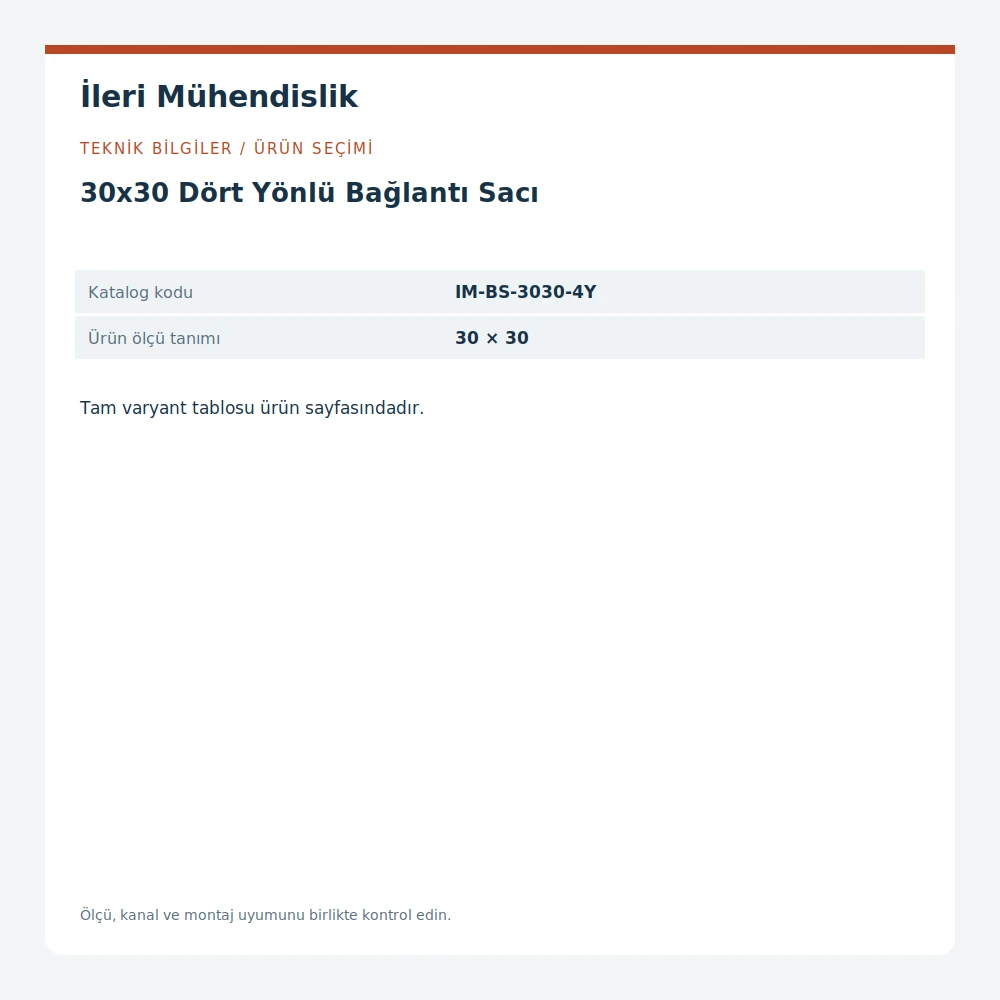

30×30 Dört Yönlü Bağlantı Sacı — teknik bilgiler
| Katalog kodu | IM-BS-3030-4Y |
| Ürün ölçü tanımı | 30 × 30 |
Bağlantı sacının birleşimdeki görevi
Bağlantı sacı, profil yüzeyleri arasında dıştan bir birleşim oluşturmak ve seçilen yönlerde bağlantı noktaları sağlamak için değerlendirilir. İki, üç veya dört yönlü tanım sacın yerleşim biçimini anlatır; tek başına yük kapasitesi vermez. Profilin kesiti, deliklerin konumu ve bağlantıda kullanılacak somunlar birlikte eşleştirilmelidir. Montaj yapılacak yüzeyin erişilebilir olması da seçimde önemlidir.
Delik ve kanal uyumunun kontrolü
Sac üzerindeki delik çapı ile kullanılacak cıvatanın ölçüsü, profil kanalındaki somun düzeniyle birlikte kontrol edilir. Dış ölçüsü aynı görünen iki sacın delik aralıkları farklı olabilir. Siparişte ürün ölçüsü, yön sayısı ve gerekli bağlantı seti açıkça belirtilmelidir. Teknik tabloda A, B veya benzeri harfle gösterilen ölçüler ilgili ürün çizimiyle birlikte değerlendirilir; farklı üründeki aynı harfin aynı yönü anlattığı kabul edilmez.
Yüzey, temas ve montaj erişimi
Bağlantı sacının profile oturacağı yüzeyde başka aparat veya panel bulunması montajı etkileyebilir. Cıvata başlarına sıkma ve sonradan bakım için erişim bırakılmalıdır. Sacın kalınlığı, yüzey durumu ve kullanım ortamı projeyle birlikte değerlendirilir. Açık veya nemli ortamda kullanılacak birleşimlerde yalnızca profil malzemesine bakmak yeterli değildir; bağlantı parçalarının özellikleri de ele alınır.
Birleşimi tamamlayan parçalar
Sacın kendisiyle montajda görünen profil, somun ve cıvata ayrı kalemler olabilir. Teklif listesinde bu parçaların dahil olup olmadığını açıklamak eksik malzeme ihtimalini azaltır. Bir köşede kullanılacak sac sayısı ve bağlantı adedi, yapının hareket ve yük koşullarına göre belirlenir. Görseldeki montaj örneği, bütün konstrüksiyonun hesaplanmış yük kapasitesi anlamına gelmez.
Ölçü listesini hazırlarken
Ölçülerin hangi yüzey veya kenar arasında alındığını belirtmek, benzer parçaların karışmasını önler. Kesim boyu, dış ölçü, kanal açıklığı ve bağlantı mesafesi birbirinden farklı bilgilerdir. Çizimde kullanılan birim bütün satırlarda aynı olmalıdır. Mevcut parçanın yerine yenisi alınacaksa yalnızca toplam boyu değil, bağlantı tarafındaki ayrıntıları da kaydedin. Ürün gruplarını ve adetleri düzenli bir listede paylaşmak teklifin kapsamını daha açık hale getirir.
Varyantı doğru tanımlayın
Ürün ailesi içinde birden fazla ölçü veya bağlantı seçeneği varsa sipariş edilecek satırı açıkça belirtin. Benzer isimli parçalar farklı kanal, metrik diş veya bağlantı yüzeyi için hazırlanmış olabilir. Teknik tabloda bulunan seçenekler, birbirinin yerine kullanılabilecek parçalar olarak değerlendirilmez. Mevcut bir yapıya eklenecek üründe profil kesitinin fotoğrafı ve ölçüsü de teklif talebine eklenebilir.
Proje ve teklif hazırlığı
İleri Mühendislik ile paylaşacağınız listede ürün adı, katalog kodu, ölçü ve adet bulunmalıdır. Aynı yapının bağlantı elemanlarını birlikte listelemek eksik malzeme ihtimalini azaltır. Özel boy, yüzey, işleme veya farklı yerleşim ihtiyacınız varsa bunu ayrıca yazın. Fotoğraflar montajı anlamaya yardımcı olur; ölçülü çizim ise bağlantı noktalarının daha doğru değerlendirilmesini sağlar. Teslim kapsamı teklif aşamasında netleştirilir.
Montajdan önce kontrol
Teslim alınan ürünün adı ve ölçüsü, hazırlanan malzeme listesiyle karşılaştırılmalıdır. Bağlantı yüzeyleri ve parçanın projedeki konumu kontrol edilir. Montaj örneklerindeki başka ürünlerin bu kaleme dahil olduğu varsayılmamalıdır. Profil, cıvata, somun veya panel ayrıca gerekebilir. Uygulamadaki yük ve hareket koşulları bilinmeden yalnızca katalog görselinden bütün yapının uygunluğu hakkında karar verilmez.
Sık sorulan sorular
Bu ürünü seçerken hangi bilgiler gerekir?
Ürün adı ve ölçüsüne ek olarak kullanılacağı profil veya montaj yüzeyi, gerekli adet ve çalışma koşulları paylaşılmalıdır. Varyant tablosu olan ürünlerde hangi seçeneğin istendiği açıkça belirtilir. Mevcut bir sisteme uyarlama yapılacaksa ölçülü çizim veya numune değerlendirmeyi kolaylaştırır.
Görseldeki bütün parçalar siparişe dahil midir?
Montaj görsellerinde profil, bağlantı elemanı veya yardımcı parçalar birlikte gösterilebilir. Bu kalemin teslim kapsamı teklif sırasında açıklanır. İhtiyacınız olan somun, cıvata, panel ve diğer parçaları listenizde ayrı belirtmeniz önerilir.
Mevcut parçayla uyum nasıl kontrol edilir?
Dış görünüşün yanında kanal, delik, diş ve montaj yüzeyi ölçüleri karşılaştırılır. Ürün kodu eşleştirmesi tek başına yeterli olmayabilir. Ölçü, fotoğraf ve gerekiyorsa numune üzerinden ilgili varyant değerlendirilir.
İlgili ürünler ve teklif
Sigma profil ve bağlantı elemanları kataloğu üzerinden diğer grupları inceleyebilir, Bağlantı Sacları ve Plakalar bölümünden aynı gruptaki seçenekleri karşılaştırabilirsiniz. Ölçü ve adet listenizle İleri Mühendislik’e teklif talebi iletin.

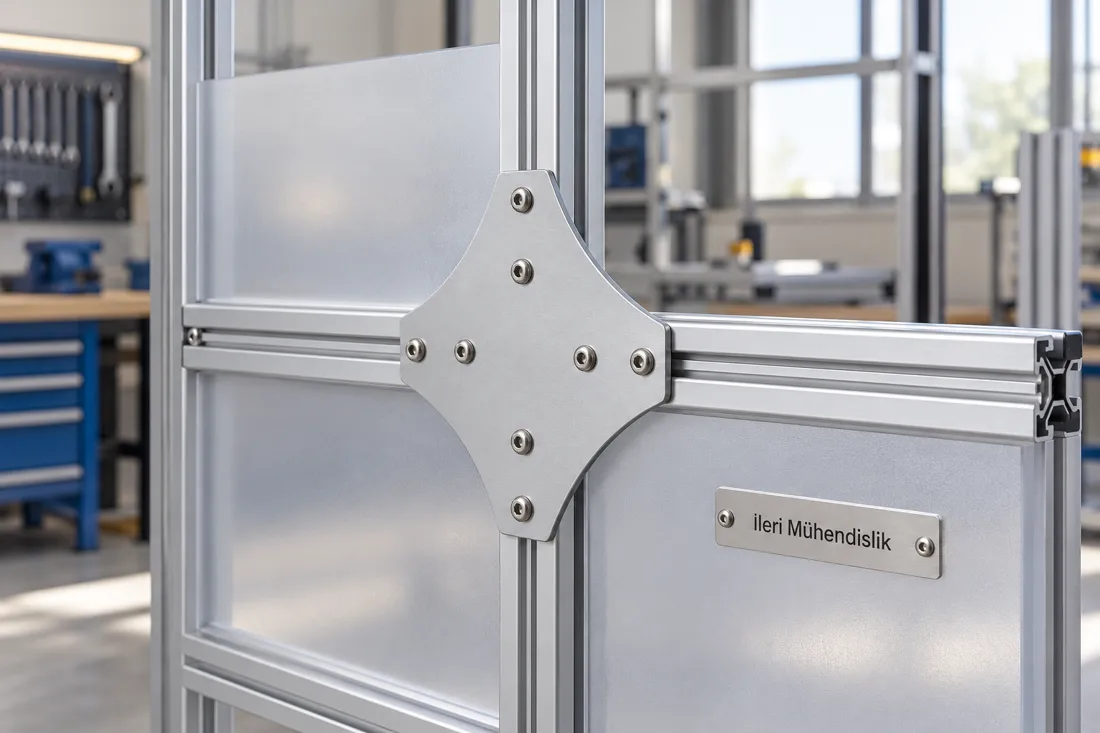

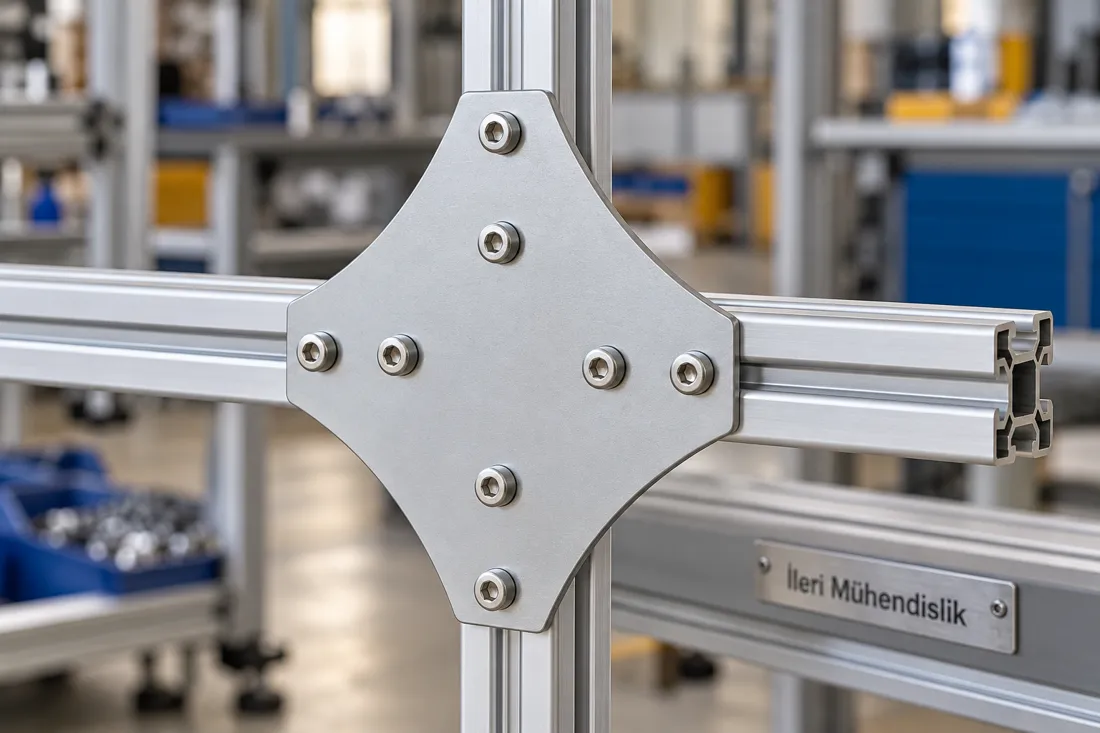

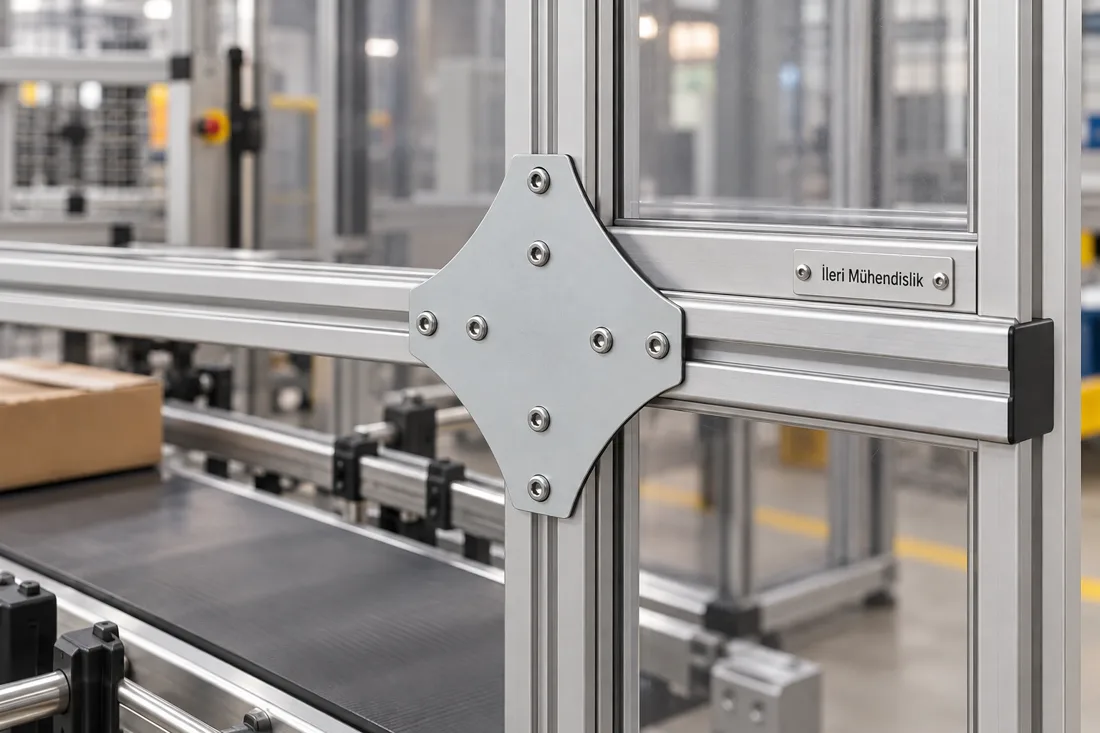

Uygulama örnekleri galerisi
Uygulama örnekleri
30x30 Dört Yönlü Bağlantı Sacı için bu ürüne özel hazırlanmış montaj ve kullanım örneklerini inceleyebilirsiniz.
Uygulama örnekleri seçim ve yerleşim fikri sunar. Kesit, bağlantı düzeni ve yük koşulları projeye göre değerlendirilir.
