THK Vidalı Mil ve Somunlar
THK Vidalı Mil ve Somunlar için ürün ailesi, ölçü çizimleri ve uygulamaya göre seçim bilgileri.
THK vidalı mil ve somunlar, hassas besleme eksenlerinden özel hareket düzenlerine kadar farklı ürün aileleriyle değerlendirilir. Bu sayfada DIN ailesi ve diğer başlıca seriler için anlaşılır bir seçim çerçevesi sunulur. Yerel teknik PDF, EBA, EBB, EBC, EPA, EPB ve EPC ailelerinin orijinal boyut çizimlerini içerir. Diğer aileler ürün grubu olarak tanıtılır; tümünün ölçülerinin aynı belgede bulunduğu varsayılmaz.
DIN ailesinin kapsamı
EBA, EBB, EBC, EPA, EPB ve EPC somunları kendi teknik çizimleriyle incelenir. Montaj gövdesi hazırlarken somun çapı, flanş bağlantısı, vida delikleri ve yağlama girişi kontrol edilir. Uygun aileye karar vermek için yalnızca üretici adını bilmek yeterli değildir. Elinizdeki parçanın tam kodunu ve varsa makine teknik resmini paylaşmanız, hatalı bir karşılaştırmayı önler.Diğer THK serileri
SBK, SBN ve HBN bilya kafesli aileler arasında; BIF, BLK, BNF, BNFN ve BNK ise farklı hassas vida seçenekleri arasında yer alır. BNS ve NS gibi birleşik vida / yivli mil çözümleri, standart bir vidalı milden farklı hareket düzenleri içerebilir. Bu aileler aynı görev için birbirinin otomatik alternatifi sayılmaz. Uygulamaya göre ürün grubunun doğru belirlenmesi gerekir.Bir yenileme talebinde somunun tek başına mı yoksa mil ile eşleşmiş takım olarak mı istendiğini belirtin. Özellikle özel uç işlemli millerde eksenin mevcut yatak düzeni ve kaplin tarafı da çizime eklenmelidir. Hassasiyet sınıfı ve boşluk beklentisi ayrıca yazılır. Bu bilgiler eksikse yalnızca dış şekle bakılarak tam sipariş kodu oluşturulmaz.
THK ürün grubunda küçük bir besleme ekseni ile yüksek itme kuvvetli bir uygulamanın seçimi farklıdır. Bir ailede belirtilen hız, yük veya bakım özelliği tüm THK millere genellenemez. Kaynak belge ve üretici doğrulaması seçilen kod bazında yapılır. Sayfadaki teknik görseller ölçülerin rahat okunması için büyütülebilir; yerel PDF ise aynı verilerin orijinal doküman düzeninde incelenmesine imkân verir.
Ürün ailesi ve teknik seçim tablosu
| Seri | Ürün grubu | Belge kapsamı |
|---|---|---|
| EBA / EBB / EBC | DIN ailesi | Yerel PDF içinde ölçü çizimleri |
| EPA / EPB / EPC | DIN ailesi | Yerel PDF içinde ölçü çizimleri |
| SBK / SBN / HBN | Bilya kafesli aileler | Modele özel belge ile seçim |
| BIF / BLK / BNF / BNFN / BNK | Hassas vida aileleri | Tam kod üzerinden değerlendirme |
| BNS / NS | Vida ve yivli mil birleşimi | Özel hareket düzeni |

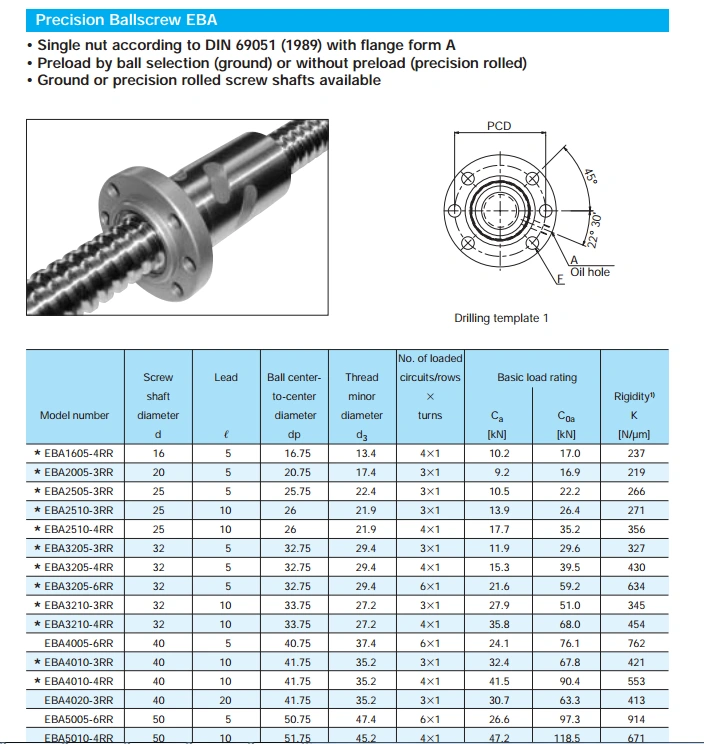

Orijinal teknik çizimler ve ölçü tabloları

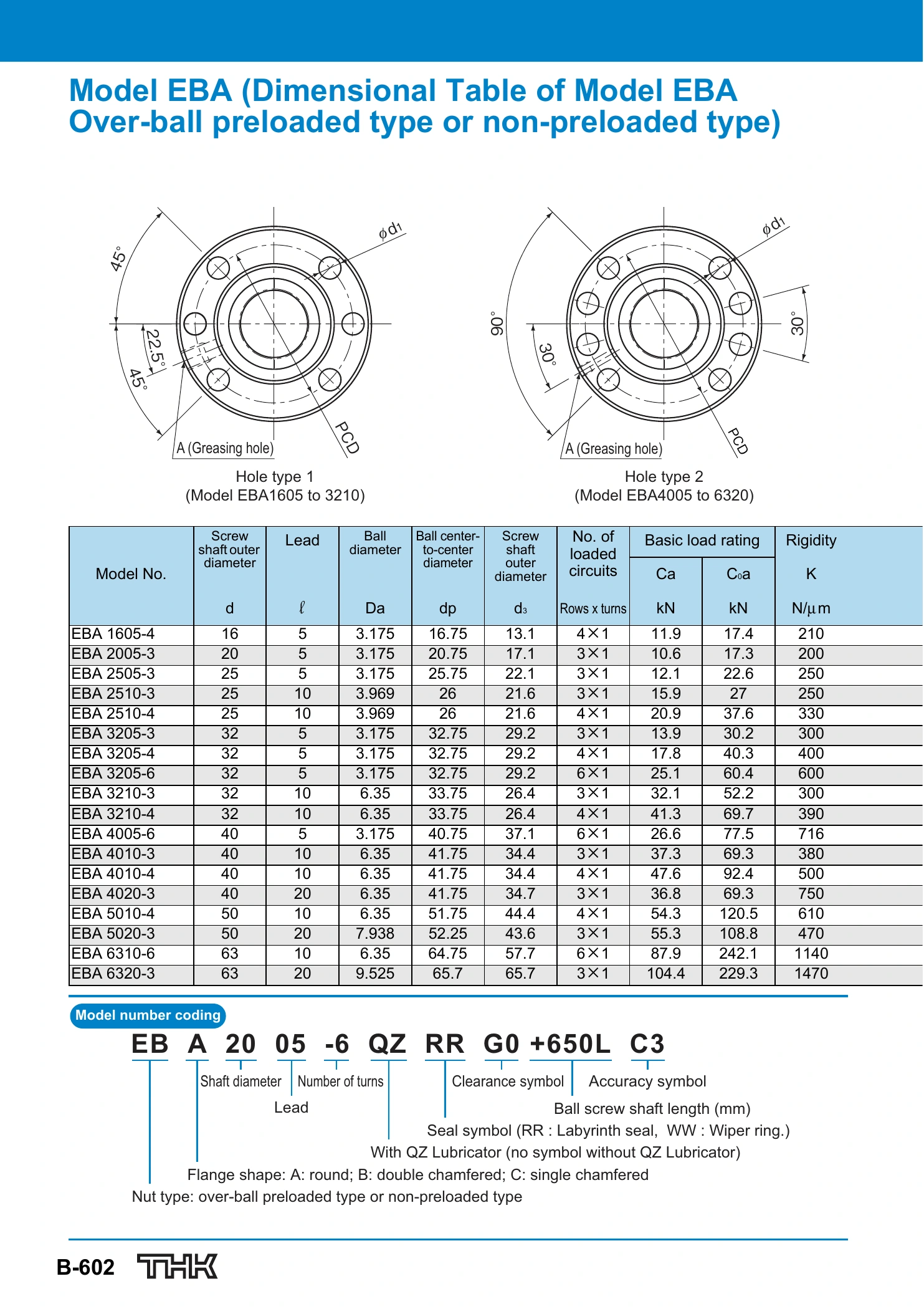

Teknik çizim ve ölçüler · kaynak PDF sayfa 2

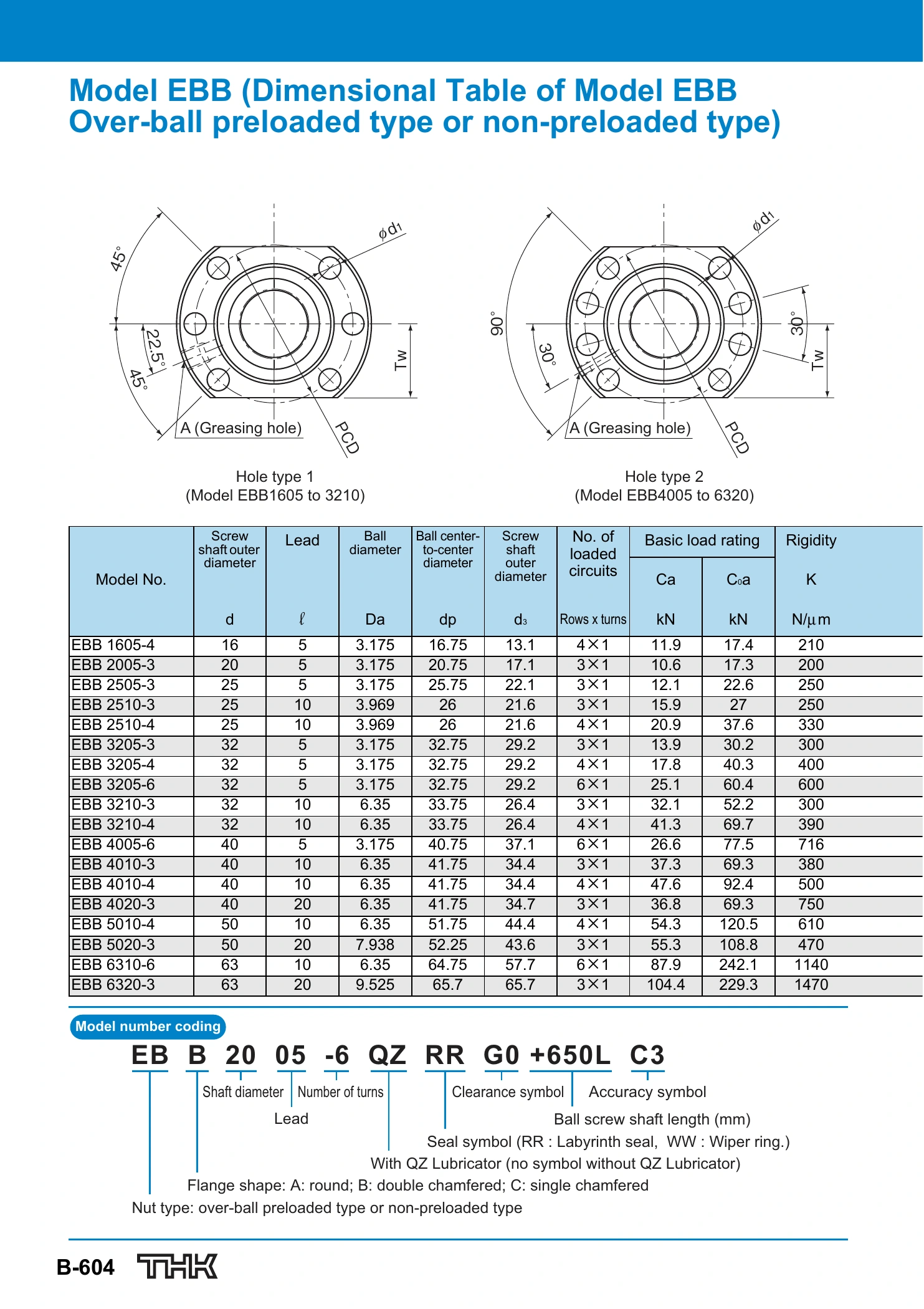

Teknik çizim ve ölçüler · kaynak PDF sayfa 4

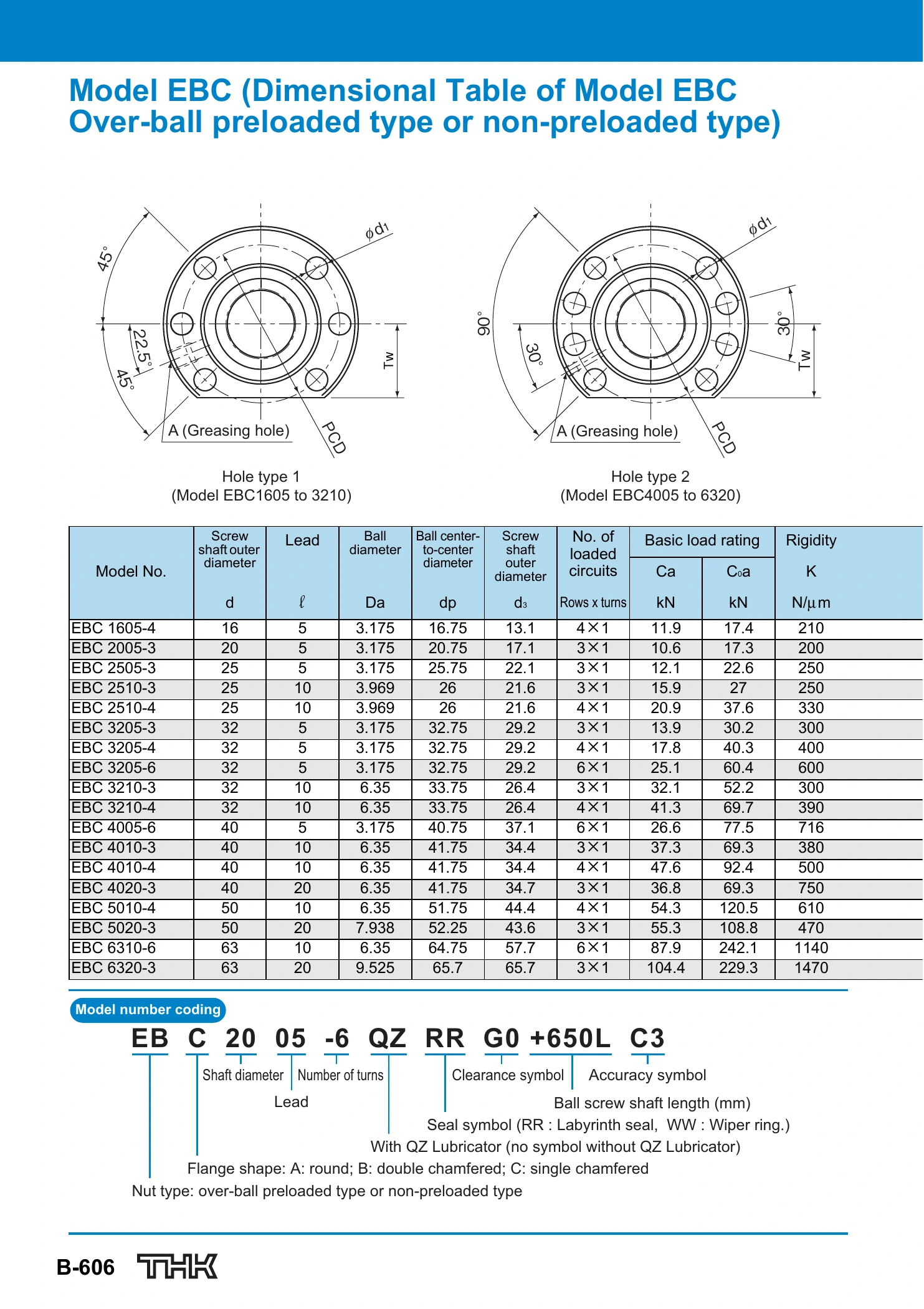

Teknik çizim ve ölçüler · kaynak PDF sayfa 6
Üreticinin güncel ürün bilgisi ↗
Teklif için hangi bilgileri paylaşmalısınız?
Milin toplam boyunu, çalışacak strokunu ve uç işleme ölçülerini birbirinden ayırarak belirtin. Toplam uzunluk içine yatak yuvaları, kaplin bağlantısı ve emniyet somunu dişleri de girebilir. Sadece hareket mesafesini bildirmek, hazırlanacak parçanın tam boyunu belirlemeye yetmez. Elinizdeki numunenin fotoğrafını ölçülü çizimle birlikte iletmeniz, özellikle mevcut makineye uyarlamada yanlış eşleştirme ihtimalini azaltır.Taşınacak kütleye ek olarak hareket yönünü, istenen hızı, ivmeyi, çalışma sıklığını ve çevre koşullarını paylaşın. Yatay bir tabla ile düşey kaldırma ekseni aynı şekilde değerlendirilmez. Mil çapı tek başına taşıma kapasitesini belirlemez; serbest boy, yataklama düzeni, somun yapısı ve çalışma çevrimi birlikte incelenir. Kesin yük değerleri yalnızca seçilen tam modelin teknik belgesinden alınmalıdır.
Montaj ve bakımda dikkat edilecek noktalar
Sabit taraf yatağı, destek tarafı ve somun gövdesi aynı eksen üzerinde kurulmalıdır. Hizalama hatasını bağlantı cıvatalarını aşırı sıkarak gidermeye çalışmak düzgün hareket sağlamaz. Milin uç işlemleri yatak, kilit somunu ve kaplin ölçülerine göre hazırlanır. Yatak yuvası toleransı ile somunun gövdeye oturuşu ayrı ayrı kontrol edilir; ilk çalıştırma düşük hızda yapılır.Yağlayıcı türü ve yenileme aralığı ürünün üretici talimatına, çalışma ortamına ve gerçek çevrimine göre belirlenir. Talaş, toz veya sıvı bulunan makinelerde koruma körüğü ve uygun sıyırıcı çözümü değerlendirilir. Bilyalı somun, uygun transfer aparatı olmadan mil üzerinden çıkarılmamalıdır. Yenileme sırasında eski parçadaki hasarın nedeni de araştırılmalı; sadece yeni somun takılmasıyla hizalama veya kirlenme sorununun çözüldüğü varsayılmamalıdır.
İlgili ürünler ve teknik değerlendirme
Komple eksen kurulumu için vidalı mil yatakları, yükün kılavuzlanması için lineer ray ve arabalar bölümünü inceleyebilirsiniz. Hazır bir taşıyıcı gövde ve tahrik birliği gerekiyorsa vidalı mil tahrikli modüller de değerlendirilir. Bu ürünlerin görevleri farklıdır; vida dönme hareketini ilerlemeye çevirirken kılavuzlar hareketli elemanın geometrisini taşır. Doğru çözüm, eksenin tamamı değerlendirilerek belirlenir.Sık sorulan sorular
THK DIN PDF bütün THK serilerini kapsıyor mu?
Hayır. Yerel PDF yalnızca başlıkta belirtilen altı DIN ailesinin teknik ölçülerini kapsar. Diğer aileler için ayrıca model belgesi gerekir.
Bilya kafesli bir seri her standart somunun yerine takılır mı?
Böyle bir genel uyumluluk yoktur. Gövde, mil geometrisi, boşluk, hassasiyet ve bağlantı düzeni tam model bazında kontrol edilmelidir.
