HIWIN Vidalı Mil ve Somunlar
HIWIN Vidalı Mil ve Somunlar için ürün ailesi, ölçü çizimleri ve uygulamaya göre seçim bilgileri.
HIWIN vidalı mil ve somunlar, kontrollü doğrusal ilerleme isteyen makine eksenleri için farklı somun biçimleriyle değerlendirilebilir. Bu sayfada FSI, FSC ve FSZ aileleri birlikte sunulur; her ailenin seçilmiş üretici çizimleri ve ölçü tabloları ayrı başlıklarla açılır. Bir serinin adını bilmek ilk adımdır; tedarik edilecek takımın çapı, ilerlemesi, hassasiyeti ve somun düzeni sipariş öncesinde netleştirilir.
FSI, FSC ve FSZ seçiminde yaklaşım
Mevcut bir tezgâhta değişim yapılacaksa somunun dış formunu ve flanşın kesik yüzeylerini fotoğraflamak yararlıdır. Bağlantı deliklerinin merkezleri, yağlama deliğinin konumu ve somun boyu ölçülmeden yalnızca mil çapına göre karar verilmemelidir. Aynı nominal vida ölçüsü içinde farklı dolaşım düzenleri ve somun geometrileri bulunabilir. Bu nedenle aşağıdaki aile tanımı, belirli bir parçanın doğrudan yerine geçme taahhüdü değildir.HIWIN kaynak kataloğu taşlanmış ve ovalanmış vidalı milleri ayrı bölümlerde ele alır. Buradaki yerel belge, ovalanmış FSZ ve FSC ölçülerinin yanı sıra DIN bölümündeki FSC / FSI tablosundan seçilmiş sayfaları içerir. Belgenin kapsadığı bölüm açıkça belirtilmiştir; bir tablodaki hassasiyet veya boyut, başka bir seriye otomatik taşınmaz. Güncel üretici bilgisi için aşağıdaki dış bağlantı da kullanılabilir.
Uç işlem ve eksen planlaması
Mil gövdesi uygun olsa bile işlenmiş uçların eski makineyle aynı olması gerekir. Kaplin çapı, yatak boynu, kilitleme dişi ve omuz mesafesi çizim üzerinde gösterilmelidir. Teklif talebinde motor tarafının hangi uç olduğunu belirtmek, ters yönlü bir uç işleminin önüne geçer. Eksenin iki yöndeki hareketinde boşluk beklentisi ayrıca yazılmalıdır.Kısa strokta sık yön değiştiren bir besleme ekseninde somunun çalışma davranışı ile uzun stroklu hızlı taşıma eksenindeki kritik devir kontrolü farklı öncelikler taşır. Bu nedenle kullanıcıdan yalnızca bir ürün kodu değil, hareket çevrimi de istenir. Mevcut kodun tamamını, varsa teknik resim revizyonunu ve takım halinde mi tek somun olarak mı talep edildiğini paylaşabilirsiniz.
Ürün ailesi ve teknik seçim tablosu
| Aile | Kontrol noktası | Sipariş bilgisi |
|---|---|---|
| FSI | DIN ölçü tablosu ile birlikte kontrol edilir | Çap, ilerleme, somun tipi |
| FSC | Flanş geometrisi ve bağlantı düzeni doğrulanır | Ovalanmış / taşlanmış ayrımı |
| FSZ | Küçük gövde seçenekleri katalogla eşleştirilir | Tam kod ve eksenel boşluk |

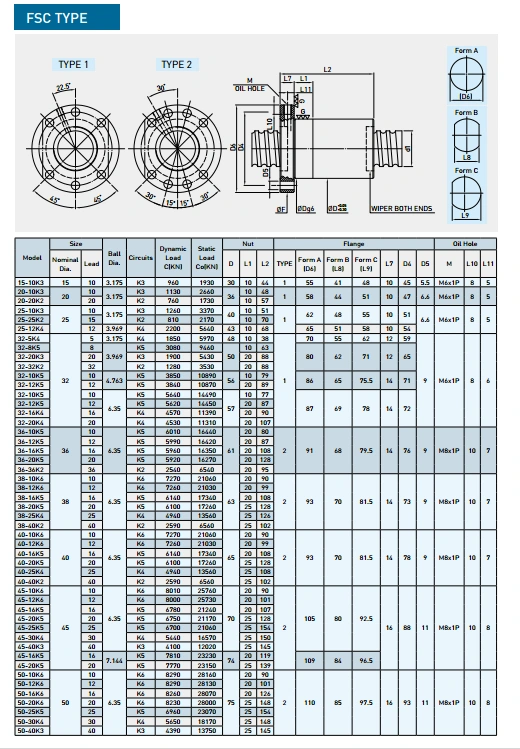

Orijinal teknik çizimler ve ölçü tabloları

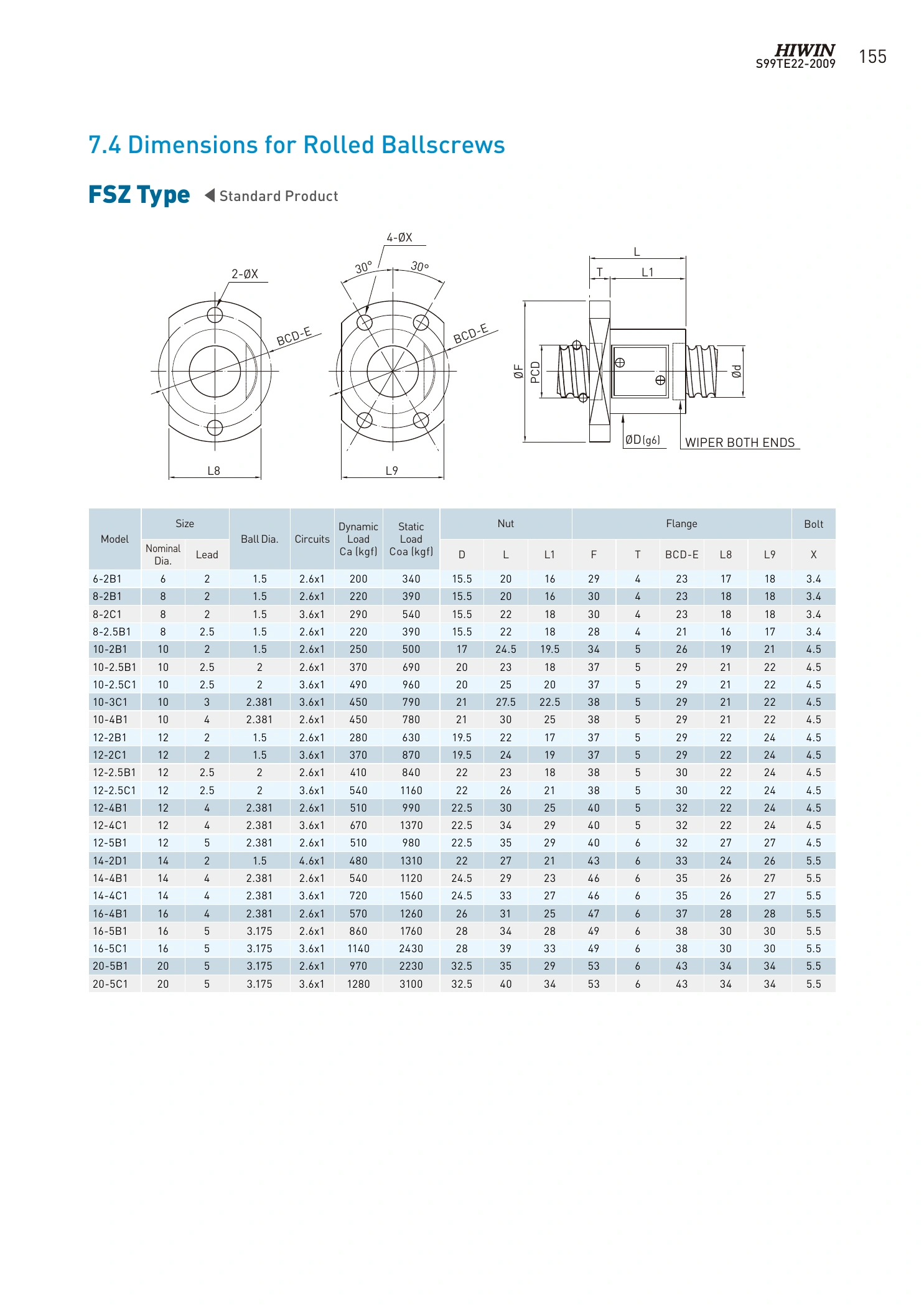

Teknik çizim ve ölçüler · kaynak PDF sayfa 159

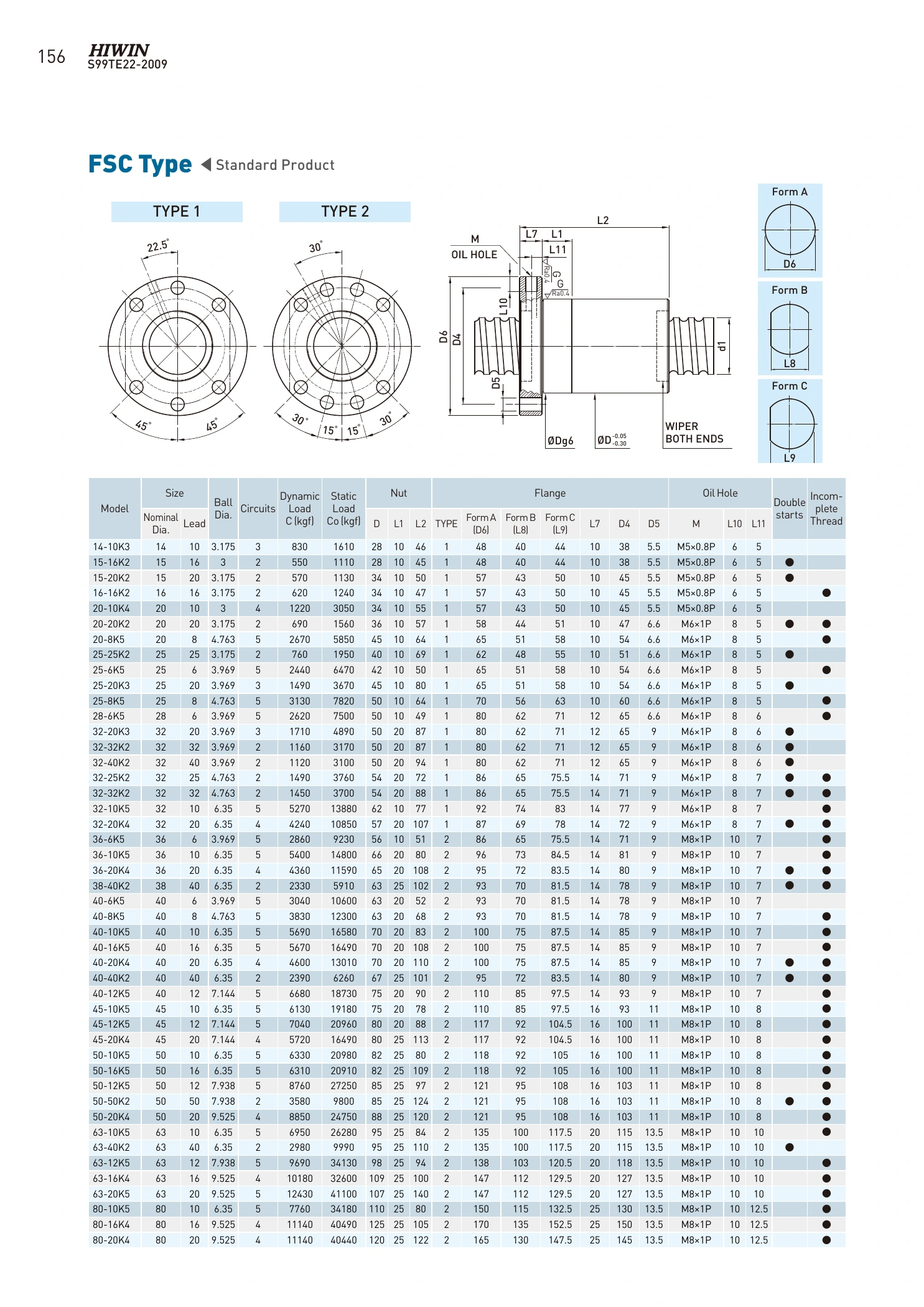

Teknik çizim ve ölçüler · kaynak PDF sayfa 160

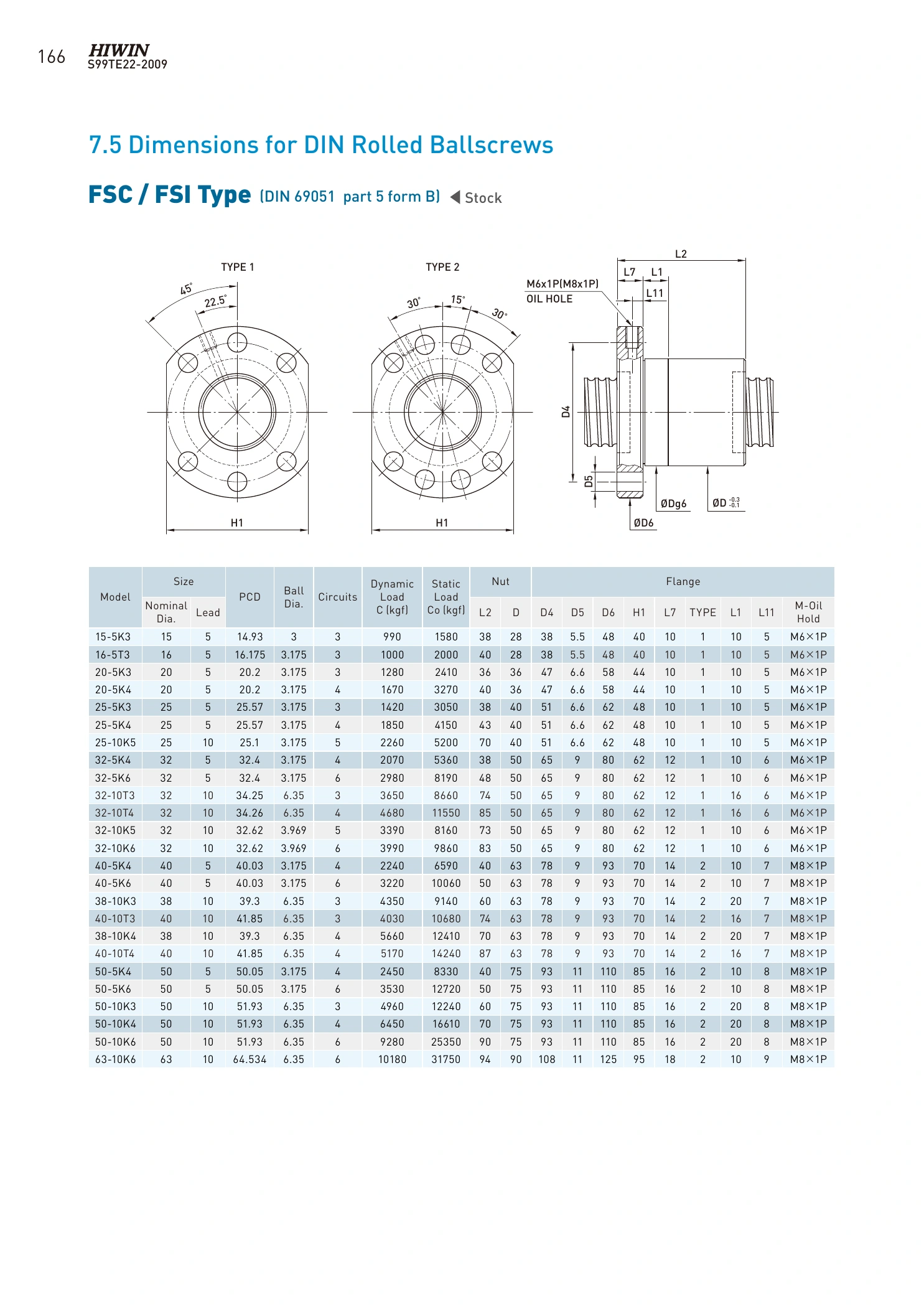

Teknik çizim ve ölçüler · kaynak PDF sayfa 170
Üreticinin güncel ürün bilgisi ↗
Teklif için hangi bilgileri paylaşmalısınız?
Milin toplam boyunu, çalışacak strokunu ve uç işleme ölçülerini birbirinden ayırarak belirtin. Toplam uzunluk içine yatak yuvaları, kaplin bağlantısı ve emniyet somunu dişleri de girebilir. Sadece hareket mesafesini bildirmek, hazırlanacak parçanın tam boyunu belirlemeye yetmez. Elinizdeki numunenin fotoğrafını ölçülü çizimle birlikte iletmeniz, özellikle mevcut makineye uyarlamada yanlış eşleştirme ihtimalini azaltır.Taşınacak kütleye ek olarak hareket yönünü, istenen hızı, ivmeyi, çalışma sıklığını ve çevre koşullarını paylaşın. Yatay bir tabla ile düşey kaldırma ekseni aynı şekilde değerlendirilmez. Mil çapı tek başına taşıma kapasitesini belirlemez; serbest boy, yataklama düzeni, somun yapısı ve çalışma çevrimi birlikte incelenir. Kesin yük değerleri yalnızca seçilen tam modelin teknik belgesinden alınmalıdır.
Montaj ve bakımda dikkat edilecek noktalar
Sabit taraf yatağı, destek tarafı ve somun gövdesi aynı eksen üzerinde kurulmalıdır. Hizalama hatasını bağlantı cıvatalarını aşırı sıkarak gidermeye çalışmak düzgün hareket sağlamaz. Milin uç işlemleri yatak, kilit somunu ve kaplin ölçülerine göre hazırlanır. Yatak yuvası toleransı ile somunun gövdeye oturuşu ayrı ayrı kontrol edilir; ilk çalıştırma düşük hızda yapılır.Yağlayıcı türü ve yenileme aralığı ürünün üretici talimatına, çalışma ortamına ve gerçek çevrimine göre belirlenir. Talaş, toz veya sıvı bulunan makinelerde koruma körüğü ve uygun sıyırıcı çözümü değerlendirilir. Bilyalı somun, uygun transfer aparatı olmadan mil üzerinden çıkarılmamalıdır. Yenileme sırasında eski parçadaki hasarın nedeni de araştırılmalı; sadece yeni somun takılmasıyla hizalama veya kirlenme sorununun çözüldüğü varsayılmamalıdır.
İlgili ürünler ve teknik değerlendirme
Komple eksen kurulumu için vidalı mil yatakları, yükün kılavuzlanması için lineer ray ve arabalar bölümünü inceleyebilirsiniz. Hazır bir taşıyıcı gövde ve tahrik birliği gerekiyorsa vidalı mil tahrikli modüller de değerlendirilir. Bu ürünlerin görevleri farklıdır; vida dönme hareketini ilerlemeye çevirirken kılavuzlar hareketli elemanın geometrisini taşır. Doğru çözüm, eksenin tamamı değerlendirilerek belirlenir.Sık sorulan sorular
FSI ve FSC aynı bağlantı ölçülerine mi sahiptir?
Yalnızca aile adıyla karar verilmez. Çizimdeki dış çap, somun boyu, flanş ve delik merkezleri tam model üzerinden karşılaştırılmalıdır.
HIWIN sayfasındaki belge tüm kataloğu kapsıyor mu?
Yerel belge seçilmiş teknik sayfalardır. Çizim altlarında kaynak bölüm belirtilir; diğer varyantlar için üreticinin güncel ürün sayfası ve tam kod kullanılır.
