SCHNEEBERGER MONORAIL BM Bilyalı Lineer Ray ve Arabalar

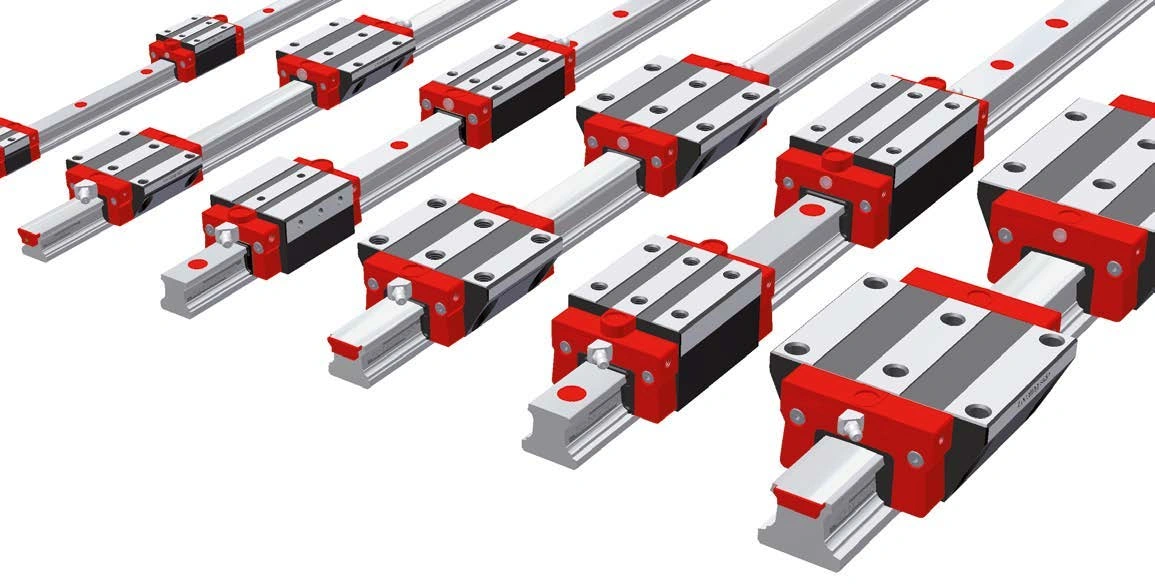

MONORAIL BM: dört sıralı bilyalı kılavuz ailesinde farklı montaj yükseklikleri ve gövde biçimleri.

MONORAIL BM ailesine genel bakış

SCHNEEBERGER MONORAIL BM ailesi, bilyalı yuvarlanma elemanlarıyla çalışan profil raylı lineer kılavuzlardan oluşur. Hareketli tablanın yerleşimine göre standart, uzun, kompakt veya düşük gövdeli seçenekler değerlendirilir. Bu sayfa, kaynak MONORAIL kataloğunda BM W koduyla gösterilen araba modellerini ve bunlara ait teknik çizimleri bir araya getirir. Model listesi boyut ve gövde harfinin bütün olası kombinasyonlarıyla üretilmemiştir; yalnızca kaynak tabloda tanımlı satırlar eklenmiştir. Böylece mevcut parçanın koduyla arama yaparken katalogdaki ilgili boyut grubuna doğrudan ulaşabilirsiniz.

Katalog kapsamı: MONORAIL kaynak baskısının BM bölümü; BM W 15, 20, 25, 30, 35 ve 45 boyutlarında tabloda bulunan gövde biçimleri. BM WR/SR ve BZ bu sayfanın model listesine dahil değildir. Kaynak belgeler eski baskılar içerebilir; güncel varyant sipariş öncesi doğrulanır.

BM W kodunu nasıl okumalı?

Araba tanımında BM ailesi, W işareti, nominal boyut ve gövde biçimini belirten harf birlikte bulunur. Örneğin BM W 25-A, tek başına ön yük ve bütün sipariş seçeneklerini açıklayan eksiksiz bir sipariş kodu değildir. Katalogdaki farklı tanımları silerek veya değiştirerek yeni bir ürün kodu oluşturmayın. Mevcut makinede eski bir işaretleme varsa kodun tamamını fotoğraflayın. Rayın üzerindeki tanımı da paylaşmak, arabanın bağlanacağı rayla birlikte incelenmesini sağlar. Listede bulunmayan özel bir kod için ayrıca bilgi isteyebilirsiniz.

Gövde genişliği ve montaj yüksekliği

Bir hareketli tablanın delik düzeni tasarlanırken nominal boyut kadar araba genişliği ve toplam montaj yüksekliği de önemlidir. Dar bir gövde alan kazandırabilir; ancak cıvata erişimi, üst plaka kalınlığı ve bağlantının yapılacağı yön birlikte kontrol edilmelidir. Uzun araba seçildiğinde gövdenin hareket boyunca kapladığı hacim de artar. Rayın uçlarında ayrılan boşluk ile kullanılabilir strok yeniden incelenir. Teknik çizimde aynı boyutun farklı gövdelerini yan yana karşılaştırarak uygun bağlantı düzenini belirleyin. Dış görünüş benzerliğini doğrudan değiştirilebilirlik olarak yorumlamayın.

Otomasyon düzenine yerleştirme

Bir taşıma aparatı, besleme tablası veya pozisyonlama mekanizması için ray seçerken toplam hareketli kütleyi belirleyin. Yalnızca iş parçasını değil, tutucuları, üst plakayı ve hareketle birlikte taşınan diğer elemanları da değerlendirin. Yük merkezinin ray düzlemine uzaklığı, raylar arasındaki mesafe ve aynı ray üzerindeki araba açıklığı teknik talebin parçası olmalıdır. Tahrik kuvvetinin uygulandığı konumu çizimde gösterin. Sistem üzerine sonradan eklenecek bir aparatın eksenin yük ve moment durumunu değiştirebileceğini de planlama aşamasında dikkate alın.

Orijinal teknik çizimler ve ölçü tabloları

Her bölüm ilgili çizim ve tablo sayfalarını birlikte açar. Görsele tıklayarak büyütün veya yerel PDF içinde ilgili sayfaya gidin.

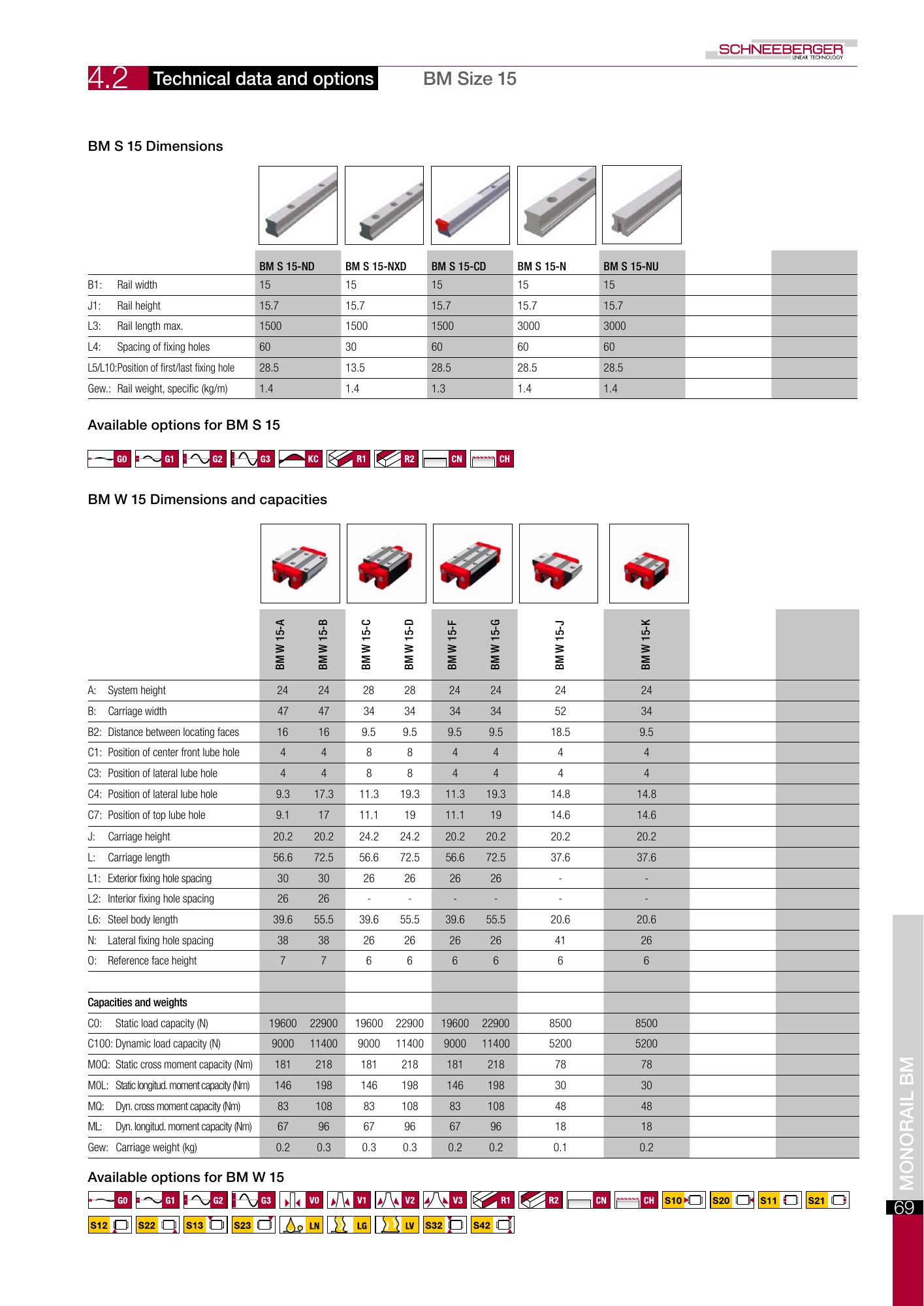

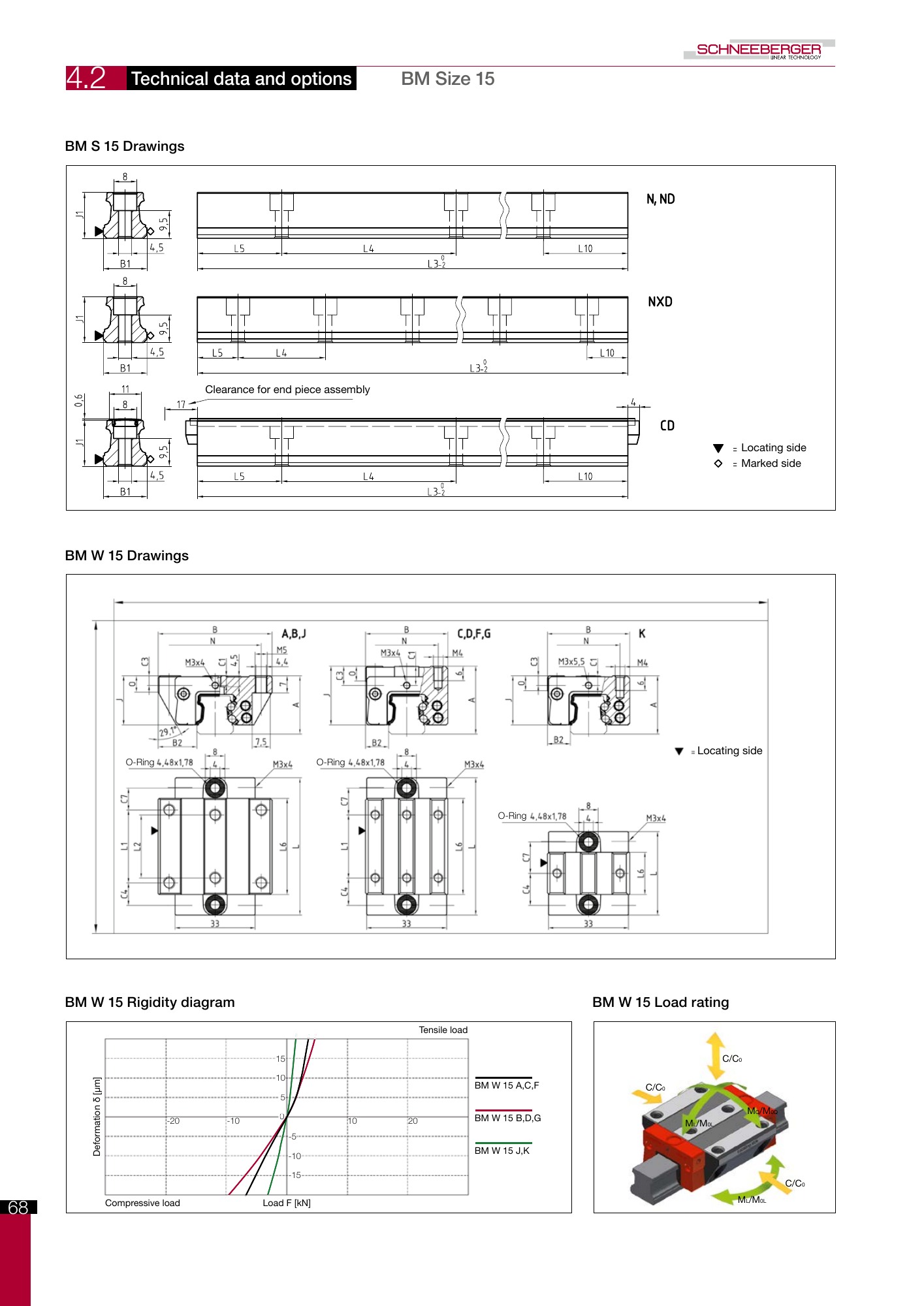

MONORAIL BM teknik çizim ve tablolar · PDF sayfa 6–7

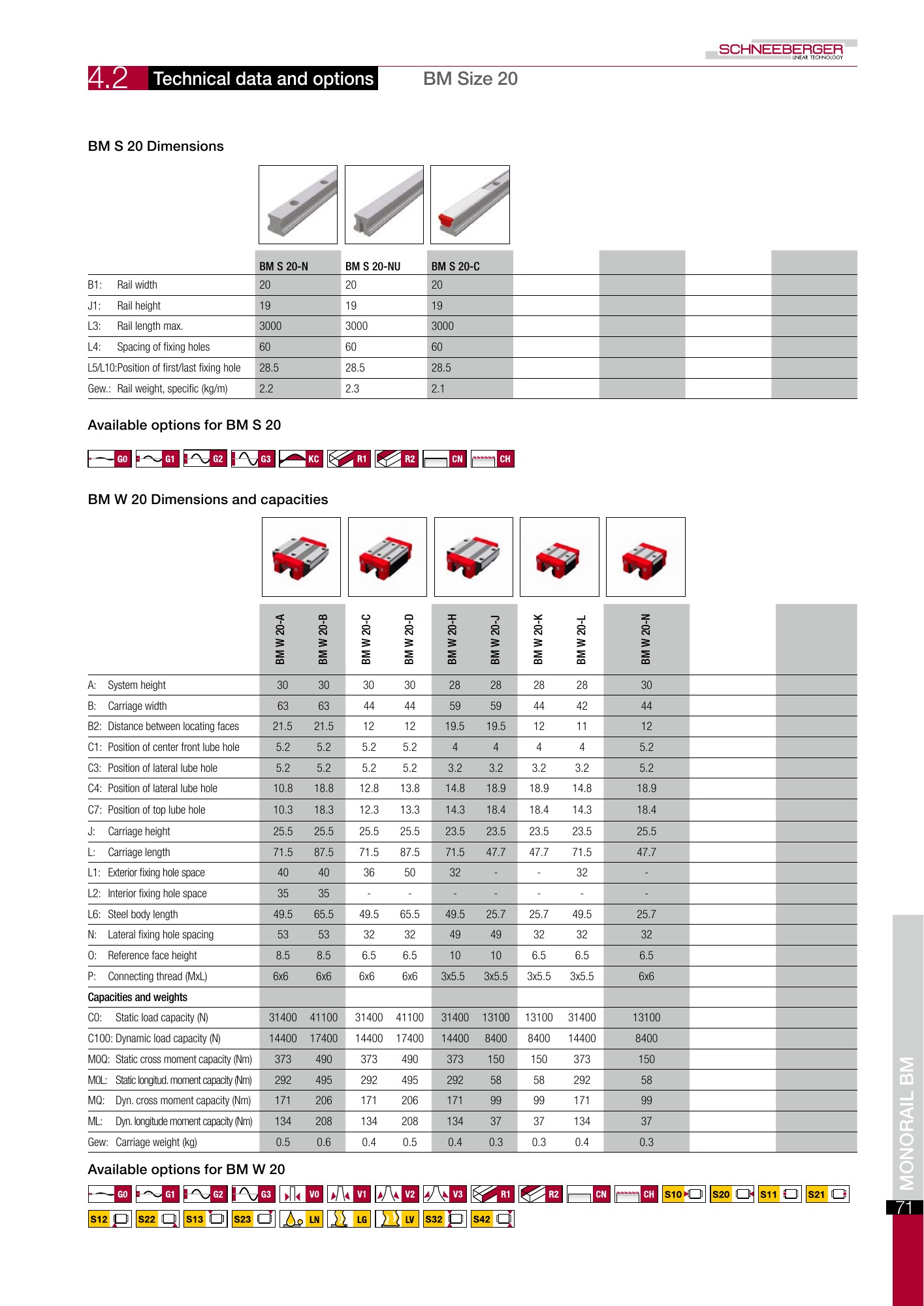

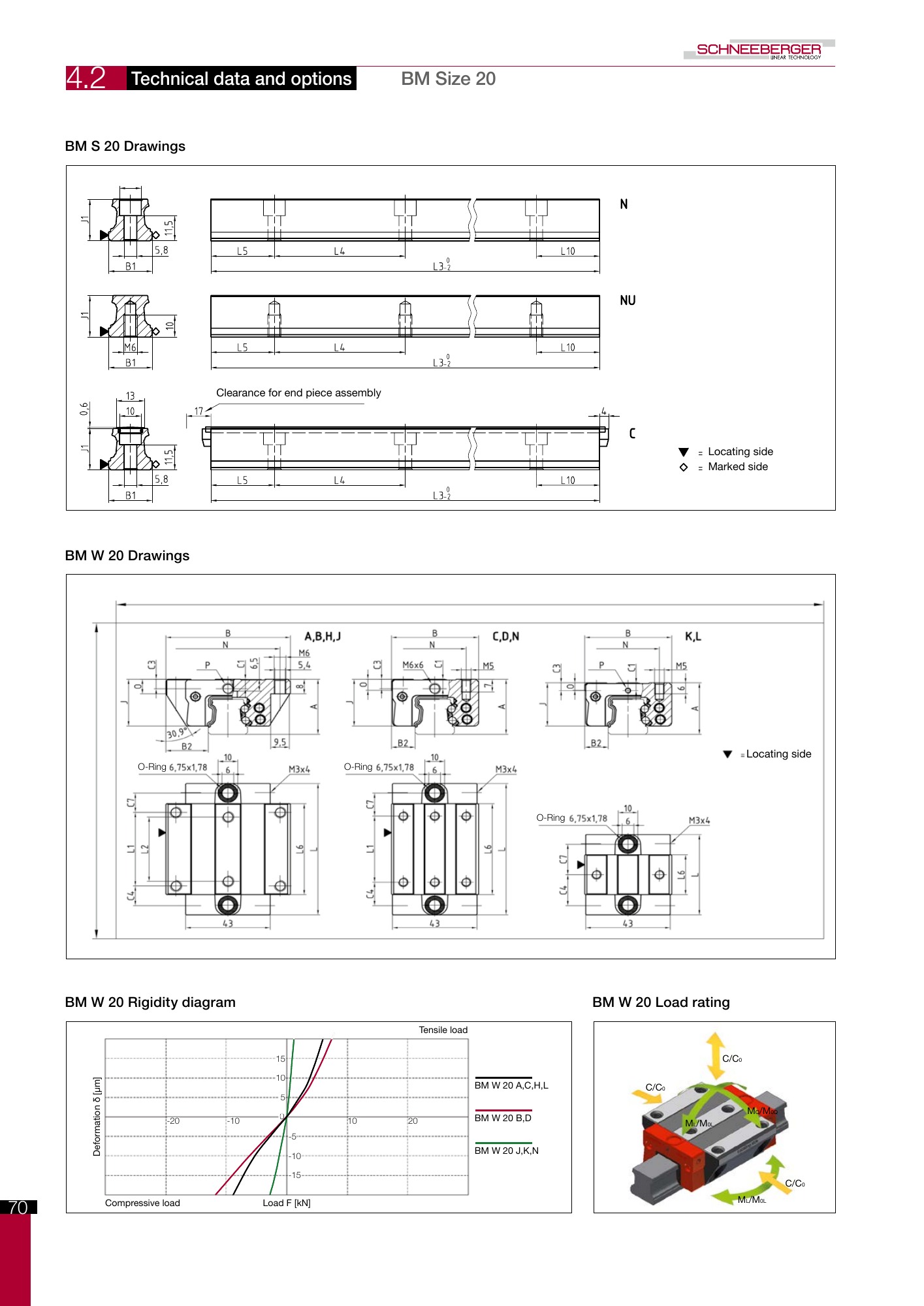

MONORAIL BM teknik çizim ve tablolar · PDF sayfa 8–9

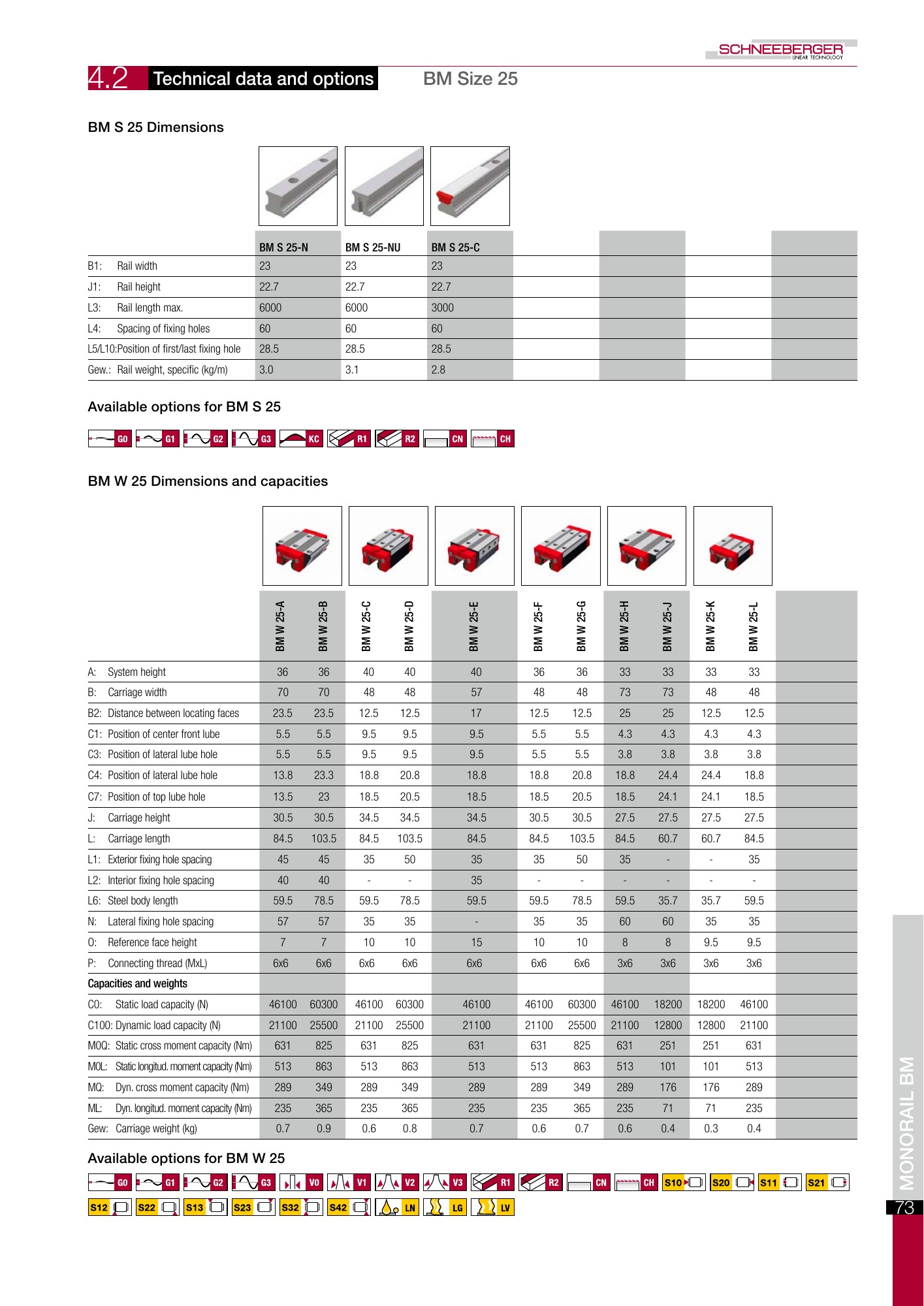

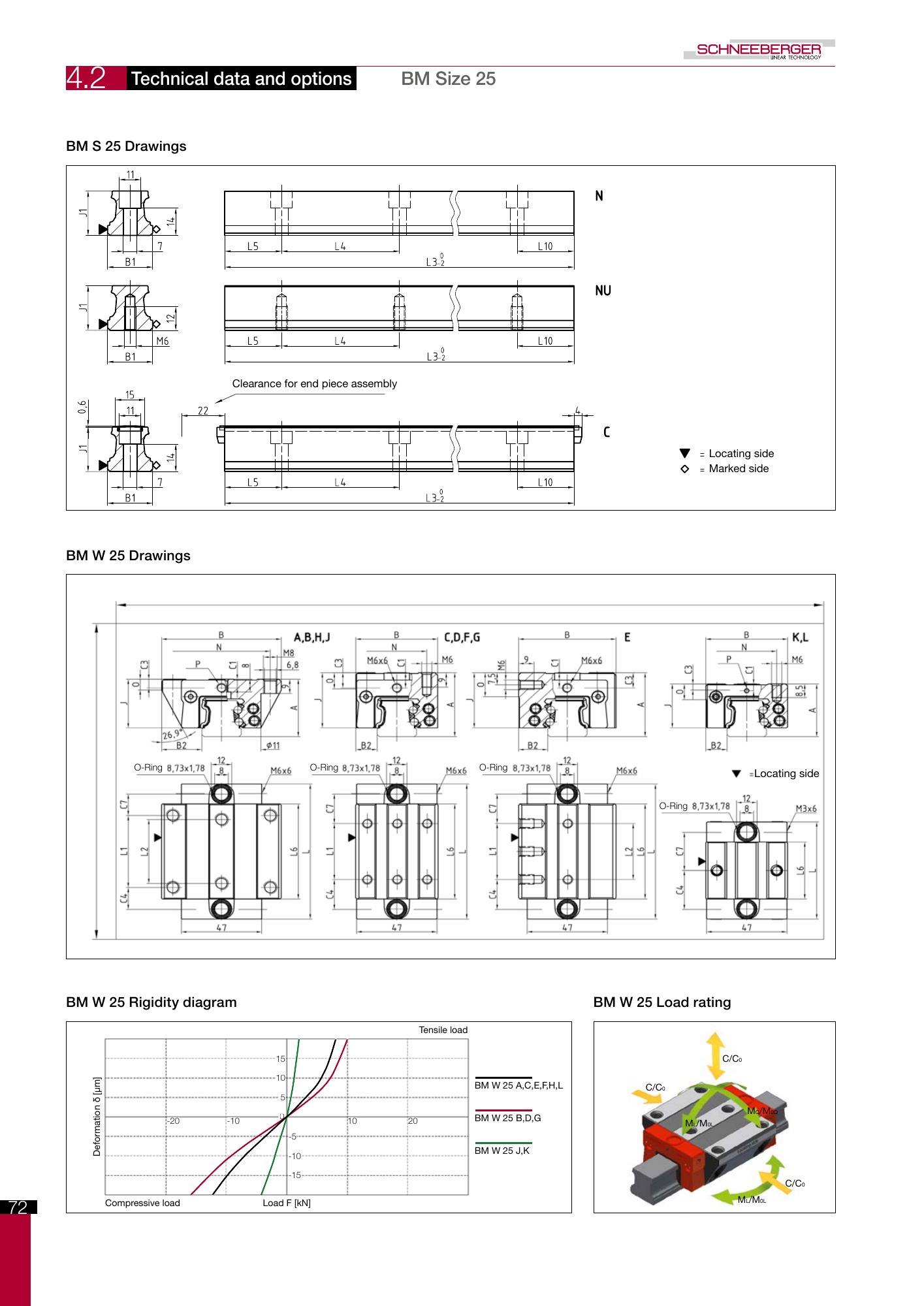

MONORAIL BM teknik çizim ve tablolar · PDF sayfa 10–11

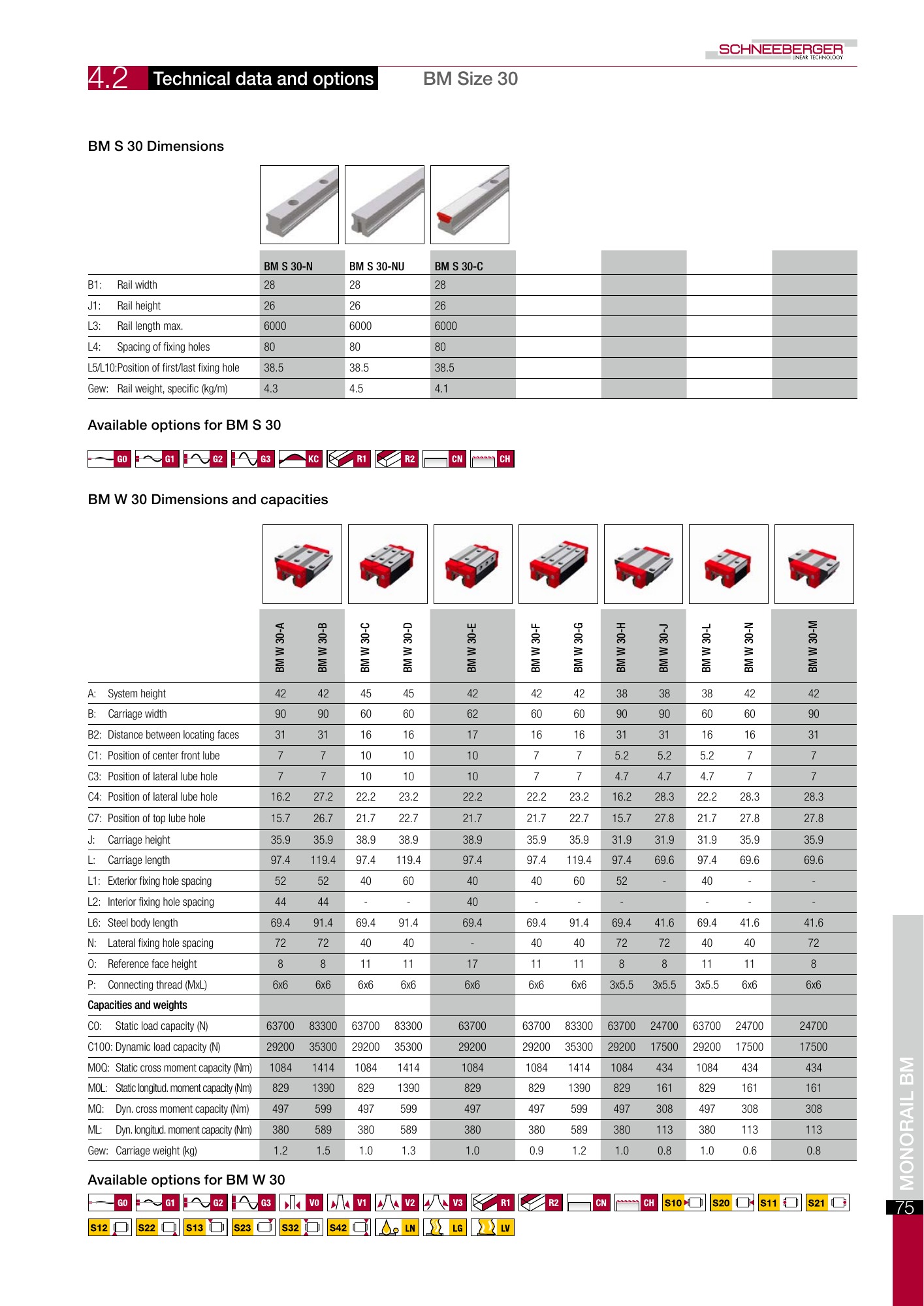

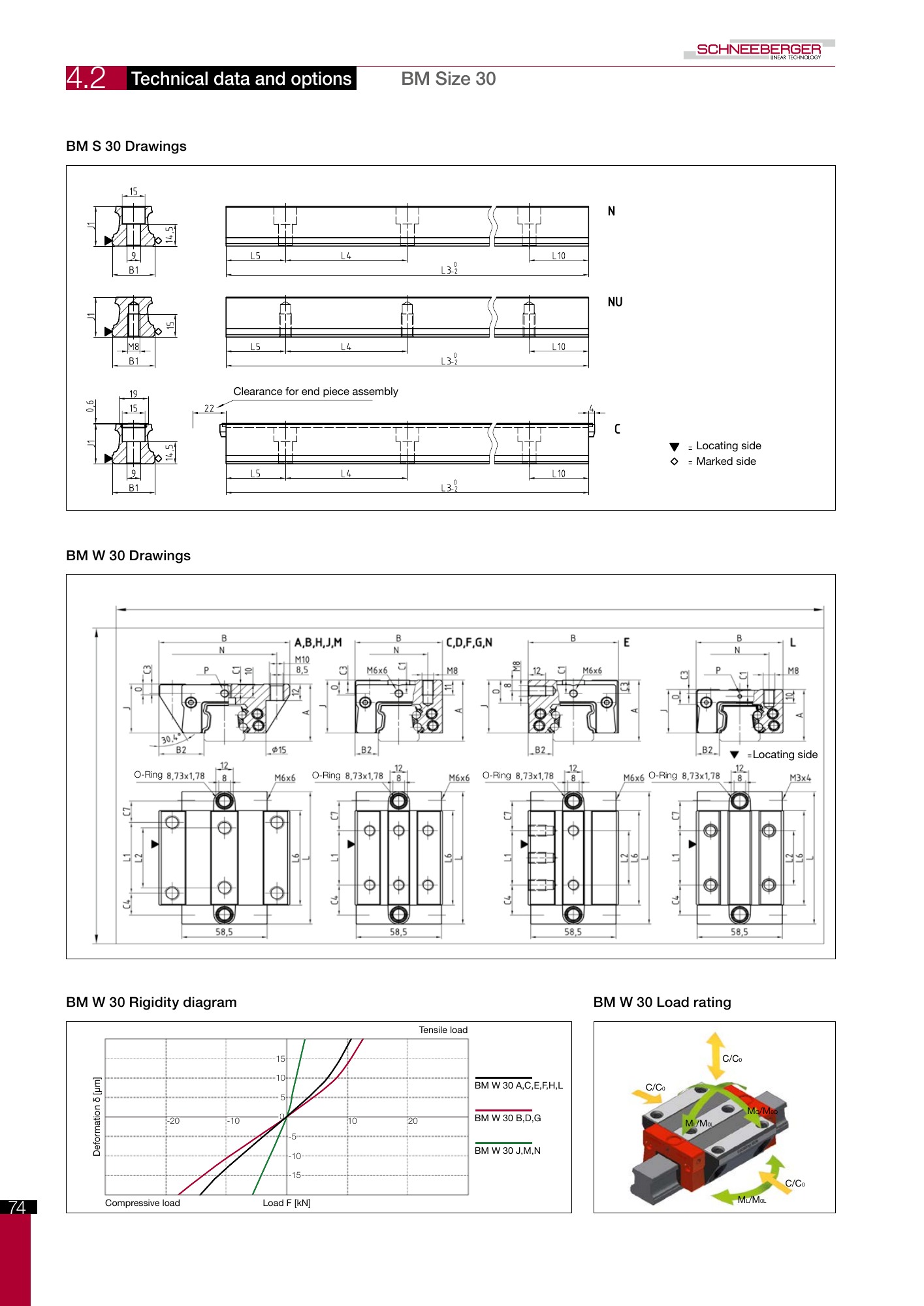

MONORAIL BM teknik çizim ve tablolar · PDF sayfa 12–13

MONORAIL BM teknik çizim ve tablolar · PDF sayfa 14–15

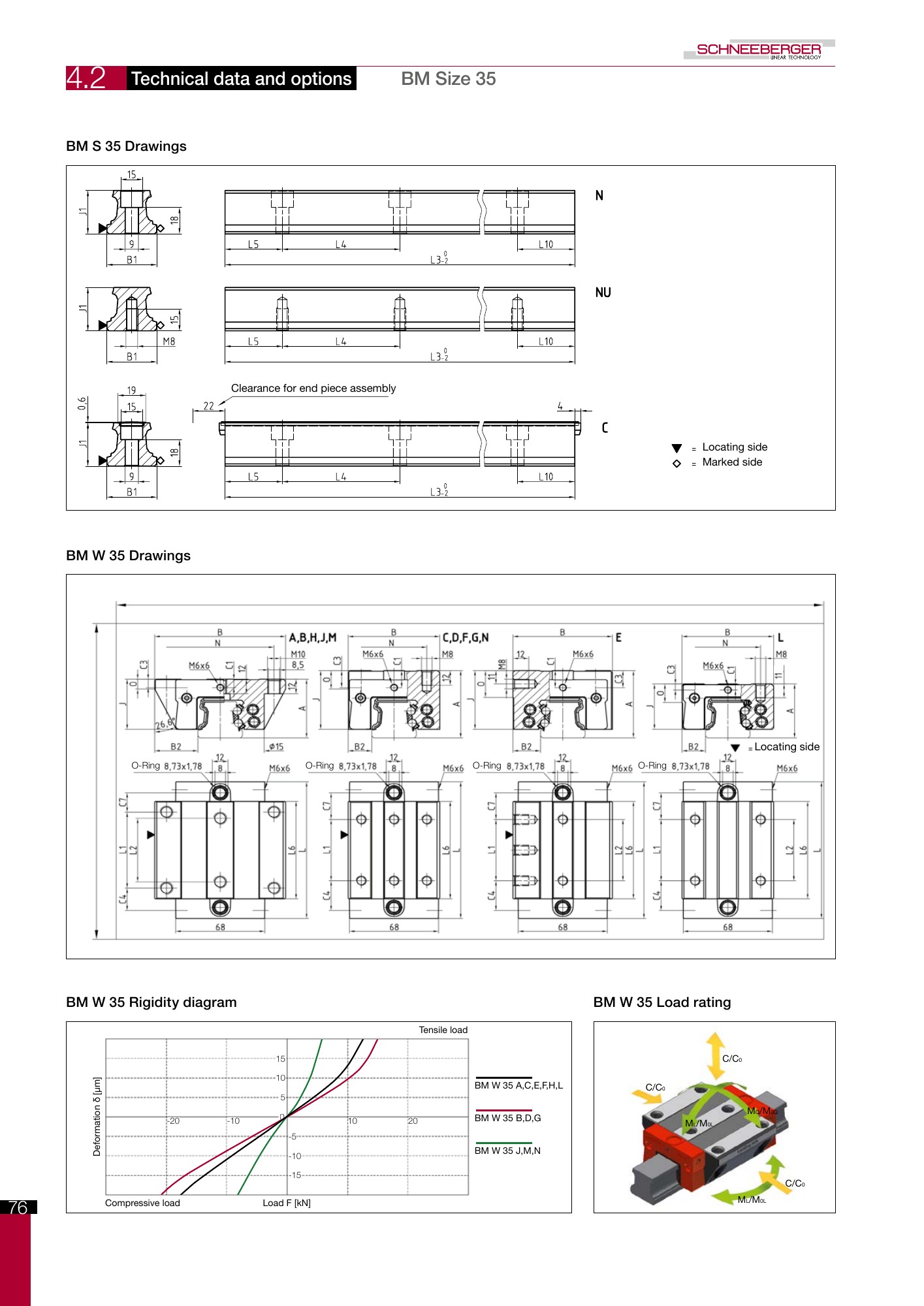

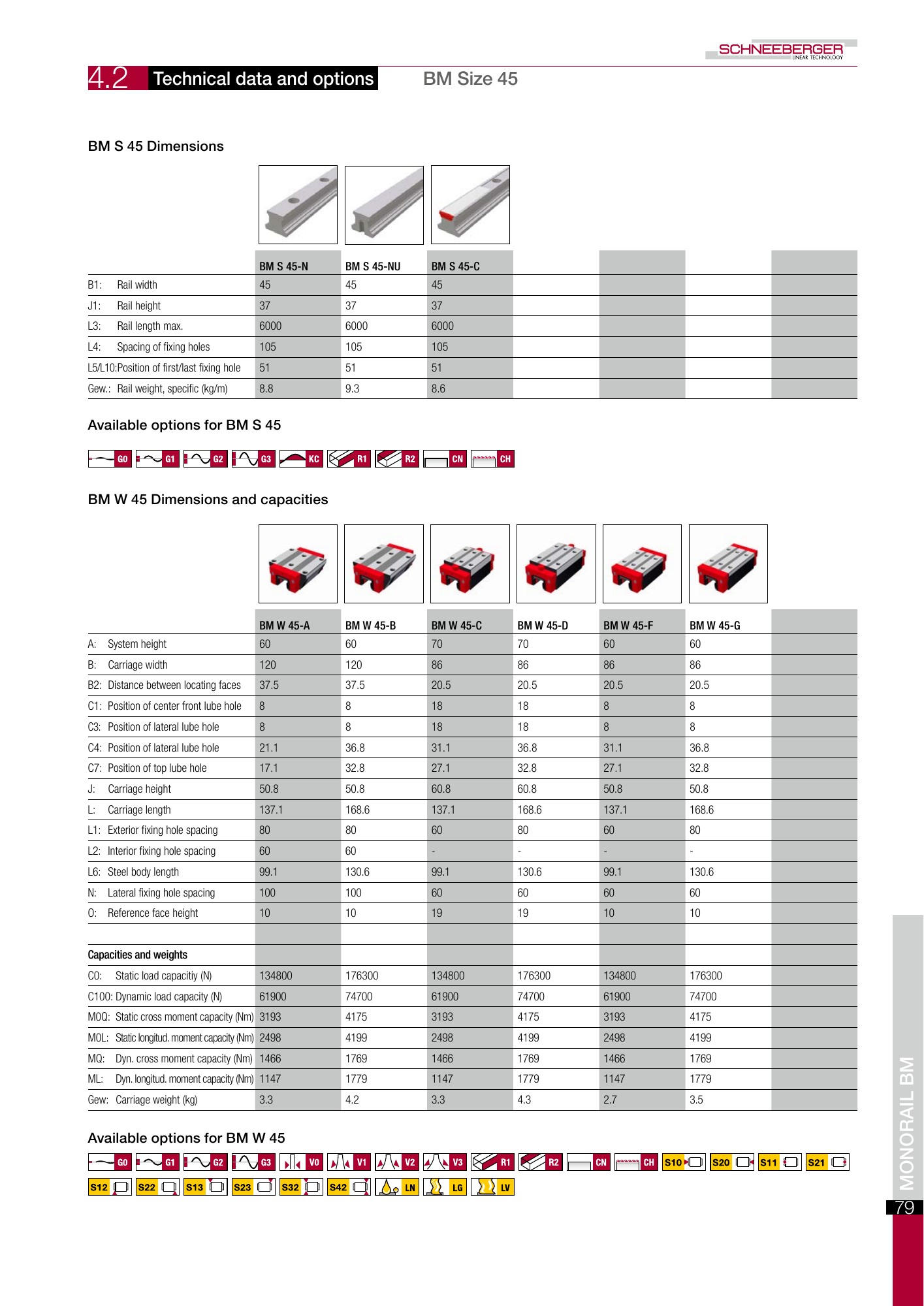

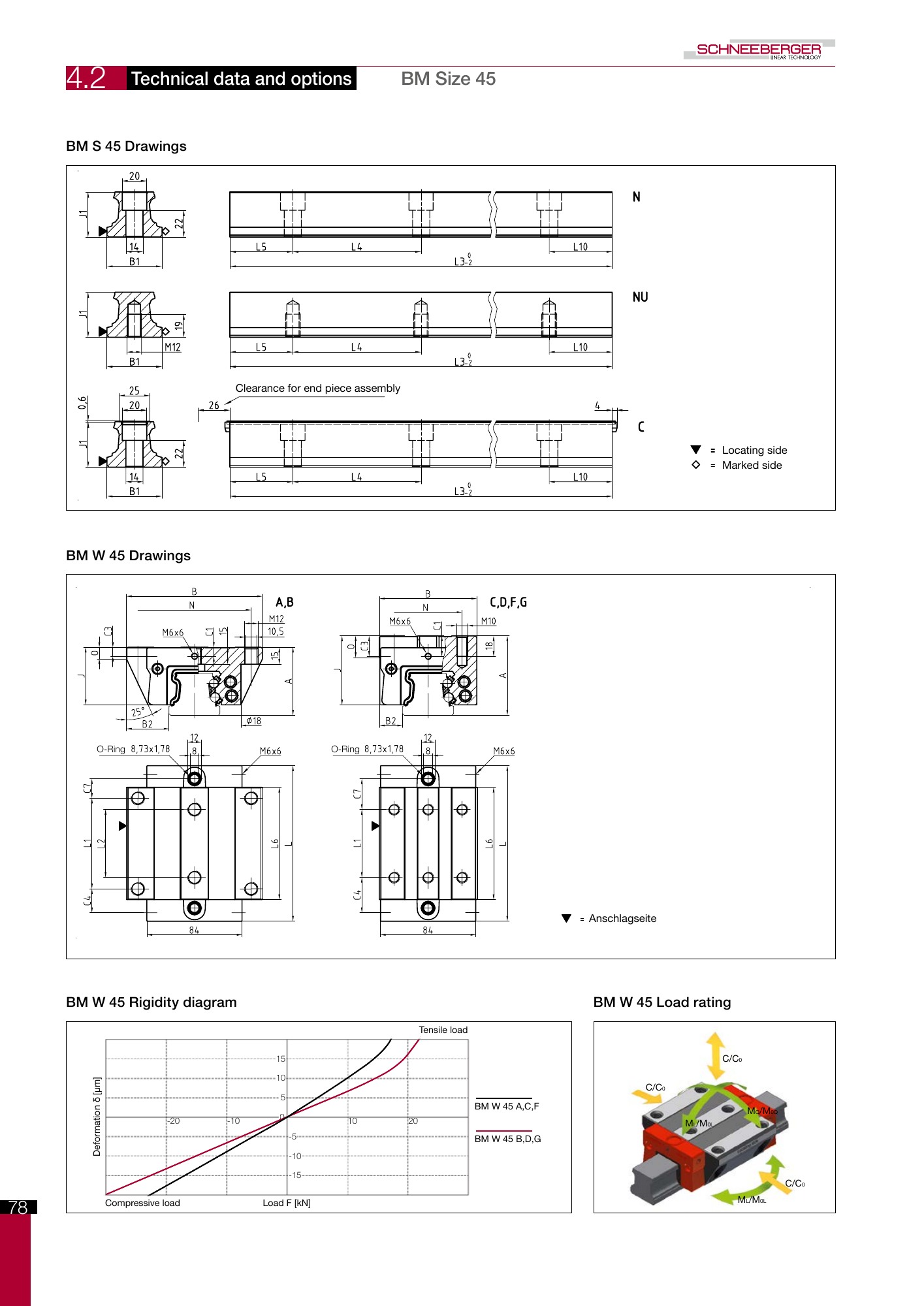

MONORAIL BM teknik çizim ve tablolar · PDF sayfa 16–17

Ray boyu ile strok arasındaki fark

Siparişte verilen ray uzunluğu, tablanın kullanabileceği net hareket mesafesini tek başına belirlemez. Araba boyu, araba sayısı, aralarındaki açıklık ve uçlardaki durdurucular bu mesafeyi etkiler. Rayın ilk ve son montaj deliği konumları da bağlantı yüzeyinin tasarımında ayrıca belirtilmelidir. Uzun eksenlerde ekli ray düzeni düşünülüyorsa ek noktaları ve eşleştirme bilgileri üretici talimatına göre ele alınır. Mevcut ray korunacak bir revizyonda rayın yüzey durumu ve montaj referansı da yeni araba seçimiyle birlikte kontrol edilmelidir.

Teknik tabloyu ve bakım düzenini birlikte inceleme

Aşağıdaki her çizim bölümü, ilgili boyutun şekil sayfasını ve ölçü tablosunu birlikte sunar. Ölçü harfleri, tablo başlıkları ve birimler aynı kaynak üzerinden takip edilir. Yağlama bağlantısının erişilebilir olması ve çalışma ortamına uygun koruma düzeninin seçilmesi tasarımın parçasıdır. Toz, talaş veya sıvı teması varsa ihtiyaç duyulan ek aksesuarları ayrıca belirtin. Katalogda gösterilen temel modelin bulunması stok veya her varyant için anında tedarik anlamına gelmez. Tam sipariş tanımı ve güncel teknik uygunluk teklif aşamasında doğrulanır.

Sık sorulan sorular

BM W 25-A ifadesi tam sipariş kodu mudur?

Hayır. Bu temel araba tanımıdır. Ön yük, doğruluk, yağlama ve diğer seçenekler ayrıca belirtilir.

BM ile MR aynı seri midir?

Hayır. BM bilyalı, MR makaralı ürün ailesidir. Aynı nominal boyutla adlandırılmaları ray ve arabaların birbirine uyduğunu göstermez.
