HIWIN MG Serisi

Minyatür ray ve araba seçenekleri

Minyatür ray ve araba seçenekleri

MG serisi küçük ölçekteki kılavuzlama ihtiyaçları için MGN ve geniş tip MGW gruplarını içerir. Katalogda standart gövde kodlarıyla birlikte -O varyantları da bulunur. Bu ek tanım ayrı bir varyantı gösterdiğinden sipariş kodunun bir parçası olarak korunmalıdır. Minyatür bir araba seçerken bağlantı yüzeylerinin küçük olması, vida boyu ve montaj erişimini daha önemli hale getirir. Bir taşıyıcının yalnızca dış genişliğine bakılarak rayla uyumu veya yük davranışı belirlenmez.

Teknik tablolar: HIWIN G99TE23-2209 kataloğu (2022). Katalog baskısına ait değerlerdir; siparişten önce güncel varyant doğrulanır.

Ölçülü teknik çizimler ve yük tabloları

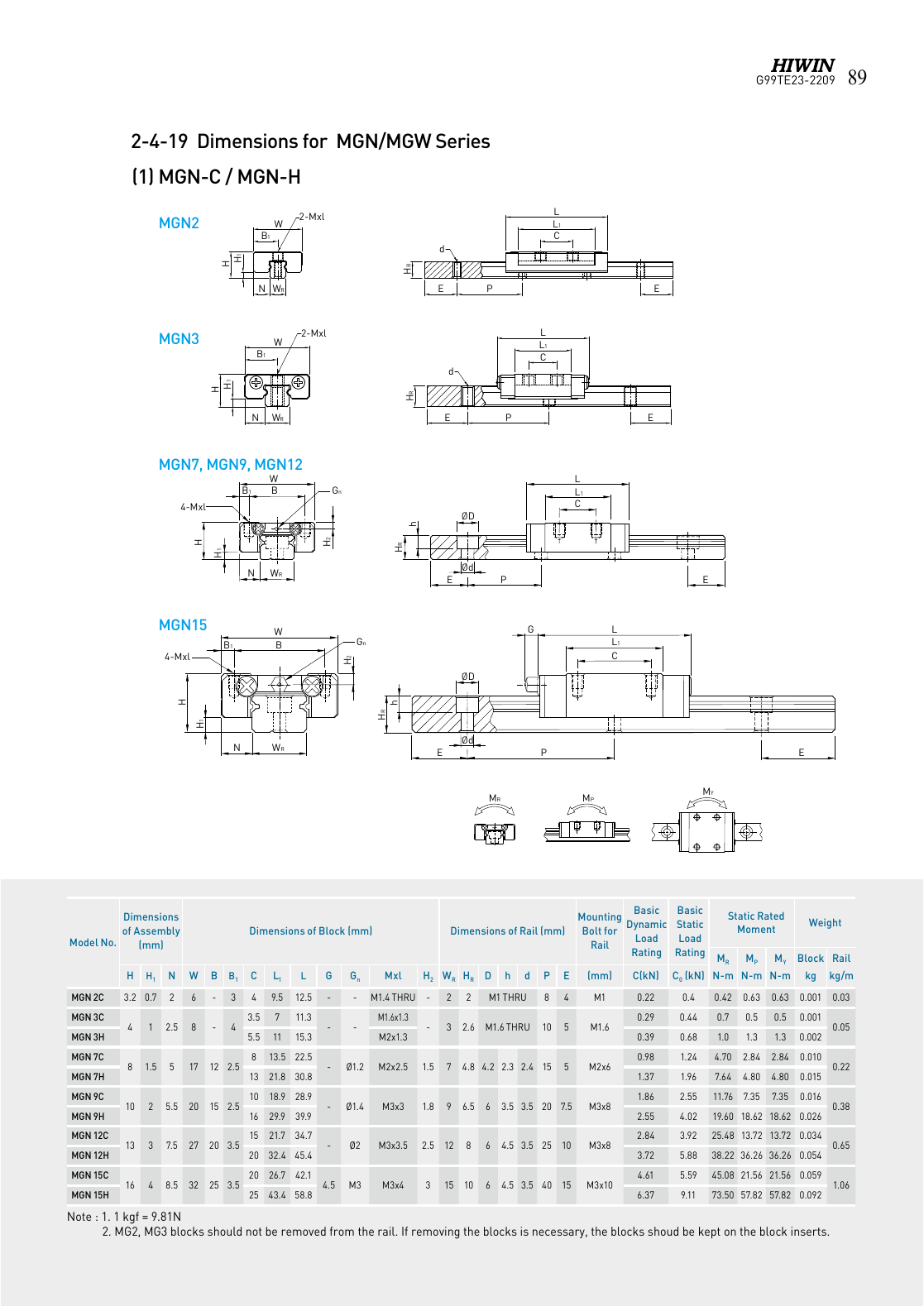

MG teknik çizim ve tablo 1 · Katalog PDF sayfa 92

Çizimi orijinal boyutta aç ↗ · Katalogda aç ↗

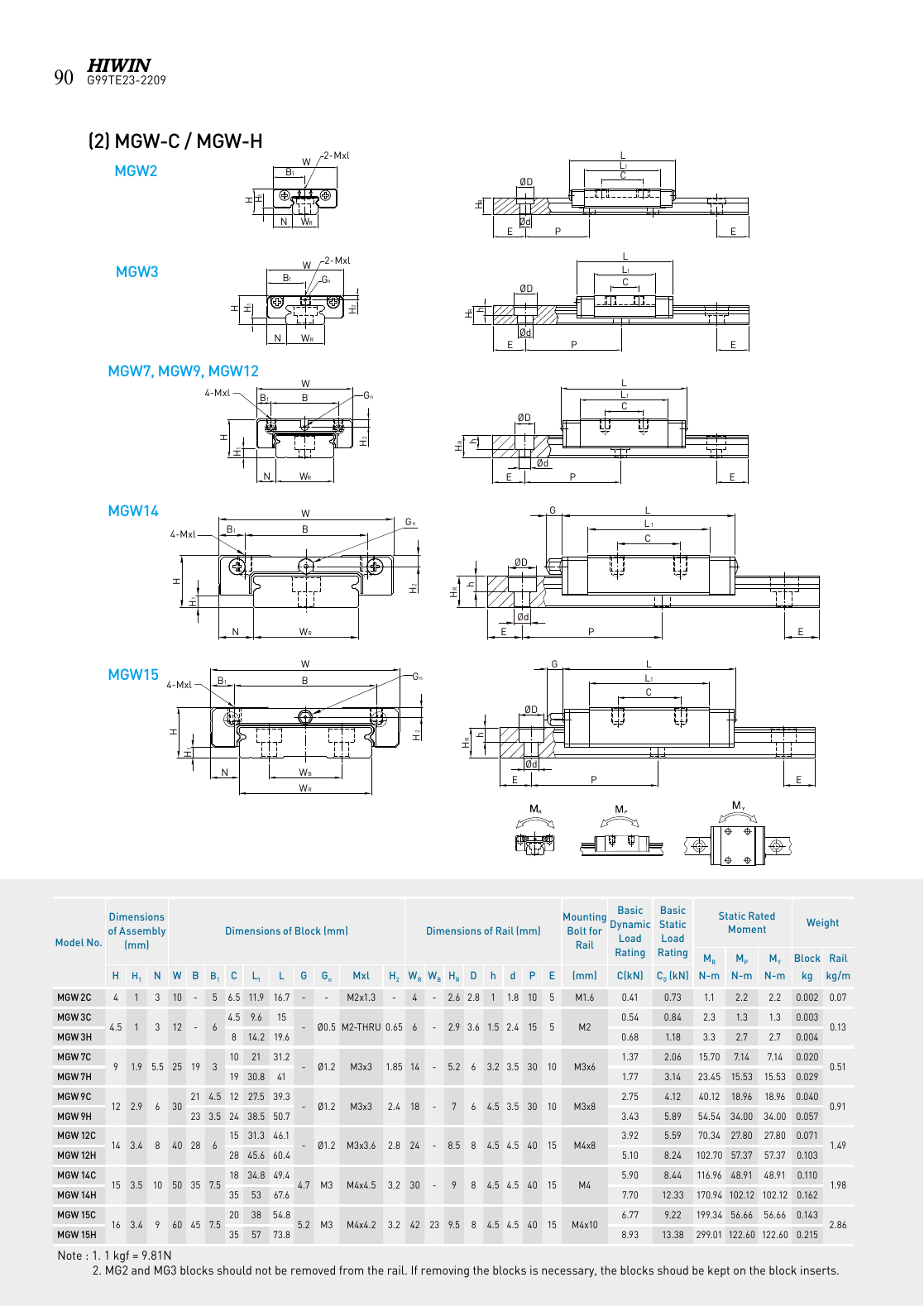

MG teknik çizim ve tablo 2 · Katalog PDF sayfa 93

Çizimi orijinal boyutta aç ↗ · Katalogda aç ↗

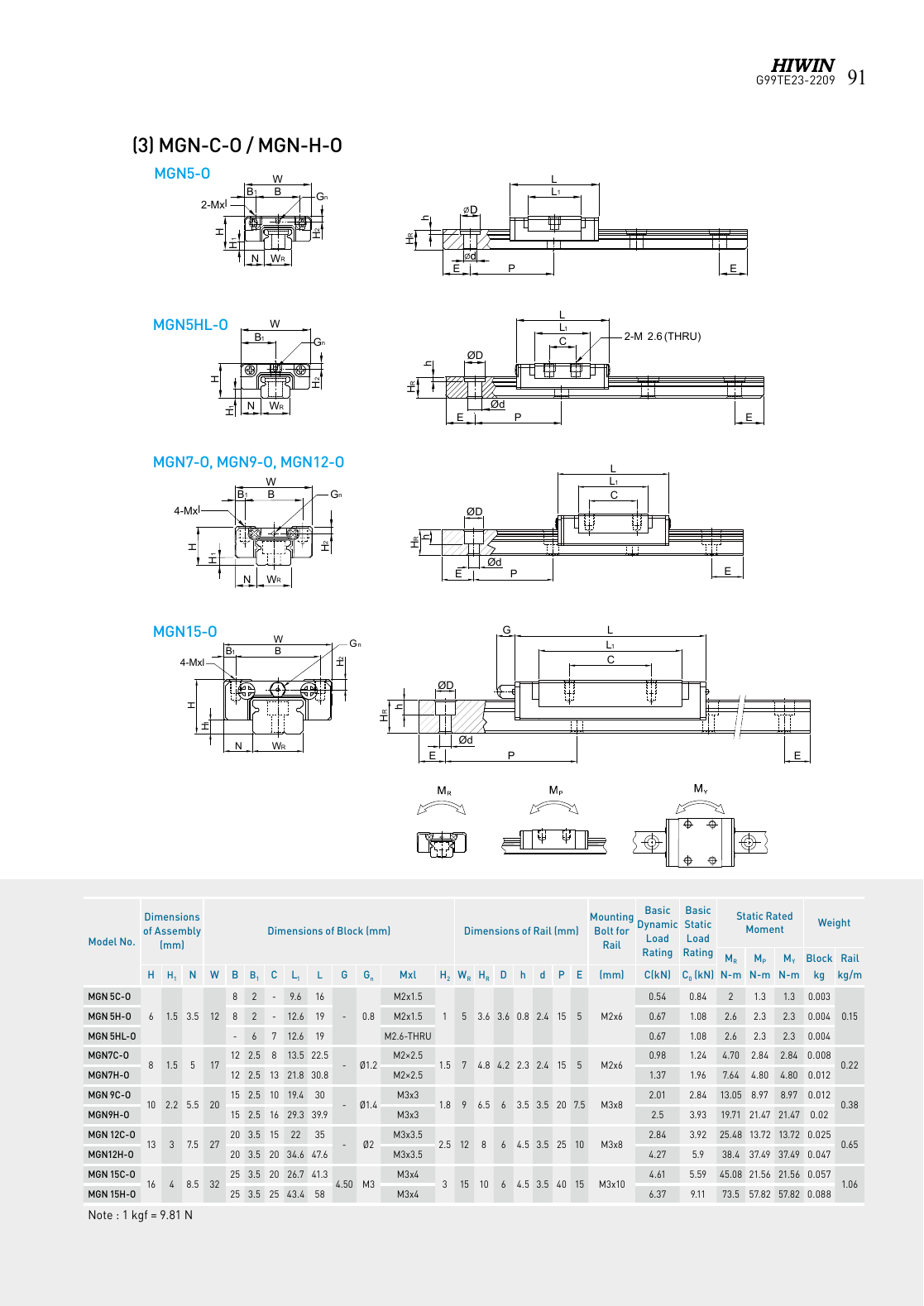

MG teknik çizim ve tablo 3 · Katalog PDF sayfa 94

Çizimi orijinal boyutta aç ↗ · Katalogda aç ↗

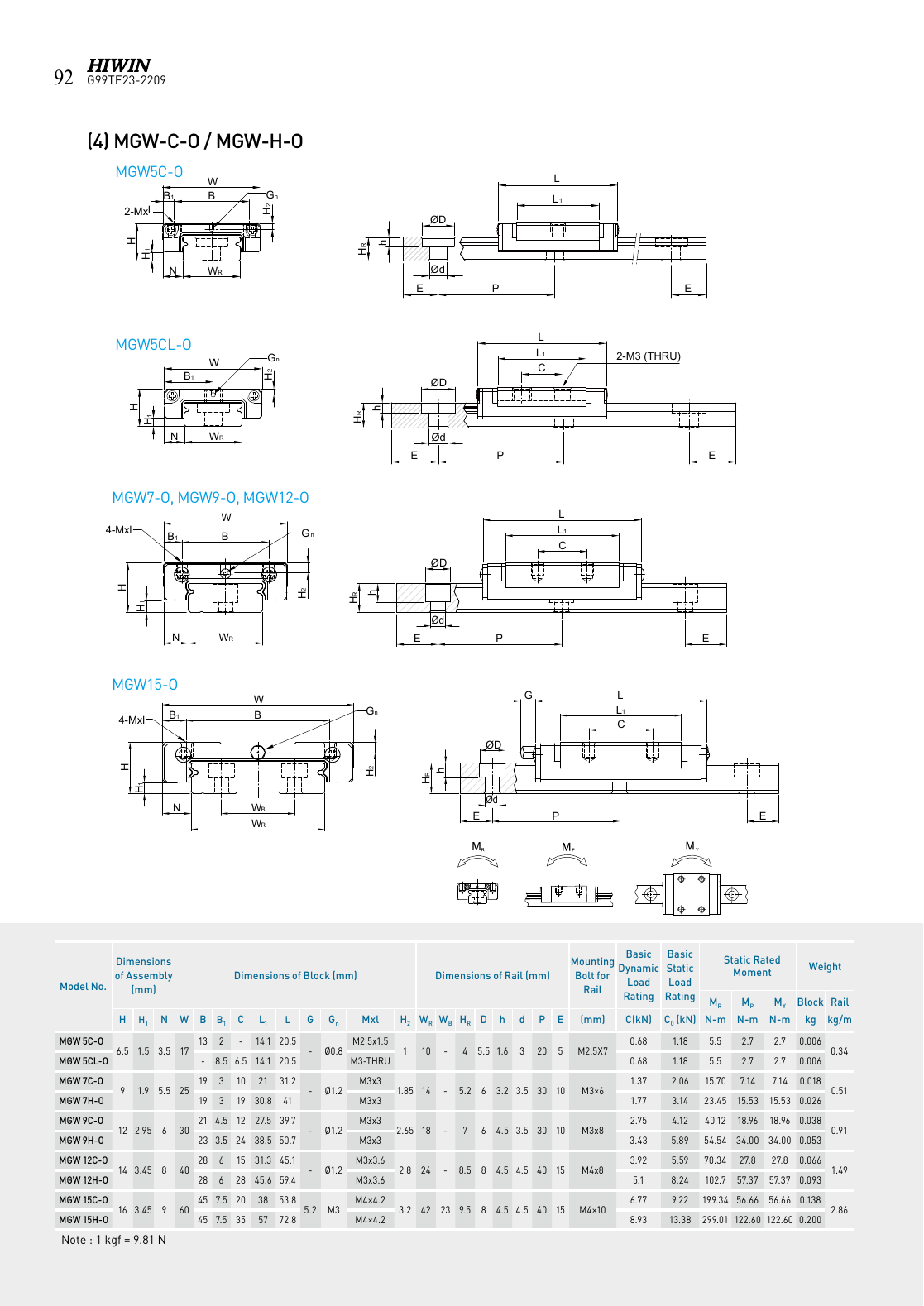

MG teknik çizim ve tablo 4 · Katalog PDF sayfa 95

Çizimi orijinal boyutta aç ↗ · Katalogda aç ↗

Model kodunu eksiksiz belirtin

Tablodaki kodlar temel araba modellerini tanımlar. Siparişte kullanılacak tam kod; ön yük, hassasiyet, sızdırmazlık ve eşleştirme gibi ek tanımlar içerebilir. Bu nedenle yalnızca seri adı ve nominal boyutla sipariş hazırlamak yeterli olmayabilir. Mevcut parçanın üzerindeki kodu okunaklı fotoğrafla paylaşın. Yeni bir tasarımda hangi özelliklerin henüz netleşmediğini ayrıca belirtin. Katalogda bir modelin yer alması stokta bulunduğu veya bütün varyantlarının aynı koşullarda tedarik edileceği anlamına gelmez.

Ölçü çizimini ve tabloyu birlikte okuyun

H, W, L ve diğer harfler teknik çizimde belirli ölçüleri tanımlar; bunların hangi yüzeyler arasında verildiği şekil üzerinden takip edilmelidir. Bir ölçü yalnızca satırdaki sayıya bakılarak yorumlanmamalıdır. Montaj yüksekliği, araba genişliği ve gövde uzunluğu aynı görevdeki farklı değişkenlerdir. Ray üzerindeki delik adımı ve uç mesafesi de ayrıca değerlendirilir. Aşağıdaki kaynak çizimler değiştirilmeden sunulur; şekil üzerindeki ölçü harfleri, tablo başlıkları ve birimler birlikte korunmuştur.

Yük ve moment değerlerini karşılaştırırken

Dinamik yük, statik yük ve moment değerleri birbirinin yerine kullanılmaz. Katalogdaki C ve C0 değerleri, ilgili tanım ve hesap yaklaşımıyla birlikte okunmalıdır. Yalnızca bir değeri kilogram cinsine çevirerek sistemin taşıma kapasitesi ilan edilmez. Araba sayısı, arabalar arasındaki mesafe, ray yerleşimi ve yük merkezinin konumu değerlendirmeyi değiştirir. Çalışma sırasında oluşan darbe, ivmelenme veya yön değiştirme varsa bunları teknik talebinize ekleyin. Üreticinin sayfa altındaki açıklamaları ve referans ömür notları da karşılaştırmanın parçasıdır.

Ray ve araba uyumunu doğrulayın

Nominal ölçünün aynı olması farklı markaların veya serilerin doğrudan değiştirilebileceği anlamına gelmez. Mevcut ray kullanılacaksa rayın tam tanımı ve montaj biçimi belirlenmelidir. Eşleştirilmiş ürünler, değiştirilebilir seçenekler ve ekli ray düzenleri için üretici açıklamaları esas alınır. Ray boyu, uç delik mesafeleri ve referans yüzeyleri çizimde gösterilmelidir. Uzun bir eksende birden fazla ray parçası bulunuyorsa ek noktaları ve eşleştirme işaretleri de montaj planına dahil edilir.

Teklif ve teknik değerlendirme için

Seçtiğiniz model kodunu, araba adedini ve ray uzunluğunu birlikte paylaşın. Montaj yönü, taşınan toplam kütle ve hareketli tablanın ölçüleri de yararlıdır. Üstüne bağlanacak aparatın eksenden uzaklığını çizimde göstermek moment durumunun anlaşılmasını kolaylaştırır. Hassasiyet ve ön yük tercihi belli değilse bunu mesajınıza ekleyin. Nihai tam sipariş kodu, tedarik kapsamı ve güncel teknik uygunluk teklif aşamasında doğrulanır. Bu sayfalar doğru ürünü araştırmanızı kolaylaştırır; tek başına bir uygulamanın mühendislik onayı yerine geçmez.

Sık sorulan sorular

Listelenen kod tam sipariş kodu mudur?

Liste temel araba modellerini gösterir. Ön yük, hassasiyet ve diğer ek tanımlar teknik değerlendirmede tamamlanır.

Kaynak çizimler değiştirilmiş midir?

Hayır. Ölçüler yeniden çizilmemiş ve marka işaretleri kaldırılmamıştır. Üretici kataloğundaki teknik sayfalar kaynak bilgisiyle sunulur.
