CPC WRC Geniş Raylı Lineer Kılavuzlar

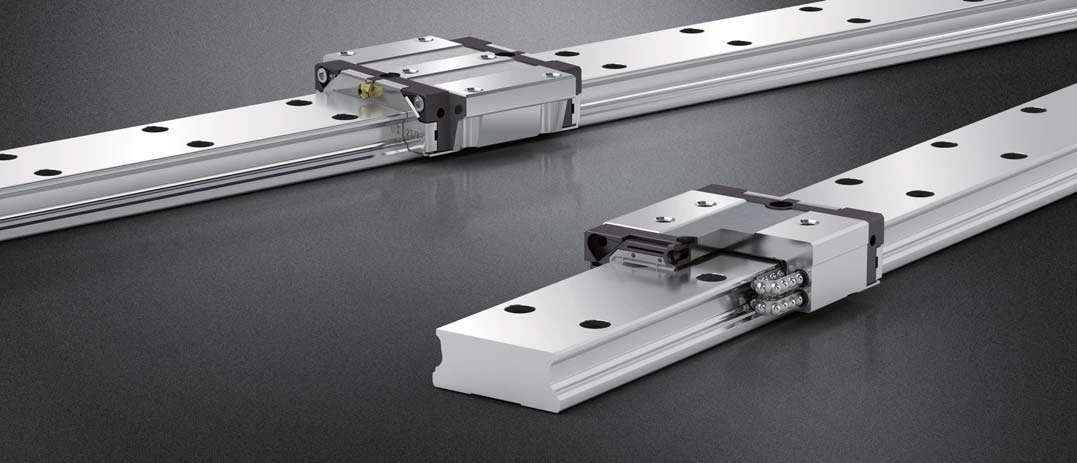

WRC 21/15 ve 27/20 kod gruplarında MN ve FN araba seçenekleri.

Ürün grubuna genel bakış

CPC WRC ailesi, geniş ray düzenine sahip bilyalı lineer kılavuz grubudur. Kaynak belgede 21/15 ve 27/20 birleşik boyut tanımları, MN ve FN gövdeleriyle birlikte gösterilir. Bu tanımlardaki sayıları tek başına ray genişliği kabul etmeyin; gerçek ray ve araba ölçülerini teknik tablodan okuyun. Bu sayfa kaynak dosyada bulunan dört temel model kaydını içerir. Yerleşimde geniş rayın kapladığı alan, üst tablanın bağlantısı ve hareketli yükün konumu birlikte değerlendirilir.

Kapsam: Kaynak WRC dosyasındaki 21/15 ve 27/20 MN/FN kayıtları.

Geniş rayı yerleşime dahil etme

Geniş bir ray kullanıldığında onu taşıyan yüzeyin genişliği ve bağlantı noktaları da buna uygun hazırlanmalıdır. Mevcut bir şase üzerinde alan kısıtlıysa yalnızca rayın sığması yeterli olmaz; montaj vidalarına erişim ve kenarlarda kalacak mesafeler de kontrol edilir. Üst tablanın ray merkezine göre yanal uzanımını gösterin. Tek raylı bir düzenin uygunluğunu belirlemek için yükün nerede etki ettiği bilinmelidir. Geniş ray seçimi, her uygulamada ikinci bir rayın kaldırılabileceği veya moment kontrolünün gereksiz olduğu anlamına gelmez.

Birleşik boyut kodunu değiştirmeyin

WRC21/15MN gibi bir kodu kısaltırken eğik çizgiyi veya ikinci sayıyı silmeyin. Benzer görünen başka bir stok tanımı farklı bir gövdeye veya bağlantı düzenine karşılık gelebilir. Mevcut parçada daha uzun bir işaretleme varsa onu da fotoğraflayın. Rayın üstten veya alttan bağlandığı düzeni teknik talepte belirtin. Kaynak dosya montaj ve yük tablolarını kendi başlıklarıyla verir; aynı modelin farklı seçenekleri için kaynakta verilen açıklamalar korunmalıdır. Tam sipariş kodu, yalnızca bu temel listeden varsayımla tamamlanmaz.

MN ve FN bağlantısını karşılaştırma

Dar ve flanşlı gövdeler arasında seçim yapılırken üst plakanın bağlantı delikleri belirleyicidir. Vidaların hangi yönden sıkılacağı ve plakanın altında kalan hacim önceden düşünülmelidir. Geniş bir gövde kullanıldığında hareket sonunda yaklaşılan muhafaza veya diğer aparatlarla boşluk kontrolü yapılır. Sökülmüş bir ürünü değiştirirken ray üstündeki araba yüksekliğini de ölçün. Yalnızca toplam gövde genişliğini karşılaştırmak doğru parçayı seçmek için yeterli değildir. Teknik çizimde gövde ve ray ölçüleri aynı satırla eşleştirilerek incelenmelidir.

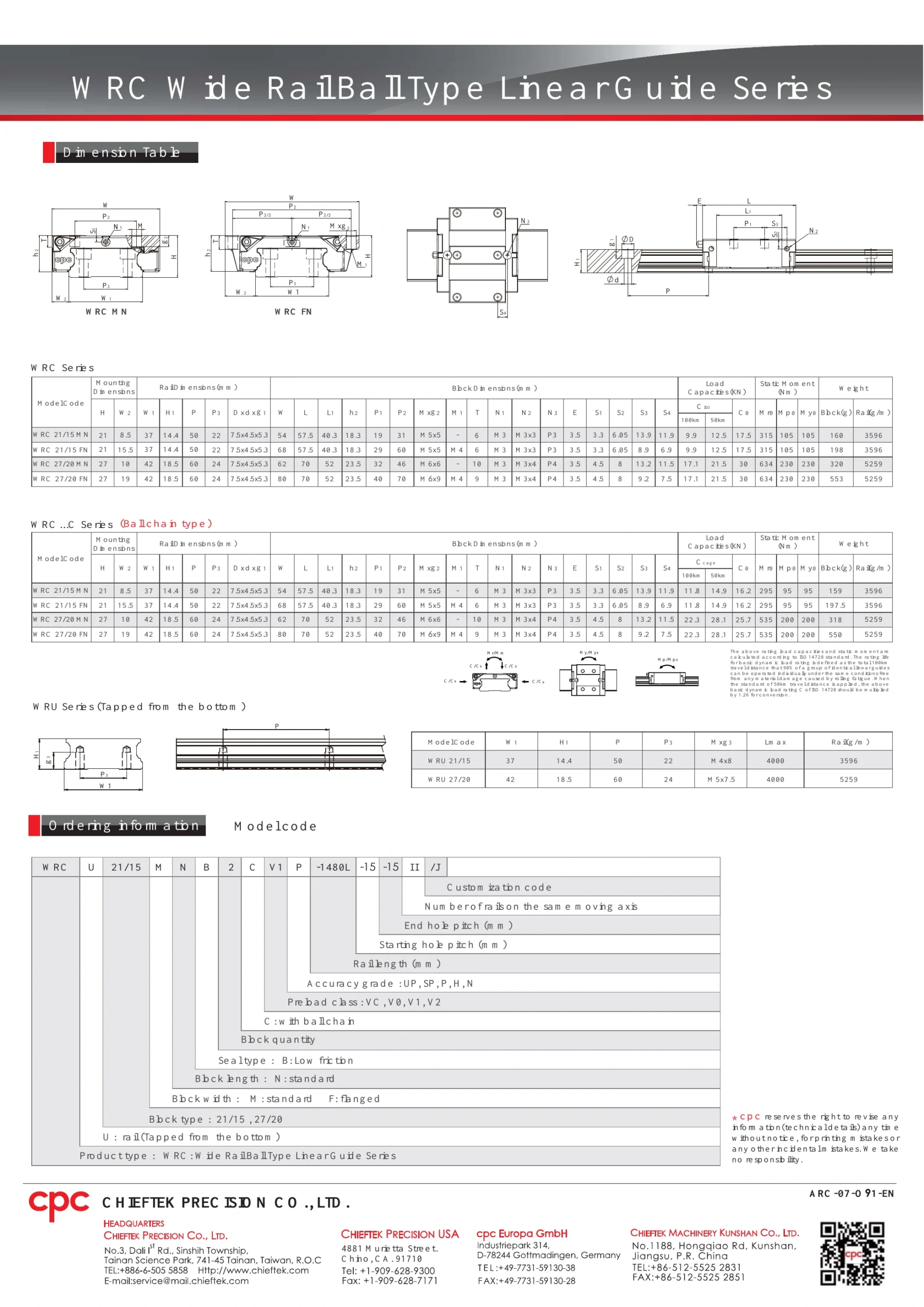

Orijinal teknik çizimler ve tablolar

Teknik sayfaları açın · PDF 2

Yükün konumu ve çalışma koşulları

Teknik değerlendirme için yalnızca taşınan iş parçasının kütlesini vermek yeterli olmayabilir. Hareketli üst plaka, tutucular ve eksenle birlikte taşınan diğer elemanlar toplam kütleye dahil edilir. Ağırlık merkezinin ray düzlemine uzaklığı ile proses kuvvetinin uygulandığı konumu çizimde belirtin. İvmelenme, duruş, yön değiştirme ve çalışma sıklığı da değerlendirmeyi etkiler. Dinamik yük değeri, statik yük değeri ve izin verilen moment birbirinin yerine kullanılmaz. Katalog verisinden doğrudan kilogram cinsinde makine taşıma kapasitesi ilan edilmez. Yük yönleri ve yerleşim bilinmeden yalnızca daha büyük bir araba seçmek bütün tasarım sorularını çözmez.

Teknik çizimi model satırıyla eşleştirin

Kaynak belgeler farklı tarihlerde yayımlanmıştır; bu sayfa kullanılan baskının kapsamını açıkça belirtir. Çizimdeki ölçü harfleri, aynı tabloya ait başlıklar ve birimler birlikte okunmalıdır. Bazı teknik tablolar birden fazla sayfaya yayılır. Model bağlantısı ilgili sayfaları bir arada açar; PDF içindeki basılı sayfa numarası dosyanın fiziksel sayfa numarasından farklı olabilir. Temel model kaydı, bütün ön yük, doğruluk, sızdırmazlık ve malzeme seçeneklerinin eksiksiz sipariş tanımı değildir. Mevcut parçanın tam kodunu kısaltmadan paylaşın. Katalogda yer alan bir modelin güncel üretim ve tedarik karşılığı teklif aşamasında ayrıca doğrulanır.

Sık sorulan sorular

21/15 doğrudan ray genişliği mi?

Bu bir katalog tip tanımıdır. Gerçek ray genişliği ilgili ölçü sütunundan okunur.

Dört temel model bütün WRC seçenekleri mi?

Bu ilk kapsam kaynak dosyada verilen MN ve FN kayıtlarıdır. Ek sipariş seçenekleri ayrıca doğrulanır.
