38×50 Profil Yataklama

38×50 Profil Yataklama, küçük montaj aparatı ayarı gibi ihtiyaçlarda mekanik yapı ve çalışma koşulları birlikte değerlendirilerek seçilen bir ürün grubudur.

Küçük kesitli profil üzerinde hareket

38×50 Profil Yataklama, sınırlı hacimde kılavuzlu hareket oluşturmak isteyen tasarımlarda değerlendirilir. Kesit adı ile net taşıma kapasitesi birbirine karıştırılmamalıdır. Özellikle profilin yalnızca uçlardan bağlandığı uzun bir yerleşimde sehim kontrolü gerekir. Rayın altında ilave destek yüzeyleri bulunması, montaj planını değiştirebilir.

38×50 Profil Yataklama — teknik seçim bilgileri

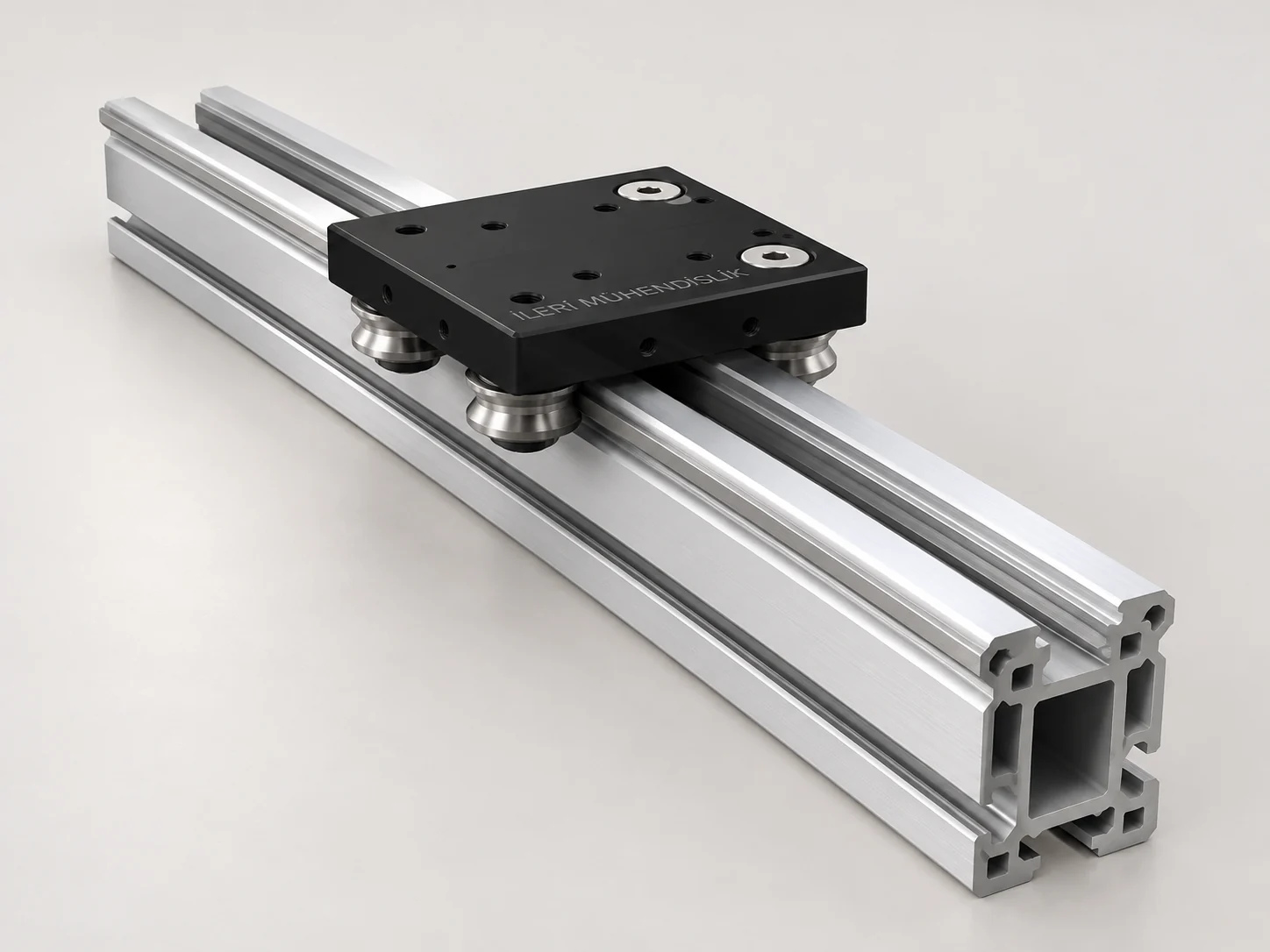

Tablo kaynak katalogdaki bir referans konfigürasyonu tanımlar. Görsel ürün grubunu anlatan temsili bir çalışmadır; bağlantı ölçüleri ve nihai bileşenler teknik çizim üzerinden doğrulanır.

Yataklama ile tahrik aynı görev değildir

Bu mekanik yapı hareketli arabayı belirli bir doğrultuda yönlendirir. Elle itme, piston bağlantısı veya projeye özel bir kuvvet aktarımı ayrı bir tasarım konusudur. Bir tahrik elemanı eklenecekse bağlantı kuvvetinin arabanın hangi noktasına geleceği önceden belirlenmelidir. Yönlendirme yüzeylerini eğik zorlayan bir bağlantı, hareket direncini ve aşınmayı değiştirebilir. Ürün, yalnızca dış görünüşü benziyor diye motorlu bir lineer modülün yerine değerlendirilmemelidir.

Boy, strok ve montaj alanı

Profilin toplam boyu ile arabanın kullanabileceği net strok aynı ölçü değildir. Araba uzunluğu, uç bağlantıları, durdurucular ve istenen yaklaşma mesafeleri çalışma alanını sınırlar. Talebinizde iki uç konumu gösteren basit bir çizim bulunması yararlıdır. Profilin makineye hangi aralıklarla bağlandığını ve altında sürekli bir destek olup olmadığını da belirtin. Bu bilgiler, özellikle uzun bir yerleşimde gövdenin davranışını değerlendirmeyi kolaylaştırır.

Yükün etkidiği yön ve moment

Taşıma değerlendirmesinde toplam kütleyle birlikte yükün merkezinin arabaya uzaklığı kullanılır. Yukarıdan basan bir yük, yana çekilen bir panel ve uzun bir kol üzerindeki aparat aynı etkiyi oluşturmaz. Hareket sırasında darbe veya ani duruş varsa bu senaryo ayrıca tarif edilmelidir. İki yataklama hattının birlikte kullanılması halinde paralellik, yük paylaşımı ve bağlanan tablanın esnekliği teknik çalışma sırasında ele alınır. Katalog grubundan tahmini kilogram kapasitesi çıkarılmaz.

Montaj ve günlük kontrol

Yataklama yüzeyini düz ve temiz bir ana yapıya bağlamak düzgün hareketin başlangıç koşuludur. Montaj sırasında sıkma sırası ve bağlantı yüzeyleri kontrol edilir. Eksantrik ayar bulunan bir varyantta ayar, ilgili teknik yönteme göre yapılır; gereğinden fazla ön yük verilerek boşluk giderilmeye çalışılmaz. Talaş, toz ve darbeler hareket yüzeylerinde iz bırakabilir. Kullanım öncesinde bağlantıların, uç durdurucuların ve varsa kilitlemenin göreve uygunluğu değerlendirilmelidir.

Teklif için paylaşılacak bilgiler

Ürünün tam adını, istenen profil boyunu, net strok ihtiyacını ve araba adedini ayrı satırlarda yazın. Hareketli parçanın ağırlığını ve bağlantı yüzeyini gösterin. Kilit, siper veya özel plaka gibi ek parçalar isteniyorsa teslim kapsamına ekleyin. Mevcut bir düzeneğin yenilenmesinde iki uç konumun fotoğrafları ile ölçülü kroki paylaşmak parçanın anlaşılmasını sağlar. Nihai varyant, montaj ölçüleri ve çalışma koşulları teknik görüşmede netleştirilir.

Çalışma çevrimini tarif ederken

Bir hareketin kaç saniyede tamamlanacağını ve gün içinde ne sıklıkta tekrarlandığını belirtin. Başlangıç ve bitiş konumlarında bekleme bulunması, hareketin gün boyunca kesintisiz tekrarlanmasıyla aynı durum değildir. Bir parçanın yüklenip boşaltıldığı çevrimlerde boş ve dolu hareketleri ayrı anlatın. Hareketli yükün yalnızca parça ağırlığından oluşmadığını unutmayın; üst plaka, aparat ve bağlantı elemanları da hesaba katılır. Operatörün çalışma alanı ile bakım için ayrılacak erişim bölgesini çizimde göstermek, montaj sonrasında karşılaşılabilecek yerleşim sorunlarının değerlendirilmesine yardımcı olur. Kullanılacak strok boyunca yük merkezi değişiyorsa en olumsuz konumu ayrıca işaretleyin.

Sık sorulan sorular

Model adından taşıma kapasitesi belirlenebilir mi?

Hayır. Yük yönü, moment, strok, destek mesafeleri ve seçilen varyant birlikte değerlendirilir.

Teklif için hangi ölçüler gerekli?

Net strok, toplam montaj alanı, hareketli kütle, yük merkezi ve bağlantı yüzeylerini belirtin. Mevcut bir parçanın yerine seçim yapılacaksa ölçülü çizimini ekleyin.
