Konik Konveyör Rulosu

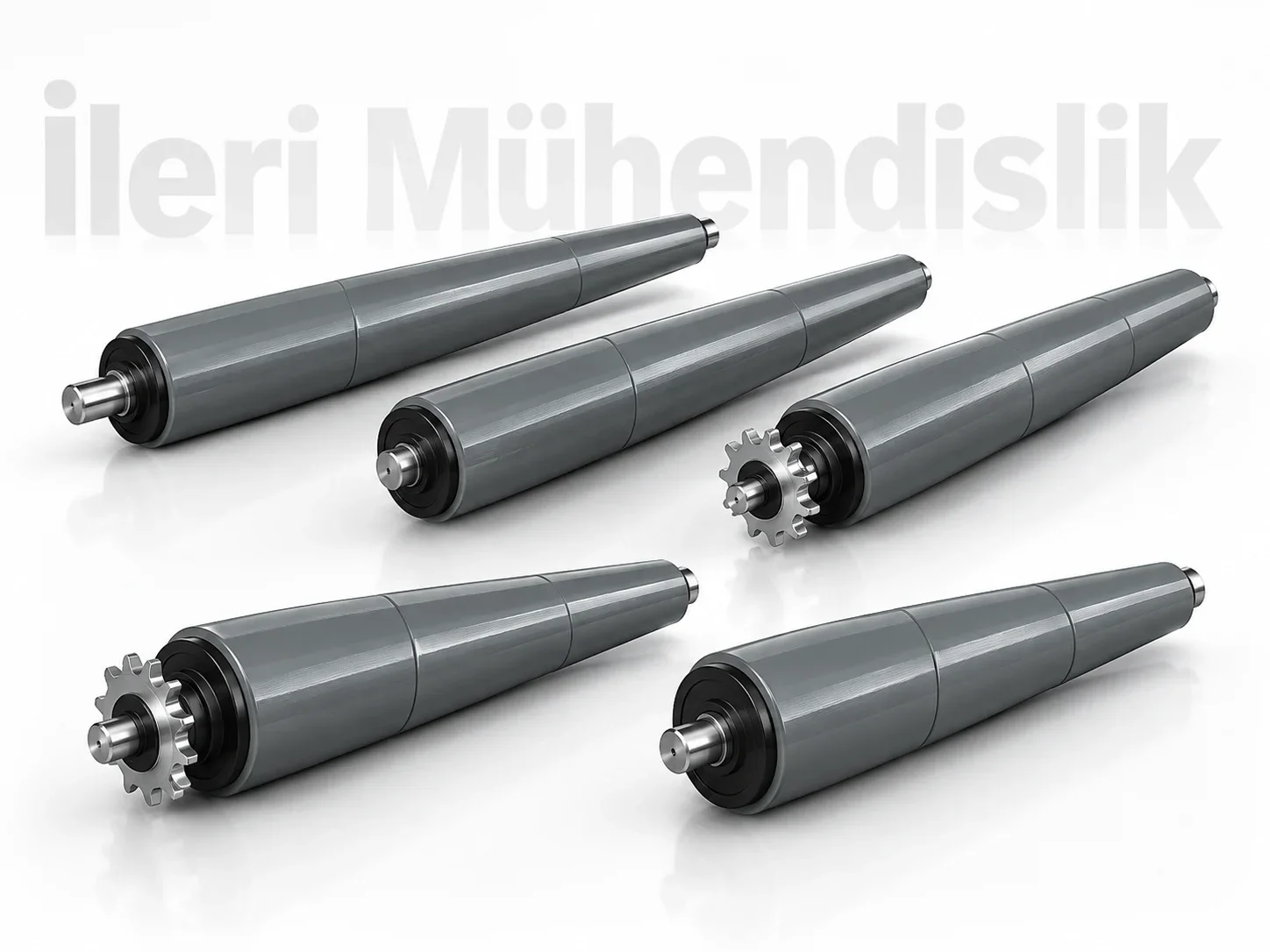

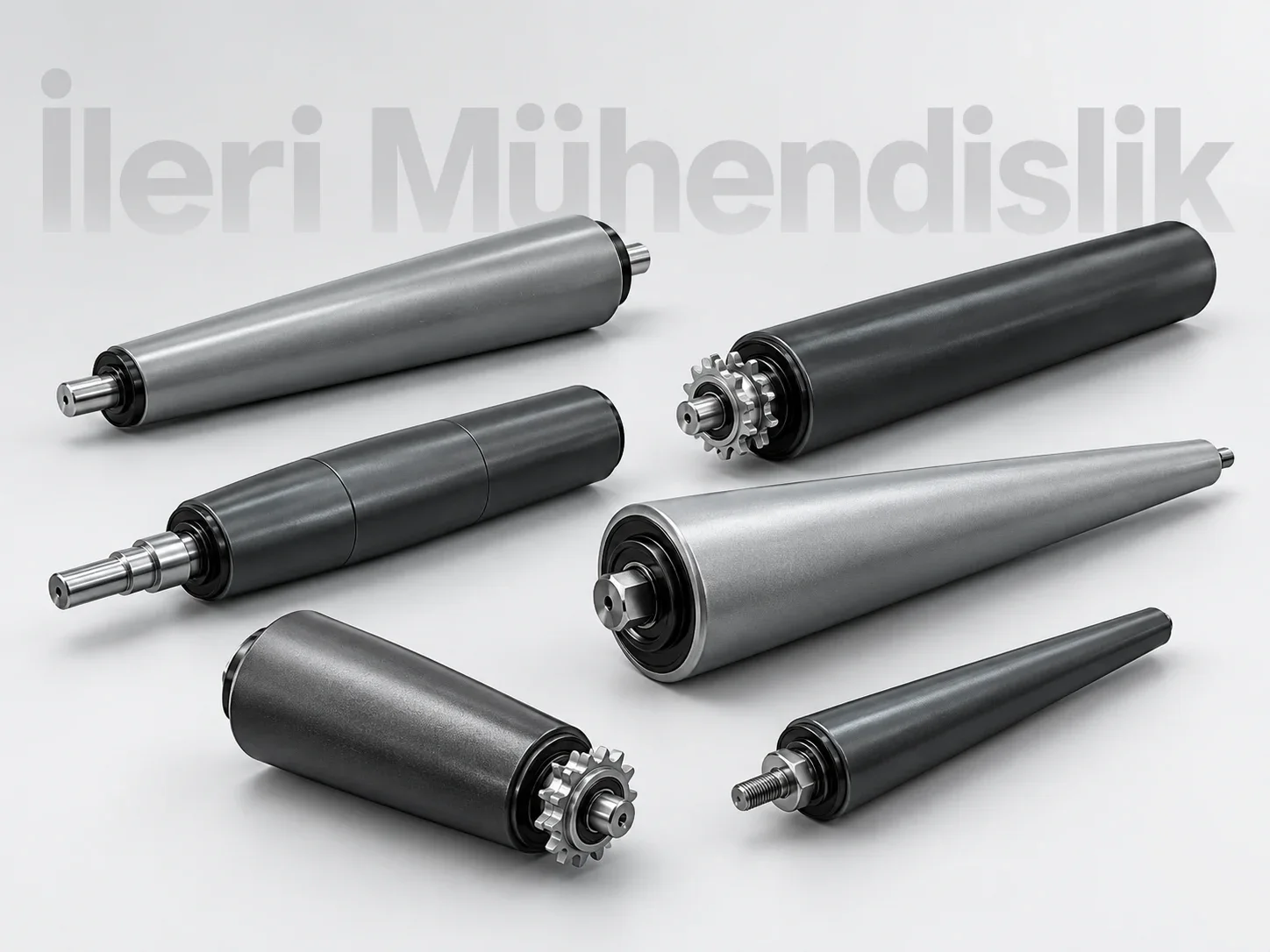

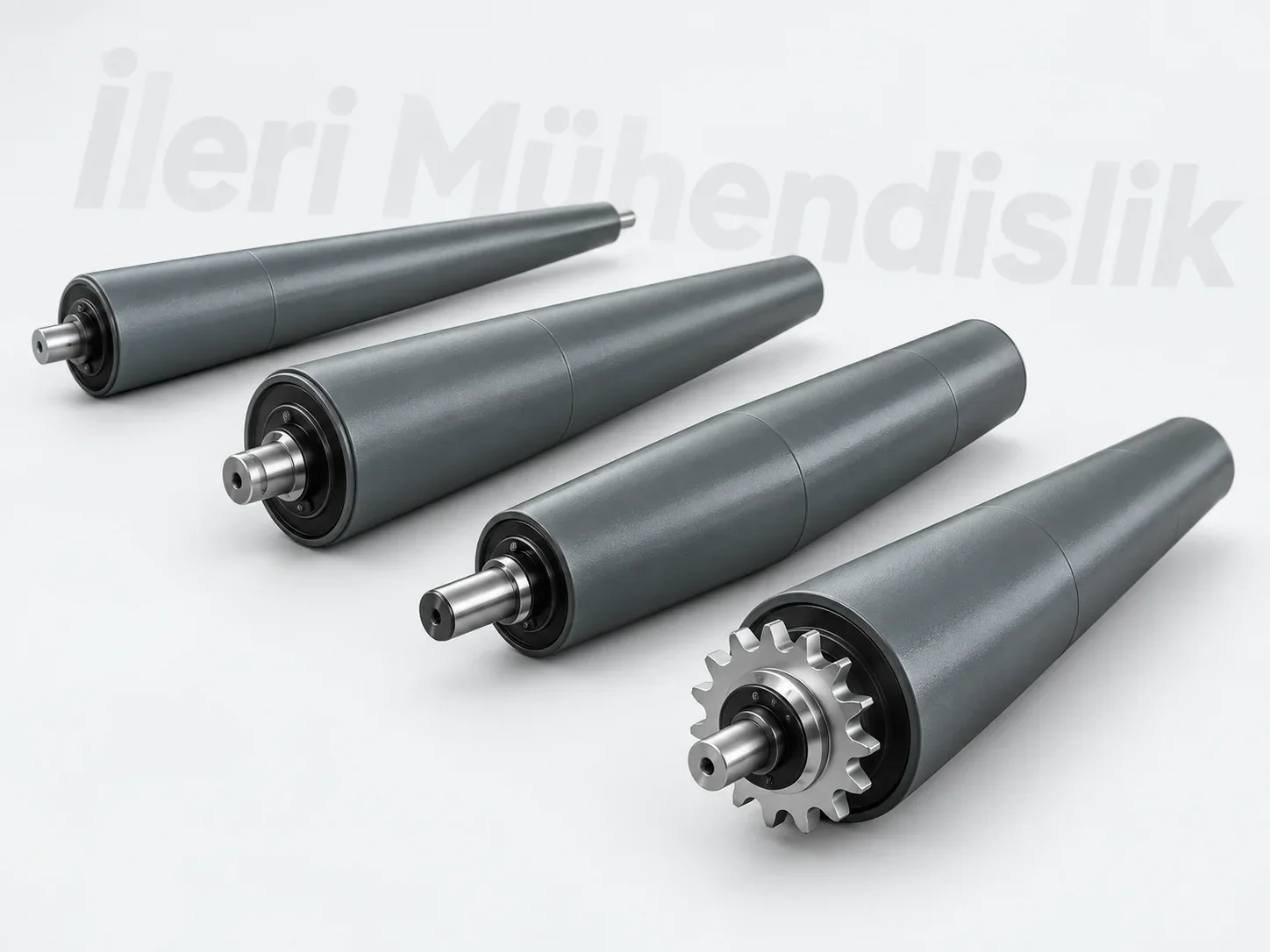

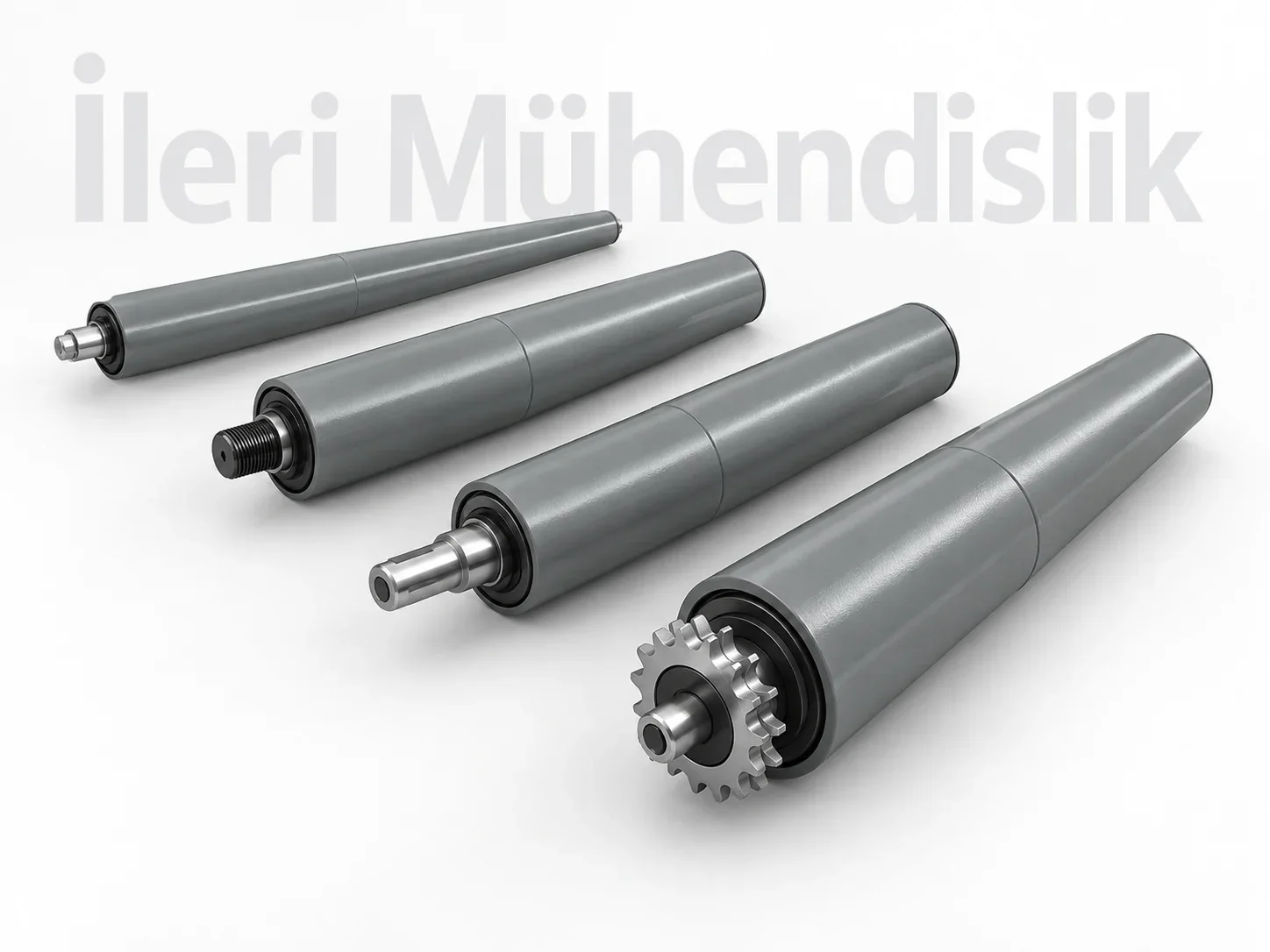

Konik Konveyör Rulosu Görsel Galerisi

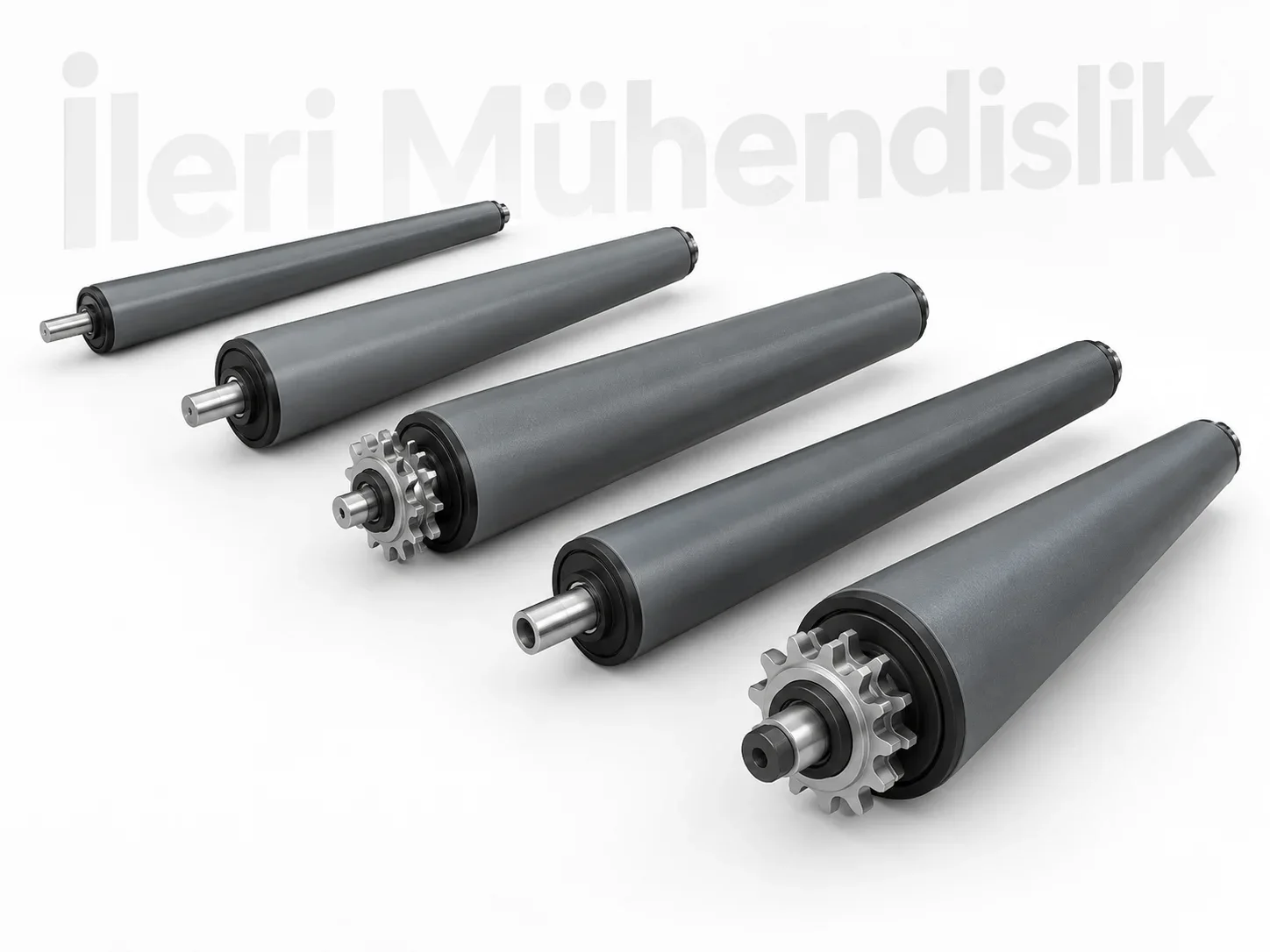

Konik Konveyör Rulosu — 2. görsel — Ürün gövdesi ve uygulama örneği

Konik Konveyör Rulosu — Konik rulo, dönüş hattındaki iç ve dış yolların farklı çevresel hızlarını yönetmek için kullanılır. Rulonun küçük ve büyük çapı, dönüş yarıçapı ve taşıma genişliği birbiriyle uyumlu seçilmelidir.

Konik konveyör rulosu, özellikle 90 derece ve 180 derece dönüşlü rulolu konveyörlerde ürünün kavis boyunca daha dengeli ve kontrollü şekilde ilerlemesini sağlamak amacıyla kullanılan özel rulo tipidir. Rulo çapı bir uçtan diğer uca doğru değişir. Bu çap farkı sayesinde dönüşün iç ve dış tarafında oluşan farklı yol uzunlukları daha dengeli hale getirilebilir.

Konik Konveyör Rulosu Nedir?

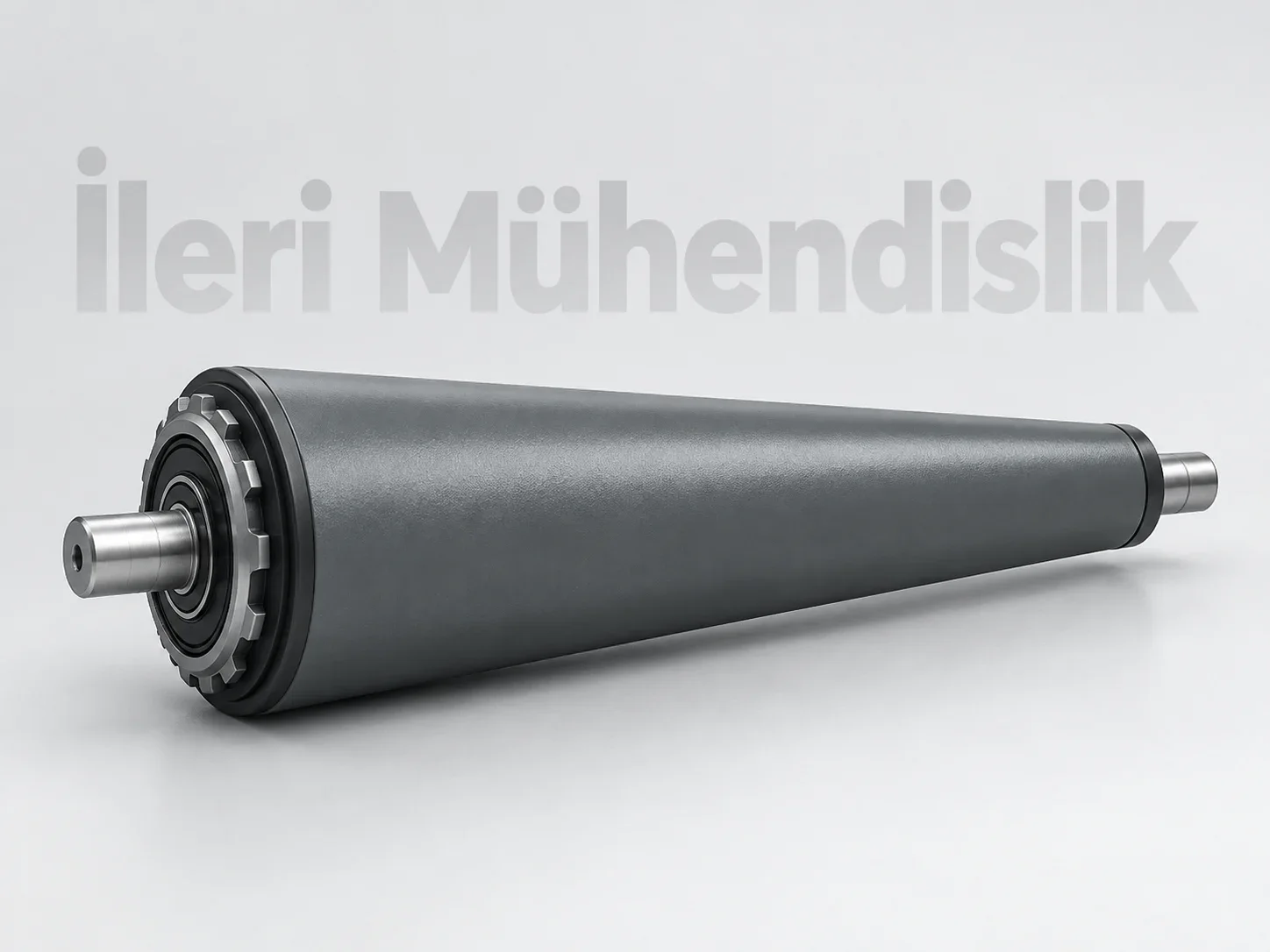

Konik konveyör rulosu, silindirik standart rulolardan farklı olarak bir ucu daha küçük, diğer ucu daha büyük çapta üretilen rulodur. Dönüşlü konveyörlerde rulonun küçük çaplı tarafı dönüşün iç kısmına, büyük çaplı tarafı ise dış kısmına gelecek şekilde yerleştirilir.

Bu geometrik yapı sayesinde rulonun dış taraftaki çevresel hızı daha yüksek olur. Böylece ürünün dönüş sırasında yalnızca iç tarafa sürüklenmesi veya konveyör yönünü kaybetmesi azaltılabilir.

Konik Rulo Neden Kullanılır?

Dönüşlü bir konveyörde dış tarafta kat edilen mesafe iç tarafa göre daha uzundur. Standart düz rulo kullanıldığında ürünün iç ve dış tarafına aynı çevresel hız uygulanır. Bu durum özellikle geniş kutu ve kasalarda dönme, kayma veya yan kılavuzlara sürtünme oluşturabilir.

Konik rulo, dış tarafta daha büyük çap sağlayarak bu hız farkını dengelemeye yardımcı olur. Bu nedenle koli, kutu ve düz tabanlı ürünlerin 90 derece veya 180 derece dönüşlerinde sık tercih edilir.

Konik Konveyör Rulosu Nerelerde Kullanılır?

Konik rulolar başta dönüşlü rulolu konveyör sistemleri olmak üzere birçok ürün yönlendirme uygulamasında kullanılabilir.

90 derece dönüşlü rulolu konveyörler
180 derece dönüşlü rulolu konveyörler
Koli ve kutu taşıma sistemleri
Paketleme hatları
Depo ve lojistik sistemleri
Sevkiyat konveyörleri
Plastik kasa taşıma hatları
Otomatik ürün yönlendirme sistemleri
Fabrika içi dönüşlü taşıma hatları

Konik Rulo Çapı Nasıl Belirlenir?

Konik ruloda tek bir çap değeri yerine küçük çap ve büyük çap birlikte değerlendirilmelidir. Bu iki çap arasındaki fark, rulo uzunluğu ve dönüş yarıçapıyla doğrudan ilişkilidir.

Dönüş yarıçapı küçüldükçe iç ve dış yol arasındaki fark artar. Buna bağlı olarak koniklik oranının da uygun şekilde belirlenmesi gerekir. Koniklik rastgele seçildiğinde ürün dönüş sırasında istenmeyen şekilde iç veya dış tarafa hareket edebilir.

Koniklik Oranı Nasıl Belirlenir?

Koniklik oranı belirlenirken konveyörün iç dönüş yarıçapı, dış dönüş yarıçapı, rulo çalışma genişliği ve taşınacak ürün ölçüleri birlikte değerlendirilmelidir.

Temel amaç, rulonun küçük ve büyük çaplarının oluşturduğu çevresel hız farkını konveyörün dönüş geometrisine mümkün olduğunca uyumlu hale getirmektir.

Bu nedenle aynı genişliğe sahip iki farklı dönüşlü konveyörde, dönüş yarıçapları farklıysa aynı konik rulo geometrisi her zaman doğru sonuç vermeyebilir.

90 Derece Dönüş İçin Konik Rulo

90 derece dönüşlü rulolu konveyör sistemlerinde konik rulolar ürünün çeyrek daire boyunca yönünü koruyarak ilerlemesine yardımcı olur.

Koli ve kutu gibi geniş tabanlı ürünlerde doğru koniklik oranı, dönüş yarıçapı ve rulo aralığı birlikte değerlendirildiğinde daha düzgün bir ürün akışı elde edilebilir.

180 Derece Dönüş İçin Konik Rulo

180 derece dönüşlü rulolu konveyör sistemlerinde ürün daha uzun bir kavis boyunca hareket eder. Bu nedenle konik rulo geometrisi ve yan kılavuz sistemi daha önemli hale gelebilir.

Ürün boyunun büyük olması durumunda dönüş yarıçapının da buna uygun seçilmesi gerekir.

Konik Rulolu Konveyör Sistemleri

Konik rulo kullanılan komple sistemler hakkında ayrıntılı bilgi için konik rulolu konveyör sayfamızı inceleyebilirsiniz.

Bu sistemler motorlu veya avare olarak üretilebilir ve ürün tipine göre farklı tahrik yöntemleri kullanılabilir.

Konik Ruloda Rulo Aralığı

Konik ruloların konveyör üzerindeki merkez aralıkları, taşınacak ürünün taban ölçüsüne göre belirlenmelidir. Dönüş sırasında ürünün rulo temas noktaları değiştiği için rulo yerleşimi yalnızca düz konveyör mantığıyla yapılmamalıdır.

Ürünün dönüşün tamamında yeterli sayıda ruloya temas etmesi gerekir. Ayrıntılı bilgi için rulo aralığı nasıl hesaplanır? sayfamızı inceleyebilirsiniz.

Konik Rulo Malzemeleri

Konik rulo gövdesi kullanım alanına göre farklı malzemelerden üretilebilir. Galvanizli çelik, paslanmaz ve projeye uygun farklı yüzey seçenekleri değerlendirilebilir.

Bazı uygulamalarda standart silindirik rulo üzerine konik plastik elemanlar geçirilerek de konik yapı oluşturulabilir. Bu yöntem özellikle belirli ölçülerde modüler üretim avantajı sağlayabilir.

Plastik Konik Geçmeli Rulolar

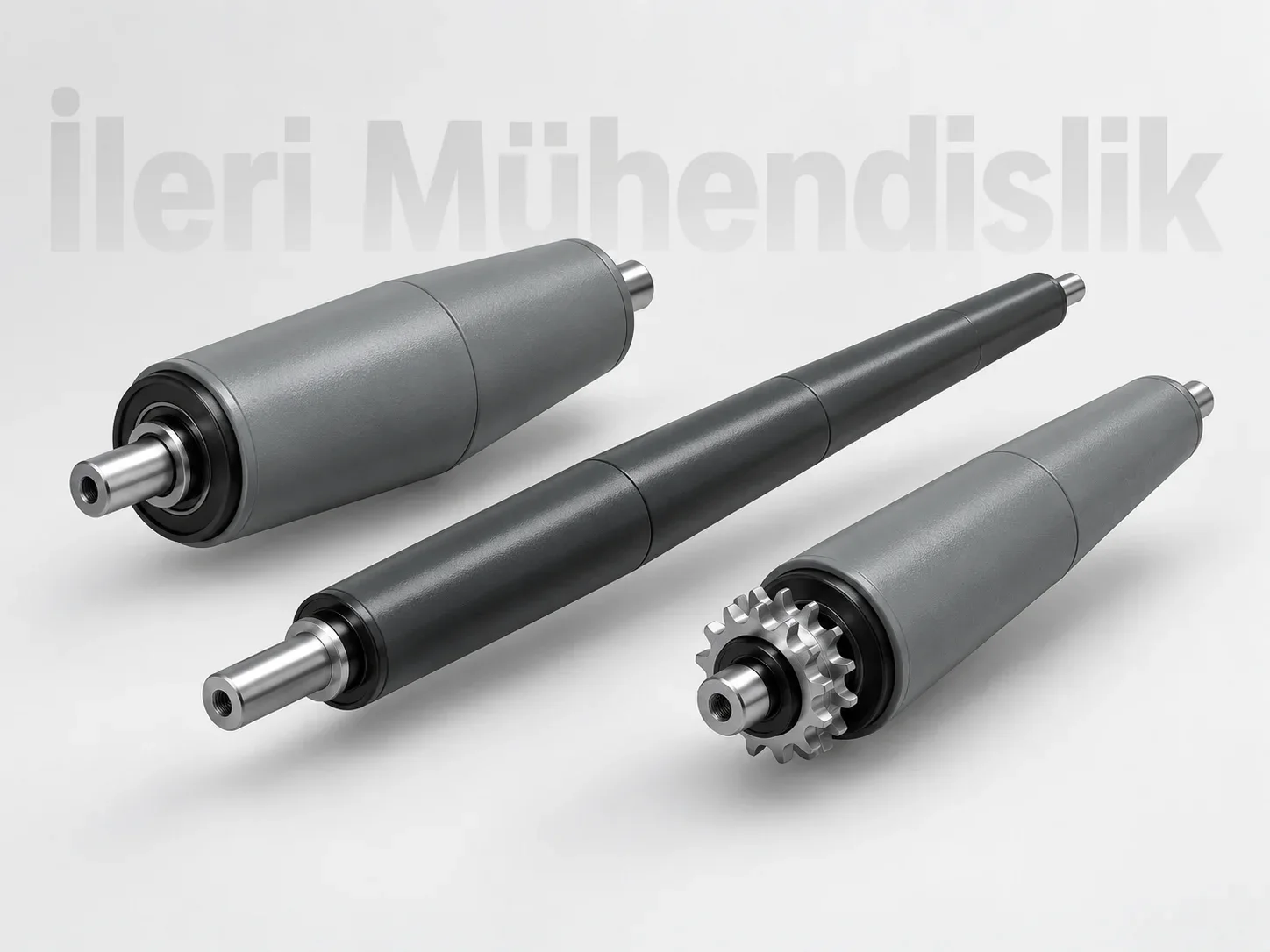

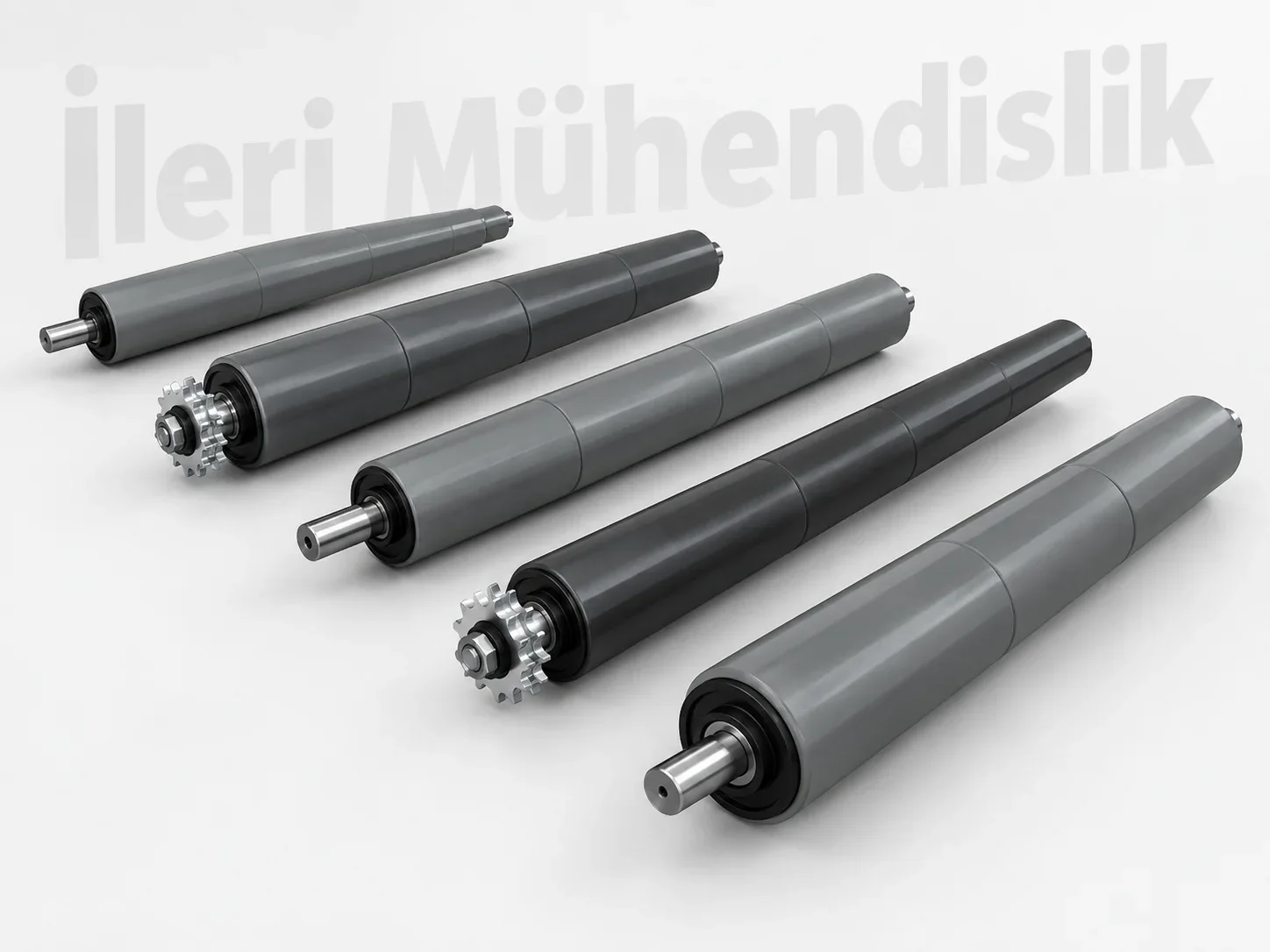

Konik yapı, rulo borusunun tamamını konik üretmek yerine rulo üzerine farklı çaplarda plastik konik elemanlar geçirilerek oluşturulabilir. Bu sistemde standart çelik rulo gövdesi üzerinde kademeli veya sürekli koniklik elde edilir.

Plastik konik elemanların malzemesi ürün ağırlığına, çalışma sıcaklığına ve kullanım ortamına uygun seçilmelidir.

Kauçuk Kaplı Konik Rulo

Ürünle temas sırasında daha yüksek sürtünme veya yüzey koruması gerektiğinde konik rulo üzerinde kauçuk kaplama uygulanabilir. Kauçuk kaplama ürünün dönüş sırasında kaymasını azaltmaya yardımcı olabilir.

Kaplama sertliği ve kalınlığı taşınacak ürüne göre seçilmelidir.

Poliüretan Kaplı Konik Rulo

Daha yüksek aşınma dayanımı gereken uygulamalarda poliüretan kaplama tercih edilebilir. Poliüretan, özellikle ürün yüzeyinin çizilmesinin istenmediği uygulamalarda avantaj sağlayabilir.

Kaplama seçenekleri için poliüretan kaplı konveyör rulosu sayfamızı inceleyebilirsiniz.

Konik Ruloda Mil Seçimi

Mil çapı rulo çalışma genişliği, ürün ağırlığı ve rulman yapısına göre belirlenmelidir. Dönüşlü sistemlerde ürün yükü rulonun farklı noktalarına gelebileceği için mil ve rulman kapasitesinin yeterli olması önemlidir.

Mil seçimi hakkında ayrıntılı bilgi için konveyör rulosu mil seçimi sayfamızı inceleyebilirsiniz.

Konik Ruloda Rulman Seçimi

Rulman tipi, rulo devri, ürün ağırlığı ve çalışma süresine göre belirlenmelidir. Avare dönüş sistemlerinde düşük sürtünme önemliyken motorlu sistemlerde tahrik yükleri de dikkate alınmalıdır.

Teknik bilgi için konveyör rulosu rulman seçimi sayfamızı inceleyebilirsiniz.

Avare Konik Konveyör Rulosu

Motor kullanılmayan dönüşlü sistemlerde konik rulolar avare olarak çalışabilir. Ürün operatör kuvveti veya uygun eğim sayesinde rulo üzerinde ilerler.

Bu yapı basit ve düşük bakım gerektiren dönüş hatlarında kullanılabilir.

Tahrikli Konik Konveyör Rulosu

Otomatik taşıma gereken uygulamalarda konik rulolar tahrikli şekilde üretilebilir. Rulolara hareket zincir, Poly-V veya O-ring sistemiyle aktarılabilir.

Tahrik yöntemi ürün ağırlığına, rulo geometrisine ve çalışma hızına göre seçilmelidir.

Konik Rulo ile Düz Rulo Arasındaki Fark

Düz konveyör rulosunun çapı tüm çalışma genişliği boyunca yaklaşık olarak aynıdır. Konik ruloda ise çap bir uçtan diğer uca doğru değişir.

Düz rulolar doğrusal taşıma için uygunken konik rulolar özellikle kavisli ve dönüşlü hatlarda ürünün yönlendirilmesi amacıyla kullanılır.

Konik Konveyör Rulosunun Avantajları

Ürünlerin dönüşlerde daha dengeli ilerlemesine yardımcı olur
90 ve 180 derece dönüşlü sistemlere uygundur
Dönüş boyunca ürün yönünü korumaya yardımcı olur
Farklı küçük ve büyük çaplarda üretilebilir
Avare veya tahrikli olarak kullanılabilir
Galvaniz ve paslanmaz seçenekleri bulunur
Kauçuk veya poliüretan kaplama uygulanabilir
Projeye özel dönüş yarıçapına göre üretilebilir

Konik Konveyör Rulosu Ölçüsü Nasıl Verilir?

Konik rulo üretimi için küçük çap, büyük çap, rulo çalışma genişliği, toplam mil boyu, mil çapı ve rulmanın tipi belirtilmelidir.

Ayrıca rulonun kullanılacağı dönüşün iç yarıçapı ve dış yarıçapı biliniyorsa bu bilgilerin paylaşılması doğru koniklik oranının belirlenmesini kolaylaştırır.

Konik Konveyör Rulosu Fiyatları

Konik konveyör rulosu fiyatları; küçük ve büyük çap, çalışma genişliği, gövde malzemesi, konik yapının üretim yöntemi, mil çapı, rulman tipi ve üretim adedine göre değişir.

Kaplamalı, paslanmaz veya özel ölçülü rulolar standart modellere göre farklı maliyetlere sahip olabilir.

Projeye Özel Konik Konveyör Rulosu İmalatı

İleri Mühendislik olarak konik konveyör rulolarını dönüş yarıçapı, konveyör çalışma genişliği ve taşınacak ürün ölçülerine göre projelendirebiliriz. Küçük çap, büyük çap, rulo uzunluğu, mil ve rulman yapısı uygulamaya göre belirlenebilir.

Konveyör çalışma genişliğini, dönüş yarıçapını, ürün ölçüsünü, ürün ağırlığını ve ihtiyaç duyulan rulo adedini Hızlı Teklif Al formu üzerinden iletebilirsiniz.

Diğer Konveyör Rulosu Çeşitleri

Farklı rulo çözümleri için konveyör ruloları bölümümüzden avare, zincir dişli, Poly-V kasnaklı, O-ring kanallı, paslanmaz ve diğer özel üretim rulo çeşitlerini inceleyebilirsiniz.
