Dikdörtgen Somun
Dikdörtgen Somun, profil kanalında uygun bağlantı noktasını oluşturmak için seçilir. Kanal serisi, metrik ölçü ve parçanın takılma biçimi bir arada değerlendirilmelidir. İleri Mühendislik, seçiminizi ürünün teknik seçenekleri ve kullanılacağı yapının koşullarıyla birlikte ele alır.

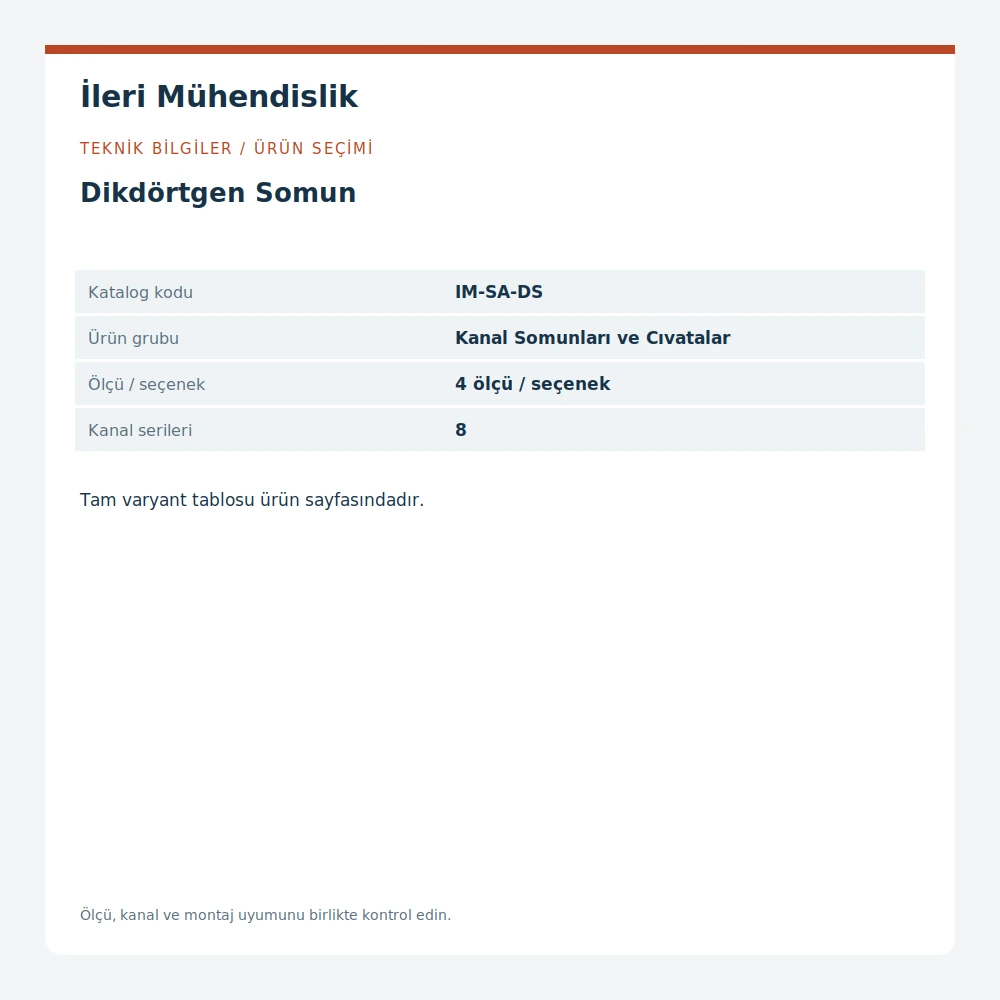

Dikdörtgen Somun — teknik bilgiler
| Katalog kodu | IM-SA-DS |
Ölçü ve varyant seçenekleri
| Katalog kodu | Ölçü / seçenek | Teknik değerler |
| IM-SA-DS-01 | Dikdörtgen Somun M8 8K | Ürün / ölçü tanımına bakınız |
| IM-SA-DS-02 | Dikdörtgen Somun M6 8K | Ürün / ölçü tanımına bakınız |
| IM-SA-DS-03 | Dikdörtgen Somun M5 8K | Ürün / ölçü tanımına bakınız |
| IM-SA-DS-04 | Dikdörtgen Somun M4 8K | Ürün / ölçü tanımına bakınız |
Kanal içindeki bağlantı görevi
Kanal somunu, profil kanalında bir bağlantı noktası oluşturur ve cıvatanın sıkılmasıyla aparatın sabitlenmesini sağlar. Somunun kanala oturan şekli, kanal serisi ve metrik dişi birlikte seçilir. Yalnızca diş ölçüsünü bilmek yeterli değildir. Aynı metrik dişe sahip parçalar farklı kanal geometrileri için tasarlanmış olabilir; nominal kanal bilgisi montajla birlikte kontrol edilmelidir.
Takma biçimi ve kanal erişimi
Bazı somunlar profil ucundan yerleştirilirken bazı tipler kanalın uygun bir noktasından takılabilir. Yaylı veya tırtıklı yapı, montaj sırasında konumun tutulmasına yardımcı olabilir; fakat doğru kanal uyumunun yerini tutmaz. Uçları kapalı bir şaseye sonradan aparat eklenecekse takma biçimi özellikle önemlidir. Bağlantı yapılacak yerde kanalın erişilebilir olduğu doğrulanmalıdır.
Cıvata boyu ve diş uyumu
Cıvata boyu, bağlanan parçanın kalınlığı ve gerekli diş tutunmasıyla birlikte belirlenir. Çok kısa cıvata yeterli bağlanma sağlamayabilir; uygunsuz uzunluk ise kanal tabanına veya başka parçaya temas edebilir. Diş ölçüsü ve bağlantı yüzeyi ürün seçeneğiyle eşleştirilmelidir. Sıkma değerleri için ilgili bileşenlerin bilgileri esas alınır; bütün somunlara aynı kuvvet uygulanacağı kabul edilmez.
Sipariş ve montaj kontrolü
Teklifte kanal serisi, metrik diş, somun tipi ve adet ayrı belirtilmelidir. Aynı projede birkaç kanal ailesi kullanılıyorsa malzemelerin karışmaması için liste ürün gruplarına ayrılabilir. Montajdan sonra aparatın kanala düzgün oturduğu ve cıvatanın uygun şekilde bağlandığı kontrol edilir. Sonradan eklenen parçanın bağlantı noktasına getirdiği yük, profil seçimiyle birlikte değerlendirilmelidir.
Ölçü listesini hazırlarken
Ölçülerin hangi yüzey veya kenar arasında alındığını belirtmek, benzer parçaların karışmasını önler. Kesim boyu, dış ölçü, kanal açıklığı ve bağlantı mesafesi birbirinden farklı bilgilerdir. Çizimde kullanılan birim bütün satırlarda aynı olmalıdır. Mevcut parçanın yerine yenisi alınacaksa yalnızca toplam boyu değil, bağlantı tarafındaki ayrıntıları da kaydedin. Ürün gruplarını ve adetleri düzenli bir listede paylaşmak teklifin kapsamını daha açık hale getirir.
Varyantı doğru tanımlayın
Ürün ailesi içinde birden fazla ölçü veya bağlantı seçeneği varsa sipariş edilecek satırı açıkça belirtin. Benzer isimli parçalar farklı kanal, metrik diş veya bağlantı yüzeyi için hazırlanmış olabilir. Teknik tabloda bulunan seçenekler, birbirinin yerine kullanılabilecek parçalar olarak değerlendirilmez. Mevcut bir yapıya eklenecek üründe profil kesitinin fotoğrafı ve ölçüsü de teklif talebine eklenebilir.
Proje ve teklif hazırlığı
İleri Mühendislik ile paylaşacağınız listede ürün adı, katalog kodu, ölçü ve adet bulunmalıdır. Aynı yapının bağlantı elemanlarını birlikte listelemek eksik malzeme ihtimalini azaltır. Özel boy, yüzey, işleme veya farklı yerleşim ihtiyacınız varsa bunu ayrıca yazın. Fotoğraflar montajı anlamaya yardımcı olur; ölçülü çizim ise bağlantı noktalarının daha doğru değerlendirilmesini sağlar. Teslim kapsamı teklif aşamasında netleştirilir.
Montajdan önce kontrol
Teslim alınan ürünün adı ve ölçüsü, hazırlanan malzeme listesiyle karşılaştırılmalıdır. Bağlantı yüzeyleri ve parçanın projedeki konumu kontrol edilir. Montaj örneklerindeki başka ürünlerin bu kaleme dahil olduğu varsayılmamalıdır. Profil, cıvata, somun veya panel ayrıca gerekebilir. Uygulamadaki yük ve hareket koşulları bilinmeden yalnızca katalog görselinden bütün yapının uygunluğu hakkında karar verilmez.
Sık sorulan sorular
Bu ürünü seçerken hangi bilgiler gerekir?
Ürün adı ve ölçüsüne ek olarak kullanılacağı profil veya montaj yüzeyi, gerekli adet ve çalışma koşulları paylaşılmalıdır. Varyant tablosu olan ürünlerde hangi seçeneğin istendiği açıkça belirtilir. Mevcut bir sisteme uyarlama yapılacaksa ölçülü çizim veya numune değerlendirmeyi kolaylaştırır.
Görseldeki bütün parçalar siparişe dahil midir?
Montaj görsellerinde profil, bağlantı elemanı veya yardımcı parçalar birlikte gösterilebilir. Bu kalemin teslim kapsamı teklif sırasında açıklanır. İhtiyacınız olan somun, cıvata, panel ve diğer parçaları listenizde ayrı belirtmeniz önerilir.
Mevcut parçayla uyum nasıl kontrol edilir?
Dış görünüşün yanında kanal, delik, diş ve montaj yüzeyi ölçüleri karşılaştırılır. Ürün kodu eşleştirmesi tek başına yeterli olmayabilir. Ölçü, fotoğraf ve gerekiyorsa numune üzerinden ilgili varyant değerlendirilir.
İlgili ürünler ve teklif
Sigma profil ve bağlantı elemanları kataloğu üzerinden diğer grupları inceleyebilir, Kanal Somunları ve Cıvatalar bölümünden aynı gruptaki seçenekleri karşılaştırabilirsiniz. Ölçü ve adet listenizle İleri Mühendislik’e teklif talebi iletin.
Uygulama örnekleri galerisi

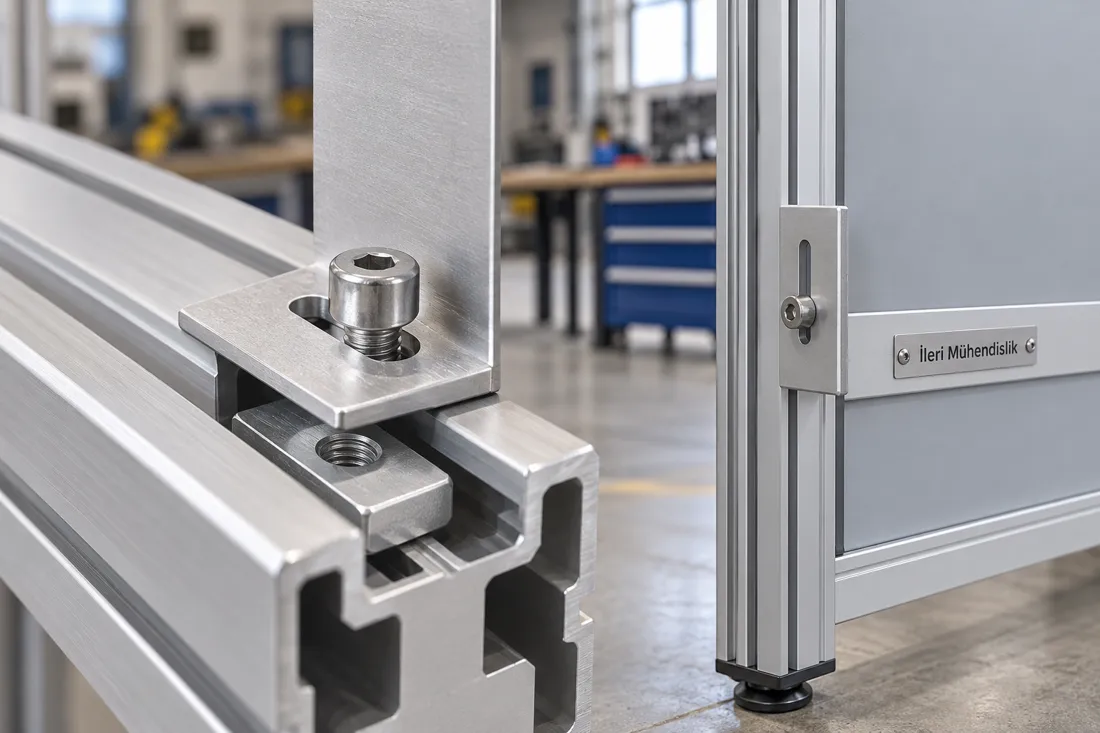

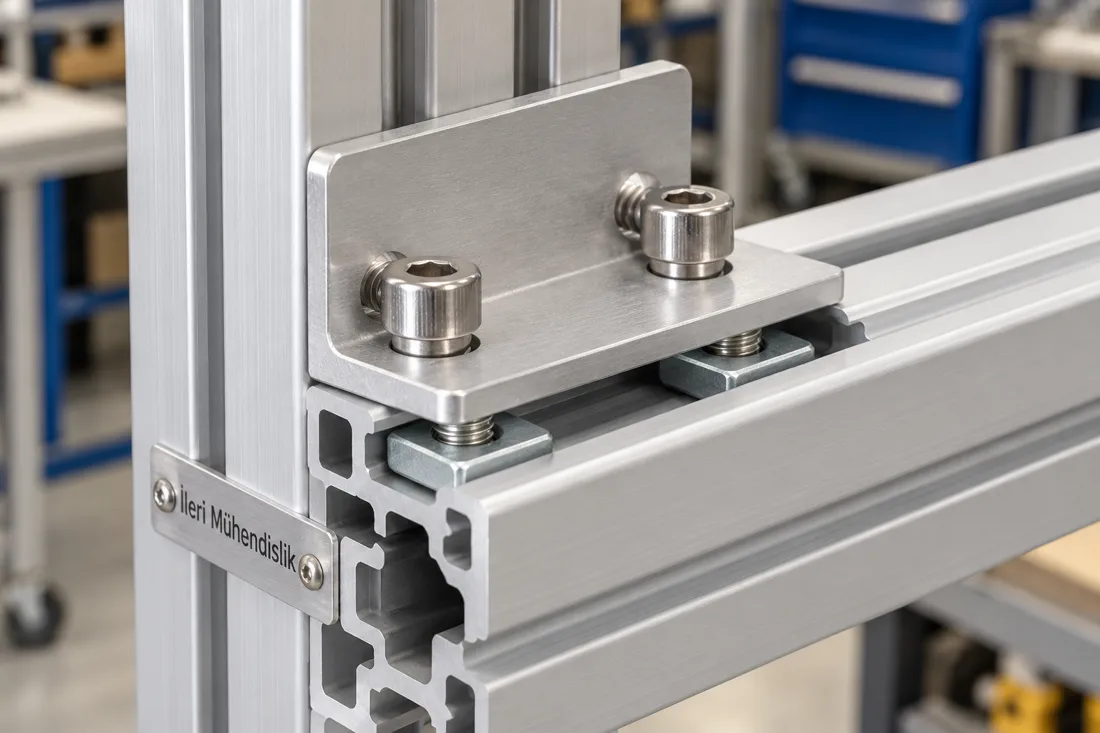

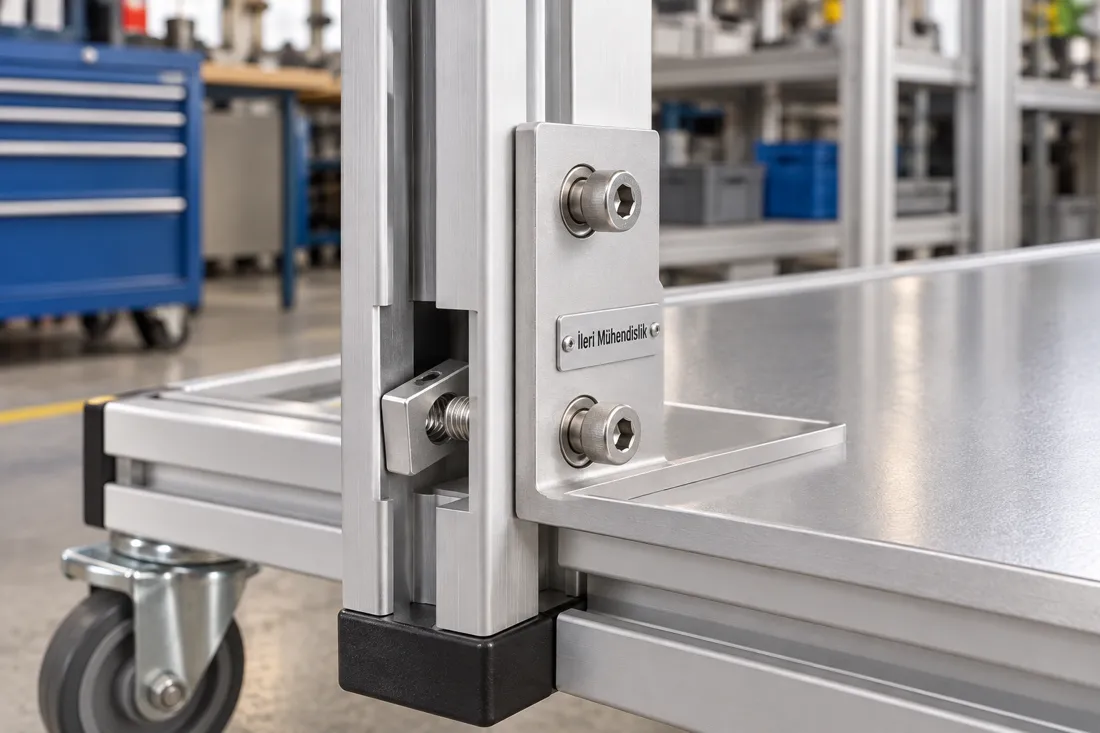

Uygulama örnekleri
Dikdörtgen Somun için bu ürüne özel hazırlanmış montaj ve kullanım örneklerini inceleyebilirsiniz.
Uygulama örnekleri seçim ve yerleşim fikri sunar. Kesit, bağlantı düzeni ve yük koşulları projeye göre değerlendirilir.
