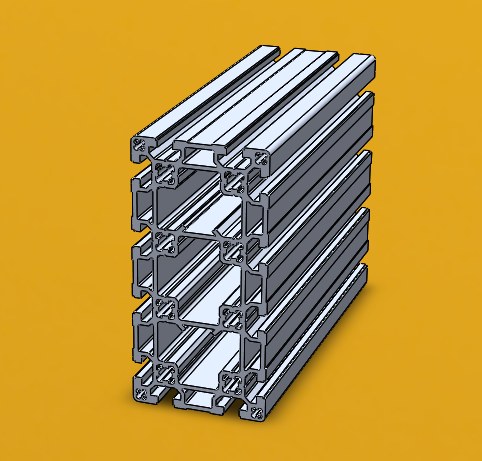

90×180 ağır Sigma Profil
90×180 ağır Sigma Profil, mevcut ölçü sayfasında tanımlanan kesit seçeneğidir. Bu sayfada genel montaj düzenini inceleyebilir, bağlantılı katalog kodlarından ayrıntılı kesit bilgilerine geçebilirsiniz.
Geniş kesitin montaj planı
90×180 profilde uç bağlantılarının sıkma noktaları ve ara destekler montaj sırasına göre planlanır. Profilin taşınacağı ve birleştirileceği alan, uzun kesim boylarında ayrıca dikkate alınır.
Mevcut ölçü bilgileri
| Nominal dış kesit | 90 × 180 mm |
| Kesit varyantı | Ağır |
| Ürün ailesi | 90 serisi sigma profil |
| Malzeme | Alüminyum; mevcut İleri Mühendislik katalog açıklamasında 6063 serisi |
| Yüzey | Mevcut katalogda E6EV1 eloksal |
| Kesim ve işleme | İstenen boy, delik ve diş açma detayları teknik resimle belirlenir |
| Kanal / bağlantı uyumu | Kesit kodu ve kanal ölçüsü birlikte kontrol edilir |
| Birim ağırlık ve atalet momenti | Kesit koduna ait üretici veri sayfası ile doğrulanmalıdır |
Varyantın konstrüksiyona yerleşimi
Ağır varyant adı, aynı dış ölçüdeki diğer kesitlerden ayrımı belirtir. Tasarımda kullanılacak ağırlık ve kesit değerleri seçilen ürün kodunun tablosundan alınmalıdır.
Bu ürün veya uygulama için bilgi isteyin
Bu ölçüdeki katalog kodları
90×180 (H) Sigma Profil — 7491
