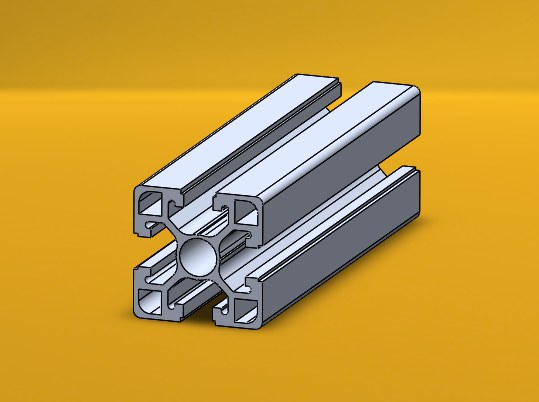

45×45 ağır Sigma Profil
45×45 ağır Sigma Profil, mevcut ölçü sayfasında tanımlanan kesit seçeneğidir. Bu sayfada genel montaj düzenini inceleyebilir, bağlantılı katalog kodlarından ayrıntılı kesit bilgilerine geçebilirsiniz.
45 serisi konstrüksiyon düğümleri
45×45 profil, aynı serideki dikme ve traverslerin birleşiminde kesit varyantıyla birlikte seçilir. Hafif, standart veya ağır yapıları ayırt etmek için kod ve kesit çizimini karşılaştırın.
Mevcut ölçü bilgileri
| Nominal dış kesit | 45 × 45 mm |
| Kesit varyantı | Ağır |
| Ürün ailesi | 45 serisi sigma profil |
| Malzeme | Alüminyum; mevcut İleri Mühendislik katalog açıklamasında 6063 serisi |
| Yüzey | Mevcut katalogda E6EV1 eloksal |
| Kesim ve işleme | İstenen boy, delik ve diş açma detayları teknik resimle belirlenir |
| Kanal / bağlantı uyumu | Kesit kodu ve kanal ölçüsü birlikte kontrol edilir |
| Birim ağırlık ve atalet momenti | Kesit koduna ait üretici veri sayfası ile doğrulanmalıdır |
Varyantın konstrüksiyona yerleşimi
Ağır varyant adı, aynı dış ölçüdeki diğer kesitlerden ayrımı belirtir. Tasarımda kullanılacak ağırlık ve kesit değerleri seçilen ürün kodunun tablosundan alınmalıdır.
Bu ürün veya uygulama için bilgi isteyin
Bu ölçüdeki katalog kodları
45×45 (UH) Sigma Profil — 10222
