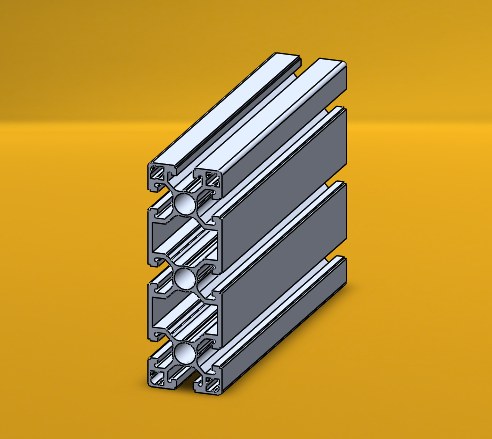

45×135 Sigma Profil
45×135 Sigma Profil, mevcut ölçü sayfasında tanımlanan kesit seçeneğidir. Bu sayfada genel montaj düzenini inceleyebilir, bağlantılı katalog kodlarından ayrıntılı kesit bilgilerine geçebilirsiniz.
Birden fazla bağlantı hattı
45×135 kesitin geniş yüzünde aksesuarların ve montaj plakalarının konumları birlikte planlanabilir. Kanalların merkezleri ile bağlanan ekipmanın delik düzeni teknik çizimde eşleştirilmelidir.
Mevcut ölçü bilgileri
| Nominal dış kesit | 45 × 135 mm |
| Kesit varyantı | Standart |
| Ürün ailesi | 45 serisi sigma profil |
| Malzeme | Alüminyum; mevcut İleri Mühendislik katalog açıklamasında 6063 serisi |
| Yüzey | Mevcut katalogda E6EV1 eloksal |
| Kesim ve işleme | İstenen boy, delik ve diş açma detayları teknik resimle belirlenir |
| Kanal / bağlantı uyumu | Kesit kodu ve kanal ölçüsü birlikte kontrol edilir |
| Birim ağırlık ve atalet momenti | Kesit koduna ait üretici veri sayfası ile doğrulanmalıdır |
Varyantın konstrüksiyona yerleşimi
Bu ölçü için katalogda birden fazla kod bulunuyorsa kanal serisi ve kesit çizimiyle seçim yapın. Boy kesimi ve uç işlemleri, seçilen koda göre hazırlanacak parça listesinde belirtilir.
