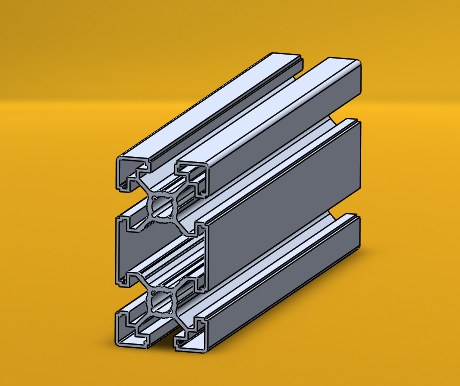

40×80 hafif Sigma Profil
40×80 hafif Sigma Profil, mevcut ölçü sayfasında tanımlanan kesit seçeneğidir. Bu sayfada genel montaj düzenini inceleyebilir, bağlantılı katalog kodlarından ayrıntılı kesit bilgilerine geçebilirsiniz.
İki eksenli rijitlik değerlendirmesi
40×80 kesit döndürüldüğünde yükün etkidiği eksen de değişir. Atalet değerleri, teknik çizimdeki eksen yönleriyle birlikte okunmalı; uzun yüzün kullanımı montaj planında gösterilmelidir.
Mevcut ölçü bilgileri
| Nominal dış kesit | 40 × 80 mm |
| Kesit varyantı | Hafif |
| Ürün ailesi | 40 serisi sigma profil |
| Malzeme | Alüminyum; mevcut İleri Mühendislik katalog açıklamasında 6063 serisi |
| Yüzey | Mevcut katalogda E6EV1 eloksal |
| Kesim ve işleme | İstenen boy, delik ve diş açma detayları teknik resimle belirlenir |
| Kanal / bağlantı uyumu | Kesit kodu ve kanal ölçüsü birlikte kontrol edilir |
| Birim ağırlık ve atalet momenti | Kesit koduna ait üretici veri sayfası ile doğrulanmalıdır |
Varyantın konstrüksiyona yerleşimi
Hafif varyantta kesit yapısı, aynı dış ölçüdeki standart veya ağır seçeneklerden ayrılır. Bir değişiklik yapılacaksa destek açıklığı ve bağlantı düzeni yeniden değerlendirilir.
Bu ürün veya uygulama için bilgi isteyin
Bu ölçüdeki katalog kodları
40×80 (H) Sigma Profil — 10736
40×80 (A) Sigma Profil — 12929
