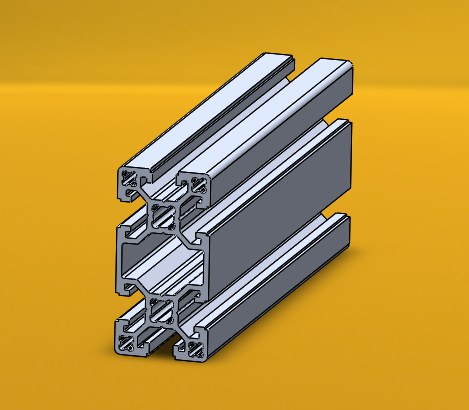

40×80 ağır Sigma Profil
40×80 ağır Sigma Profil, mevcut ölçü sayfasında tanımlanan kesit seçeneğidir. Bu sayfada genel montaj düzenini inceleyebilir, bağlantılı katalog kodlarından ayrıntılı kesit bilgilerine geçebilirsiniz.
İki eksenli rijitlik değerlendirmesi
40×80 kesit döndürüldüğünde yükün etkidiği eksen de değişir. Atalet değerleri, teknik çizimdeki eksen yönleriyle birlikte okunmalı; uzun yüzün kullanımı montaj planında gösterilmelidir.
Mevcut ölçü bilgileri
| Nominal dış kesit | 40 × 80 mm |
| Kesit varyantı | Ağır |
| Ürün ailesi | 40 serisi sigma profil |
| Malzeme | Alüminyum; mevcut İleri Mühendislik katalog açıklamasında 6063 serisi |
| Yüzey | Mevcut katalogda E6EV1 eloksal |
| Kesim ve işleme | İstenen boy, delik ve diş açma detayları teknik resimle belirlenir |
| Kanal / bağlantı uyumu | Kesit kodu ve kanal ölçüsü birlikte kontrol edilir |
| Birim ağırlık ve atalet momenti | Kesit koduna ait üretici veri sayfası ile doğrulanmalıdır |
Varyantın konstrüksiyona yerleşimi
Ağır varyant adı, aynı dış ölçüdeki diğer kesitlerden ayrımı belirtir. Tasarımda kullanılacak ağırlık ve kesit değerleri seçilen ürün kodunun tablosundan alınmalıdır.
Bu ürün veya uygulama için bilgi isteyin
Bu ölçüdeki katalog kodları
40×80 (H) Sigma Profil — 10736
40×80 (A) Sigma Profil — 12929
