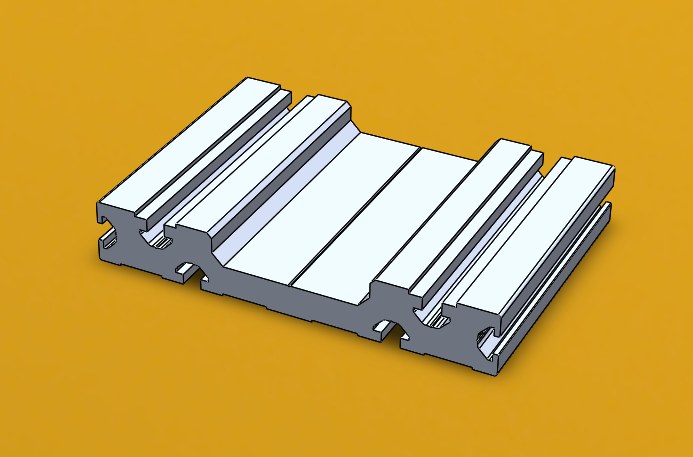

22×140 Yüzey Kaplama Profili
22×140 Yüzey Kaplama Profili, mevcut ölçü sayfasında tanımlanan kesit seçeneğidir. Bu sayfada genel montaj düzenini inceleyebilir, bağlantılı katalog kodlarından ayrıntılı kesit bilgilerine geçebilirsiniz.
Kaplama kenarlarının birleşimi
22×140 yüzey profilinde komşu parçalar arasındaki birleşim, yüzeyin kullanımını etkiler. Üstüne bağlanacak ekipman varsa delikler ve alttaki desteklerin konumu birlikte tarif edilmelidir.
Mevcut ölçü bilgileri
| Nominal dış kesit | 22 × 140 mm |
| Kesit varyantı | Standart |
| Ürün ailesi | Yüzey / konveyör profili |
| Malzeme | Alüminyum; mevcut İleri Mühendislik katalog açıklamasında 6063 serisi |
| Yüzey | Mevcut katalogda E6EV1 eloksal |
| Kesim ve işleme | İstenen boy, delik ve diş açma detayları teknik resimle belirlenir |
| Kanal / bağlantı uyumu | Kesit kodu ve kanal ölçüsü birlikte kontrol edilir |
| Birim ağırlık ve atalet momenti | Kesit koduna ait üretici veri sayfası ile doğrulanmalıdır |
Varyantın konstrüksiyona yerleşimi
Bu ölçü için katalogda birden fazla kod bulunuyorsa kanal serisi ve kesit çizimiyle seçim yapın. Boy kesimi ve uç işlemleri, seçilen koda göre hazırlanacak parça listesinde belirtilir.
