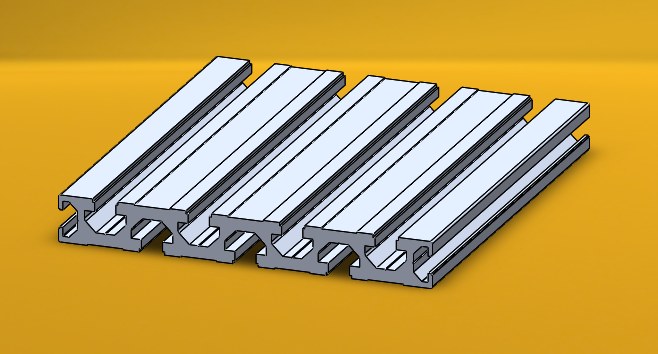

22,5×180 Yüzey Kaplama Profili
22,5×180 Yüzey Kaplama Profili, mevcut ölçü sayfasında tanımlanan kesit seçeneğidir. Bu sayfada genel montaj düzenini inceleyebilir, bağlantılı katalog kodlarından ayrıntılı kesit bilgilerine geçebilirsiniz.
Geniş kaplama yüzeyi
22,5×180 kesitte yüzeyin alt desteklere bağlanacağı noktalar önem taşır. Kaplanan alanın kenarları, aksesuar geçişleri ve gerektiğinde sökülmesi gereken parçalar yerleşimde gösterilmelidir.
Mevcut ölçü bilgileri
| Nominal dış kesit | 22,5 × 180 mm |
| Kesit varyantı | Standart |
| Ürün ailesi | Yüzey / konveyör profili |
| Malzeme | Alüminyum; mevcut İleri Mühendislik katalog açıklamasında 6063 serisi |
| Yüzey | Mevcut katalogda E6EV1 eloksal |
| Kesim ve işleme | İstenen boy, delik ve diş açma detayları teknik resimle belirlenir |
| Kanal / bağlantı uyumu | Kesit kodu ve kanal ölçüsü birlikte kontrol edilir |
| Birim ağırlık ve atalet momenti | Kesit koduna ait üretici veri sayfası ile doğrulanmalıdır |
Varyantın konstrüksiyona yerleşimi
Bu ölçü için katalogda birden fazla kod bulunuyorsa kanal serisi ve kesit çizimiyle seçim yapın. Boy kesimi ve uç işlemleri, seçilen koda göre hazırlanacak parça listesinde belirtilir.
Bu ürün veya uygulama için bilgi isteyin
Bu ölçüdeki katalog kodları
22,5X180 YÜZEY KAPLAMA PROFİLİ — 10291
