20×80 Sigma Profil
20×80 Sigma Profil, mevcut ölçü sayfasında tanımlanan kesit seçeneğidir. Bu sayfada genel montaj düzenini inceleyebilir, bağlantılı katalog kodlarından ayrıntılı kesit bilgilerine geçebilirsiniz.
Uzun yüzlü 20 serisi kesit

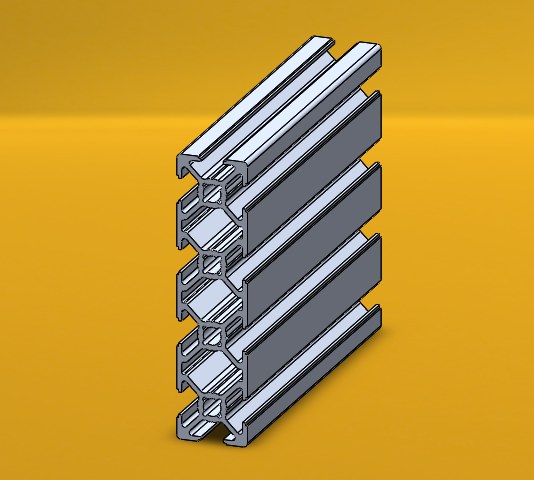

20×80 profilin uzun yüzü, küçük seriyle geniş bir montaj yüzeyinin birlikte istendiği düzenlerde incelenebilir. Kanal yerleri ve uç bağlantıları kesit üzerinden kontrol edilmelidir.
Mevcut ölçü bilgileri
| Nominal dış kesit | 20 × 80 mm |
| Kesit varyantı | Standart |
| Ürün ailesi | 20 serisi sigma profil |
| Malzeme | Alüminyum; mevcut İleri Mühendislik katalog açıklamasında 6063 serisi |
| Yüzey | Mevcut katalogda E6EV1 eloksal |
| Kesim ve işleme | İstenen boy, delik ve diş açma detayları teknik resimle belirlenir |
| Kanal / bağlantı uyumu | Kesit kodu ve kanal ölçüsü birlikte kontrol edilir |
| Birim ağırlık ve atalet momenti | Kesit koduna ait üretici veri sayfası ile doğrulanmalıdır |
Varyantın konstrüksiyona yerleşimi
Bu ölçü için katalogda birden fazla kod bulunuyorsa kanal serisi ve kesit çizimiyle seçim yapın. Boy kesimi ve uç işlemleri, seçilen koda göre hazırlanacak parça listesinde belirtilir.
