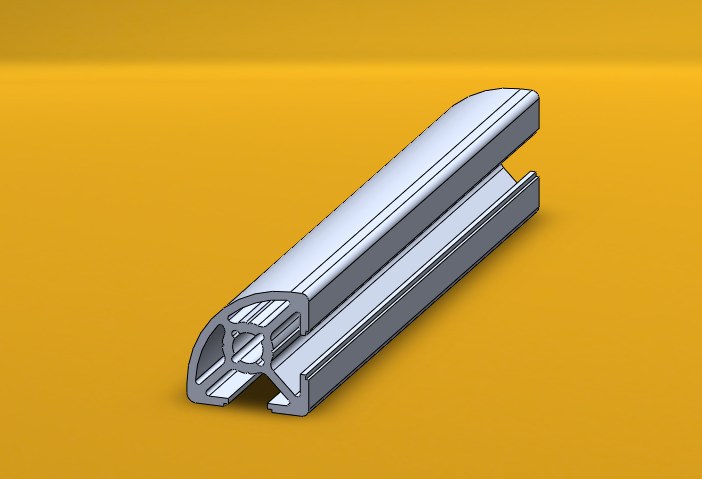

20×20 radyüslü Sigma Profil
20×20 radyüslü Sigma Profil, mevcut ölçü sayfasında tanımlanan kesit seçeneğidir. Bu sayfada genel montaj düzenini inceleyebilir, bağlantılı katalog kodlarından ayrıntılı kesit bilgilerine geçebilirsiniz.
Dar çerçevelerde bağlantı alanı
20×20 kesit, dar bir çerçeve kurarken birleşim çevresindeki alanın dikkatle kullanılmasını gerektirir. Köşe parçası ve kapakların komşu yüzeylere taşması, küçük konstrüksiyonlarda yerleşimi etkileyebilir.
Mevcut ölçü bilgileri
| Nominal dış kesit | 20 × 20 mm |
| Kesit varyantı | Radyüslü |
| Ürün ailesi | 20 serisi sigma profil |
| Malzeme | Alüminyum; mevcut İleri Mühendislik katalog açıklamasında 6063 serisi |
| Yüzey | Mevcut katalogda E6EV1 eloksal |
| Kesim ve işleme | İstenen boy, delik ve diş açma detayları teknik resimle belirlenir |
| Kanal / bağlantı uyumu | Kesit kodu ve kanal ölçüsü birlikte kontrol edilir |
| Birim ağırlık ve atalet momenti | Kesit koduna ait üretici veri sayfası ile doğrulanmalıdır |
Varyantın konstrüksiyona yerleşimi
Radyüslü dış yüzün hangi tarafa bakacağı montaj çiziminde belirtilmelidir. Düz köşeli bir kesitle yan yana geliyorsa panel veya kapak bitişleri ayrıca düzenlenir.
