Trapez Vidalı Miller ve Somunları

Trapez Vidalı Miller ve Somunları için ürün ailesi, ölçü çizimleri ve uygulamaya göre seçim bilgileri.

Trapez vidalı miller ve somunları, dönme hareketini kayma temaslı vida düzeniyle doğrusal ilerlemeye çevirir. Manuel konum ayarı, baskı ve ayar mekanizmaları gibi uygulamalarda bilyalı vidalı millerden ayrı değerlendirilmesi gereken bir ürün grubudur. Bu sayfada sağ dişli mil ve eşleşen somun için seçilmiş nominal ölçüler bulunur. Hareket hızı, çalışma sıklığı ve beklenen boşluk uygulamanın gereksinimine göre değerlendirilir.

TR ölçüsü neyi ifade eder?

TR 16×4 ifadesi 16 mm nominal çap ve ilgili vida tanımındaki 4 mm hatveyi belirtir. Vida başlangıç sayısı arttığında tur başına ilerleme ile hatve farklı olabilir; bu yüzden tam ürün tanımı kullanılmalıdır. Aşağıdaki tablo kaynakta listelenen seçilmiş sağ dişli kombinasyonlara dayanır. Mil ve somunun birbirine uygunluğu yalnızca dış çapa göre değil, diş geometrisi ve tam ölçü tanımıyla doğrulanır.

Kaynak sayfada 25 mm ürünün ana stok tablosu TR 25-05 olarak listelenirken alt görsel etiketlerinden biri 25-04 yazar. Bu nedenle burada ana tablodaki 25×5 değeri korunmuş, 25×4 bir alternatif olarak türetilmemiştir. Siparişte ilgili satırın ve numunenin ayrıca doğrulanması gerekir. Teknik veride görülen böyle farklılıklar sessizce değiştirilerek kesin bir model tanımı haline getirilmemelidir.

Somun ölçülerinin kullanılması

Tabloda d nominal mil çapını, D somunun çizimdeki dış çap ölçüsünü, L somun boyunu ve B çizimde işaretlenen bölümü belirtir. Delik yerleri veya flanş biçimi bu dört sayıdan çıkarılamaz. Montaj gövdesi için orijinal teknik çizim birlikte incelenir. Mil satırında tanımlanmayan somun ölçüleri boş bırakılmıştır; bir bileşenin ölçüsü diğerine atanmaz.

Trapez vidalarda sürtünme ve aşınma davranışı somun malzemesine, yağlamaya ve çalışma çevrimine bağlıdır. Her trapez vida kendiliğinden kilitlenir varsayımı doğru değildir. Özellikle düşey yükte yükün geri sürme davranışı ve mekanik tutma ihtiyacı ayrıca incelenir. Yükün düşmesini önlemek için yalnızca vida tipine güvenilmemelidir. Parça seçimi yapılırken hareketin manuel mi motorlu mu olduğu, istenen kuvvet ve çevrim süresi paylaşılmalıdır.

Ürün ailesi ve teknik seçim tablosu

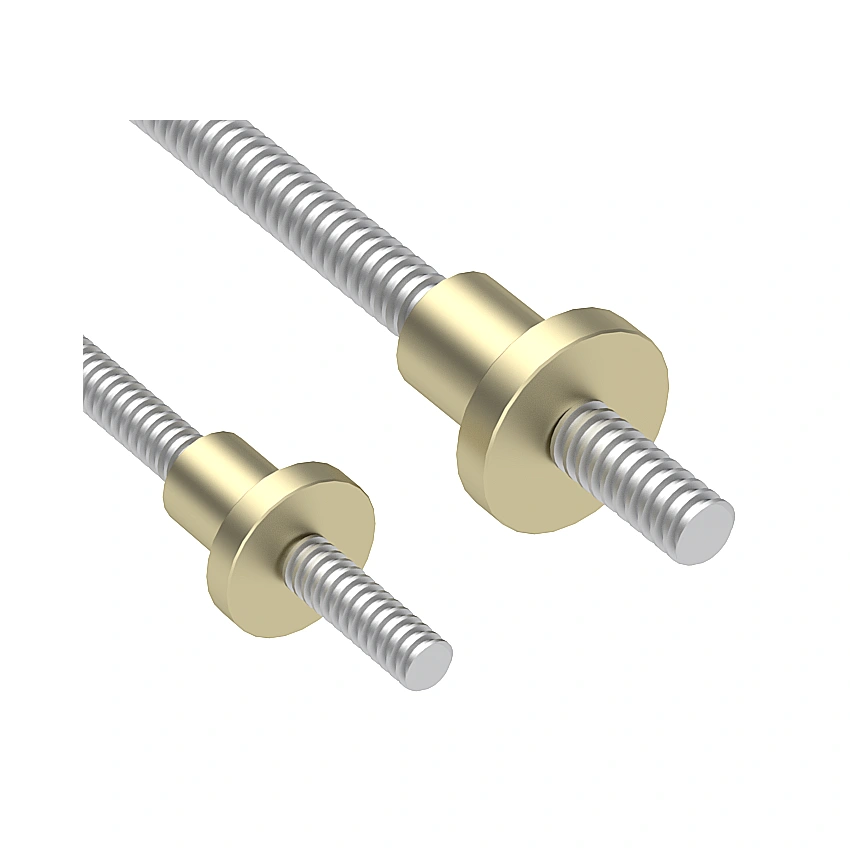

Teknik ölçü çizimi

Teklif için hangi bilgileri paylaşmalısınız?

Milin toplam boyunu, çalışacak strokunu ve uç işleme ölçülerini birbirinden ayırarak belirtin. Toplam uzunluk içine yatak yuvaları, kaplin bağlantısı ve emniyet somunu dişleri de girebilir. Sadece hareket mesafesini bildirmek, hazırlanacak parçanın tam boyunu belirlemeye yetmez. Elinizdeki numunenin fotoğrafını ölçülü çizimle birlikte iletmeniz, özellikle mevcut makineye uyarlamada yanlış eşleştirme ihtimalini azaltır.

Taşınacak kütleye ek olarak hareket yönünü, istenen hızı, ivmeyi, çalışma sıklığını ve çevre koşullarını paylaşın. Yatay bir tabla ile düşey kaldırma ekseni aynı şekilde değerlendirilmez. Mil çapı tek başına taşıma kapasitesini belirlemez; serbest boy, yataklama düzeni, somun yapısı ve çalışma çevrimi birlikte incelenir. Kesin yük değerleri yalnızca seçilen tam modelin teknik belgesinden alınmalıdır.

Montaj ve bakımda dikkat edilecek noktalar

Sabit taraf yatağı, destek tarafı ve somun gövdesi aynı eksen üzerinde kurulmalıdır. Hizalama hatasını bağlantı cıvatalarını aşırı sıkarak gidermeye çalışmak düzgün hareket sağlamaz. Milin uç işlemleri yatak, kilit somunu ve kaplin ölçülerine göre hazırlanır. Yatak yuvası toleransı ile somunun gövdeye oturuşu ayrı ayrı kontrol edilir; ilk çalıştırma düşük hızda yapılır.

Yağlayıcı türü ve yenileme aralığı ürünün üretici talimatına, çalışma ortamına ve gerçek çevrimine göre belirlenir. Talaş, toz veya sıvı bulunan makinelerde koruma körüğü ve uygun sıyırıcı çözümü değerlendirilir. Trapez somunun diş yüzeyleri montaj sırasında temiz tutulmalı; yağlama ve boşluk ayarı ürünün kendi talimatına göre yapılmalıdır. Yenileme sırasında eski parçadaki hasarın nedeni de araştırılmalı; sadece yeni somun takılmasıyla hizalama veya kirlenme sorununun çözüldüğü varsayılmamalıdır.

İlgili ürünler ve teknik değerlendirme

Komple eksen kurulumu için vidalı mil yatakları, yükün kılavuzlanması için lineer ray ve arabalar bölümünü inceleyebilirsiniz. Hazır bir taşıyıcı gövde ve tahrik birliği gerekiyorsa vidalı mil tahrikli modüller de değerlendirilir. Bu ürünlerin görevleri farklıdır; vida dönme hareketini ilerlemeye çevirirken kılavuzlar hareketli elemanın geometrisini taşır. Doğru çözüm, eksenin tamamı değerlendirilerek belirlenir.

Sık sorulan sorular

Trapez vida ile bilyalı vida aynı ürün mü?

Hayır. Temas düzeni, sürtünme ve boşluk davranışı farklıdır. Birini diğerinin yerine seçerken tahrik, kuvvet ve çalışma çevrimi yeniden değerlendirilir.

Trapez somun ölçüleri milin uç işlemlerini belirler mi?

Belirlemez. Somun gövdesinin ölçüleri ile yatağa ve kapline bağlanan mil uçları ayrı çizim konularıdır. İki bilgi birlikte hazırlanmalıdır.
