FK Serisi Vidalı Mil Ucu Yatakları
FK Serisi Vidalı Mil Ucu Yatakları ürün görünümü, teknik verileri ve model seçenekleri.
← Vidalı Mil Yatakları ürün ailelerine dönün

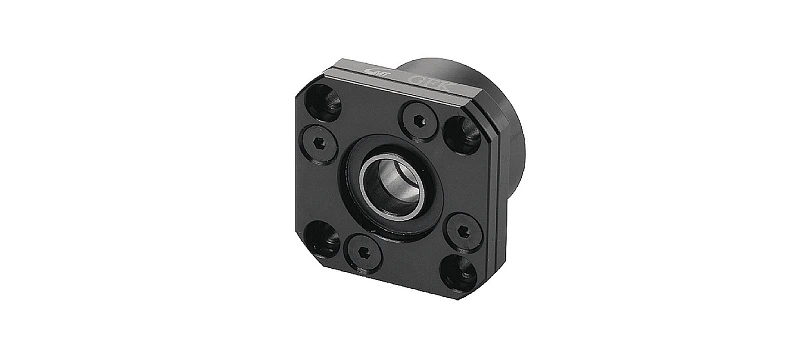

Ürün görselleri
Teknik çizim ve ölçü işaretleri
Teknik tablo ve model seçenekleri
| İleri stok kodu | Stok Adı | Marka | Model | Ød | R | G | T | H | F | D | E | P | d1 | d2 | S | T1 | E1 | T2 | E2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| IM-MP-1761-1001 | Vidalı Mil Ucu Yatağı | DMS | FK 10 | 10 | 52 | 42 | 27 | 10 | 17 | 34 | 29,5 | 42 | 4,5 | 8 | 15,8 | 7,3 | 5 | 8,5 | 6 |
| IM-MP-1761-1002 | Vidalı Mil Ucu Yatağı | DMS | FK 12 | 12 | 54 | 44 | 29 | 12 | 17 | 36 | 29,5 | 44 | 4,5 | 8 | 19 | 7,3 | 5 | 8,5 | 6 |
| IM-MP-1761-1003 | Vidalı Mil Ucu Yatağı | DMS | FK 15 | 15 | 63 | 52 | 32 | 15 | 17 | 40 | 36 | 50 | 5,5 | 9,5 | 22 | 9,8 | 6 | 12 | 8 |
| IM-MP-1761-1004 | Vidalı Mil Ucu Yatağı | DMS | FK 20 | 20 | 85 | 68 | 52 | 22 | 30 | 57 | 50 | 70 | 6,6 | 11 | 30 | 7,8 | 10 | 12 | 14 |
| IM-MP-1761-1005 | Vidalı Mil Ucu Yatağı | DMS | FK 25 | 25 | 98 | 79 | 57 | 27 | 30 | 63 | 60 | 80 | 9 | 15 | 35 | 13 | 10 | 20 | 16,5 |
| IM-MP-1761-1006 | Vidalı Mil Ucu Yatağı | DUP | FK 10 | 10 | 52 | 42 | 27 | 10 | 17 | 34 | 29,5 | 42 | 4,5 | 8 | 15,8 | 7,3 | 5 | 8,5 | 6 |
| IM-MP-1761-1007 | Vidalı Mil Ucu Yatakları | DUP | FK 12 | 12 | 54 | 44 | 27 | 10 | 17 | 36 | 29,5 | 44 | 4,5 | 8 | 19 | 7,3 | 5 | 8,5 | 6 |
| IM-MP-1761-1008 | Vidalı Mil Ucu Yatakları | DUP | FK 15 | 15 | 63 | 52 | 32 | 15 | 17 | 40 | 36 | 50 | 5,5 | 9,5 | 22 | 9,8 | 6 | 12 | 8 |
| IM-MP-1761-1009 | Vidalı Mil Ucu Yatakları | DUP | FK 20 | 20 | 85 | 68 | 52 | 22 | 30 | 57 | 50 | 70 | 6,6 | 11 | 30 | 7,8 | 10 | 12 | 14 |
| IM-MP-1761-1010 | Vidalı Mil Ucu Yatakları | DUP | FK 25 | 25 | 98 | 79 | 57 | 27 | 30 | 63 | 60 | 80 | 9 | 15 | 35 | 13 | 10 | 20 | 16,5 |
FK Serisi Vidalı Mil Ucu Yatakları seçimi
Bu sayfa yalnızca FK Serisi Vidalı Mil Ucu Yatakları ailesini içerir. Ürün fotoğrafları, yayımlanmış teknik bilgiler ve mevcut model satırları aynı başlık altında incelenir. Başka bir ürün ailesinin benzer görünen ölçüsünü bu ürün için kullanmayın. Tam model adı ve bağlantı ayrıntıları birlikte kontrol edilmelidir.
Bu aile için 10 kaynak model kaydı bulunur. Tablodaki Ød, R, G, T, H, F, D, E, P, d1, d2, S alanları kaynakta yayımlandıkları biçimde gösterilir. Her satır kendi modeline aittir; farklı satırlardan ölçü birleştirilerek sipariş tanımı yapılmamalıdır.
Montaj ve teklif için gerekli bilgiler
Mevcut parçanın tam model kodunu, istenen adedi ve bağlantı yüzeylerinin fotoğraflarını paylaşın. Bir parçanın yerine yenisi seçiliyorsa karşı parçanın ölçülerini de bildirin. Ürünün tek bileşen, takım veya işlenmiş parça olarak istendiğini belirtin. Teknik çizimde gösterilmeyen özel delik, kanal veya işleme detayı varsa ölçülü resim ekleyin.
Teknik tablodaki bir değer boş bırakılmışsa bu alan için ölçü varsayılmamalıdır. Gösterilen ürün fotoğrafı üzerinden ölçek hesabı yapılmaz. Marka ve model farklılıkları sipariş öncesinde kontrol edilir; sayfa anlık stok veya kesin teslim süresi bildirmez.
Vidalı mil uç yatağında mil ucunun işlenmiş çapı ile yatağın iç çapı birlikte kontrol edilir. Sabit ve destek taraflarının görevi farklıdır; yalnızca dış görünüşe göre değişim yapılmaz. Montaj delikleri, merkez yüksekliği ve mil üzerindeki tespit elemanları kendi çizimiyle eşleştirilir.
Sık sorulan sorular
Hangi modelin ölçüsüne bakmalıyım?
Talep edeceğiniz tam modelin satırını kullanın. Harfli boyutlar varsa aynı ürünün teknik çizimiyle karşılaştırın; başka bir seri çizimi üzerinden değerlendirme yapmayın.
Teklif için ne göndermeliyim?
Model kodu, adet, mevcut parçanın fotoğrafı ve varsa ölçülü teknik resim yeterli bir başlangıçtır. İletişim sayfasından uygulama bilgilerinizi paylaşabilirsiniz.
