BK Serisi Vidalı Mil Ucu Yatakları

BK Serisi Vidalı Mil Ucu Yatakları ürün görünümü, teknik verileri ve model seçenekleri.

← Vidalı Mil Yatakları ürün ailelerine dönün

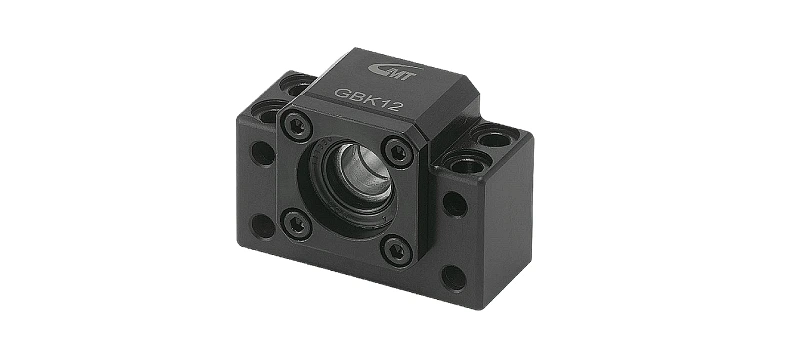

Ürün görselleri

Teknik çizim ve ölçü işaretleri

Teknik tablo ve model seçenekleri

İleri stok kodu	Stok Adı	Marka	Model	Ød	T	T1	T2	T3	W	W1	H	H1	N	C	P	P1	P2	P3	Ød1	Ød2	Z	Ød3
IM-MP-1762-1001	Vidalı Mil Ucu Yatağı	DMS	BK 10	10	25	5	29,5	5	60	34	39	32,5	30	22	46	13	13	6	6,3	10,5	1,5	5,5
IM-MP-1762-1002	Vidalı Mil Ucu Yatağı	DMS	BK 12	12	25	5	29,5	5	60	34	43	32,5	30	25	46	18	13	6	6,3	10,5	1,5	6,6
IM-MP-1762-1003	Vidalı Mil Ucu Yatağı	DMS	BK 15	15	27	6	32	6	70	38	48	38	35	28	54	18	15	6	6,3	10,5	6,5	6,6
IM-MP-1762-1004	Vidalı Mil Ucu Yatağı	DMS	BK 17	17	35	9	44	7	86	48	63	55	43	39	68	28	19	8	8,7	14	8,6	6,6
IM-MP-1762-1005	Vidalı Mil Ucu Yatağı	DMS	BK 20	20	35	8	43	8	88	50	59	50	44	34	70	22	19	8	8,7	14	8,5	6,6
IM-MP-1762-1006	Vidalı Mil Ucu Yatağı	DMS	BK 25	25	42	12	54	9	106	62	79	70	53	48	85	33	22	10	10,7	17,5	10,8	9
IM-MP-1762-1007	Vidalı Mil Ucu Yatağı	DMS	BK 30	30	45	14,2	61	9	128	74	88	78	64	51	102	33	23	11	13,7	20	13	11
IM-MP-1762-1008	Vidalı Mil Ucu Yatağı	DMS	BK 40	40	61	18,2	76	15	160	98	109	90	80	60	130	37	33	14	17,7	26	17,5	14
IM-MP-1762-1009	Vidalı Mil Ucu Yatağı	DUP	BK 10	10	25	5	29,5	5	60	34	39	32,5	30	22	46	13	13	6	6,3	10,5	1,5	5,5
IM-MP-1762-1010	Vidalı Mil Ucu Yatakları	DUP	BK 12	12	25	5	29,5	5	60	34	42	32,5	30	25	46	18	13	6	6,3	10,5	1,5	5,5
IM-MP-1762-1011	Vidalı Mil Ucu Yatakları	DUP	BK 15	15	27	6	32	6	70	38	48	38	35	28	54	18	15	6	6,3	10,5	6,5	5,5
IM-MP-1762-1012	Vidalı Mil Ucu Yatakları	DUP	BK 20	20	35	8	43	8	88	50	59	50	44	34	70	22	19	8	8,7	14	8,5	6,6
IM-MP-1762-1013	Vidalı Mil Ucu Yatakları	DUP	BK 25	25	42	12	54	9	106	62	79	70	53	48	85	33	22	10	10,7	17,5	10,8	9
IM-MP-1762-1014	Vidalı Mil Ucu Yatakları	DUP	BK 30	30	45	14,2	61	9	128	74	88	78	64	51	102	33	23	11	13,7	20	13	11
IM-MP-1762-1015	Vidalı Mil Ucu Yatağı	DUP	BK 40	40	61	18,2	76	15	160	98	109	90	80	60	130	37	33	14	17,7	26	17,5	14

Bu ürün için WhatsApp’tan teklif isteyin ↗

BK Serisi Vidalı Mil Ucu Yatakları seçimi

Bu sayfa yalnızca BK Serisi Vidalı Mil Ucu Yatakları ailesini içerir. Ürün fotoğrafları, yayımlanmış teknik bilgiler ve mevcut model satırları aynı başlık altında incelenir. Başka bir ürün ailesinin benzer görünen ölçüsünü bu ürün için kullanmayın. Tam model adı ve bağlantı ayrıntıları birlikte kontrol edilmelidir.

Bu aile için 15 kaynak model kaydı bulunur. Tablodaki Ød, T, T1, T2, T3, W, W1, H, H1, N, C, P alanları kaynakta yayımlandıkları biçimde gösterilir. Her satır kendi modeline aittir; farklı satırlardan ölçü birleştirilerek sipariş tanımı yapılmamalıdır.

Montaj ve teklif için gerekli bilgiler

Mevcut parçanın tam model kodunu, istenen adedi ve bağlantı yüzeylerinin fotoğraflarını paylaşın. Bir parçanın yerine yenisi seçiliyorsa karşı parçanın ölçülerini de bildirin. Ürünün tek bileşen, takım veya işlenmiş parça olarak istendiğini belirtin. Teknik çizimde gösterilmeyen özel delik, kanal veya işleme detayı varsa ölçülü resim ekleyin.

Teknik tablodaki bir değer boş bırakılmışsa bu alan için ölçü varsayılmamalıdır. Gösterilen ürün fotoğrafı üzerinden ölçek hesabı yapılmaz. Marka ve model farklılıkları sipariş öncesinde kontrol edilir; sayfa anlık stok veya kesin teslim süresi bildirmez.

Vidalı mil uç yatağında mil ucunun işlenmiş çapı ile yatağın iç çapı birlikte kontrol edilir. Sabit ve destek taraflarının görevi farklıdır; yalnızca dış görünüşe göre değişim yapılmaz. Montaj delikleri, merkez yüksekliği ve mil üzerindeki tespit elemanları kendi çizimiyle eşleştirilir.

Sık sorulan sorular

Hangi modelin ölçüsüne bakmalıyım?

Talep edeceğiniz tam modelin satırını kullanın. Harfli boyutlar varsa aynı ürünün teknik çizimiyle karşılaştırın; başka bir seri çizimi üzerinden değerlendirme yapmayın.

Teklif için ne göndermeliyim?

Model kodu, adet, mevcut parçanın fotoğrafı ve varsa ölçülü teknik resim yeterli bir başlangıçtır. İletişim sayfasından uygulama bilgilerinizi paylaşabilirsiniz.
