UFL Serisi Döküm Yataklı Rulmanlar
UFL Serisi Döküm Yataklı Rulmanlar ürün görünümü, teknik verileri ve model seçenekleri.
← Rulmanlar ve Yataklı Rulmanlar ürün ailelerine dönün

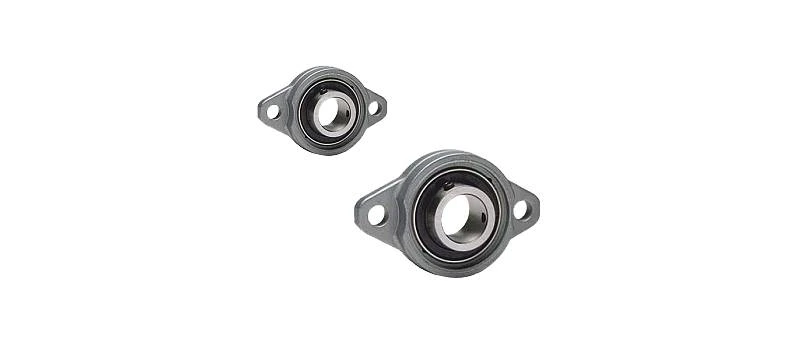

Ürün görselleri
Teknik çizim ve ölçü işaretleri
Teknik tablo ve model seçenekleri
| İleri stok kodu | Stok Adı | Model | a | e | b | d | d1 | d2 | g | L | h | h1 | kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| IM-MP-4294-1001 | Döküm Yataklı Rulman Ø10 | UFL 000 | 60 | 45 | 36 | 7 | 14 | 10 | 5,5 | 15,5 | 11,5 | 0,5 | 0,1 |
| IM-MP-4294-1002 | Döküm Yataklı Rulman Ø12 | UFL 001 | 63 | 48 | 38 | 7 | 17 | 12 | 5,5 | 16 | 11,5 | 1,5 | 0,1 |
| IM-MP-4294-1003 | Döküm Yataklı Rulman Ø15 | UFL 002 | 67 | 53 | 42 | 7 | 20 | 15 | 6,5 | 17,5 | 13,5 | 1 | 0,1 |
| IM-MP-4294-1004 | Döküm Yataklı Rulman Ø17 | UFL 003 | 71 | 56 | 46 | 7 | 23 | 17 | 7 | 18,5 | 14 | 1 | 0,2 |
| IM-MP-4294-1005 | Döküm Yataklı Rulman Ø20 | UFL 004 | 90 | 70 | 54 | 10 | 27 | 20 | 8 | 22 | 16 | 1 | 0,2 |
| IM-MP-4294-1006 | Döküm Yataklı Rulman Ø25 | UFL 005 | 95 | 75 | 60 | 10 | 32 | 25 | 8 | 23,5 | 16 | 1 | 0,2 |
| IM-MP-4294-1007 | Döküm Yataklı Rulman Ø30 | UFL 006 | 112 | 85 | 70 | 13 | 39 | 30 | 9 | 25,5 | 18 | 1 | 0,3 |
| IM-MP-4294-1008 | Döküm Yataklı Rulman Ø35 | UFL 007 | 122 | 95 | 80 | 14 | 43 | 35 | 10 | 29,5 | 20 | 1 | 0,42 |
UFL Serisi Döküm Yataklı Rulmanlar seçimi
Bu sayfa yalnızca UFL Serisi Döküm Yataklı Rulmanlar ailesini içerir. Ürün fotoğrafları, yayımlanmış teknik bilgiler ve mevcut model satırları aynı başlık altında incelenir. Başka bir ürün ailesinin benzer görünen ölçüsünü bu ürün için kullanmayın. Tam model adı ve bağlantı ayrıntıları birlikte kontrol edilmelidir.
Bu aile için 8 kaynak model kaydı bulunur. Tablodaki a, e, b, d, d1, d2, g, L, h, h1, kg alanları kaynakta yayımlandıkları biçimde gösterilir. Her satır kendi modeline aittir; farklı satırlardan ölçü birleştirilerek sipariş tanımı yapılmamalıdır.
Montaj ve teklif için gerekli bilgiler
Mevcut parçanın tam model kodunu, istenen adedi ve bağlantı yüzeylerinin fotoğraflarını paylaşın. Bir parçanın yerine yenisi seçiliyorsa karşı parçanın ölçülerini de bildirin. Ürünün tek bileşen, takım veya işlenmiş parça olarak istendiğini belirtin. Teknik çizimde gösterilmeyen özel delik, kanal veya işleme detayı varsa ölçülü resim ekleyin.
Teknik tablodaki bir değer boş bırakılmışsa bu alan için ölçü varsayılmamalıdır. Gösterilen ürün fotoğrafı üzerinden ölçek hesabı yapılmaz. Marka ve model farklılıkları sipariş öncesinde kontrol edilir; sayfa anlık stok veya kesin teslim süresi bildirmez.
Rulmanlar ve Yataklı Rulmanlar grubunda eşleşen parçaların bağlantı biçimi ve kullanım koşulları birlikte değerlendirilir. Ürünün makinedeki konumunu, hareket yönünü ve bakım erişimini açıklayan bir uygulama fotoğrafı teknik değerlendirmenin doğru parçaya odaklanmasını sağlar.
Sık sorulan sorular
Hangi modelin ölçüsüne bakmalıyım?
Talep edeceğiniz tam modelin satırını kullanın. Harfli boyutlar varsa aynı ürünün teknik çizimiyle karşılaştırın; başka bir seri çizimi üzerinden değerlendirme yapmayın.
Teklif için ne göndermeliyim?
Model kodu, adet, mevcut parçanın fotoğrafı ve varsa ölçülü teknik resim yeterli bir başlangıçtır. İletişim sayfasından uygulama bilgilerinizi paylaşabilirsiniz.
