SUCF Serisi Plastik Yataklı Paslanmaz Rulmanlar
SUCF Serisi Plastik Yataklı Paslanmaz Rulmanlar ürün görünümü, teknik verileri ve model seçenekleri.
← Rulmanlar ve Yataklı Rulmanlar ürün ailelerine dönün

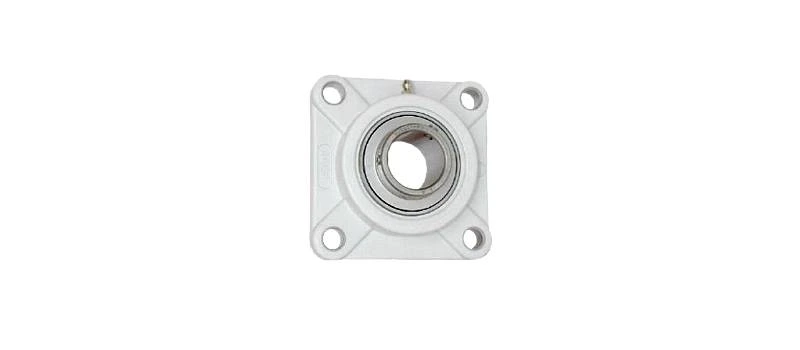

Ürün görselleri
Teknik çizim ve ölçü işaretleri
Teknik tablo ve model seçenekleri
| İleri stok kodu | Stok Adı | Model | z | a | e | L | g | i | s | De |
|---|---|---|---|---|---|---|---|---|---|---|
| IM-MP-4263-1001 | Paslanmaz Plastik Yatak | SUCF 201 | 34,5 | 86 | 63,5 | 25,5 | 11 | 15 | 11 | M10 |
| IM-MP-4263-1002 | Paslanmaz Plastik Yatak | SUCF 202 | 34,5 | 86 | 63,5 | 25,5 | 11 | 15 | 11 | M10 |
| IM-MP-4263-1003 | Paslanmaz Plastik Yatak | SUCF 203 | 34,5 | 86 | 63,5 | 25,5 | 11 | 15 | 11 | M10 |
| IM-MP-4263-1004 | Paslanmaz Plastik Yatak | SUCF 204 | 34,5 | 86 | 63,5 | 25,5 | 11 | 15 | 11 | M10 |
| IM-MP-4263-1005 | Paslanmaz Plastik Yatak | SUCF 206 | 40,2 | 107 | 82,5 | 31 | 13 | 18 | 11 | M10 |
| IM-MP-4263-1006 | Paslanmaz Plastik Yatak | SUCF 207 | 45,5 | 118 | 92,0 | 34 | 15 | 19 | 13 | M12 |
| IM-MP-4263-1007 | Paslanmaz Plastik Yatak | SUCF 208 | 52,5 | 130 | 102,0 | 36 | 15 | 21 | 14 | M14 |
SUCF Serisi Plastik Yataklı Paslanmaz Rulmanlar seçimi
Bu sayfa yalnızca SUCF Serisi Plastik Yataklı Paslanmaz Rulmanlar ailesini içerir. Ürün fotoğrafları, yayımlanmış teknik bilgiler ve mevcut model satırları aynı başlık altında incelenir. Başka bir ürün ailesinin benzer görünen ölçüsünü bu ürün için kullanmayın. Tam model adı ve bağlantı ayrıntıları birlikte kontrol edilmelidir.
Bu aile için 7 kaynak model kaydı bulunur. Tablodaki z, a, e, L, g, i, s, De alanları kaynakta yayımlandıkları biçimde gösterilir. Her satır kendi modeline aittir; farklı satırlardan ölçü birleştirilerek sipariş tanımı yapılmamalıdır.
Montaj ve teklif için gerekli bilgiler
Mevcut parçanın tam model kodunu, istenen adedi ve bağlantı yüzeylerinin fotoğraflarını paylaşın. Bir parçanın yerine yenisi seçiliyorsa karşı parçanın ölçülerini de bildirin. Ürünün tek bileşen, takım veya işlenmiş parça olarak istendiğini belirtin. Teknik çizimde gösterilmeyen özel delik, kanal veya işleme detayı varsa ölçülü resim ekleyin.
Teknik tablodaki bir değer boş bırakılmışsa bu alan için ölçü varsayılmamalıdır. Gösterilen ürün fotoğrafı üzerinden ölçek hesabı yapılmaz. Marka ve model farklılıkları sipariş öncesinde kontrol edilir; sayfa anlık stok veya kesin teslim süresi bildirmez.
Rulmanlar ve Yataklı Rulmanlar grubunda eşleşen parçaların bağlantı biçimi ve kullanım koşulları birlikte değerlendirilir. Ürünün makinedeki konumunu, hareket yönünü ve bakım erişimini açıklayan bir uygulama fotoğrafı teknik değerlendirmenin doğru parçaya odaklanmasını sağlar.
Sık sorulan sorular
Hangi modelin ölçüsüne bakmalıyım?
Talep edeceğiniz tam modelin satırını kullanın. Harfli boyutlar varsa aynı ürünün teknik çizimiyle karşılaştırın; başka bir seri çizimi üzerinden değerlendirme yapmayın.
Teklif için ne göndermeliyim?
Model kodu, adet, mevcut parçanın fotoğrafı ve varsa ölçülü teknik resim yeterli bir başlangıçtır. İletişim sayfasından uygulama bilgilerinizi paylaşabilirsiniz.
